ПРИЛОЖЕНИЕ 1

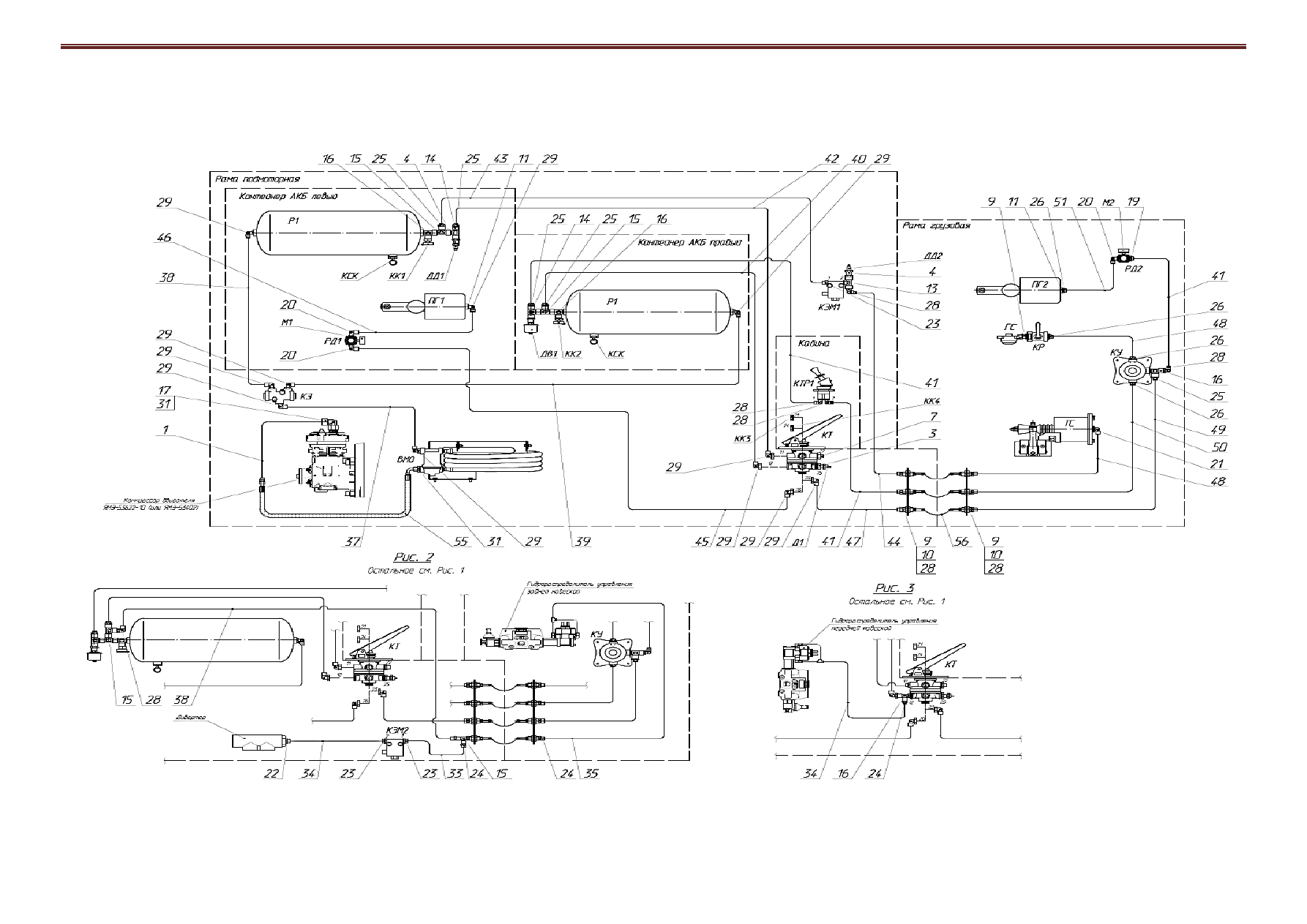

Схема пневматической системы













ПРИЛОЖЕНИЕ 1А
Перечень элементов пневмосистемы

Позиция

Наименование

Примечание

ВМО

Влагомаслоотделитель с регулятором давления 14.3512010-10



ГС

Головка соединительная типа «А» 100-35 21 010



Д1

Датчик давления 28 02.38 29



ДД1, ДД2

Датчик давления 626072.3829



ДВ1

Датчик давления воздуха 18.3829010



КЗ

Клапан защитный двойной 100-35 15 110



КК1, КК2

Клапан контрольного вывода VPC М16х1,5-М16х1,5-S



КК3, КК4

Клапан контрольного вывода VPC М22х1,5-М16х1,5-S



КСК

Клапан слива конденсата 100-35 13 110



КУ

Клапан управления тормозами прицепа с одноповоротным приводом
100-35 22 110



КЭМ1,
КЭМ2

Клапан электромагнитный пневматический КЭМ 16 24В 15Вт 4 НЗ



КР

Кран разобщительный 100-35 20 010



КТ

Кран тормозной двухсекционный с педалью 16.3514108



КТР1

Кран тормозной обратного действия с ручным управлением 11-
3537510



М1, М2

Манометр М043-Р06



ПГ1, ПГ2

Пневмогидропреобразователь LG-40B-000

Допускается
замена на пнев-
могидроусили-
тель



Пневмогидроусилитель тормозов PMZ.16.00.01.002



РД1, РД2

Регулятор давления М008-RS46



Р1

Ресивер 53205-3513015



1

Труба 708.2-35 00 030-3



2

Кольцо 2256010-45.50.075-10



3

Переходник 744Р-35 00 012



4

Переходник 744Р-35 00 064-1



7

Заглушка S2610 M16x1,5



8

Кольцо врезное S12L/SZKRz0



9

Переходник D2502 М22х1,5-М22х1,5



10

Переходник S2601 12-М16х1,5



11

Переходник D2522 М12х1,25-М12х1,5-RF01



13

Тройник горизонтальный D2072 М16х1,5-М12х1,5



14

Тройник горизонтальный D2072 М16х1,5-М22х1,5



15

Тройник вертикальный D2072 М16х1,5-М16х1,5



16

Тройник вертикальный D2072 М16х1,5-М22х1,5



17

Угольник EWA12LHz3



19

Фитинг прямой с накидной гайкой 1511 10/8-1/8



20

Фитинг угловой с накидной гайкой 1525 10/8-1/8







142



21

Фитинг угловой с накидной гайкой 1500 10/8-1/8



22

Фитинг прямой 9510 6-02



23

Фитинг прямой 9512 6-М12х1,5



24

Фитинг прямой 9512 6-М16х1,5



25

Фитинг прямой 9512 10-М16х1,5



26

Фитинг прямой 9512 10-М22х1,5



27

Фитинг прямой 9502 10-М12х1,5



28

Фитинг прямой 9502 10-М16х1,5



29

Фитинг прямой 9502 10-М22х1,5



31

Штуцер XGE12M22ZLWDPz3





Трубки 6/4 DIN 74324



33

L=200±5



34

L=600±5



35

L=1800±5





Трубки 10/8 DIN 74324



37

L=1900±10



38

L=1700±10



39

L=2860±10



40

L=4400±10



41

L=730±10



42

L=2460±10



43

L=360±10



44

L=2130±10



45

L=3400±10



46

L=440±10



47

L=3820±10



48

L=1000±10



49

L=1160±10



50

L=1220±10



51

L=1160±10



55

Рукав 1SN12-DK0L-CEL (M18x1,5) L=550



56

Рукав 12х20-1,6 ГОСТ 10326-76























ПРИЛОЖЕНИЕ 2

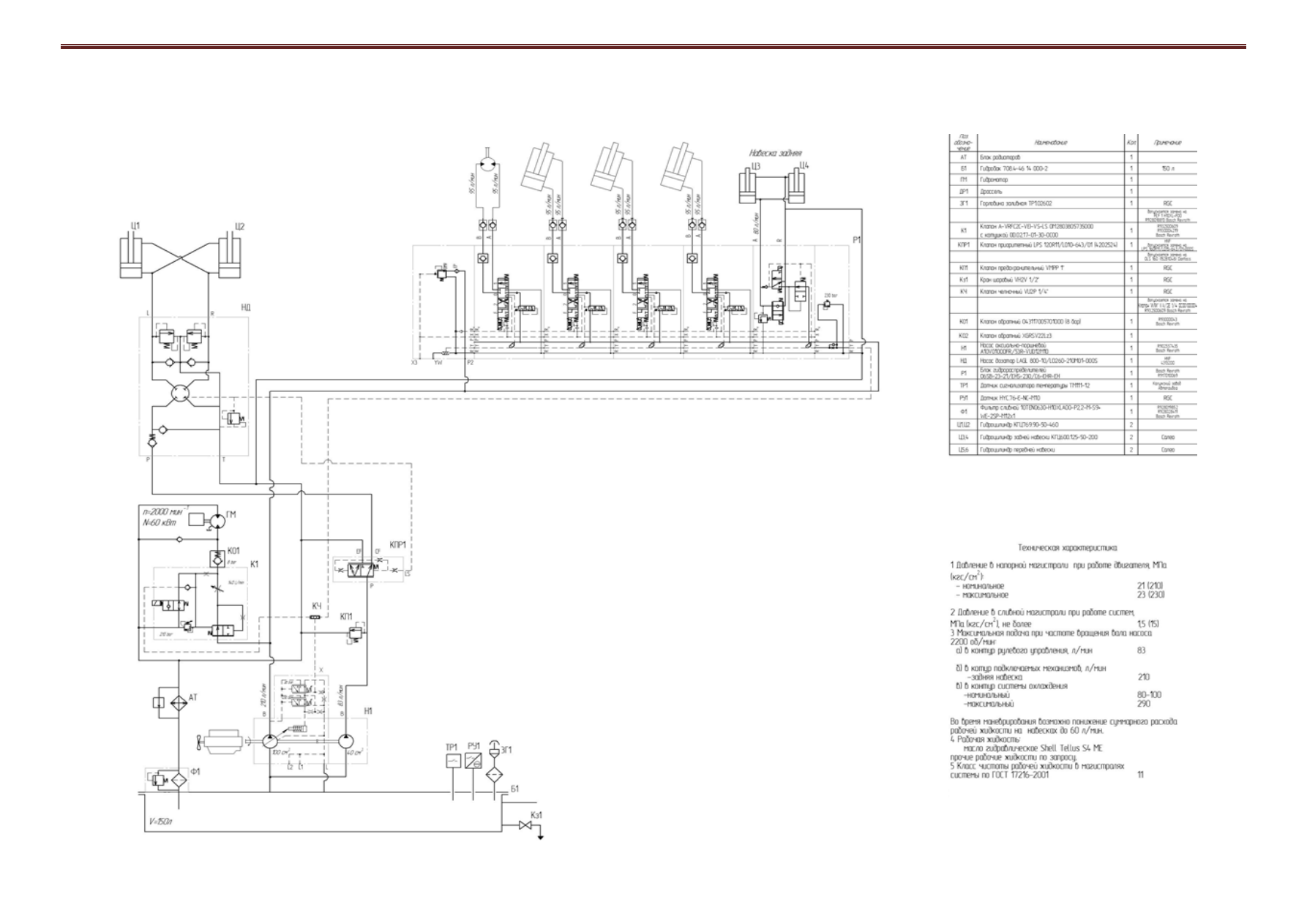

Схема гидравлической системы «Bosch»
