ПРИЛОЖЕНИЕ 2.1

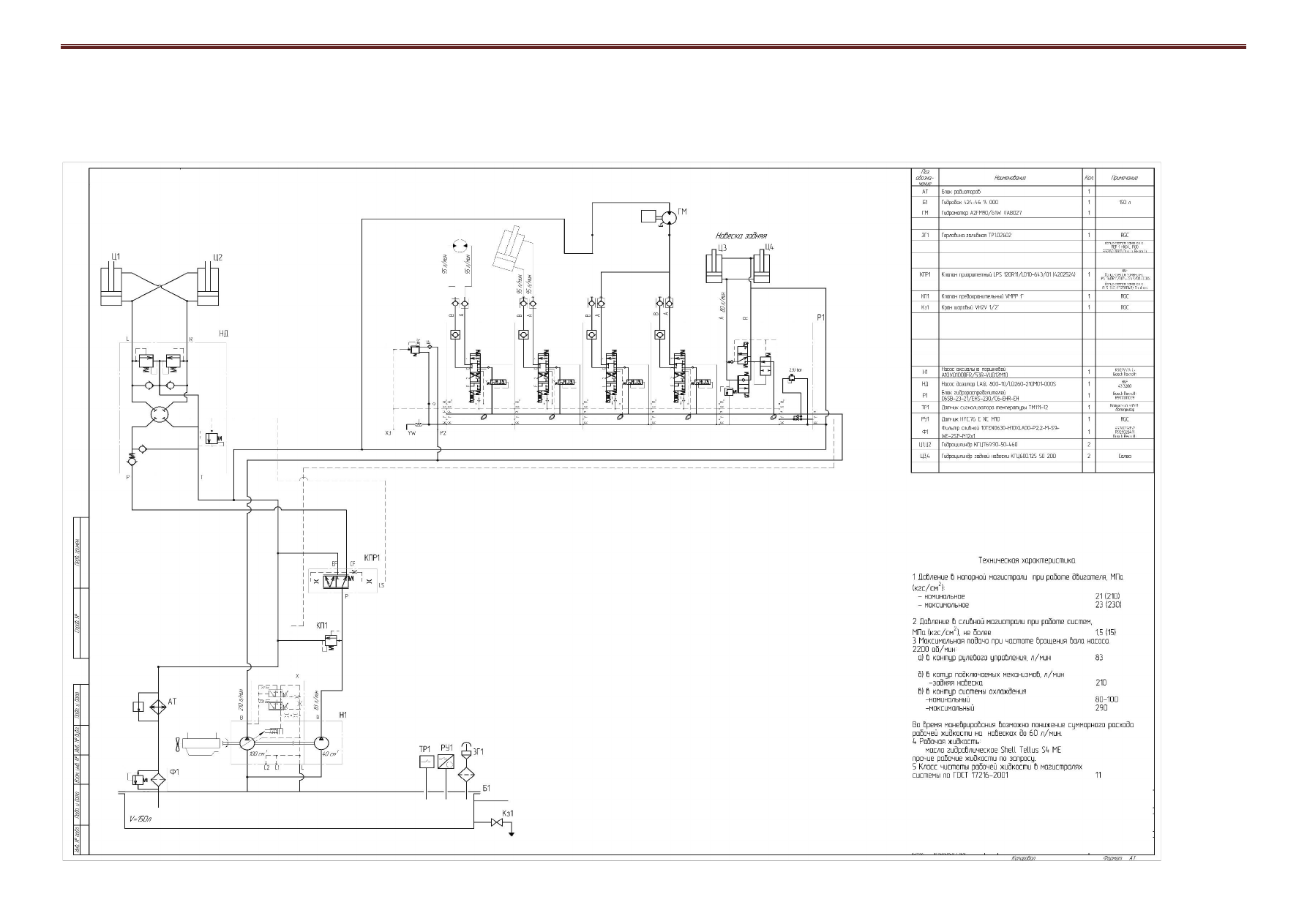

Схема гидравлической системы «Bosch» с МОМГР







ПРИЛОЖЕНИЕ 2А
Перечень элементов гидравлической системы «Bosch»

Позиция

Наименование

Кол-во

Примечание

АТ

Блок радиаторов

1



Б1

Гидробак

1

150л

ГМ

Гидромотор

1



ДР1

Дроссель

1



ЗГ1

Горловина заливная ТР1.02602

1

RGC

K1

Клапан A-VRFC2C-VEI-VS-LS OM.28.03.80-57-35

1

Bosch Rexroth

Кз1

Кран шаровый VH2V ½'’

1

RGC

КЧ

Клапан челночный VU2P ¼’’

1

RGC

K01

Клапан обратный 043117005701000

1

8 bar

K02

Клапан обратный

1



Н1

Насос A10V0100DFR/53R-VUD12K68+AZPG-22-
040RDC07KB-S0023

1

Bosch Rexroth

НД

Насос-дозатор LAGC 800-10/LD260-210M01-000S

1

Bosch Rexroth

P1

Гидрораспределитель секционный

1

Bosch Rexroth

P2

Гидрораспределитель секционный

1

Bosch Rexroth

ТР1

Термореле ТМ111-12

1

Калужский зд.
автоприбор

РУ1

Датчик HYC.76-E-NC-M10

1

RGC

Ф1

Фильтр сливной 10TEN0630-H10XLA00-P2,2-M-
S9+WE-2SP-M12x1

1

Bosch Rexroth

Ц1, Ц2

Гидроцилиндр КГЦ769.90-50-460

2



Ц3,4

Гидроцилиндр задней навески КГЦ600.125-50-250

2

Салео

Ц5,6

Гидроцилиндр передней навески

2

Салео

























146



ПРИЛОЖЕНИЕ 3
Значения моментов затяжки крепежа основных узлов

№ п/п

Место крепежа

Момент затяжки,

Нм

1.

Болты крепления кронштейнов к двигателю

70…90

2.

Болты крепления проставки двигателя к раме

150

3.

Болты крепления полужёсткой муфты к маховику двигателя

30

4.

Гайки крепления корпуса редуктора привода насосов к двигателю

60

5.

Болты крепления АКСС коробки передач

100

6.

Болты крепления картера КП к АКСС

250

7.

Болты крепления прижимов промежуточной опоры

30

8.

Гайки стремянок крепления ведущих мостов

500

9.

Гайки крепления колёс

140…200

10.

Рукава гидросистемы рулевого управления и рабочего оборудова-
ния:





- рукава с внутренним диаметром dy32

290

+29,0





- рукава с внутренним диаметром dy25

166

+16,6





- рукава с внутренним диаметром dy20

135

+13,5



- рукава с внутренним диаметром dy16

105

+10,5



- рукава с внутренним диаметром dy12

74

+7,4



- рукава с внутренним диаметром dy10

51

+5,1



- рукава с внутренним диаметром dy8

45

+4,5

11.

Болты крепления стыка "водило – ступица"

280

12.

Болты крепления кожухов к картеру главной передачи

280

13.

Болты крепления карданов от двигателя к КП, от КП к МОМ

80…100

14.

Болты крепления карданов от КП к мостам

100…120











147



ПРИЛОЖЕНИЕ 4
Максимальные крутящие моменты затяжки соединений мостов, Нм





Номинальный
диаметр резьбы
d, мм





Размер

под

ключ S





Шаг

резьбы,

мм

Класс прочности по ГОСТ 1759-70

Болт

8.8

10.9

Гайка

6; 8

8; 10

6

10

1

9.80

12.25

8

12 - 14

1.25

24.51

35.30

10

14 - 17



54.92

68.64

12

17 - 19



98.06

122.58

14

19 - 22

1.5

156.91

196.13

16

22 - 24



215.74

313.81

18

24 - 27



313.81

431.49

20

27 - 30



490.33

608.01

22

30 - 32



608.01

784.53

24

32 - 36



784.53

980.65
