76



ВНИМАНИЕ:  ВО  ИЗБЕЖАНИЕ  ВЫХОДА  ИЗ  СТРОЯ  НАСОСА

ГНС,

  ЗАПРЕ-

ЩАЕТСЯ  ЭКСПЛУАТАЦИЯ  ТРАКТОРА,  ЕСЛИ  СИГНАЛИЗАТОР  3  НЕ  ГАСНЕТ
ПОСЛЕ ПОДЪЕМА ОРУДИЯ!

ВНИМАНИЕ: ПРИ ЭКСТРЕННОЙ ОСТАНОВКЕ ТРАКТОРА, ВО ИЗБЕЖАНИЕ

ДАЛЬНЕЙШЕГО  ЗАГЛУБЛЕНИЯ  СЕЛЬСКОХОЗЯЙСТВЕННОГО  ОРУДИЯ,  РУКО-
ЯТКУ УПРАВЛЕНИЯ 2 ПЕРЕМЕСТИТЕ В ПОЛОЖЕНИЕ «ВЫКЛЮЧЕНО».

ПОСЛЕ  НАЧАЛА  ДВИЖЕНИЯ  РУКОЯТКУ  ПЕРЕМЕСТИТЕ  В  ПОЛОЖЕНИЕ

«ОПУСКАНИЕ» – СЕЛЬСКОХОЗЯЙСТВЕННОЕ ОРУДИЕ ЗАГЛУБИТСЯ НА РАНЕЕ
ЗАДАННУЮ ГЛУБИНУ!

Необходимо знать следующие особенности работы системы управления задним навес-

ным устройством:

 После запуска двигателя загорается сигнализатор диагностики 5, что сигнализирует о
работоспособности и блокировке системы управления;
 Система активируется автоматически при повороте замка зажигания.
 После  разблокирования  системы  при  первом  включении,  из  условий  безопасности,
предусмотрено  автоматическое  ограничение  скорости  подъема  и  опускания  заднего
навесного  устройства.  Установка  рукоятки  2  в  положение  «Выключено»,  а  затем  в
«Подъем» или «Опускание» снимает ограничение скорости подъема.


4.2.6. Ручной газ

В  системе  электронного  управления  двигателем  предусмотрена  функция  «ручного  га-

за» - это ручное управление оборотами двигателя. Для её активации необходимо кратковре-
менно нажать на переключатель 6 (рис. 31) в положение II, при этом система электронного
управления  двигателем  автоматически  задаст  1800  об/мин.  двигателю  (данные  обороты  со-
ответствуют максимальному крутящему моменту двигателя).

После чего, при необходимости, можно увеличить либо уменьшить обороты двигателя

кратковременным нажатием на переключатель 7 (рис. 31) в положение (+/-) соответственно.
Шаг изменений оборотов составляет 100 об/мин. Электронная педаль газа остаётся активной
при включенной функции «ручного газа».

При  полном  нажатии  на  педаль  акселератора  управление  оборотами  двигателя  будет

осуществляться от выбранного значения ручного управления, до максимально возможного и
обратно. Отключение ручного  управления  «круиз-контроля» осуществляется кратковремен-
ным нажатием на переключатель 6 в положение I (рис. 31).

Переключатели расположены на боковой панели управления рядом с пультом управле-

ния EHR.













77



4.2.7. Выносные кнопки системы управления ЗНУ



Управление задним навесным устройством с помощью выносных кнопок применяется,

как  правило,  для  подсоединения  к  ЗНУ  сельскохозяйственных  машин  и  орудий.  Подъем  и
опускание задней навески выносными кнопками на крыльях задних колес можно осуществ-
лять на любых режимах управления – рукоятки на панели могут находиться в произвольном
положении, так как система управления из кабины при этом блокируется.

Для  подъема  ЗНУ  нажмите  и  удерживайте  в  нажатом  состоянии  любую  из  кнопок  1

(рис.35)  на  правом  и  левом  крыле.  Для  опускания  ЗНУ  нажмите  и  удерживайте  в  нажатом
состоянии любую из кнопок 2 на правом и левом крыле.

Исходя из условий безопасности, управление выносными кнопками ведется с прерыва-

нием  работы.  При  нажатии  и  удержании  в  нажатом  состоянии  кнопки  подъема  1  (кнопки
опускания 2) ЗНУ  поднимается (опускается) в течение пяти секунд, затем останавливается.
Для  дальнейшего  подъема  (опускания)  необходимо  повторно  нажать  и  удерживать  в
нажатом состоянии соответствующую кнопку!

ВНИМАНИЕ:  ПРИ  ПОЛЬЗОВАНИИ  ВЫНОСНЫМИ  КНОПКАМИ  СИСТЕМЫ

УПРАВЛЕНИЯ  ЗАДНЕГО  НАВЕСНОГО  УСТРОЙСТВА  НЕ  СТОЙТЕ  МЕЖДУ
ТРАКТОРОМ  И  ПОДСОЕДИНЯЕМЫМ  ОРУДИЕМ!  ВО  ИЗБЕЖАНИЕ  НЕСЧАСТ-
НЫХ  СЛУЧАЕВ,  ЗАПРЕЩАЕТСЯ  ПОЛЬЗОВАТЬСЯ  КНОПКАМИ  МЕХАНИЧЕ-
СКОГО ПЕРЕМЕЩЕНИЯ ЭЛЕКТРОКЛАПАНОВ СЕКЦИИ EHR.

Возможные неисправности электронных систем управления ЗНУ и указания по их

устранению см. раздел 9.















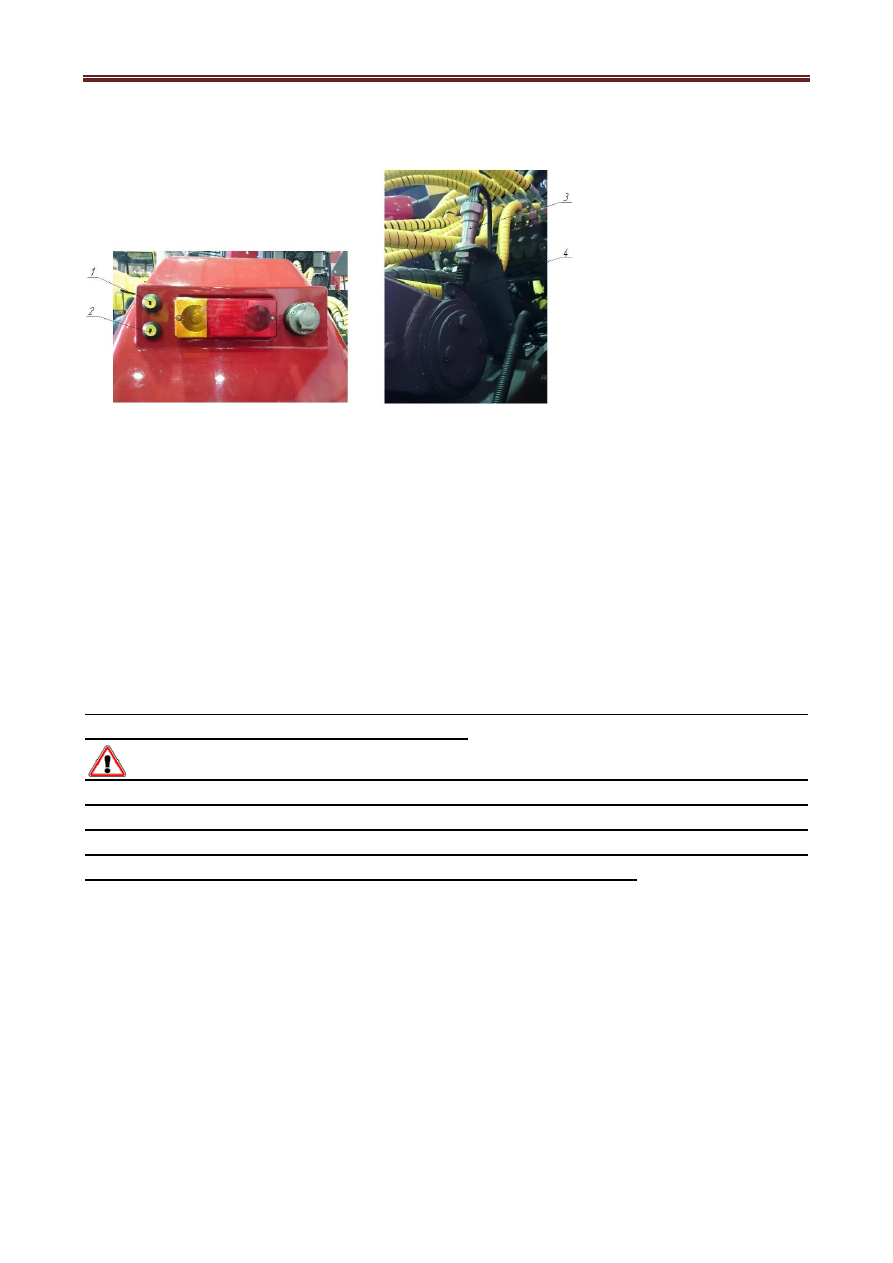

Рис.35. Управление ЗНУ
выносными кнопками и
установка позиционного
датчика

1 – кнопка «подъем» ЗНУ;

2 – кнопка «опускание»;

3 – датчик позиции;

4 – эксцентрик.







78



ВНИМАНИЕ:  РАССОЕДИНЕНИЕ  ЭЛЕКТРИЧЕСКИХ  РАЗЪЕМОВ  СИСТЕМЫ

УПРАВЛЕНИЯ  НАВЕСНЫМ  УСТРОЙСТВОМ  ПРОИЗВОДИТЕ  ТОЛЬКО  ПРИ  ЗА-
ГЛУШЁННОМ ДВИГАТЕЛЕ!

ВНИМАНИЕ: ИЗМЕРЕНИЕ УКАЗАННЫХ ВЕЛИЧИН НАПРЯЖЕНИЙ ПРОИЗ-

ВОДИТЕ ПРИ ЗАПУЩЕННОМ ДВИГАТЕЛЕ, СОБЛЮДАЯ МЕРЫ БЕЗОПАСНОСТИ
ПРИ РАБОТЕ С ЭЛЕКТРИЧЕСКИМИ ИЗДЕЛИЯМИ ПОД НАПРЯЖЕНИЕМ!

ВНИМАНИЕ:  НУМЕРАЦИЯ  КОНТАКТОВ  В  РАЗЪЕМАХ  ЖГУТА  УКАЗАНА

НА КОРПУСНЫХ ДЕТАЛЯХ РАЗЪЕМОВ!

ВНИМАНИЕ:  ВЫПОЛНЯТЬ  РЕМОНТ  ЭЛЕКТРОННЫХ  СИСТЕМ  УПРАВЛЕ-

НИЯ  ЗАДНЕГО  НАВЕСНОГО  УСТРОЙСТВА  И  ПЕРЕДНЕГО  НАВЕСНОГО
УСТРОЙСТВА ИМЕЮТ ПРАВО ТОЛЬКО ДИЛЕРЫ. В ПРОТИВНОМ СЛУЧАЕ ГА-
РАНТИЯ  НА  СИСТЕМЫ  УПРАВЛЕНИЯ  ЗАДНЕГО  НАВЕСНОГО  УСТРОЙСТВА
СТАНОВИТСЯ НЕДЕЙСТВИТЕЛЬНОЙ!


4.2.8. Панель потолочных переключателей





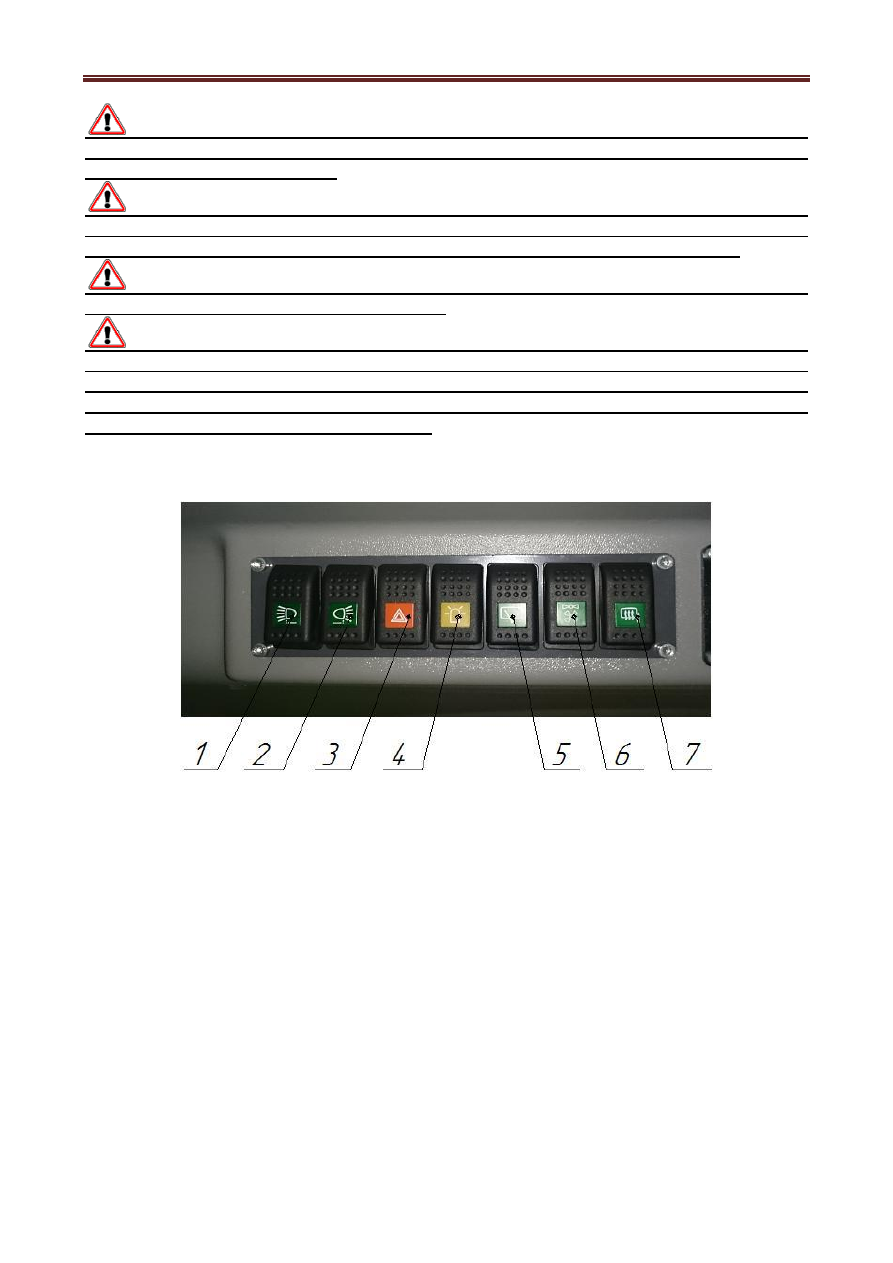

Рис.49. Панель потолочных переключателей исполнение 1.

1-включение передних рабочих фар; 2-включение задних рабочих фар; 3-включение знака

«Автопоезд»; 4-включение проблескового маячка; 5-выключатель заднего стеклоочистителя

и омывателя стекол; 6-включение отопителя кабины; 7 – подогрев зеркал.

Положения клавиш панели потолочных переключателей:

1 – включение передних рабочих фар:

  1-е положение – включение внешних фар;
  2-е положение – дополнительное включение внутренних фар.

 2 – включение задних рабочих фар:

  1-е положение – включение внешних фар;

  2-е положение – дополнительное включение внутренних фар.

6 – включение отопителя кабины:

  1-е положение – первая скорость;
  2-е положение – вторая скорость.





79







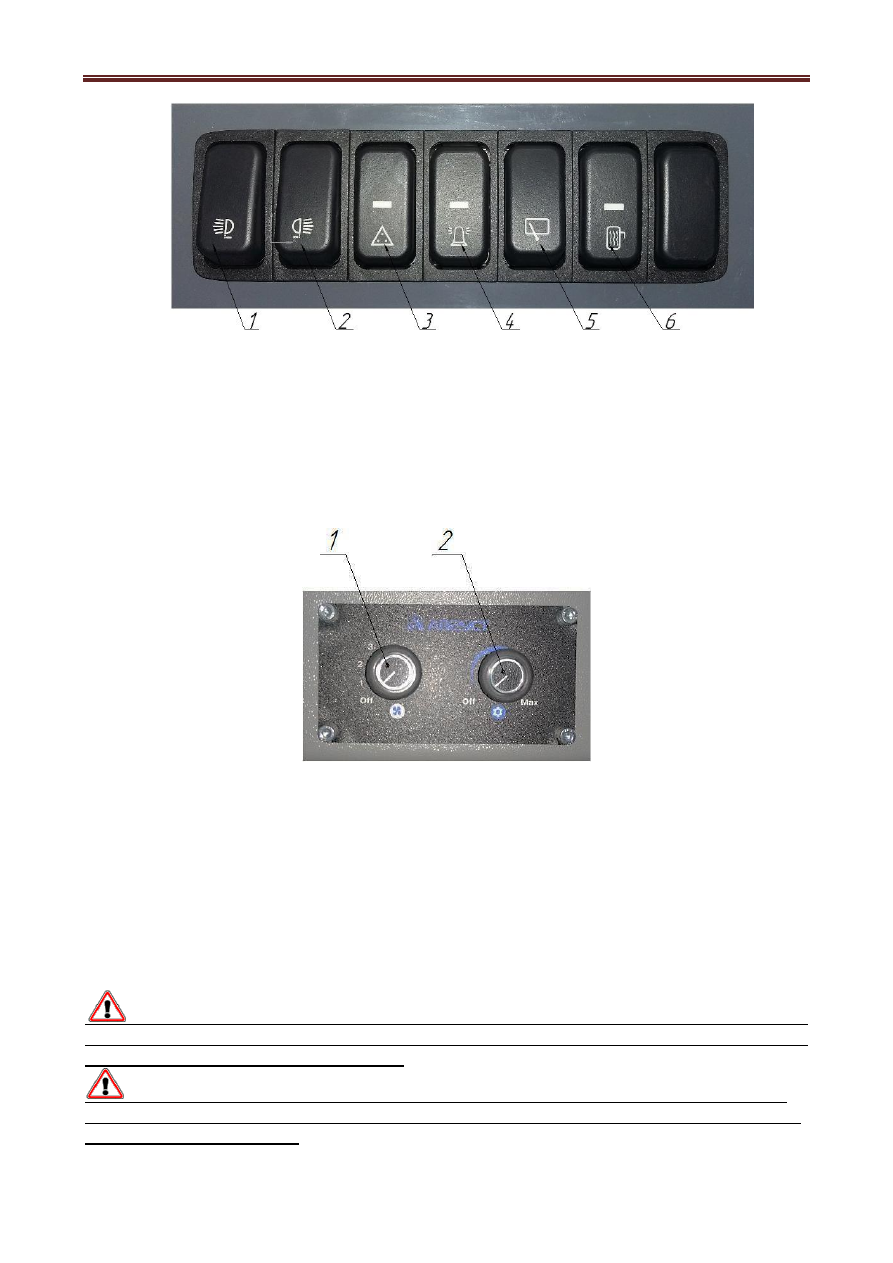

Рис.49.1. Панель потолочных переключателей исполнение 2.

1-включение передних рабочих фар; 2-включение задних рабочих фар; 3-

включение знака «Автопоезд»; 4-включение проблескового маячка; 5-

выключатель заднего стеклоочистителя и омывателя стекол; 6– подогрев зеркал.



4.2.9. Управление кондиционером



Рис.50. Рукоятки управления кондиционером

1.  Регулятор температуры. Управляет температурой воздуха, выходящего из

испарителя в кабину. 2. Выключатель вентилятора. Служит для регулировки

скорости потока воздуха, проходящего через кондиционер. В положении "Выкл."

кондиционер не работает.



Если регулятор температуры находится в положении "Выкл.", а выключатель венти-

лятора не в положении "Выкл.", кондиционер будет работать только на приток наружного
воздуха в кабину.

  ВНИМАНИЕ! Для обеспечения более надёжной работы системы кондициониро-

вания перед её выключением, двигатель должен проработать с минимальной частотой
холостого хода в течение 3…5 минут.

  ВНИМАНИЕ! Не рекомендуется охлаждать воздух в кабине более чем на 6°С

относительно температуры окружающего воздуха, так как это может быть причиной
простудных заболеваний.
