2 – Панель управления



43









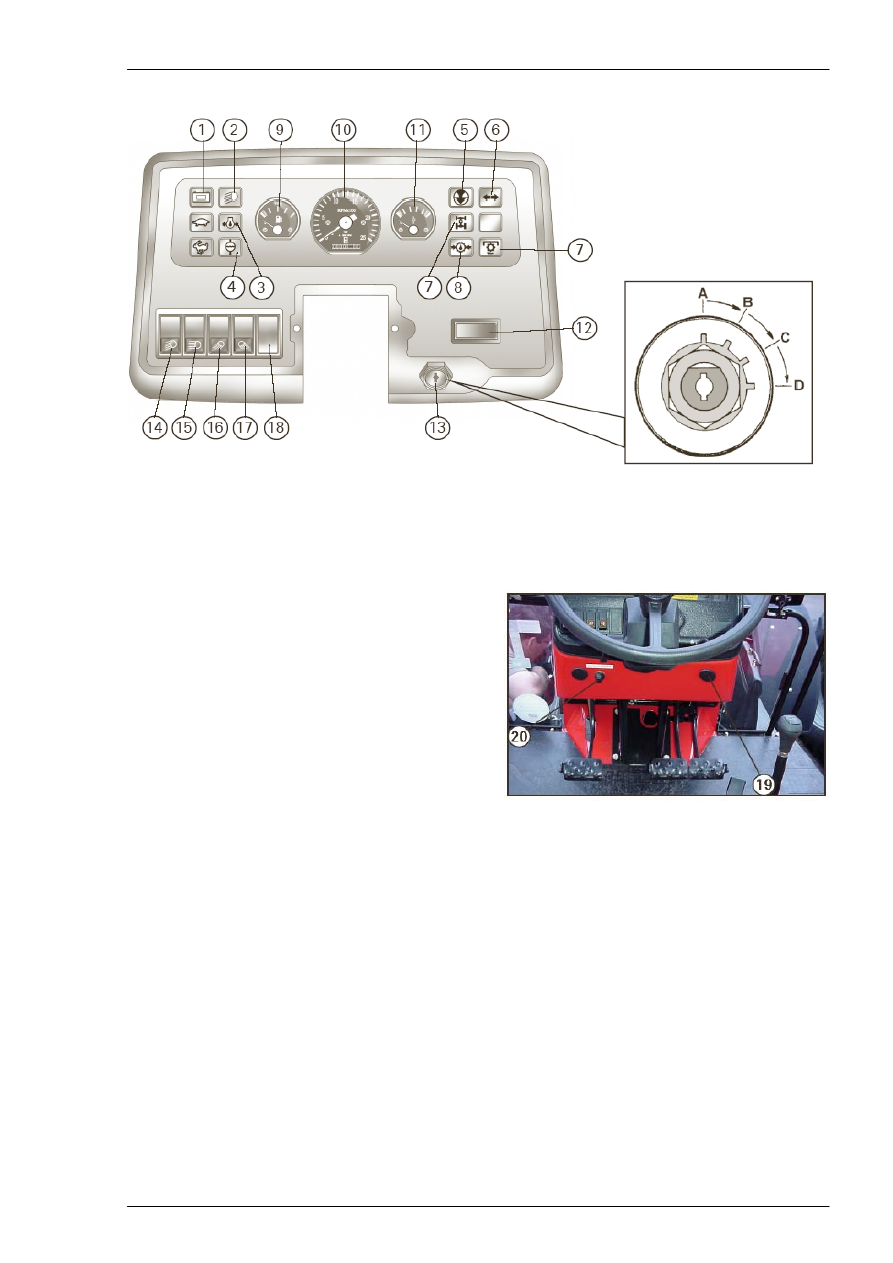

12 -  Переключатель указателей поворота (если

имеются)

17 -  Включение задней рабочей фары




При нажатии переключателя вниз включается задняя
рабочая фара.

Когда переключатель находится в правом положении,
будет работать указатель правого поворота, и наоборот.


18 -  Проблесковый аварийный сигнал


13 -  Стартер







Переключатель имеет четыре положения; справа
налево:

A -  Выключено
B -  Включены сигнальные огни
C -  Включена система предварительного подогрева

двигателя в холодную погоду (если такая система
установлена)

D -  Включен стартер, при условии, что малый рычаг

переключения передач находится в нейтральном
положении


14 -  Рабочий переключатель передних фар

Он имеет три положения; сверху вниз:



A -  Выключено

19 -  Кнопка звукового сигнала (если установлен)

B -  Включены вспомогательные фары



C -  Включен ближний свет фар

20 -  Переключатель аварийного запуска







Используется для аварийного запуска, на тракторах,
оснащенных электронной защитой двигателя. См. стр.
86.

15 -  Переключатель дальнего и ближнего света фар

В нормальном положении (вверху) фары остаются на
ближнем свете, при нажатии переключателя вниз
передние фары переключаются на дальний свет.




16 -  Рабочий переключатель вспомогательной фары

При нажатии клавиши вниз вспомогательные фары
включаются.


3 – Управление гидравликой

3 -

Управление гидравликой

3.1 -  Подъемная система Ferguson


1 -  Рычаг управления положением

Используется для управления навесным оборудованием
над уровнем земли.

2 -  Рычаг управления глубиной

Используется для управления проникающим в землю
навесным оборудованием, например, плугом, бороной
или почвоуглубителем.

3 -  Ограничители рычагов

Позволяют рычагам оставаться в предварительно
заданном положении.


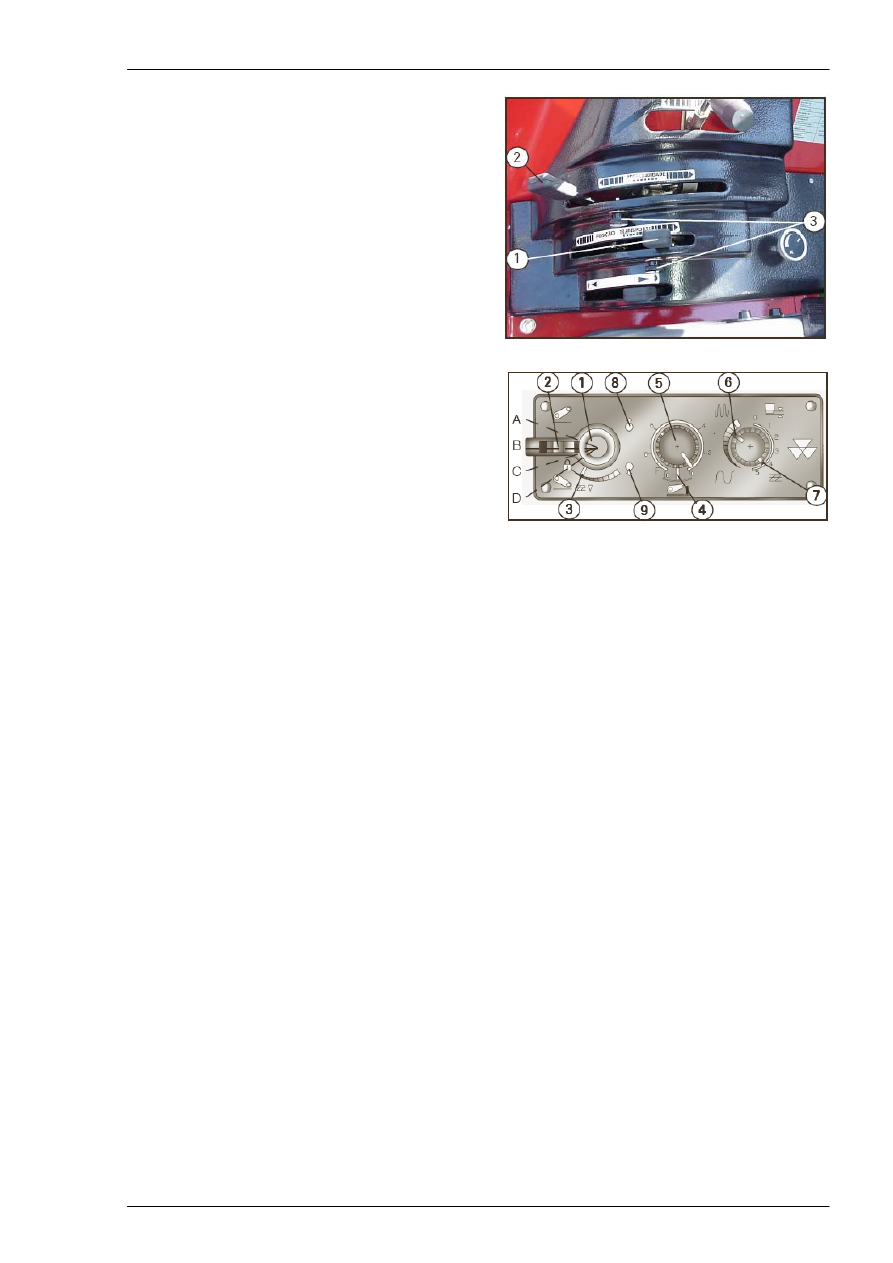

3.2 -  Подъемная система Hydrotronic


1 -  Положения управления подъемной системой:

Положения управления следующие:

A -  Подъем (транспортировка)
B -  Нейтральное положение (остановка)
C -  Опускание с управляемой скоростью (с помощью

переключателя 3)

D -  Быстрое опускание (рычаги свободно падают вниз)

2 -  Блокировка

Это функция блокировки (1) в положении (А),
предотвращающая непредвиденное или аварийное
падение навесного оборудования.

3 -  Управление скорость опускания (управление

реакцией)


Регулирует скорость опускания навесного оборудования,
независимо от нагрузки на нижние рычаги.

4 -  Управление максимальным подъемом

Ограничение максимальной высоты, на которую могут
подниматься нижние рычаги. Определяет высоту
подъема навесного оборудования, когда переключатель
(1) находится в положении (А).

5 -  Управление максимальной глубиной

Ограничение максимальной глубины, на которую могут
опускаться нижние рычаги, когда переключатель (1)
находится в положении опускания (С или D).












6 -  Управление чувствительностью

Относится к датчикам тяги, определяет скорость реакции
системы Hydrotronic на изменение условий почвы при
работе с проникающим в грунт оборудованием.
Управление чувствительностью не оказывает влияние на
управление смешиванием (7) в положении "0".

7 -  Управление смешиванием

Устанавливает степень влияния органов управления
положением и тягой, работающих вместе при
выполнении большинства полевых работ. Когда
переключатель управления установлен на "0", то будет
работать только управление положением. В положении
"5" на центральное электронное управляющее
устройство будет оказывать влияние только тяга.

8 и 9 -

Контрольная лампа подъема и опускания


Включение этой лампы свидетельствует о движении
рычагов вверх или вниз.



44

3 – Управление гидравликой



45

Дополнительные органы управления заднего
расположения – система Hydrotronic






На заднем крыле установлены два переключателя,
позволяющие выполнять подъем или опускание
гидравлики, они предназначены для облегчения
установки навесного оборудования. Передний
переключатель (1) поднимает гидравлические рычаги, а
нижний – опускает.





ПРИМЕЧАНИЕ:
При

использовании

вспомогательного

(внешнего)

привода

скорость

рычагов

ограничивается  до 70% из  соображений
безопасности.





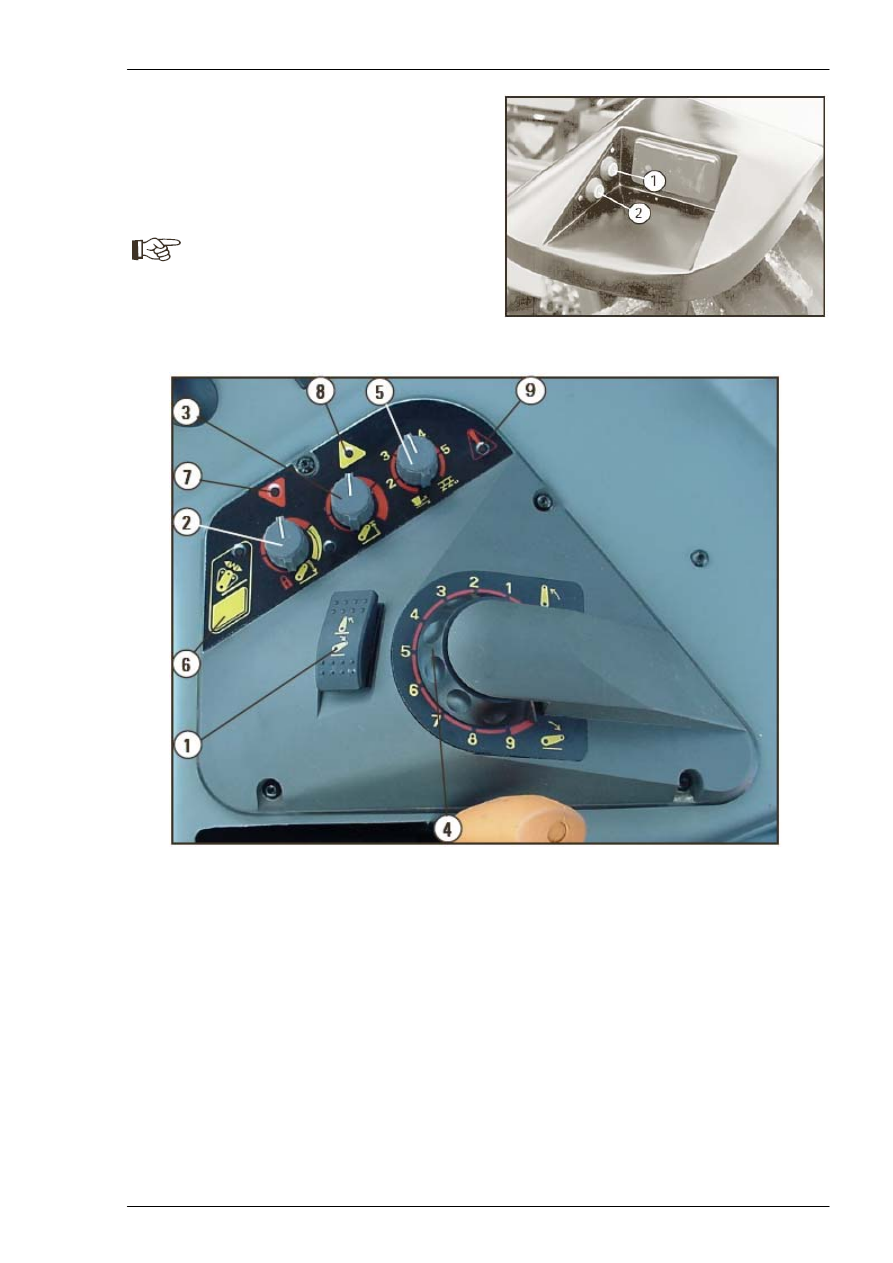

3.3 -  Подъемная система Boschtronic – на оснащенных кабиной тракторах


1 -  Переключатель подъема и опускания

2 -  Ручка выбора скорости опускания рычагов:





3 положения:

-  Полностью влево: положение блокировки ("замок").

Подъемные штанги неподвижны, независимо от
положения других органов управления.


-  Верхнее: подъем или транспортировка. Достигаемая

высота зависит от положения ручки переключателя (3)


-  Ручка регулировки скорости: влево – минимальная

скорость. Поверните ручку по часовой стрелке, чтобы
увеличить скорость.


-  Нейтральное: рычаги не двигаются.




-  Нижнее: опускание. Падение ограничивается ручкой

переключателя (5).

-  Желтый сектор: в правой части желтого сектора

скорость опускания регулируется автоматически в
зависимости от веса навесного оборудования.

3 – Управление гидравликой

3 -  Ручка ограничения подъема

Используется для ограничения максимальной высоты,
на которую могут подниматься рычаги, когда
переключатель (1) находится в положении подъема.

4 -  Ручка ограничения опускания навесного

оборудования (или рычага)


Положение  "1" соответствует минимальному опусканию
(падению) подъемных рычагов, а положение "8" –
максимальной глубине.
В положении "9" подъемные рычаги работают в
"плавающем" положении, то есть, они полностью
свободны и органы управления не оказывают на них
влияния.

5 -  Ручка управления смешиванием и

чувствительностью


При повороте ручки вправо (положение "6") система
будет находиться в режиме управления тягой, а при ее
повороте влево (положение "1") будет работать только
управление положением.

В промежуточных положениях будет происходить
"смешивание", другими словами, чем больше ручка
будет проворачиваться с положения "6", тем меньшая
будет чувствительность и тем меньшее влияние будет
оказывать управление тягой.

6 -  Кнопка управления системой поглощения

толчков


Используется во время транспортировки, увеличивая
устойчивость трактора и поглощение толчков,
оказываемых на гидравлику и на раму трактора.
После включения системы включается контрольная
лампа, расположенная над кнопкой (6).

7 -  Контрольная лампа опускания рычага

8 -  Контрольная лампа подъема рычага

9 -  Контрольная лампа неисправностей подъемной

системы


Когда эта лампа светится, проверьте все соединения и
кабели. При возникновении сомнений свяжитесь с вашим
дилером.





ПРИМЕЧАНИЕ:
При  включении  кнопки  системы  поглощения
толчков (6) контрольная лампа будет также
светиться. В таком случае это нормально.








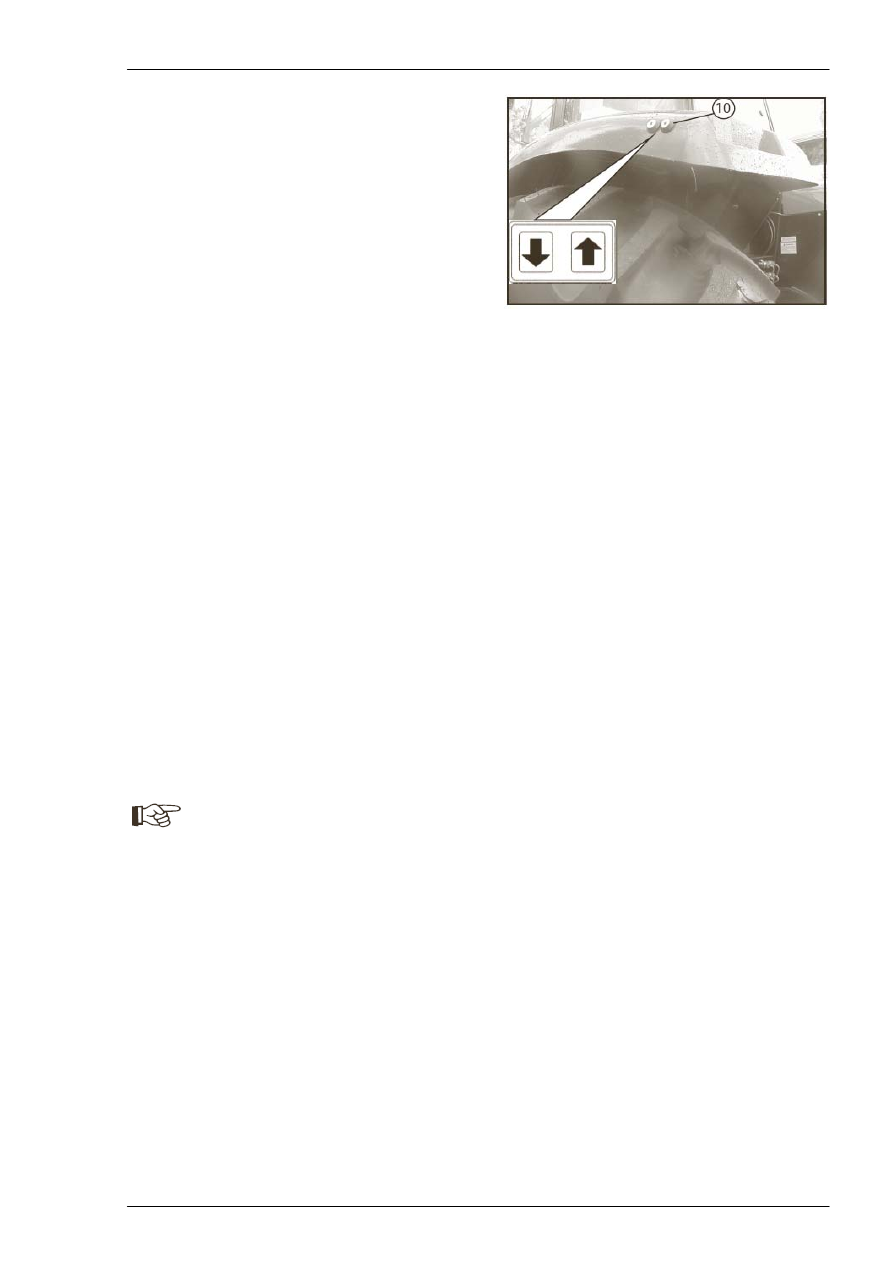

10 -  Внешние органы управления сцепкой

Используются для установки навесного оборудования.
После работы с этими органами управления необходимо
активировать панель управления следующим образом:

Активирование системы:

Повторное активирование необходимо после запуска
двигателя и после работы с внешними органами
управления (10):

а)  Запуск двигателя: контрольная лампа (9) будет

светиться, указывая на то, что система
заблокирована.


б)  Установите переключатель подъема и опускания в

нейтральное положение. Если выключатель уже
находится в нейтральном положении, передвиньте
его вверх (подъем), а затем вниз в нейтральное
положение.

Теперь система в рабочем положении; об этом
свидетельствует выключение контрольной лампы
(9).
