Тракторы MF серии 6400. Руководство - часть 18

5. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА





ПРЕДУПРЕЖДЕНИЕ: Все работы по
обслуживанию должны выполняться
при выключенном двигателе, если не
указано другое.



5.7  СМАЗКА

5.7.1  Смазочные точки

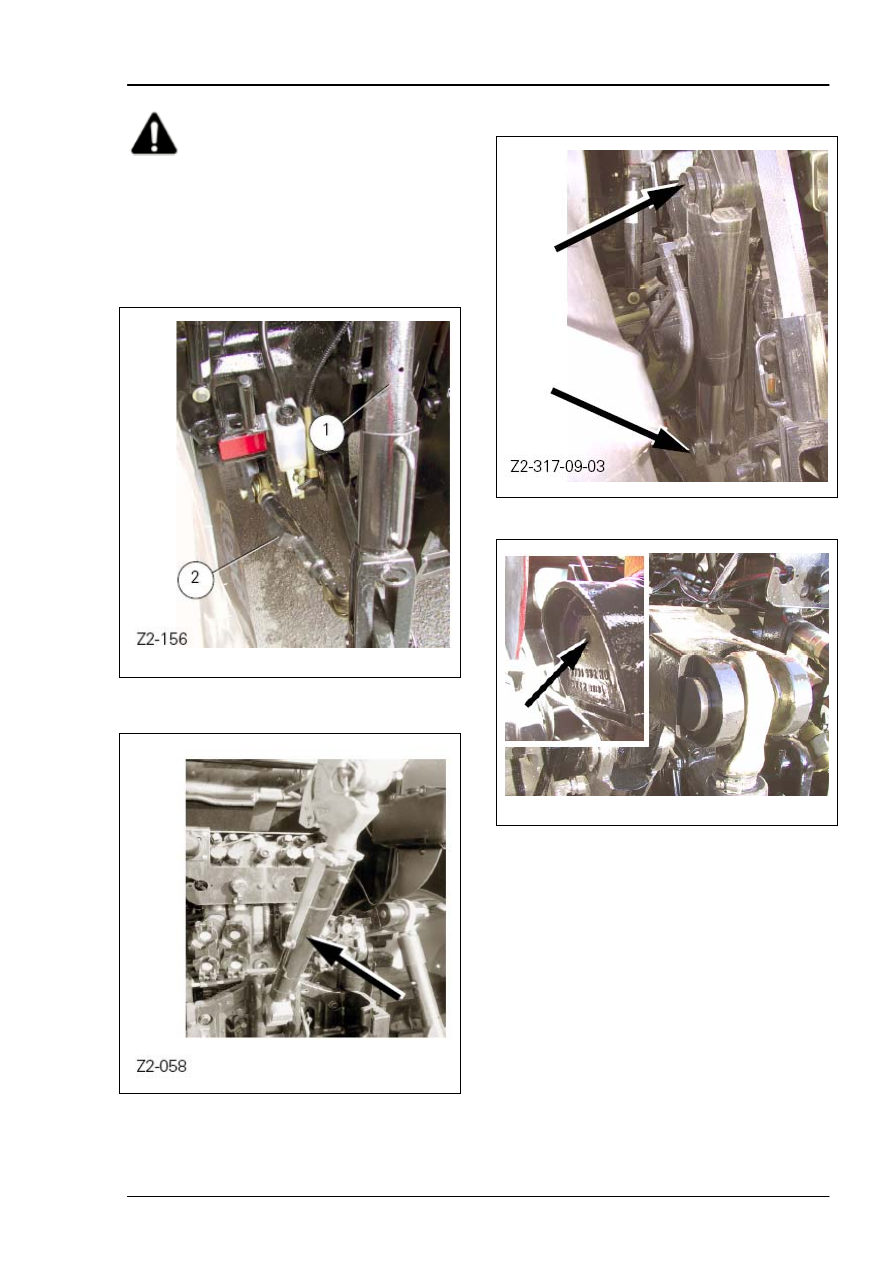

Через каждые 50 часов:
1.

Подъемные тяги, поз. 1 (4 смазочных ниппеля)

2.

Стабилизаторы, поз. 2 (2 смазочных ниппеля)






Рис. 1



3.

Верхнее звено трехточечной системы (2 смазочных
ниппеля)






Рис. 2




4.

Подъемные цилиндры (4 смазочных ниппеля)






Рис. 3


5.

Подъемные рычаги (2 смазочных ниппеля)


Z2-319-09-03



Z2-318-09-03

Рис. 4














































5.11

5. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА

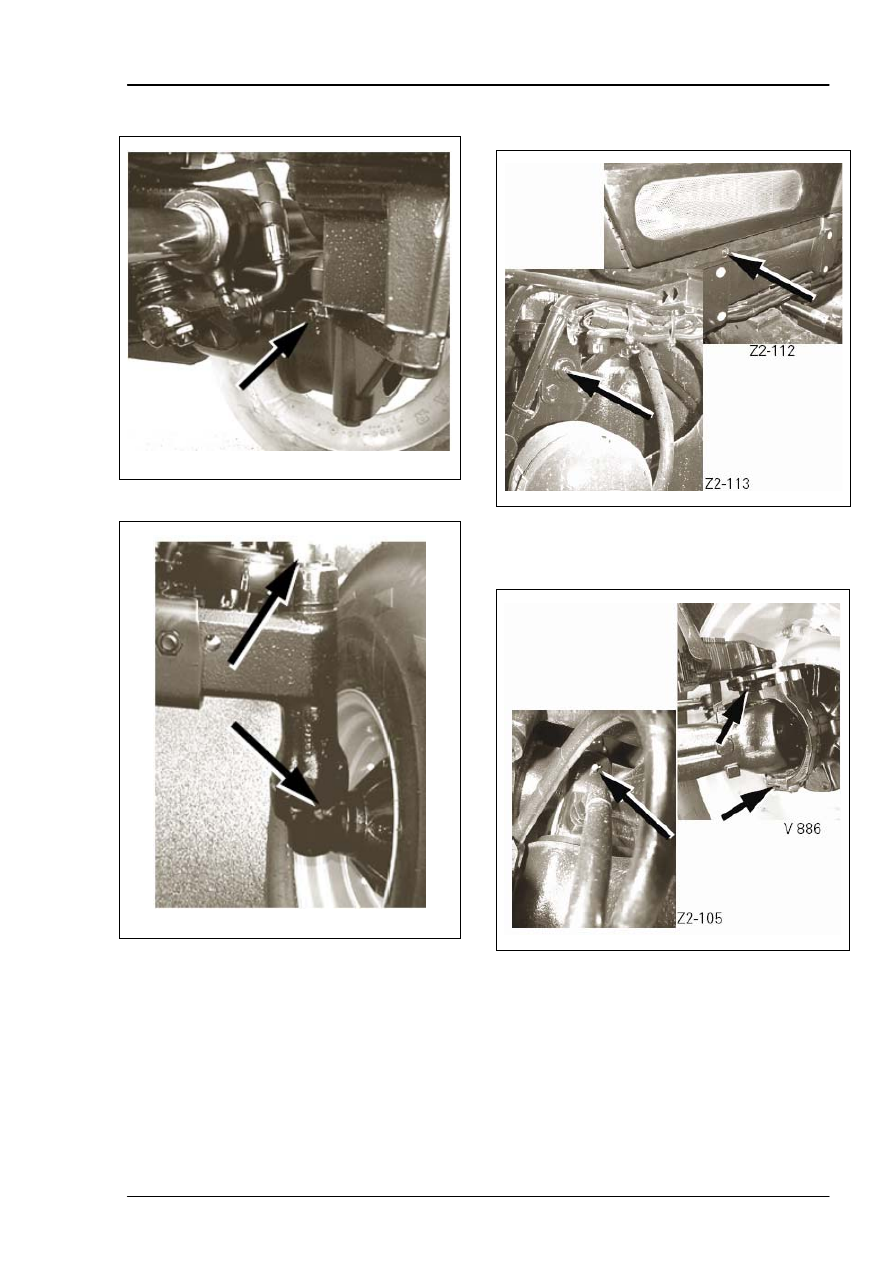

6.

Шарниры двухколесной ведущей оси (2 смазочных
ниппеля)






V 545

Рис. 5




7.

Шарниры шкворня (2WD) (4 смазочных ниппеля)






V 544

Рис. 6





8.

Передние и задние подшипники переднего привода
(2 смазочных ниппеля)

ПРИМЕЧАНИЕ: Перед смазыванием поднимите
трактор.




Рис. 7




9.

Шарнирные пальцы шкворней (передний привод) (4
смазочных ниппеля)

10.  Шарнирные пальцы шкворней переднего моста с

подвеской (1 смазочный ниппель)






Рис. 8




11.  Соединения нижнего рычага передней сцепки и

шарнирные соединения










































5.12

5. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА

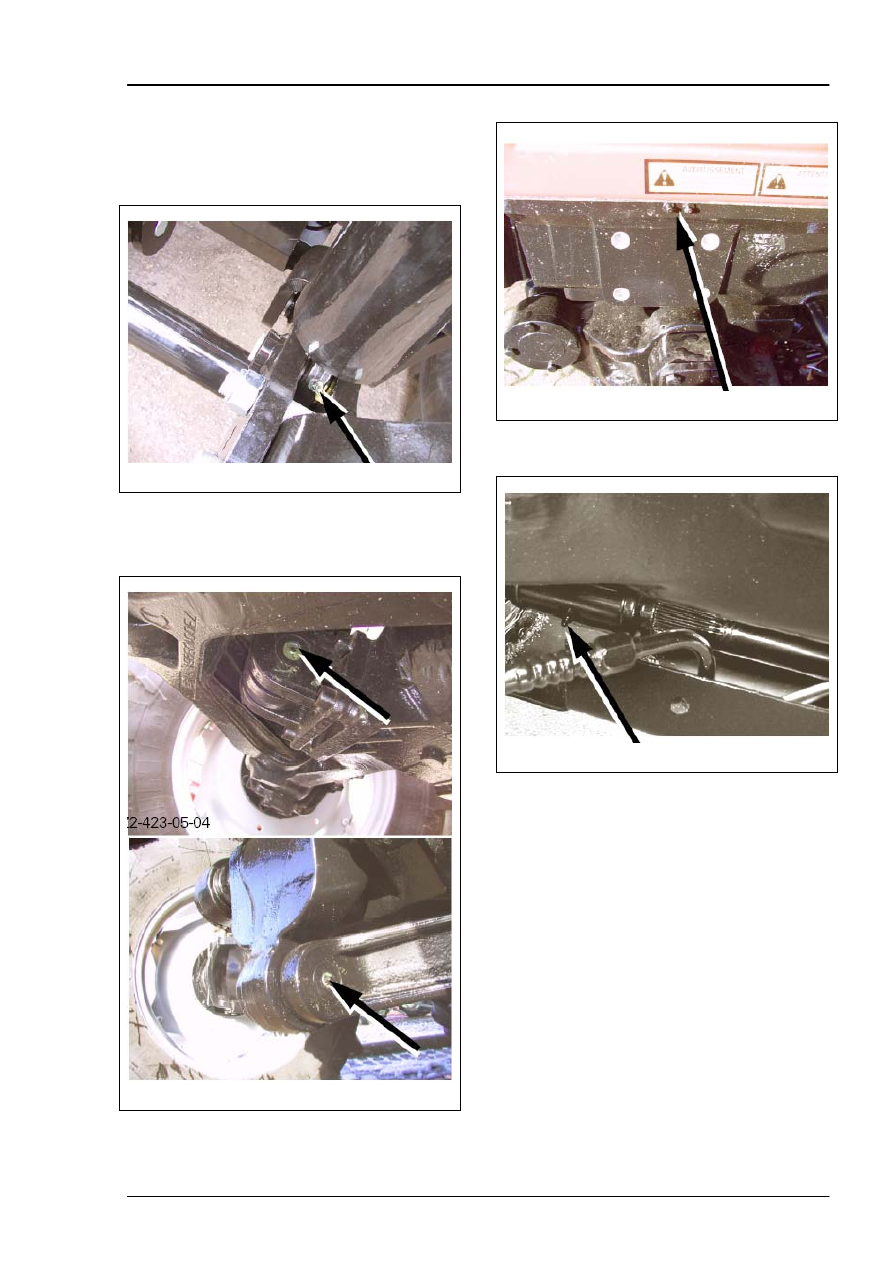

12.  Подъемные клапаны (2 нижних смазочных ниппеля

и 2 верхних смазочных ниппеля)

Во время длительного хранения штоки гидравлических
цилиндров не должны находиться в соприкосновении с
воздухом (возможность коррозии и последующей течи).
Штоки должны быть либо полностью втянуты или
смазаны.





Z2-401-03-04

Рис. 9




13.  Переднее звено трехточечной сцепки (резьбовая

часть)

14.  Передний мост с подвеской DANA (2 смазочных

ниппеля)






Z2-393-02-04

Рис. 10





15.  Гидравлический цилиндр переднего моста с

подвеской (2 смазочных ниппеля)





Z2-414-03-04

Рис. 11




16.

Вал полного привода (передний и задний) (2

смазочных ниппеля)





V 492

Рис. 12














































5.13

5. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА

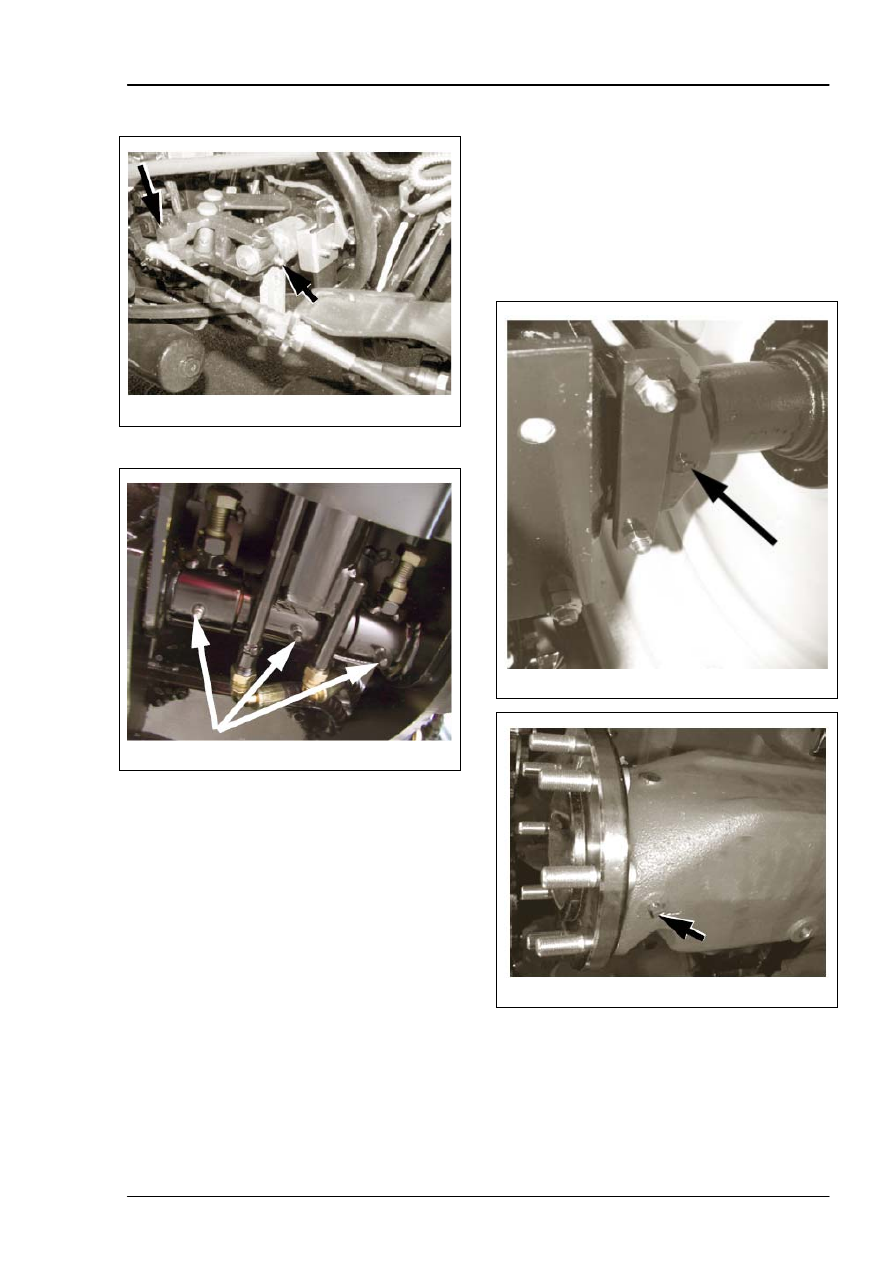

17.  Соединения рычага переключения передач (2

смазочных ниппеля)






Z2-060

Рис. 13




18.  Соединения крюков Dromone (3 смазочных ниппеля)





Z2-396-02-04

Рис. 14




19.  Передний вал отбора мощности
Регулярно смазывайте вал отбора мощности, чтобы
защитить его от коррозии и облегчить подключение
навесного оборудования.


Каждые 400 часов:

20.  Кабина
Смажьте петли дверей, замки и направляющие окон
жидким парафином.

21.  Подшипники задних колес
Снимите пробки и установите смазочные ниппели, затем
смажьте с помощью смазочного пистолета в два или три
качка.

ПРИМЕЧАНИЕ: Избыточное количество смазки
вызывает повреждение уплотнений.





Z2-145

Рис. 15








V 595

Рис. 16














































5.14
