Колесный бульдозер Кировец К-702МБА-01-БКУ. Инструкция по эксплуатации и ТО - часть 13
№
Причина
Неисправность
Способ устранения
п/п
неисправности
3. Утечка воздуха из тормоз-
Заменить мембрану камеры.
ных камер.
12.6
Электрооборудование
№
Причина
Неисправность
Способ устранения
п/п
неисправности
1
Уровень электролита быстро
1. Течь электролита из банок
Отремонтировать или заме-
уменьшается
аккумуляторной батареи
нить аккумуляторную бата-
рею
2. Генератор вырабатывает
Заменить генератор или
повышенное напряжение
встроенный регулятор
(30«31) В
напряжения
2
Не работают фонари указате-
1. Перегорел предохрани-
Устранить короткое замыка-
лей поворота
тель
ние в проводке, после чего
заменить предохранитель
2. Нарушен контакт в клемм-
Восстановить контакт в
ных соединениях или обрыв
клеммных соединениях,
проводов
проверить исправность
электропроводки
3.Неисправен реле-
Заменить реле-прерыватель
прерыватель указателя по-
ворота
4. Перегорели лампы фона-
Заменить лампы
рей
3
Дребезжащий звук звукового
1. Ослабли крепления сигна-
Подтянуть крепления
сигнала
ла, крышки или катушки
2. Трещины в мембране
Заменить сигнал
4
Звуковой сигнал не включается
1. Перегорел предохрани-
Устранить короткое замыка-
тель
ние в проводке, после чего
заменить предохранитель
2. Нарушен контакт в кнопке
Восстановить контакт
сигнала
5
Контрольно-измерительные
1. Сгорел предохранитель на
Устранить короткое замыка-
приборы не дают показаний или
щитке приборов
ние в электропроводке, по-
дают заведомо неправильные
сле чего заменить предо-
показания
хранитель.
2. Нарушен контакт в цепи
Проверить надёжность под-
"указатель-датчик"
ключения проводов к указа-
телям и датчикам
3. Неисправен указатель или
Заменить указатель или
датчик
датчик
6
Указатель тока показывает раз-
1. Слабо натянут ремень
Подтянуть ремень
рядный ток при номинальной
привода генератора
частоте вращения коленчатого
вала двигателя
168
№
Причина
Неисправность
Способ устранения
п/п
неисправности
2. Обрыв цепи питания об-
Восстановить целостность
мотки возбуждения, окисле-
цепи, очистить и подтянуть
ние переходных клемм,
переходные клеммы
ослабление крепления
клемм
3. Зависание, износ щёток,
Проверить состояние щё-
излом пружин в щёткодержа-
точного узла, при необхо-
телях
димости заменить щётки,
пружины
4. Замыкание на "массу" про-
Устранить короткое замыка-
водов, питающих обмотку
ние в цепи питания обмотки
возбуждения генератора
возбуждения генератора
5. Генератор не даёт зарядки
Найти неисправность в цепи
питания обмотки возбужде-
ния генератора либо заме-
нить генератор
13 ТРАНСПОРТИРОВАНИЕ
Транспортирование машины осуществляется железнодорожным транспортом.
169
ПРИЛОЖЕНИЕ 1

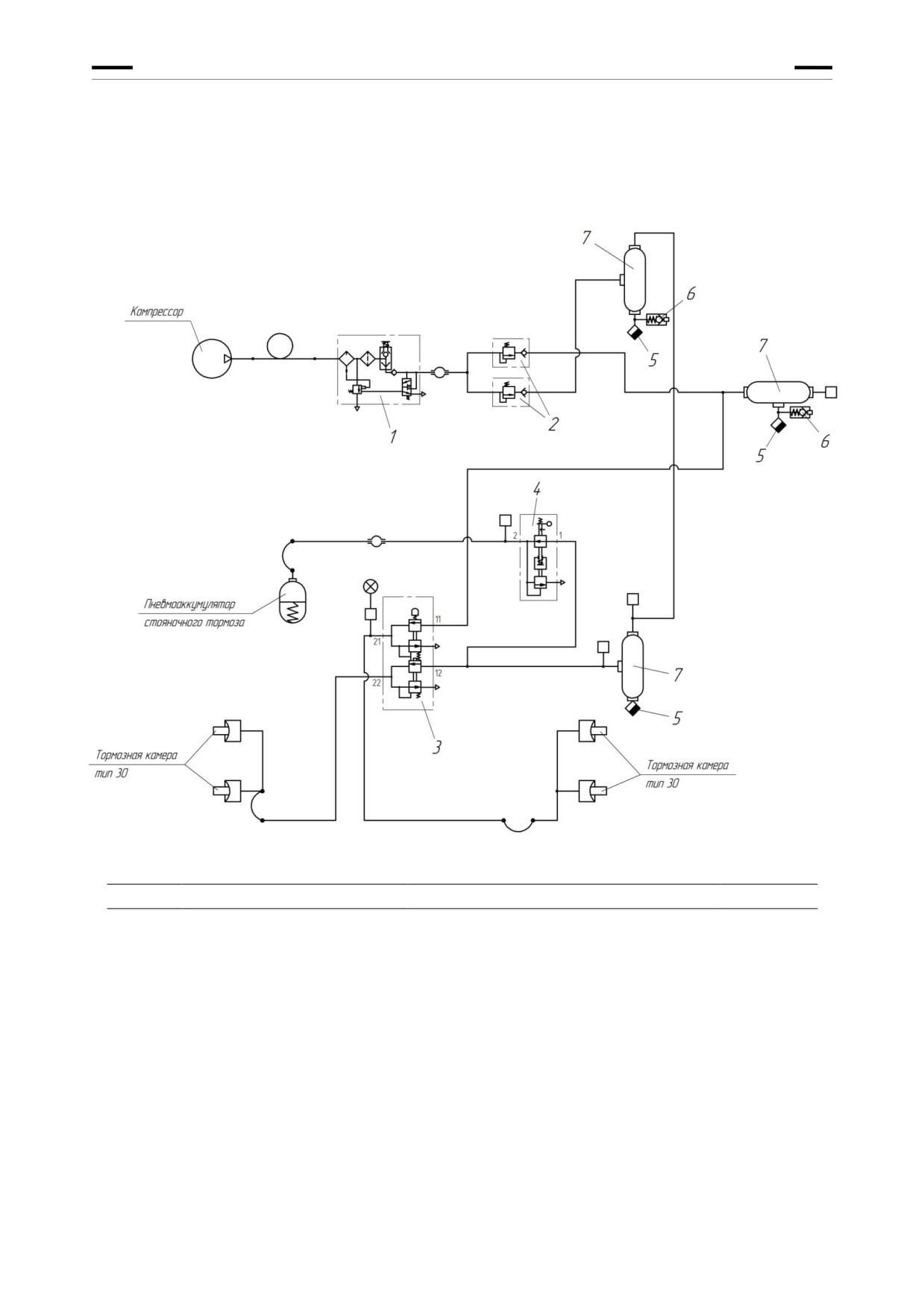

Схема пневмосистемы бульдозера
№ поз.
Обозначение
Наименование
Кол.
1.
100-3512010
Регулятор давления
1
2.
100-3515010
Клапан защитный одинарный
2
3.
100-3514008
Кран тормозной двухсекционный с
1
рычагом
4.
11.3537410-10
Кран тормозной обратного действия с
1
ручным управлением
5.
100-3513110
Кран слива конденсата
3
6.
VPC M22x1,5 - M16x1,5
Клапан контрольного вывода
2
7.
53205-3513015
Баллон воздушный
3
170
ПРИЛОЖЕНИЕ 2

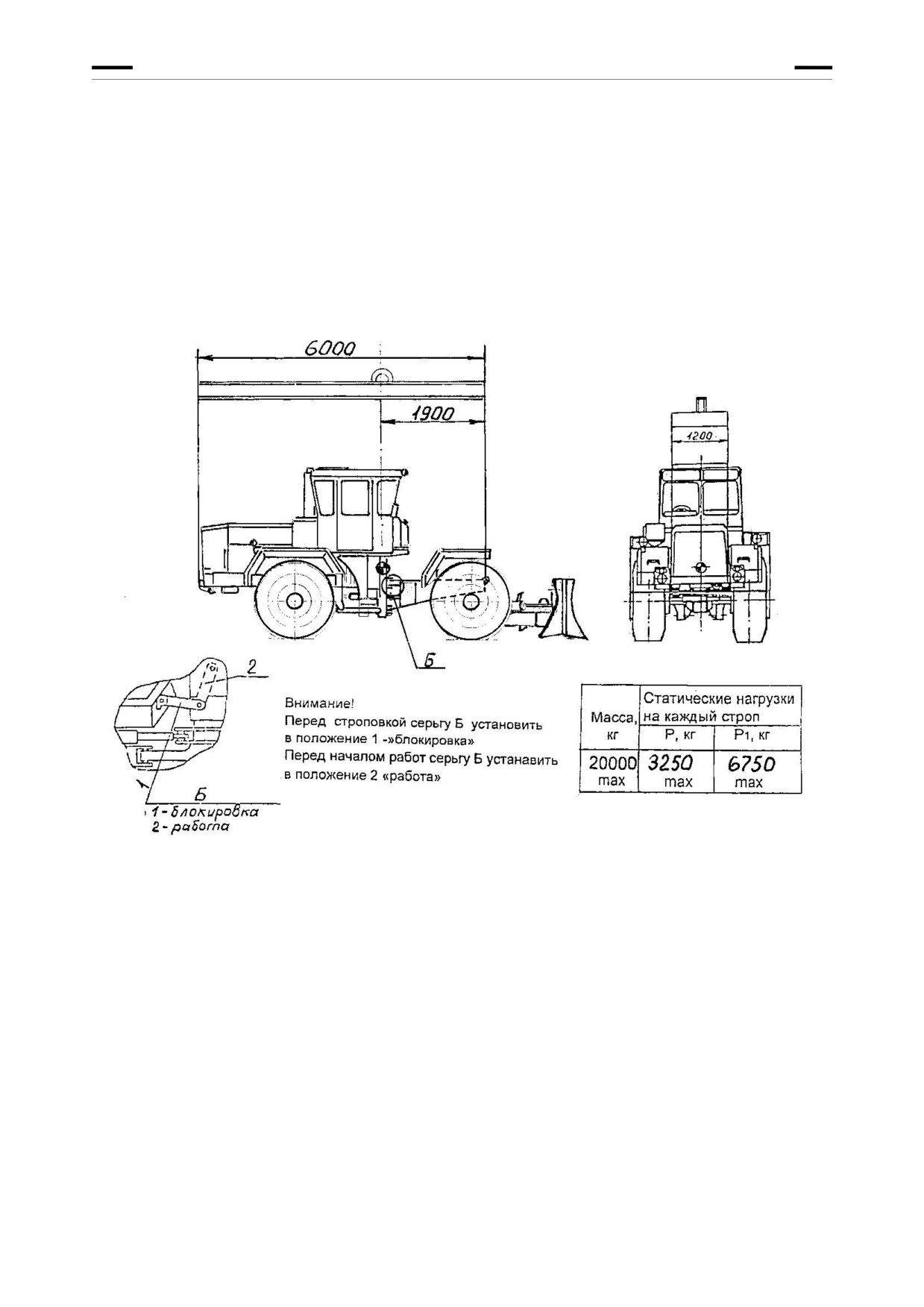

Схема строповки бульдозера
171
ПРИЛОЖЕНИЕ 3
Значения моментов затяжки крепежа основных узлов
№ п/п
Момент затяжки,
Место крепежа
кгм
1.
Болты крепления кронштейнов к двигателю
7«9
2.
Болты крепления проставки двигателя к раме
15
3.
Болты крепления полужёсткой муфты к маховику дви-
3
гателя
4.
Гайки крепления корпуса гидротрансформатора к дви-
4+1
гателю
5.
Крепление АКСС 400 к раме, проставке
7+2
6.
Болты крепления АКСС коробки передач
10
7.
Болты крепления картера КП к АКСС
25
8.
Болты крепления прижимов промежуточной опоры
3+1
9.
Гайки стремянок крепления ведущих мостов
50+10
10.
Гайки крепления прижимов колёс
20
11.
Рукава гидросистемы рулевого управления и рабочего
оборудования:
- рукава с внутренним диаметром dy20
6,4
- рукава с внутренним диаметром dy16
4,8
- рукава с внутренним диаметром dy12
3,9
- рукава с внутренним диаметром dy10
2,6
- рукава с внутренним диаметром dy8
1,9
12.
Болты крепления стыка "водило - ступица"
28
13.
Болты крепления кожухов к картеру главной передачи
28
14.
Болты крепления карданов от двигателя к КП
8«10
15.
Болты крепления карданов от КП к мостам
10«12
172
ПРИЛОЖЕНИЕ 4
Заправочные ёмкости
Наименование ёмкости
Объем (масса), л (кг)
Бак топливный основной (правый)
320 (270)
При наличии дополнительных баков *:
* бак левый
320 (270)
* бак на грузовой полураме
800 (675)
Система смазки двигателя ЯМЗ-238НД3-2
32 (29)
Система охлаждения двигателя ЯМЗ-238НД3-2
80,89 **
Бак масляный гидросистемы управления поворотом и
175 (158)
навесного оборудования
Картер коробки передач
24 (22)
Картер главной передачи ведущего моста (1 картер)
10 (9)
Картер конечной передачи ведущего моста (1 картер)
3,5 (3,25)
** с учётом системы отопления
Примечание.
1. Марки заливаемых масел и рабочих жидкостей в зависимости
от климатических условий эксплуатации в соответствии с табли-
цей смазки (таблица № 4 и Приложение 5).
173
ПРИЛОЖЕНИЕ 5
Перечень рабочих жидкостей, заправляемых в системы бульдозера
при эксплуатации его в условиях Крайнего Севера
Заправочная система
Обозначение рабочей жидкости
Кол-во
Гидросистема управления по-
Масло ТНК Гидравлик Арктик 32
воротом и рабочим оборудо-
DIN 51524 часть 3 HVLP,
235 л
ванием
температура застывания минус 64°С
Гидросистема КП и ГТР
Масло трансмиссионное ТСЗп-8
(~ 50 л)
ТУ 38.1011280-89
84 л
Мосты ведущие
(~ 17 л на 1 мост)
Система охлаждения двигате-
Тосол-А65М ТУ 6-57-95-96 или
ля
Тосол-А65М ТУ 2422-002-41651324-99 или
Тосол Э65 ТУ 2422-001-47536305-97 или
80 л
Тосол (-65) "Felix" ТУ 2422-006-36732629-99
и в соответствии с руководством по эксплуа-
тации двигателя 238ДЕ-3902150 РЭ
Система смазки двигателя
Масло 5W-40 ТУ 0253-009-39968232-2003 или
Масло 5W-40 ТУ0253-061-48120848-2008 или
Масло 5W-40 ТУ 0253-002-54409843-2006
32 л
и в соответствии с руководством по эксплуа-
тации двигателя 238ДЕ-3902150 РЭ
174
ПРИЛОЖЕНИЕ 6

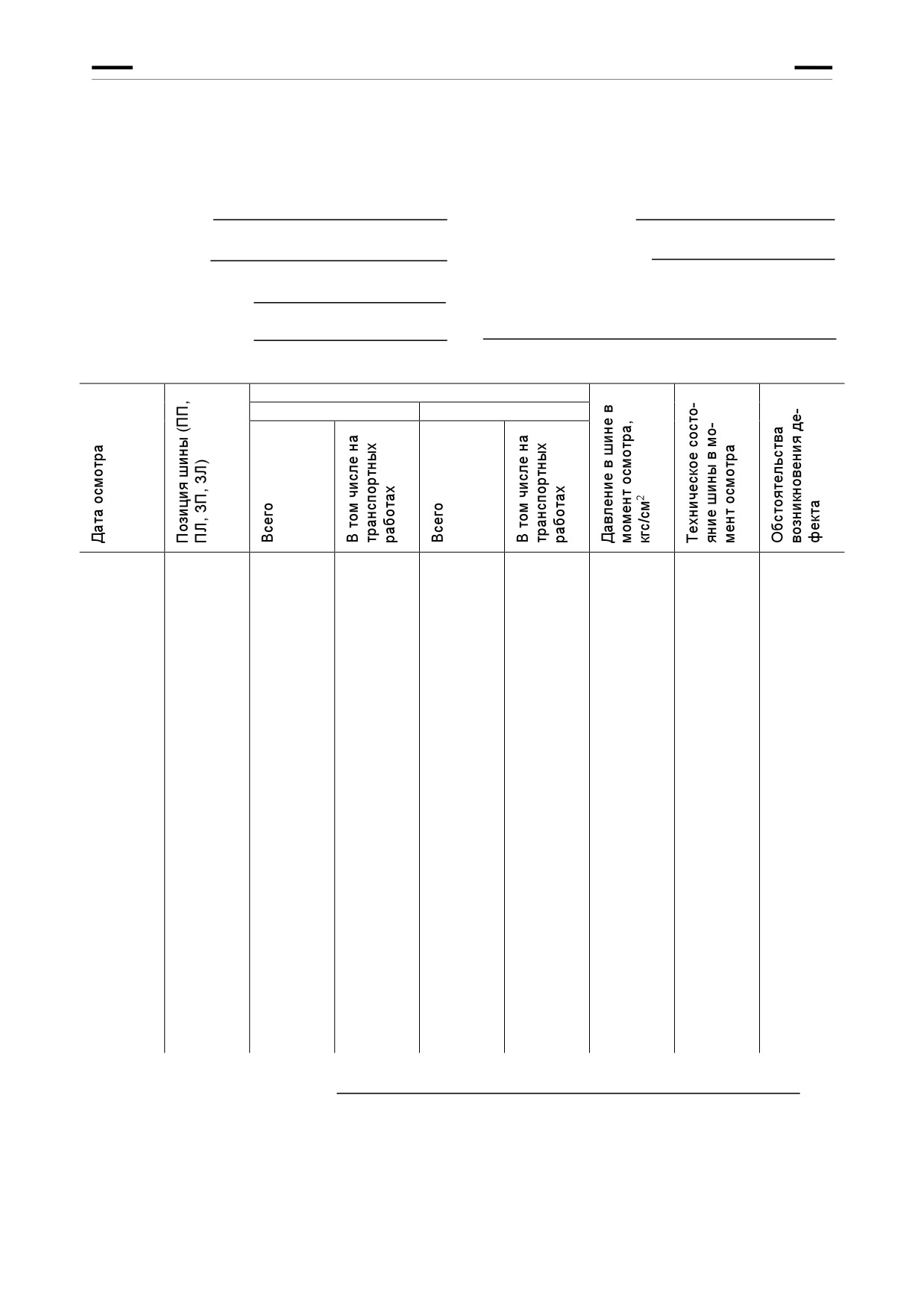

Журнал регистрации замеров внутреннего давления воздуха в шинах
Тип и марка бульдозера
Хозяйственный №
Дата
Серийный № шины
Серийный № шины
Серийный № шины
Серийный № шины
Примечание
Подпись
замера
проверяющего
Позиция
Давление
Позиция
Давление
Позиция
Давление
Позиция
Давление
Примечание. Если в машине обнаружено повышенное или пониженное давление, то при доведении его до эксплуатационной нормы в числи-
теле указывается величина внутреннего давления воздуха в шине в момент замера, а в знаменателе - величина давления после доведения его до
нормы.
ПРИЛОЖЕНИЕ 7
Карточка учёта работы шин
Размер
Дата монтажа шин
Модель
Дата демонтажа шин
Серийный №
Марка машины и её хозяйственный №
Гаражный №
Пробег шины с начала эксплуатации
в километрах
в часах
Ответственный за учёт
(подпись)
176
ПРИЛОЖЕНИЕ 8
Перечень элементов электрооборудования к схеме электрической соединений
бульдозера К-702МБА-01-БКУ (серийное исполнение)
Поз.
Наименование
Кол.
Примечания
Обознач.
А1
Щиток управления ПЖД600И-1015410
1
FU23
Предохранитель термобиметаллический
1
299.3722 ТУ 37.003.1415-92
FU24
Предохранитель ПВ-20, 30В ТУ 16.522.001-82
1
FV
Свеча зажигания СН423 ТУ 37.003.634-79
1
ЕК
Электронагреватель топлива
1
М12
Электродвигатель МЭ252 ТУ 37.003.1281-86
1
SA17
Выключатель ВК317-06 ГОСТ ВД 3940-86
1
SA18, SA19
Выключатель В-45М ТУ 16-526.016-73
2
SB7
Выключатель кнопочный 11.3704 ТУ 37.003.710-80
1
TV
Коммутатор
1
ХТ13
Панель соединительная 16.3723 ОСТ 37.003.1358-88
1
YA
Электромагнит РС335
1
А4
Пульт управления отвалом
1
KV1«KV4
Реле 751.3771 ТУ 37.003.1418-94
4
SB1
Выключатель унифицированный 3822.3710-02
1
ТУ 37.003.1222-84
SB2«SB5
Выключатель ВК322 ТУ 37.003.402-73
4
XP1
Вилка ШР32П12НШ1 ГЕО.364.107 ТУ
1
ВК1, ВК2
Датчик ТМ100 ТУ 37.003.271-76
2
Темп. охл. жид. и
масла двигат.
Датчики давления ТУ 37.003.387-78
ВР1
18.3829010
1
Масло двигателя
ВР2
19.3829010
1
Масло КП
ВР3
18.3829010
1
Масло ГТ
ВР4
Датчик давления 3902.3829 ГОСТ 1701-75
1
Воздух в пнев-
мосистеме
BV2
Датчик скорости 11.3843-У-ХЛ ТУ 37.003.1148-83
1
Спидометр
EL1,
Фара 8724.3-10-01
1
Левая
EL2
1
Правая
EL3
Лампа подкапотная ПД308А-У-ХЛ ТУ 37.003.187-80
1
EL4
Плафон 11.3714010 ТУ 37.003.818-77
1
EL6«EL14
Лампа А24-2 ГОСТ 2023.1-88
9
EL16, EL21
Фара 8724.3-10-01
2
EL17, EL22
2
EL19, EL20
Фара 313.3711 ГОСТ 3544-75
2
Доп. замена на
311.3711
EL23
Фонарь освещения номерного знака ФП131-Б
1
ГОСТ 6964-72
177
Поз.
Наименование
Кол.
Примечания
Обознач.
Предохранители ТУ 16.522.001-82
FU1
ПВ-60АС, 30 В
1
Прим. с блоком
защиты БЗ-30
FU2«FU4,
ПВ-10, 30 В
11
Прим. с блоком
FU7«FU14
защиты БЗ-20
FU5, FU6
ПВ-30, 30 В
2
Прим. с блоком
защиты БЗ-20
FU17
Предохранитель 543.3722 (90А) ТУ 37.469.056-2002
1
G
Генератор 3112.3771010 ТУ 37.463.155-98
1
Поставляется с
двигателем
GB1, GB2
Батарея 6СТ-190АПЗ ЖЮИК.563414.013ТУ
2
Сигналы звуковые безрупорные ТУ 37.003.688-75
НА1
С313
1
НА2, НА3
С314
2
HL1, HL2
Фонарь задний 6702.3716 ГОСТ 6964-72
2
Повторители боковые указателей поворота
УП-101-Б ГОСТ 6964-72
HL3,
1
Левый поворот
HL4
1
Правый поворот
Лампы А24-2 ГОСТ 2023.1-88
HL8,
1
Авар. темп. охл.
жидкости
HL14,
1
Авар. темп. мас-
ла ГТ
HL20
1
Авар. давление
воздуха в реси-
вере I
Блоки контрольных ламп ТУ 37.003.1109-82
HL11
2311.3803-06
1
HL12
2311.3803-07
1
HL13
2311.3803-08
1
HL16
Фонарь контрольной лампы ПД20-Л1 ТУ 37.003.293-76
1
Маячки
HL17, HL18
Фонарь передний 231.3712 ГОСТ 6964-72
2
HL21, HL22
Маячок проблесковый МП-01-24
2
ТУ 4853-001-00421701-93
КА
Прерыватель указателей поворота
1
РС 951-А-У-ХЛ ТУ 37.453.056-82
КК1, КК3
Прерыватель контрольной лампы ручного тормоза
2
РС493 ТУ 37.003.588-77
КМ
Выключатель 1420.3737 ТУ 37.003.574-74
1
Реле 751.3771 ТУ 37.003.1418-94:
KV2
1
Блокировка
"массы"
178
Поз.
Наименование
Кол.
Примечания
Обознач.
KV5
1
Звуковой сигнал
KV8
1
Стоп-сигналы
KV12
1
Муфта вентиля-
тора
KV6
Реле 738.3747-20 ТУ 37.469.023-97
1
Блокировка стар-
тера
М1
Стартер 25.3708-01 ТУ37.003.1059-81
1
М2
Отопитель "Зенит"
1
Верхний
М3
Омыватель 1112.5208000-10 ТУ 37.003.639-87
1
Задний
М4,
Вентилятор кабины 526-8104210 ГОСТ 7402-84
1
Задний
М10
1
Передний
М8
Омыватель 1112.5208000-20 ТУ 37.003.639-87
1
Передний
М9
Отопитель "Зенит"
1
Нижний
(допускается замена на отопитель ОС-7)
Р1
Спидометр электронный 3101.3802 ТУ 37.453.077-86
1
Р2
Тахометр ПТ 8040-5 ТУ РБ 05796073.099-97
1
Р3
Приемник указателя температуры 36.3807
1
Охл. жидкость
ТУ 37.003.941-79
Р4
Приемник указателя давления 33.3810
1
Масло двигателя
ТУ 37.003.387-78
Р5
Приемник указателя уровня топлива 34.3806
1
ТУ 37.003.942-79
Р6
Приемник указателя давления 33.3810
1
Масло ГТ
ТУ 37.003.387-78
Р7
Приемник указателя давления 14.3810
1
Масло в КП
ТУ 37.003.387-78
Р8
Приемник указателя давления 3452.3810
1
Воздух в ПС
ТУ 37.003.387-78
Р9
Приёмник указателя температуры 36.3807
1
Масло двигателя
ТУ 37.003.941-79
PV
Счётчик моточасов-вольтметр УК34.2
1
РИВП.457381.001ТУ
SA1
Блок переключателей 89.3709-2 ТУ 37.461.012-96
1
SA2
Выключатель аварийной сигнализации
1
245.3710-01 ТУ 37.469.022-97
SA3
Переключатель П147-04.29 ТУ 37.003.701-75
1
SA5, SA6
Переключатель П150-14.10 ТУ 37.003.701-75
2
Омыватели
SA7, SA8
Выключатель ВК343-01.10 ТУ 37.003.701-75
2
Вентиляторы
SA9
Выключатель стартера и приборов 1202.3704-02 ТУ
1
37.003.529-77
Выключатели В-45М ТУ 16-526.016-73:
SA10
1
Маячки
179
Поз.
Наименование
Кол.
Примечания
Обознач.
SA11
1
Рабочие фары
SA12
1
Резерв
SA13
1
Фары поворот-
ные задние
SA14
1
Отопитель верх-
ний
SA15
1
Отопитель ниж-
ний
SA16
1
Резерв
SВ1
Выключатель 11.3704 ТУ 37.003.710-80
1
"Масса"
SK1,
Сигнализатор температуры ТМ111-01
1
Охл. жидкость
ТУ 37.003.569-80
SK2
1
Масло ГТ
SK3
Термореле включения муфты вентилятора
1
SL
Датчик уровня топлива 744Р-3800070
1
SP1
Сигнализатор давления
1
Фильтр двигате-
ля
Выключатели 2802.3829010 ТУ 37.453.092-93:
SP3
1
Задний ход
SP4
1
Стоп-сигналы
SP6
1
Фильтр КП
Датчик аварийного давления воздуха
ДАДВ-01 ТУ РБ 07513211.004-94
SP7
1
Стояночный
тормоз
SP9
1
Ресивер 1-го
контура
SP8
Датчик аварийного давления воздуха
1
Ресивер 2-го
контура
ДАДВ-02 ТУ РБ 07513211.004-94
SP10
Датчик сигнализатора засорённости воздушного
1
Поставка с
фильтром
фильтра 13.3829600 ТУ 37.003.1025-80
SP11
Cигнализатор засорённости напорного фильтра руле-
1
Поставка с
фильтром
вого управления
SP12
Cигнализатор засорённости фильтра навесного обо-
1
Поставка с
рудования
фильтром
SQ1
Выключатель блокировки стартера ВК 418
1
ТУ 37.003.188-76
VD2«VD5,
Диод КД202Д УЖ3.362.036ТУ
7
VD7«VD9
VD16, VD17,
Диод Д242a А0336.206ТУ
3
VD19
Вилки ГЕО.364.107ТУ
ХР6, ХР29
ШР40П16НГ2
2
180
Поз.
Наименование
Кол.
Примечания
Обознач.
ХР7
ШР32П12НГ1
1
ХР8
ШР28ПК1НШ4
1
ХР30
Вилка ПС315-3723150 ТУ 37.003.229-79
2
Колодки штыревые ОСТ 37.003.032-88
502601
5
ХР5
1
ХР27
1
ХР37
1
ХР38
1
ХР61
1
502602
5
ХР24
1
ХР32
1
ХР41
1
ХР60
1
ХР62
1
502604
4
ХР10
1
ХР22
1
ХР34
1
ХР58
1
ХР17
502606
1
Розетки ГЕО.364.107ТУ
XS6
ШР40ПК16НГ2
1
XS7
ШР32П12НГ1
1
XS8
ШР28П1НШ4
1
XS29
ШР40ПК16ЭГ2
1
XS21
Розетка штепсельная 47К ТУ 16-526.359-74
1
XS28
Розетка ПС400-3723200 ТУ 37.003.228-77
1
XS30
Розетка ПС315-3723100-У-ХЛ ТУ 37.003.229-79
1
Колодки гнездовые ОСТ 37.003.032-88
602601
5
XS5
1
XS27
1
XS37
1
XS38
1
XS62
1
602602
12
XS2
1
XS3
1
XS9
1
181
содержание .. 11 12 13 14 ..
