Погрузчик одноковшовый фронтальный Кировец К-702МА-ПК6. Инструкция по эксплуатации и ТО - часть 9
ПРИЛОЖЕНИЕ 1

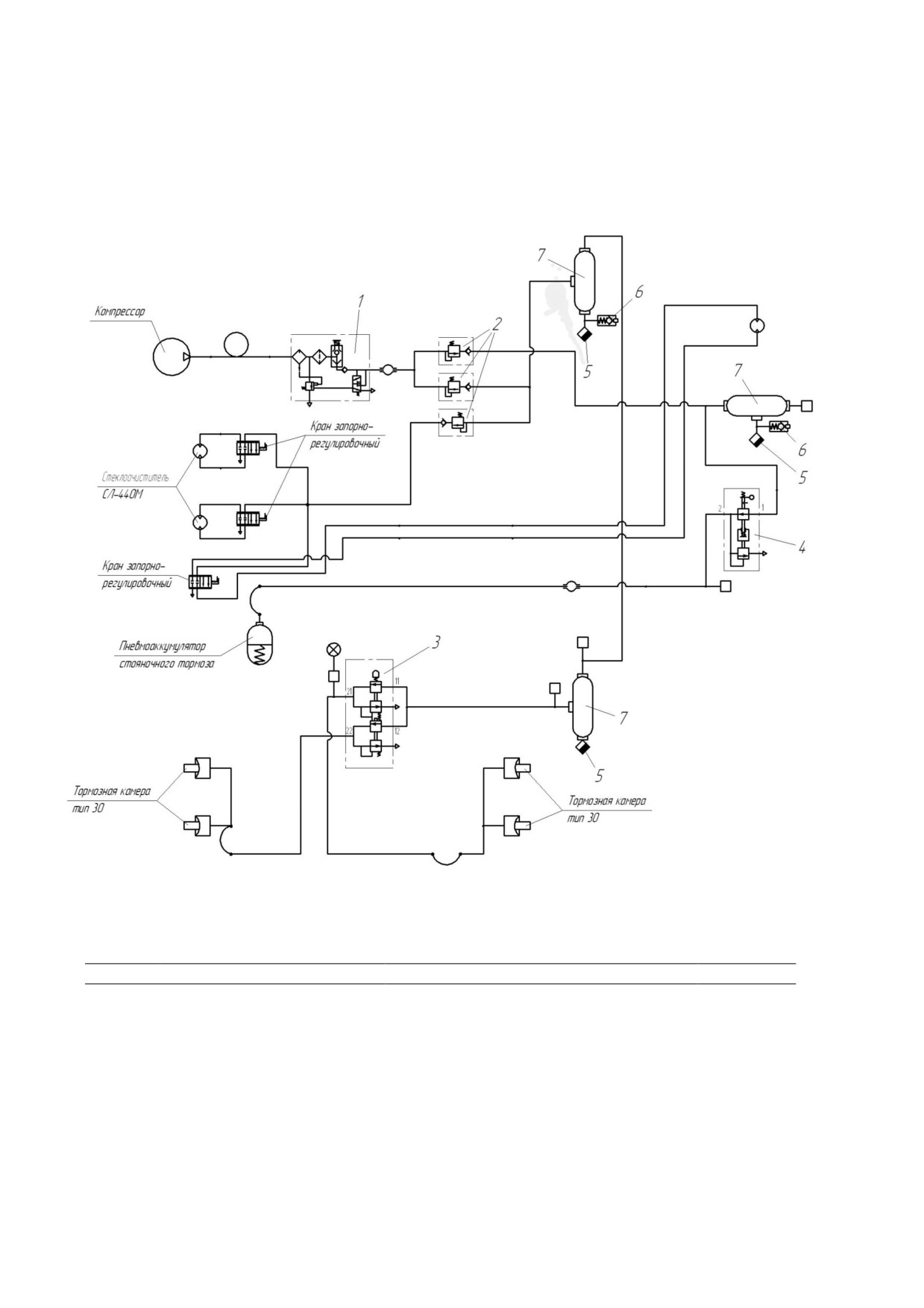

Схема пневмосистемы трактора
№ поз.
Обозначение
Наименование
Кол.
1.
100-3512010
Регулятор давления
1
2.
100-3515010
Клапан защитный одинарный
3
3.
100-3514008
Кран тормозной двухсекционный с рычагом
1
4.
100-3537010
Кран тормозной обратного действия с ручным
1
управлением
5.
100-3513110
Кран слива конденсата
3
6.
VPC M22x1,5 - M16x1,5-S
Клапан контрольного вывода
2
7.
53205-3513015
Баллон воздушный
3
ПРИЛОЖЕНИЕ 2

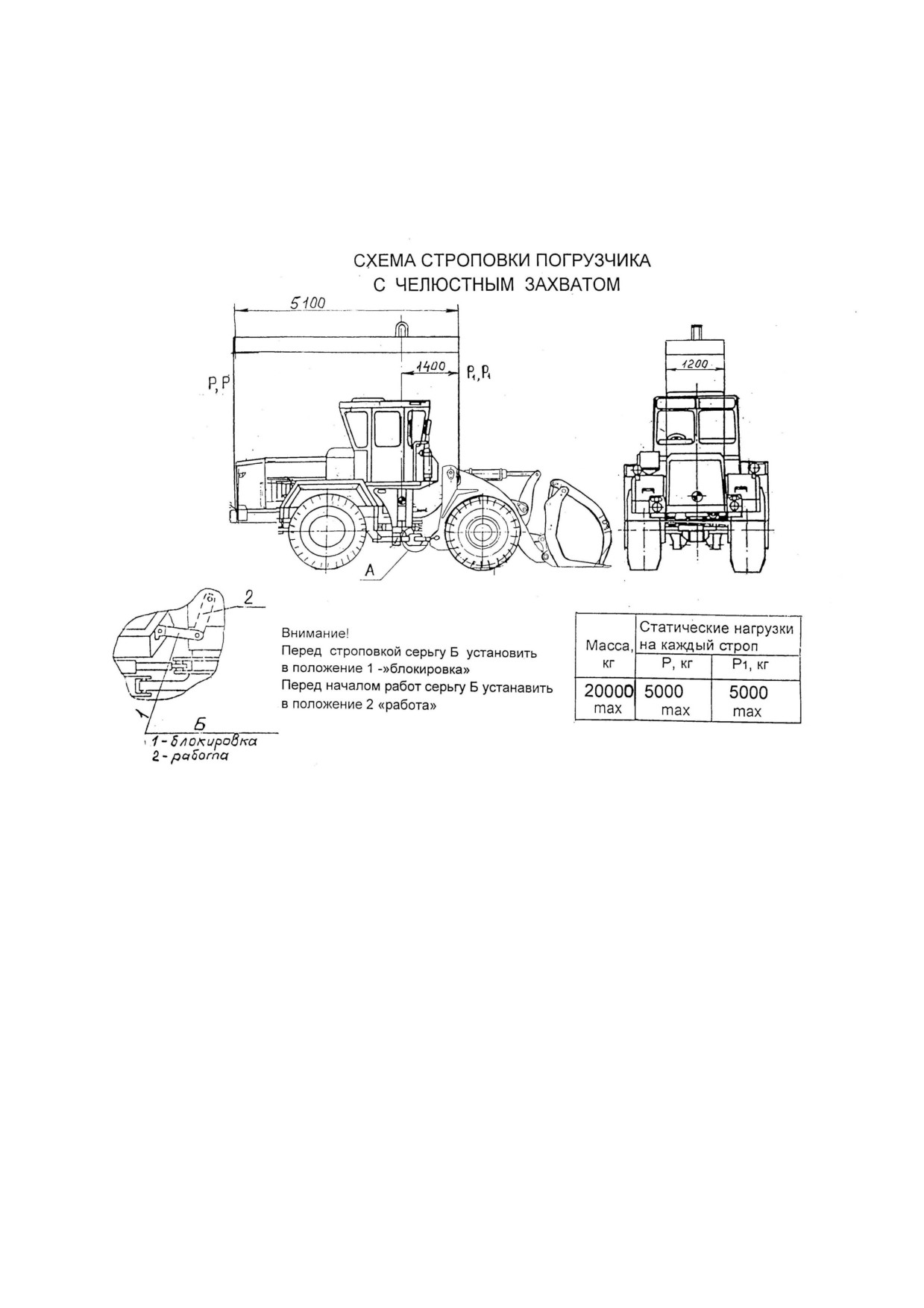

ПРИЛОЖЕНИЕ 3

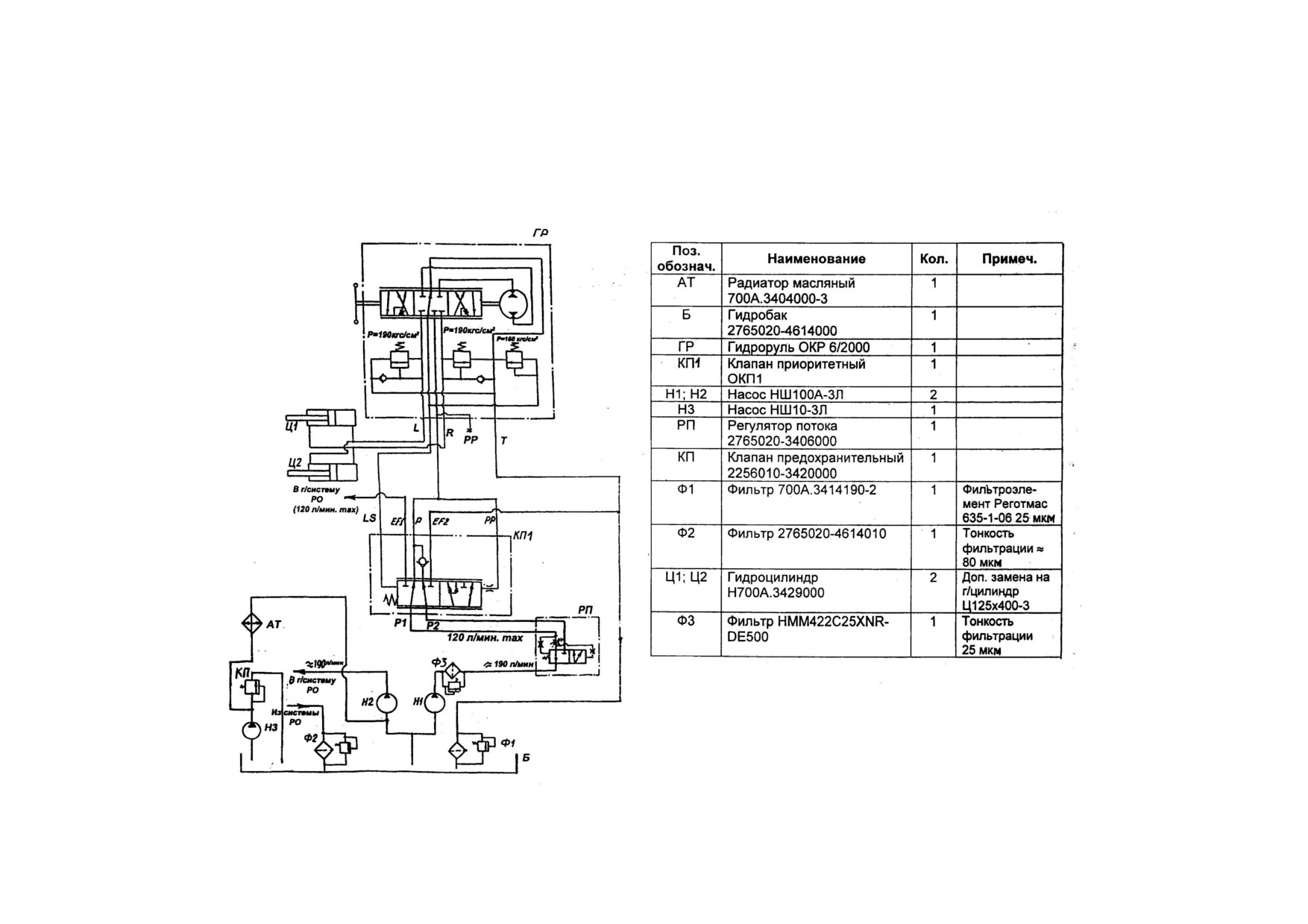

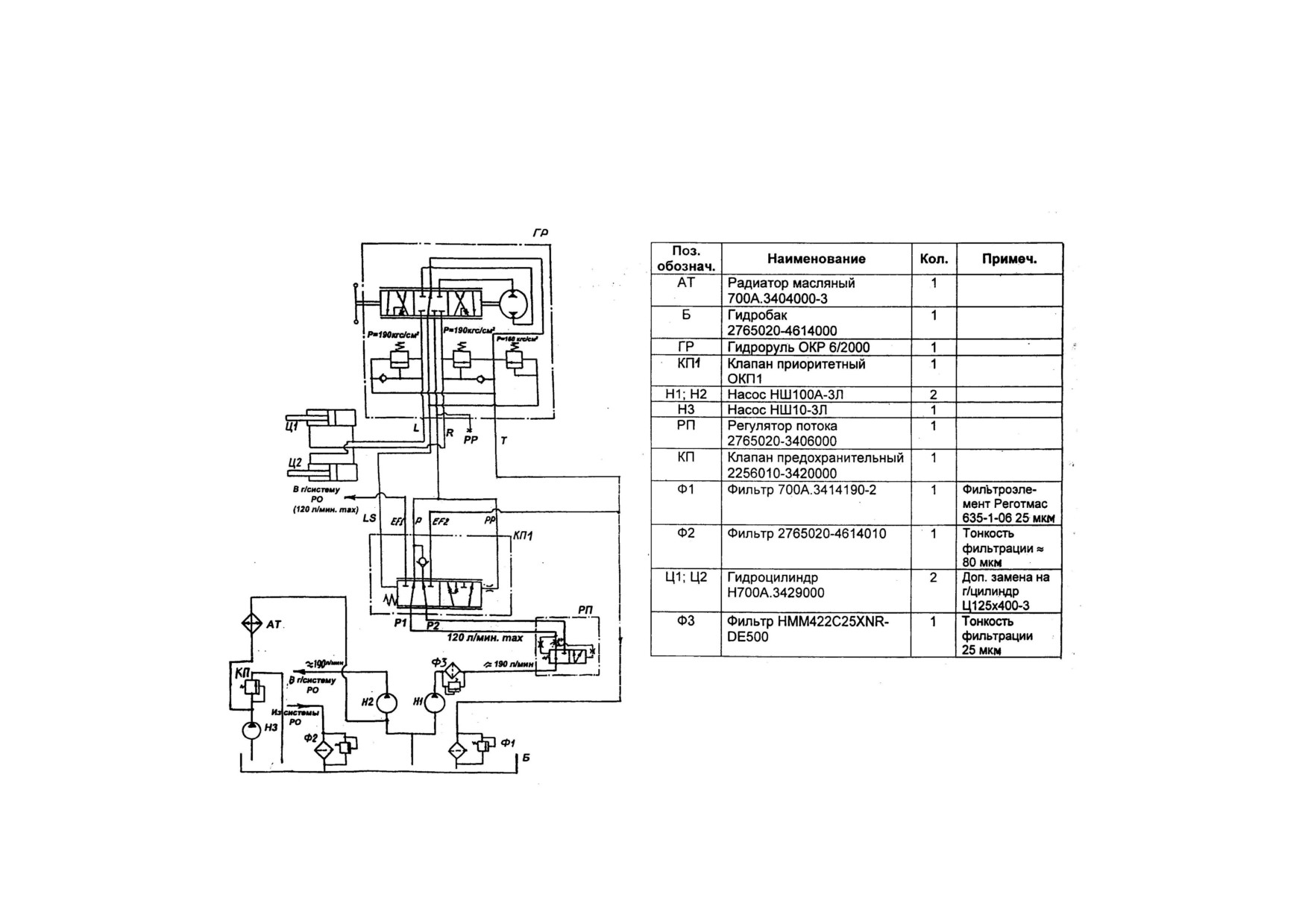

Схема гидравлическая принципиальная системы управления поворотом погрузчика К-702МА-ПК-6 с применением гидроруля ОКР 6/2000
ПРИЛОЖЕНИЕ 4
Эксплуатационная обкатка машины
Новая машина нуждается в обкатке, во время которой трущиеся детали, работая с
малыми нагрузками, хорошо прирабатываются друг к другу. Правильно проведённая
обкатка является необходимым условием долговечной работы машины. Обкатку про-
водить и после капитального ремонта.
В период обкатки не рекомендуется нагружать двигатель более 75% максимальной
мощности (работы средней тяжести).
Обкатку машины производить в течение 30…35 моточасов по специальному режиму,
включающему:
1. Обкатку двигателя на холостом ходу (согласно требованиям инструкции по эксплу-
атации двигателя) - 15 минут;
2. Работу машины с нагрузкой до 30% от номинального тягового усилия (лёгкие рабо-
ты) - 10 моточасов.
3. Работу машины с нагрузкой до 70% от номинального тягового усилия (работы
средней тяжести) - 20 моточасов.
Обкатку машины выполнять на режимах, исключающих возможность перегрузок дви-
гателя. Изменение режима обкатки достигается за счёт выбора видов выполняемых
работ, скорости машины.
В процессе работы машины на лёгких работах обкатку производить на всех режимах
и передачах переднего и заднего ходов, сопровождая работу машины крутыми пово-
ротами вправо и влево на "медленном" режиме и плавными поворотами на "быстром"
режиме.
Во время обкатки следить за работой двигателя, не допускать его перегрузок, паде-
ния частоты вращения коленчатого вала, наблюдать за работой агрегатов трансмис-
сии, гидросистем, пневмосистемы и электрооборудования, кроме этого, проверять,
нет ли течи из-под уплотнений, трубопроводов, посторонних шумов в двигателе и
других агрегатах машины.
Перед эксплуатационной обкаткой, во время и после её окончания необходимо про-
водить техническое обслуживание согласно подразделам 12.1 и 12.2.
ПРИЛОЖЕНИЕ 5
Журнал регистрации замеров внутреннего давления воздуха в шинах
Тип и марка трактора
Хозяйственный №
Дата
Серийный № шины
Серийный № шины
Серийный № шины
Серийный № шины
Примечание
Подпись
замера
проверяющего
Позиция
Давление
Позиция
Давление
Позиция
Давление
Позиция
Давление
Примечание. Если в машине обнаружено повышенное или пониженное давление, то при доведении его до эксплуатационной нормы в числи-
теле указывается величина внутреннего давления воздуха в шине в момент замера, а в знаменателе - величина давления после доведения его до
нормы.
ПРИЛОЖЕНИЕ 6
Карточка учета работы покрышки
Размер
Дата монтажа шин
Модель
Дата демонтажа шин
Серийный №
Марка машины и её хозяйственный №
Гаражный №
Пробег шины с начала эксплуатации
в километрах
в часах
Ответственный за учёт
(ПОДПИСЬ)
ПРИЛОЖЕНИЕ 7
Перечень элементов электрооборудования к
электросхеме погрузчика К-702МА-ПК-6
Поз.
Наименование
Кол.
Примечания
Обознач.
Без кондиционера "Август"
А1
Щиток управления ПЖД600И-1015410
1
FU23
Предохранитель термобиметаллический
1
299.3722 ТУ 37.003.1415-92
FU24
Предохранитель ПВ-20, 30В ТУ 16.522.001-82
1
FV
Свеча зажигания СН423 ТУ 37.003.634-79
1
ЕК
Электронагреватель топлива
1
М10
Электродвигатель МЭ252 ТУ 37.003.1281-86
1
SA6
Выключатель ВК317-06 ГОСТ ВД 3940-86
1
SA7, SA8
Выключатель В-45М ТУ 16-526.016-73
2
SB7
Выключатель кнопочный 11.3704
1
ТУ 37.003.710-80
TV
Коммутатор ТК-107А ТУ 37.003.484-78
1
ХТ13
Панель соединительная 16.3723
1
ОСТ 37.003.1358-88
YA
Электромагнит РС335
1
ВК1, ВК2
Датчик ТМ100 ТУ 37.003.271-76
2
Темп. охл. жид. и
масла двигат.
Датчики давления ТУ 37.003.387-78
ВР1
18.3829010
1
Масло двигателя
ВР2
19.3829010
1
Масло КП
ВР3
18.3829010
1
Масло ГТР
ВР4
Датчик давления 3902.3829 ГОСТ 1701-75
1
Воздух в пнев-
мосистеме
Тахомотосчетчик
BV1
Датчик 2001.3843 ТУ 37.003.1270-85
1
Спидометр
BV2
Датчик скорости 11.3843-У-ХЛ ТУ 37.003.1148-83
1
EL1, EL2,
Фара ФГ16-КУ ТУ 37.003.517-81
3
EL18
EL3
Лампа подкапотная ПД308А-У-ХЛ
1
ТУ 37.003.187-80
EL4
Плафон 11.3714010 ТУ 37.003.818-77
1
EL6…EL14
Лампа А24-2 ГОСТ 2023.1-88
9
EL16, EL17
Блок-фара 33.3711 ТУ 37.003.1187-83
2
EL19, EL20
Фара 313.3711 ГОСТ 3544-75
2
Доп. замена на
311.3711
EL21
Фонарь освещения номерного знака
1
ФП131-Б ГОСТ 6964-72
Предохранители ТУ 16.522.001-82
Поз.
Наименование
Кол.
Примечания
Обознач.
FU1
ПВ-60АС, 30 В
1
Прим. с блоком
защиты БЗ-30
FU2…FU4,
ПВ-10, 30 В
11
Прим. с блоком
FU7…FU14
защиты БЗ-20
FU5, FU6
ПВ-30, 30 В
2
Прим. с блоком
защиты БЗ-20
FU15
Предохранитель 543.3722 (90А)
1
ТУ 37.469.056-2002
11
Входят в блок
защиты БЗ-20
G
Генератор 5702.3701 ТУ 37.003.1328-87
1
Поставляется с
двигателем
GB1, GB2
Батарея 6СТ-190АПЗ ЖЮИК.563414.013ТУ
2
Сигналы звуковые безрупорные
ТУ 37.003.688-75
НА1
С313
1
НА2, НА3
С314
2
HL1, HL2
Фонарь задний 6702.3716 ГОСТ 6964-72
2
Повторители боковые указателей поворота
УП-101-Б ГОСТ 6964-72
HL3,
1
Левый
HL4
1
Правый
Лампы А24-2 ГОСТ 2023.1-88
HL8
1
Авар. темп. охл.
жидкости
HL14
1
Авар. темп. мас-
ла ГТР
HL20
1
Авар. давление
воздуха в реси-
вере I
Блоки контрольных ламп ТУ 37.003.1109-82
HL11
2311.3803-06
1
HL12
2311.3803-07
1
HL13
2311.3803-08
1
HL16
Фонарь контрольной лампы ПД20-Л1
1
Маячки
ТУ 37.003.293-76
HL17, HL18
Фонарь передний 231.3712 ГОСТ 6964-72
2
HL21, HL22
Маячок проблесковый МП-01-24
2
ТУ 4853-001-00421701-93
КА
Прерыватель указателей поворота
1
РС 951-А-У-ХЛ ТУ 37.453.056-82
КК1, КК3
Прерыватель контрольной лампы ручного тормо-
2
за РС 493 ТУ 37.003.588-77
Поз.
Наименование
Кол.
Примечания
Обознач.
КМ
Выключатель 1420.3737 ТУ 37.003.574-74
1
KV1
Регулятор напряжения 2712.3702
1
ТУ 37.463.120-91
Реле 901.3747 ТУ 37.003.1418-94:
Блокировка
KV2
1
"массы"
KV5
1
Звуковой сигнал
KV8
1
Стоп-сигнал
KV9
1
Откл. возбужде-
ния
Блокировка стар-
KV6
Реле 738.3747-20 ТУ 37.469.023-97
1
тера
М1
Стартер 25.3708-01 ТУ37.003.1059-81
1
М2
Отопитель "Зенит" (Доп. замена на отопитель
1
Верхний
ОС-7)
М3
Омыватель 1112.5208000-10 ТУ 37.003.639-87
1
Задний
М4,
Вентилятор кабины 526-8104210 ГОСТ 7402-84
1
Задний
Передний
М7
1
М8
Омыватель 1112.5208000-20 ТУ 37.003.639-87
1
Передний
М9
Отопитель "Зенит" (Доп. замена на отопитель
1
Нижний
ОС-7)
Р1
Спидометр электронный 31.3802
1
ТУ 37.453.077-86
Р2
Тахомотосчетчик электрический 18.3813
1
ТУ 37.453.078-86
Р3
Приемник указателя температуры 36.3807
1
Охл. жидкость
ТУ 37.003.941-79
Р4
Приемник указателя давления 33.3810
1
Масло двигателя
ТУ 37.003.387-78
Р5
Приемник указателя уровня топлива
1
УБ 170-01-У-ХЛ ТУ 37.003.614-79
Р7
Приемник указателя давления 14.3810
1
Масло в КПП
ТУ 37.003.387-78
Р8
Приемник указателя давления 3452.3810
1
Воздух в ПС
ТУ 37.003.387-78
Р9
Приёмник указателя температуры 36.3807
1
Масло двигателя
ТУ 37.003.941-79
PV
Счётчик моточасов-вольтметр УК34.2
1
РИВП.457381.001ТУ
SA1
Блок переключателей 89.3709-2 ТУ 37.461.012-96
1
SA3
Выключатель аварийной сигнализации
1
245.3710-01 ТУ 37.469.022-97
Поз.
Наименование
Кол.
Примечания
Обознач.
SA4
Выключатель ВК416Б-01 ТУ 37.003.1174-83
1
Подсветка при-
боров
Омыватели
SA5, SA6
Переключатель П150-14.10 ТУ 37.003.701-75
2
SA7, SA8
Выключатель ВК343-01.10 ТУ 37.003.701-75
2
Вентиляторы
SA9
Выключатель стартера и приборов 1202.3704-02
1
ТУ 37.003.529-77
Выключатели В-45М ТУ 16-526.016-73:
Маячки
SA10
1
SA11
1
Блок-фары
SA12
1
Фара поворотная
передняя
SA13
1
Фара поворотная
задняя
SA14
1
Отопитель ниж-
ний
SA15
1
Отопитель верх-
ний
SA16
1
Резерв
SВ1
Кнопка КН-1 106.510.010ТУ
1
"Масса"
SK1,
Сигнализатор ТМ111-01
2
Охл. жидкость
Масло ГТР
SK2
ТУ 37.003.569-80
SL
Датчик уровня топлива Э744Р-3800070
1
SP1
Сигнализатор давления
1
Фильтр двигате-
ля
Выключатели 2802.3829010 ТУ 37.453.092-93:
SP3
1
Задний ход
Фильтр КПП
SP6
1
SP4
Выключатель стоп-сигнала пневматический
1
Стоп-сигналы
Датчик аварийного давления воздуха
ДАДВ-01 ТУ РБ 07513211.004-94:
SP7
1
Стояночный
тормоз
Ресивер 1-го
SP9
1
контура
Ресивер 2-го
SP8
Датчик аварийного давления воздуха
1
контура
ДАДВ-02 ТУ РБ 07513211.004-94:
SP10
Датчик сигнализатора засорённости воздушного
1
фильтра 13.3839600 ТУ 37.003.1025-80
SP11
Сигнализатор засорённости напорного фильтра
1
Поставка с
фильтром
рулевого управления
Поз.
Наименование
Кол.
Примечания
Обознач.
SQ1
Выключатель блокировки стартера ВК 418
1
ТУ 37.003.188-76
VD4, VD5,
Диод КД202Д УЖ3.362.036ТУ
5
VD7…V9
VD16, VD17,
Диод Д242a А0336.206ТУ
3
VD19
Вилки ГЕО.364.107ТУ
ХР6, ХР29
ШР40П16НГ2
2
ХР7
ШР32П12НГ1
1
ХР8
ШР28ПК1НШ4
1
ХР30
Вилка ПС315-3723150 ТУ 37.003.229-79
2
Колодки штыревые ОСТ 37.003.032-88
502601
4
ХР5
1
ХР27
1
ХР37
1
ХР38
1
502602
3
ХР24
1
ХР32
1
ХР40
1
502604
3
ХР10
1
ХР22
1
ХР34
1
ХР17
502606
1
Розетки ГЕО.364.107ТУ
XS6
ШР40ПК16НГ2
1
XS7
ШР32ПК12НГ1
1
XS8
ШР28П1НШ4
1
XS29
ШР40ПК16ЭГ2
1
XS21
Розетка штепсельная 47К ТУ 16-526.359-74
1
XS28
Розетка ПС400-3723200 ТУ 37.003.228-77
1
XS30
Розетка ПС315-3723100-У-ХЛ ТУ 37.003.229-79
1
Колодки гнездовые ОСТ 37.003.032-88
602601
4
XS5
1
Поз.
Наименование
Кол.
Примечания
Обознач.
XS27
1
XS37
1
XS38
1
602602
10
XS2
1
XS3
1
XS9
1
XS16
1
XS20
1
XS24
1
XS32
1
XS35
1
XS40
1
XS63
1
602604
12
XS1
1
XS4
1
XS10
1
XS18
1
XS19
1
XS22
1
XS26
1
XS31
1
XS34
1
XS46
1
XS47
1
XS48
1
602606
6
XS11
1
XS12
1
XS13
1
XS14
1
XS17
2
XS15
602608
1
XS25
610608
1
Панели соединительные ОСТ 37.003.1358-88:
ХТ1 … ХТ4,
17.3723.000
9
ХТ7…ХТ11
ХТ5, ХТ6
14.3723.000
2
Поз.
Наименование
Кол.
Примечания
Обознач.
С кондиционером "Август"
А1
Щиток управления ПЖД600И-1015410
1
FU23
Предохранитель термобиметаллический
1
299.3722 ТУ 37.003.1415-92
FU24
Предохранитель ПВ-20, 30В ТУ 16.522.001-82
1
FV
Свеча зажигания СН423 ТУ 37.003.634-79
1
ЕК
Электронагреватель топлива
1
М10
Электродвигатель МЭ252 ТУ 37.003.1281-86
1
SA6
Выключатель ВК317-06 ГОСТ ВД 3940-86
1
SA7, SA8
Выключатель В-45М ТУ 16-526.016-73
2
SB7
Выключатель кнопочный 11.3704
1
ТУ 37.003.710-80
TV
Коммутатор ТК-107А ТУ 37.003.484-78
1
ХТ13
Панель соединительная 16.3723
1
ОСТ 37.003.1358-88
YA
Электромагнит РС335
1
А2
Кондиционер "Август"
1
А3
Пульт управления кондиционером
1
Темп. охл. жид. и
ВК1, ВК2
Датчик ТМ100 ТУ 37.003.271-76
2
масла двигат.
Датчики давления ТУ 37.003.387-78
Масло двигателя
ВР1
18.3829010
1
ВР2
19.3829010
1
Масло КП
ВР3
18.3829010
1
Масло ГТР
ВР4
Датчик давления 3902.3829 ГОСТ 1701-75
1
Воздух в пнев-
мосистеме
BV1
Датчик 2001.3843 ТУ 37.003.1270-85
1
Тахомотосчетчик
BV2
Датчик скорости 11.3843-У-ХЛ ТУ 37.003.1148-83
1
Спидометр
EL1, EL2,
Фара ФГ16-КУ ТУ 37.003.517-81
3
EL18
EL3
Лампа подкапотная ПД308А-У-ХЛ
1
ТУ 37.003.187-80
EL4
Плафон 11.3714010 ТУ 37.003.818-77
1
EL6…EL14
Лампа А24-2 ГОСТ 2023.1-88
9
EL16, EL17
Блок-фара 33.3711 ТУ 37.003.1187-83
2
EL19, EL20
Фара 313.3711 ГОСТ 3544-75
2
Доп. замена на
311.3711
EL21
Фонарь освещения номерного знака
1
ФП131-Б ГОСТ 6964-72
Предохранители ТУ 16.522.001-82
FU1
ПВ-60АС, 30 В
1
Прим. с блоком
защиты БЗ-30
Поз.
Наименование
Кол.
Примечания
Обознач.
FU2…FU4,
ПВ-10, 30 В
11
Прим. с блоком
FU7…FU14
защиты БЗ-20
FU5, FU6
ПВ-30, 30 В
2
Прим. с блоком
защиты БЗ-20
FU15
Предохранитель 543.3722 (90А)
1
ТУ 37.469.056-2002
11
Входят в блок
защиты БЗ-20
G
Генератор 5702.3701 ТУ 37.003.1328-87
1
Поставляется с
двигателем
GB1, GB2
Батарея 6СТ-190АПЗ ЖЮИК.563414.013ТУ
2
Сигналы звуковые безрупорные
ТУ 37.003.688-75
НА1
С313
1
НА2, НА3
С314
2
HL1, HL2
Фонарь задний 6702.3716 ГОСТ 6964-72
2
Повторители боковые указателей поворота
УП-101-Б ГОСТ 6964-72
HL3,
1
Левый
HL4
1
Правый
Лампы А24-2 ГОСТ 2023.1-88
HL8
1
Авар. темп. охл.
жидкости
HL14
1
Авар. темп. мас-
ла ГТР
HL20
1
Авар. давление
воздуха в реси-
вере I
Блоки контрольных ламп ТУ 37.003.1109-82
HL11
2311.3803-06
1
HL12
2311.3803-07
1
HL13
2311.3803-08
1
HL16
Фонарь контрольной лампы ПД20-Л1
1
Маячки
ТУ 37.003.293-76
HL17, HL18
Фонарь передний 231.3712 ГОСТ 6964-72
2
HL21, HL22
Маячок проблесковый МП-01-24
2
ТУ 4853-001-00421701-93
КА
Прерыватель указателей поворота
1
РС 951-А-У-ХЛ ТУ 37.453.056-82
КК1, КК3
Прерыватель контрольной лампы ручного тормо-
2
за РС 493 ТУ 37.003.588-77
КМ
Выключатель 1420.3737 ТУ 37.003.574-74
1
Поз.
Наименование
Кол.
Примечания
Обознач.
KV1
Регулятор напряжения 2712.3702
1
ТУ 37.463.120-91
Реле 901.3747 ТУ 37.003.1418-94:
KV2
1
Блокировка
"массы"
KV3
1
Компрессор кон-
диционера
KV4
1
Вентилятор кон-
диционера
KV5
1
Звуковой сигнал
KV8
1
Стоп-сигнал
KV9
1
Откл. возбужде-
ния
KV6
Реле 738.3747-20 ТУ 37.469.023-97
1
Блокировка стар-
тера
М1
Стартер 25.3708-01 ТУ37.003.1059-81
1
М2
Вентилятор кондиционера
1
Поставка с кон-
диционером
М3
Омыватель 1112.5208000-10 ТУ 37.003.639-87
1
Задний
М4,
Вентилятор кабины 526-8104210 ГОСТ 7402-84
1
Задний
Передний
М7
1
М8
Омыватель 1112.5208000-20 ТУ 37.003.639-87
1
Передний
М9
Отопитель "Зенит" (Доп. замена на отопитель
1
Нижний
ОС-7)
Р1
Спидометр электронный 31.3802
1
ТУ 37.453.077-86
Р2
Тахомотосчетчик электрический 18.3813
1
ТУ 37.453.078-86
Р3
Приемник указателя температуры 36.3807
1
Охл. жидкость
ТУ 37.003.941-79
Р4
Приемник указателя давления 33.3810
1
Масло двигателя
ТУ 37.003.387-78
Р5
Приемник указателя уровня топлива
1
УБ 170-01-У-ХЛ ТУ 37.003.614-79
Р7
Приемник указателя давления 14.3810
1
Масло в КПП
ТУ 37.003.387-78
Р8
Приемник указателя давления 3452.3810
1
Воздух в ПС
ТУ 37.003.387-78
Р9
Приёмник указателя температуры 36.3807
1
Масло двигателя
ТУ 37.003.941-79
PV
Счётчик моточасов-вольтметр УК34.2
1
РИВП.457381.001ТУ
SA1
Блок переключателей 89.3709-2 ТУ 37.461.012-96
1
содержание .. 7 8 9 10 ..
