Трактора «КИРОВЕЦ» К-424. Инструкция по эксплуатации (2017 год) - часть 10









Приложение 1

Схема пневматической системы





нажмите на картинку для увеличения





ПРИЛОЖЕНИЕ 1А

Перечень элементов пневмосистемы





Позиция

Наименование

Примечание

ВМО

Влагомаслоотделитель с регулятором давления 14.3512010-10



ГС

Головка соединительная типа «А» 100-35 21010



Д1

Датчик давления 28 02.38 29



ДД1,ДД2

Датчик давления 626072.3829



ДВ1

Датчик давления воздуха 18.3829010



КЗ

Клапан защитный двойной 100-35 15 110



КК1, КК2

Клапан контрольного вывода VPC М 16x1,5-М 16x1,5-S



ККЗ, КК4

Клапан контрольного вывода VPC М22х 1,5-М 16x1,5-S



КСК

Клапан слива конденсата 100-35 13 110



КУ

Клапан управления тормозами прицепа с одноповоротным приводом 100-35 22 110



КЭМ1,

КЭМ2

Клапан электромагнитный пневматический КЭМ 16 24В 15Br4 НЗ



КР

Кран разобщительный 100-35 20 010



КТ

Кран тормозной двухсекционный с педалью 16.3514108



КТР1

Кран тормозной обратного действия с ручным управлением 11- 3537510



Ml,М2

Манометр М043-Р06



ПГ1, ПГ2

Пневмогидроиреобразовагель LG-40B-000

Допускается замена на пнев­могидроусили­тель



Пневмогидроусилитель тормозов PMZ. 16.00.01.002



РД1, РД2

Регулятор давления M008-RS46



Р1

Ресивер 53205-3513015



1

Труба 708.2-35 00 030-3



2

Кольцо 2256010-45.50.075-10



3

Переходник 744Р-35 00 012



4

Переходник 744Р-35 00 064-1



7

Заглушка S2610 М16х 1,5



8

Кольцо врезное S12L/SZKRzO



9

Переходник D2502 М22х1,5-М22х1,5



10

Переходник S2601 12-М 16х 1,5



11

Переходник D2522 M12xl,25-M12xl,5-RF01



13

Тройник горизонтальный D2072 Ml6x1,5-М 12x1,5



14

Тройник горизонтальный D2072 М16х1,5-М22х1,5



15

Тройник вертикальный D2072 М 16x1,5-Ml6x1,5



16

Тройник вертикальный D2072 М16х1,5-М22х1,5



17

Угольник EWA12LHz3



19

Фитинг прямой с накидной гайкой 1511 10/8-1/8



20 Фитинг угловой с накидной гайкой 1525 10/8-1/8









21

Фитинг угловой с накидной гайкой 1500 10/8-1/8

22

Фитинг прямой 9510 6-02

23

Фитинг прямой 9512 6-М 12x1,5

24

Фитинг прямой 9512 6-М 16х 1,5

25

Фитинг прямой 951210-М 16х 1,5

26

Фитинг прямой 9512 10-М22х1,5

27

Фитинг прямой 9502 10-М 12x1,5

28

Фитинг прямой 9502 10-М 16х 1,5

29

Фитинг прямой 9502 10-М22х1,5

31

Штуцер XGE12M22ZLWDPz3



Трубки 6/4 DIN 74324

33

L=200±5

34

L=600±5

35

L=1800±5



Трубки 10/8 DIN 74324

37

L=1900±10

38

L=1700±10

39

L=2860±10

40

L=4400±10

41

L=730±10

42

L=2460±10

43

L=360±10

44

L=2130±10

45

L=3400±10

46

L=440±10

47

L=3820±10

48

L=1000±10

49

L=1160±10

50

L=1220±10

51

L=1160±10

55

Рукав 1SN12-DK0L-CEL (Ml8x1,5) L=550

56

Рукав 12x20-1,6 ГОСТ 10326-76









Приложение 2

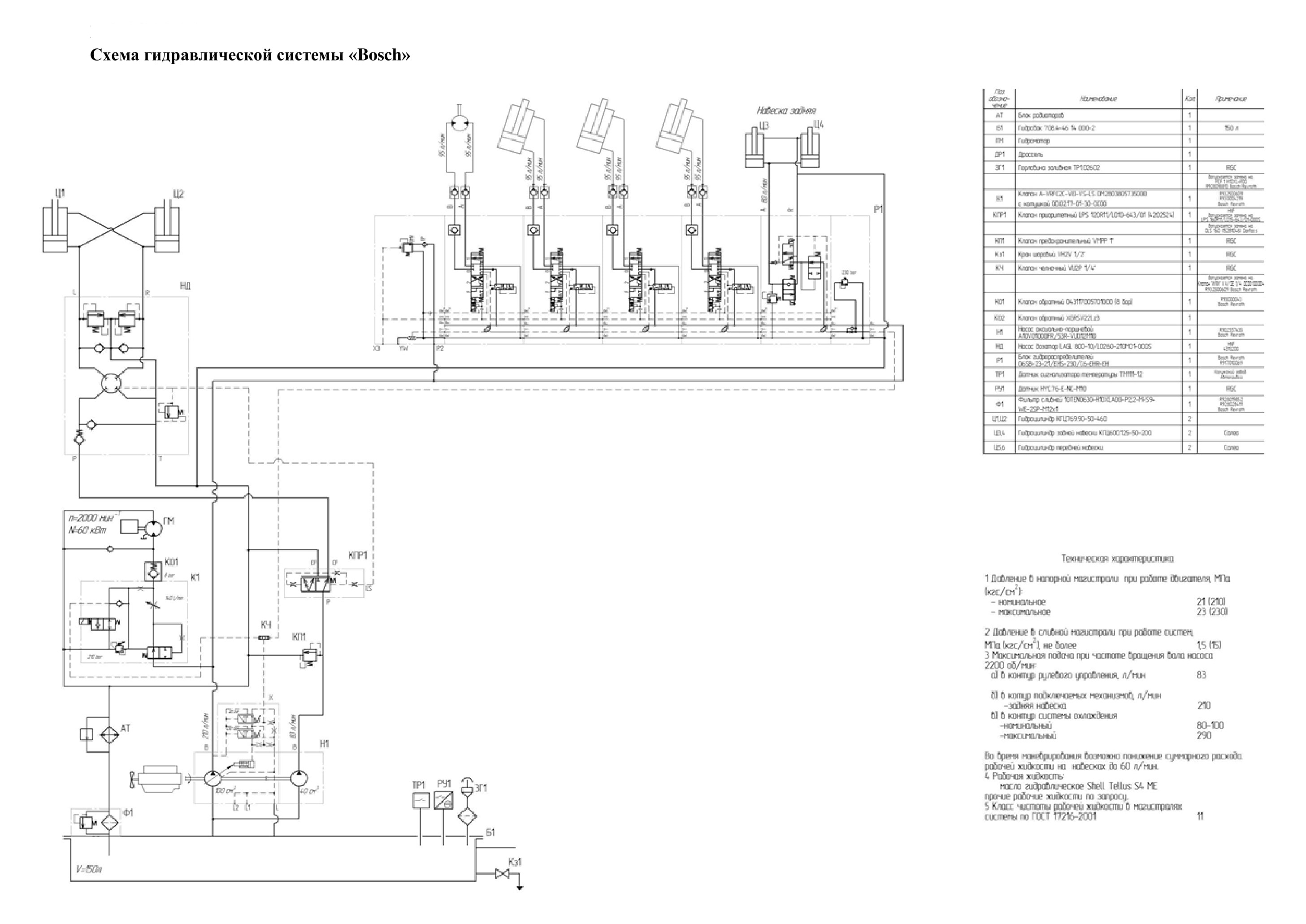

Схема гидравлической системы Bosh



нажмите на картинку для увеличения







Приложение 2.1

Схема гидравлической системы Bosh с МОМГР

нажмите на картинку для увеличения







ПРИЛОЖЕНИЕ 2А

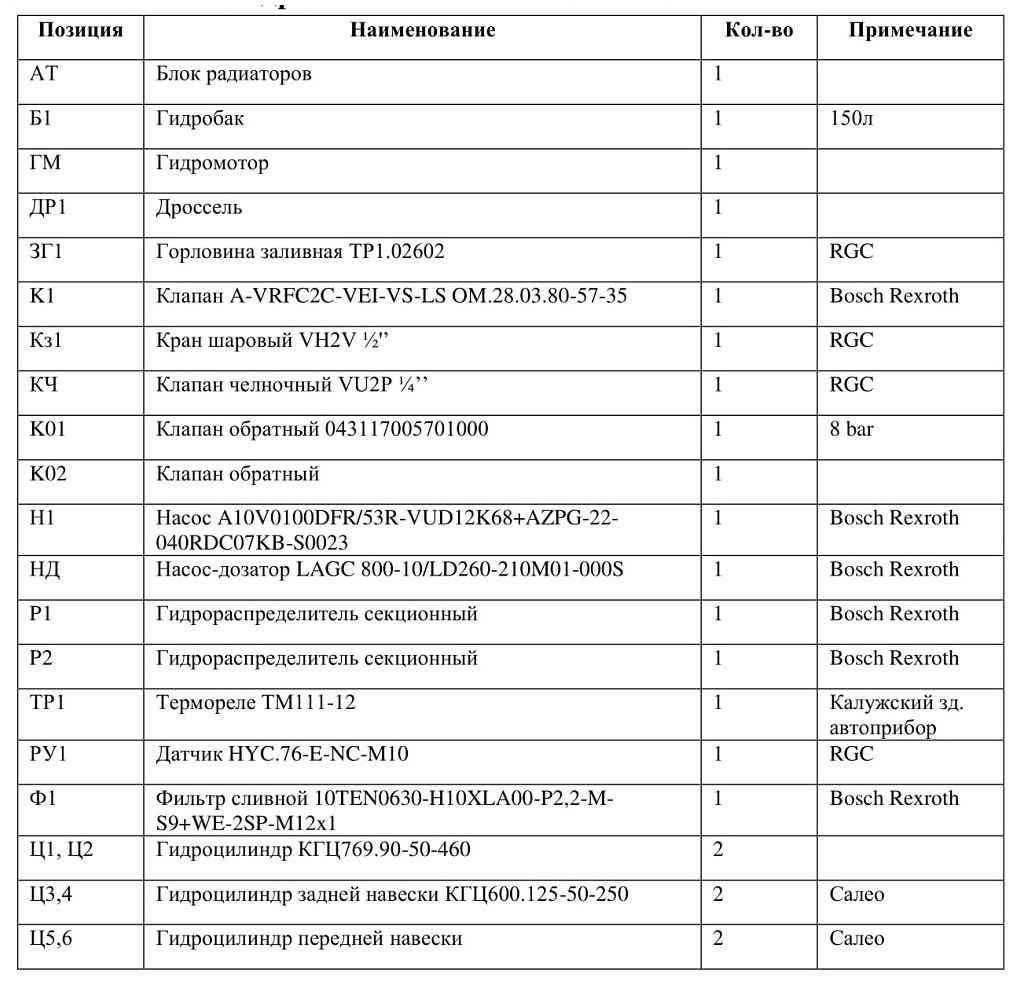

Перечень элементов гидравлической системы «Bosch»







ПРИЛОЖЕНИЕ 3

Значения моментов затяжки крепежа основных узлов









ПРИЛОЖЕНИЕ 4

Максимальные крутящие моменты затяжки соединений мостов, Нм

Номинальный диаметр резьбы d, мм

Размер под ключ S

Шаг резьбы, мм

Класс прочности по ГОСТ 1759-70

Болт

8.8

10.9

Гайка

6; 8

8; 10

6

10

1

9.80

12.25

8

12- 14

1.25

24.51

35.30

10

14- 17



54.92

68.64

12

17 - 19



98.06

122.58

14

19-22

1.5

156.91

196.13

16

22-24



215.74

313.81

18

24-27



313.81

431.49

20

27 - 30



490.33

608.01

22

30-32



608.01

784.53

24

32-36



784.53

980.65









ПРИЛОЖЕНИЕ 5

Заправочные ёмкости

Наименование ёмкости

Объем, л

Марка рабочих жидкостей

Бак топливный

(2 бака топливных (по ходу):

правый / левый)

450+50 250 / 250

Топливо дизельное ГОСТ 305-82 летом: Л-0,2-40; Jl-0,5-40 зимой: минус 35-3-0,5; А-0,2; А-0,4

Система смазки: ЯМЗ 53625

23

См. табл. смазки

Система охлаждения дизеля: ЯМЗ -53625

50

Автоохлаждающая жидкость Тосол-А-40М

Гидросистема управления поворо­том и навесного оборудования

150



Г идросистема коробки передач ZF 6WG210

55



Картер главной и конечных пере­дач ведущих мостов Мост 420.2300.000

26-30

См. табл. 15

Система кондиционирования воз­духа

-хладон R134а

-масло рефрижераторное PAG- SP20 (Н14-002-443)

1,7+0,1кг 275 см3









Примечание. Данные по количеству хладона и рефрижераторного масла приведены для системы, заправленной на заводе-изготовителе. При перезаправке системы в эксплуатации для определения необходимого количества масла в компрессор следует проконсультироваться у специалистов Петербургского тракторного завода или специализированного предприятия по обслуживанию кондиционеров.







ПРИЛОЖЕНИЕ 6

Журнал регистрации замеров внутреннего давления воздуха в шинах

Тип и марка трактора Хозяйственный №

Дата

замера



Серийный № шины

Серийный № шины

Серийный № шины

Серийный № шины

Примеча­

ние

Подпись

проверяющего



Позиция

Давление

Позиция

Давление

Позиция

Давление

Позиция

Давление

































ПРИЛОЖЕНИЕ 7 Карточка учёта работы шины







Электрическая схема



нажмите на картинку для увеличения





ПРИЛОЖЕНИЕ 8 А

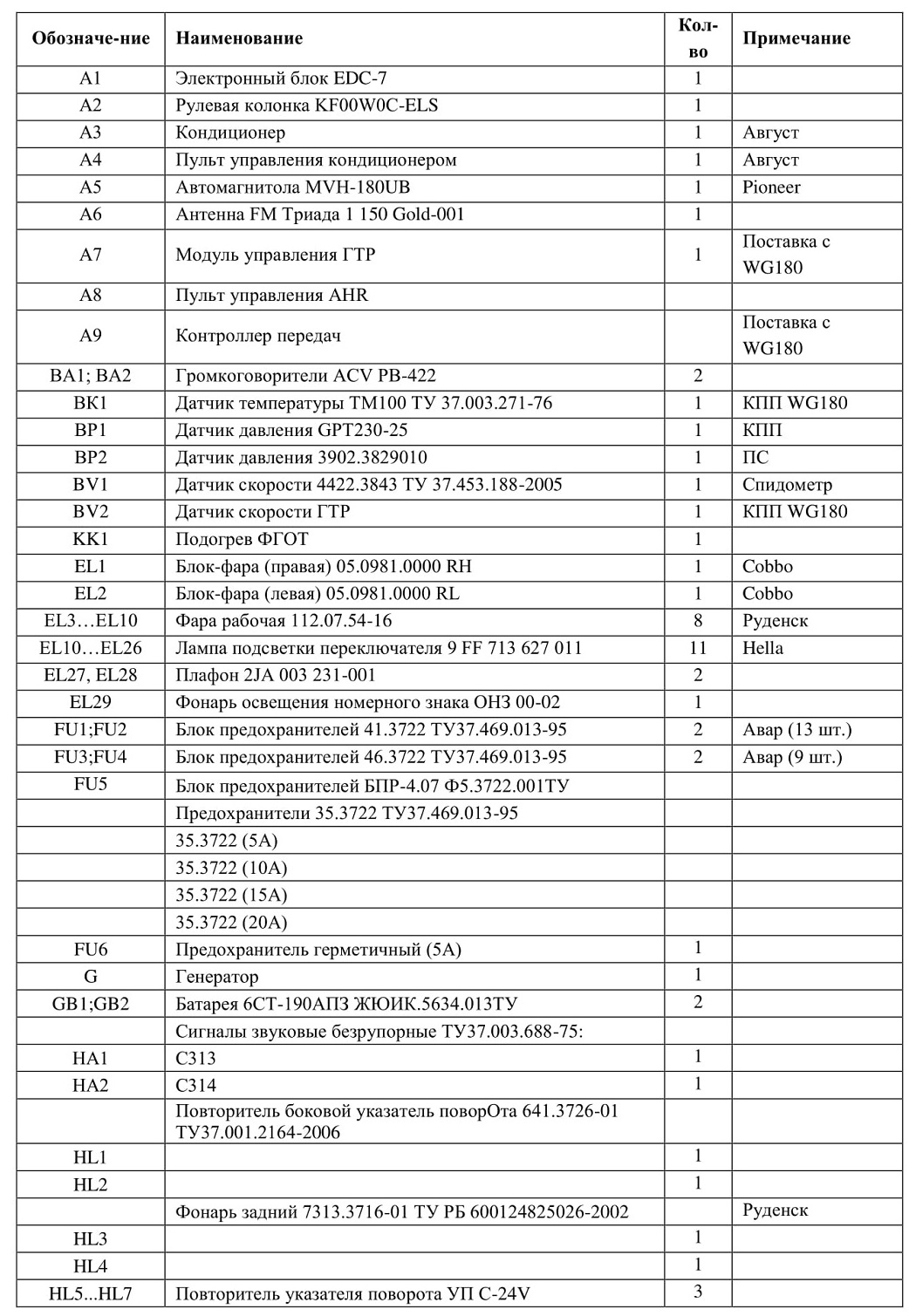

Перечень элементов электрооборудования к электро-схеме





ПРИЛОЖЕНИЕ 8Б

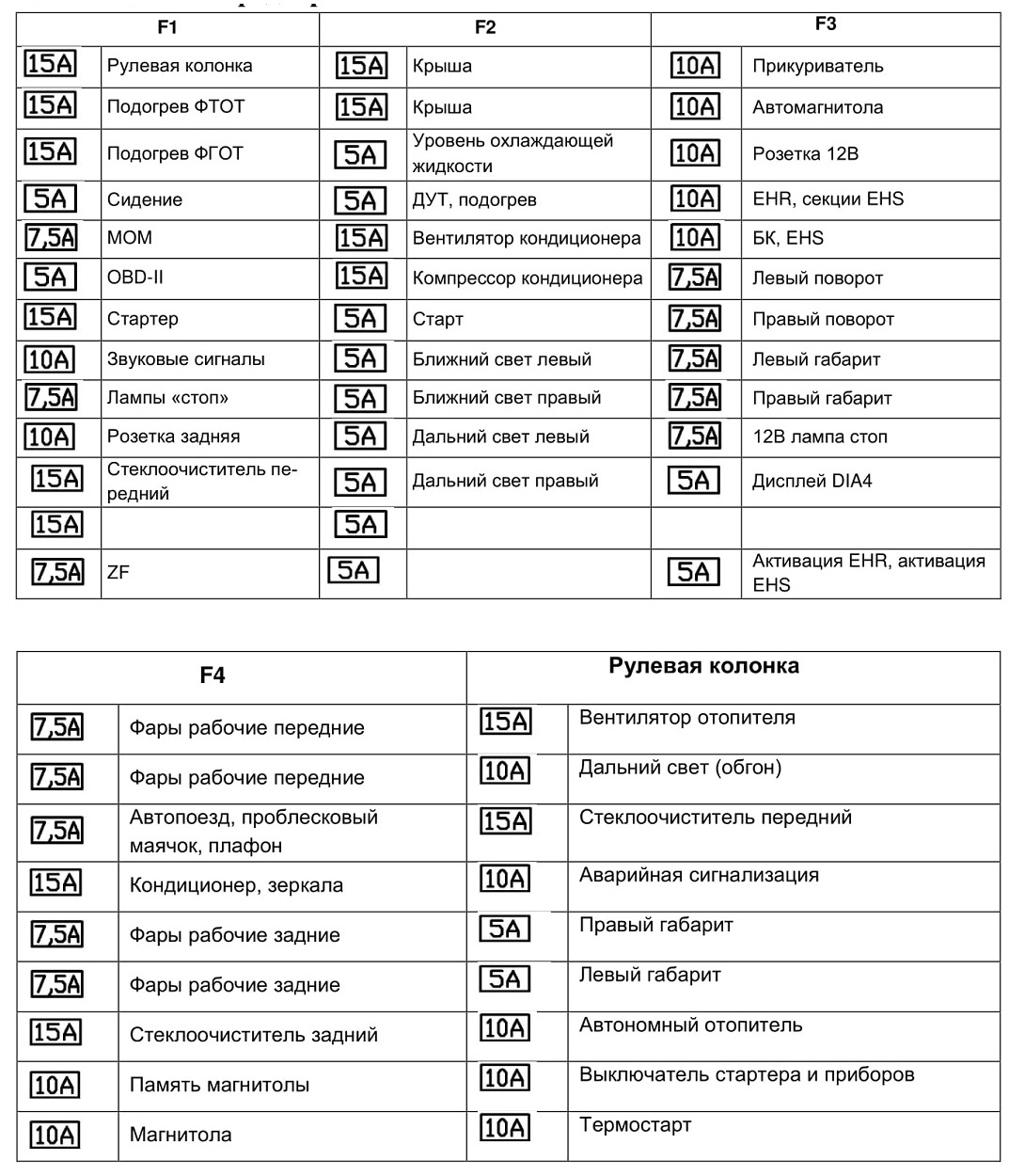

Блоки плавких предохранителей
