Датчик расхода Метран-303ПР. Руководство - часть 6









24

Частота образования вихрей за телом обтекания пропорциональна скорости

потока. Детектирование вихрей и определение частоты их образования позволяет
определить скорость и объемный расход среды.

В  качестве  тела  обтекания  применяется  призма  трапецеидального  сечения,  а

детектирование вихрей производится с помощью ультразвукового луча.

1.4.2 Описание функциональной схемы
Преобразователи состоят из проточной части и электронного блока.
Блок-схема преобразователей приведена на рисунке 1.2.



















В  корпусе  проточной  части  расположены  тело  обтекания - призма

трапецеидальной формы поз.1, пьезоизлучатель ПИ поз.2, пьезоприемник ПП поз.3

и термодатчик поз.7.

Электронный  блок  включает  в  себя  генератор  поз.4,  фазовый  детектор  поз.5,

микропроцессорный  адаптивный  фильтр  с  блоком  формирования  выходных

сигналов поз.6.

Тело обтекания расположено на входе жидкости в проточную часть. При обтекании

этого  тела  потоком  жидкости  за  ним  образуется  вихревая  дорожка,  частота  следования

вихрей в которой с высокой точностью пропорциональна объемному расходу.

За телом обтекания в корпусе проточной части диаметрально противоположно

друг другу расположены ультразвуковые ПИ и ПП. На ПИ от генератора подается

переменное  напряжение,  которое  преобразуется  в  ультразвуковые  колебания.

Пройдя  через  поток,  эти  колебания  в  результате  взаимодействия  с  вихрями

оказываются модулированными по фазе. ПП ультразвуковые колебания преобразует

в  электрические,  которые  поступают  в  фазовый  детектор.  Фазовый  детектор

Рисунок 1.2 - Блок-схема преобразователей





25

определяет разность фаз между сигналами с приемника и опорного генератора. На

выходе  фазового  детектора  образуется  напряжение,  частота  изменения  которого

равна частоте образования вихрей и является мерой расхода.

Для  фильтрации  случайных  составляющих  сигнал  с  фазового  детектора

подается на микропроцессорный адаптивный фильтр и затем в блок формирования

выходных сигналов.

Таким  образом,  в  результате  преобразований  и  программной  обработки

электронный модуль формирует выходные сигналы, указанные в 1.2.4.

Для  увеличения  точности  измерения  малых  расходов,  где  характеристика

преобразователя нелинейная и зависит от температуры теплоносителя, в проточную

часть

установлен

термодатчик.

Показания

термодатчика

автоматически

учитываются при вычислении расхода в области его малых значений.

1.4.3 Конструкция преобразователей

Основные  элементы конструкции преобразователей приведены на рисунке 1.3.

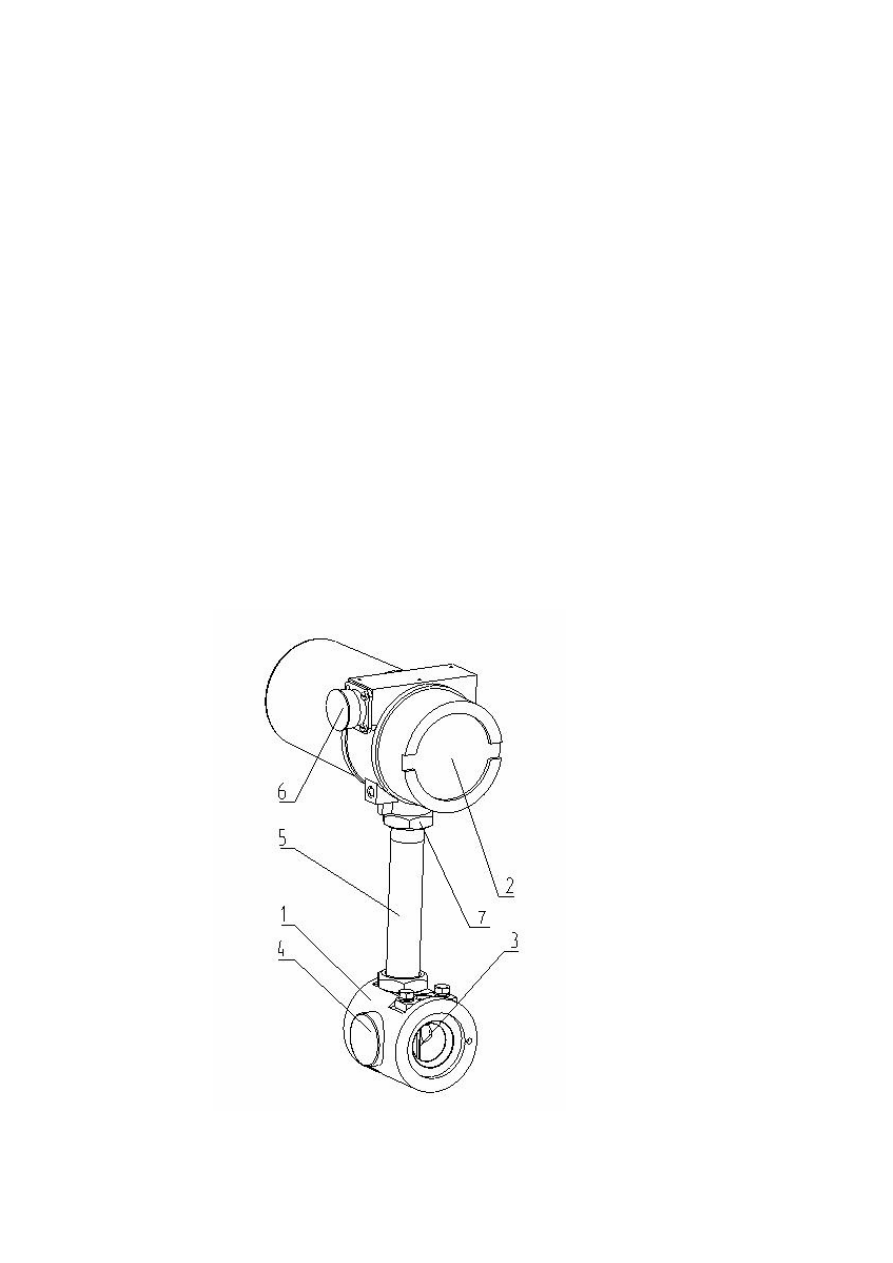

Рисунок 1.3 – Внешний вид преобразователей





26

Преобразователь  состоит  из  двух  основных  частей:  проточной  части  поз. 1 и

электронного преобразователя поз.2.

Проточная  часть  преобразователя  (поз.1)  представляет  собой  полый  цилиндр

специальной  конструкции,  в  котором  установлены  тело  обтекания  (поз.3)

термодатчик  и  пьезопреобразователи.  Пьезопреобразователи  закрыты  защитными

крышками поз. 4.

Для  снижения  требований  к  длинам  прямых  участков  до  и  после

преобразователя  и  повышения  стабильности  метрологических  характеристик
преобразователя используются конические сужения потока – конфузор и диффузор,
устанавливаемые  на  входе  в  проточную  часть  и  выходе  из  неё.
У  преобразователей  исполнения  А  конфузор  и  диффузор  выполнены
непосредственно  в  проточной  части,  у  преобразователей  исполнения  Б
конфузор

и

диффузор

изготовляются

и

монтируются

отдельно.

У преобразователей Ду250 и Ду300 мм конфузоры и диффузоры отсутствуют.

Общий вид преобразователей, габаритные и установочные размеры приведены

в приложении Е.

Для увеличения срока службы преобразователя и минимизации отложений на

проточной части она изготовлена из нержавеющей стали и обработана по высокому
классу чистоты поверхности (Ra 3,2).

Для проведения периодической поверки тело обтекания выполнено съемным.

Извлечение и установку тела обтекания следует производить согласно 3.5.

Электронный  преобразователь  (поз.2)  размещен  в  отдельном  корпусе  в

соответствии  с  рисунком  1.3, выполнен  из  алюминиевого  сплава.  Электронный
преобразователь  соединен  с  проточной  частью  трубчатым  кронштейном  поз.5.  В
корпусе размещены электронные платы и клеммная колодка.

На  боковой  стороне  корпуса  электронного  преобразователя  располагается

штепсельный  разъем  (поз.6) -  вилка  типа  2РМГ14Б4Ш1Е2 (ШР),  служащая  для
соединения  преобразователя  со  вторичными  приборами.  При  исполнении
преобразователей с сальниковым вводом ШР отсутствует, а в корпусе электронного
преобразователя  выполнено  резьбовое  отверстие  для  ввинчивания  уплотняющего
штуцера.  Корпус  электронного  преобразователя  закрыт  крышками,  уплотнение





27

которых производится резиновыми кольцами, что обеспечивает защиту электронной
части от пыли и влаги.

ЖКИ  размещается  под  стеклом  крышки  электронного  преобразователя.  У

преобразователей без ЖКИ крышка выполнена без стекла.

1.4.5 Выбор типоразмера преобразователей

Одним  из  важнейших  условий  штатной  работы  преобразователей  и  получения

достоверных  результатов  измерений  при  организации  учета  энергоносителей

является  выбор  оптимального  типоразмера  преобразователей,  основными

критериями которого служат:

-



соответствие  характеристик  преобразователей  реальным  технологическим

параметрам (диапазону реальных расходов, давлению в сети, свойствам измеряемой

среды);

-



диаметр условного прохода трубопровода;

-



оценка дополнительных гидравлических потерь;

-



наличие элементов автоматики и регулирования.

При  анализе  характеристик  преобразователей  необходимо  располагать

сведениями  о  реальных  параметрах  контролируемой  жидкости  в  трубопроводе  и

рассматривать  этот  фактор  в  комплексе,  учитывая  тепловую  нагрузку  на  объект  и

температурный  график  (для  систем  теплоснабжения),  количество  водоразборных

устройств  (для  систем  горячего  и  холодного  водоснабжения)  и  режимы

потребления.

Диаметр  условного  прохода  трубопровода  зачастую  значительно  больше

диаметра  условного  прохода  монтируемого  преобразователя,  поскольку  реальные

расходы,  как  правило,  меньше  максимальных  величин,  поэтому  не  следует

отождествлять  диаметр  условного  прохода  трубопровода  с  диаметром  условного

прохода преобразователя.

При  оценке  дополнительных  гидравлических  потерь,  обусловленных

установкой  преобразователя,  важными  показателями  являются  значения
