28

располагаемого  напора  и  перепада  давления  в  трубопроводе.  Меньшее

сопротивление имеет преобразователь, диаметр условного прохода которого ближе

к  диаметру  условного  прохода  трубопровода  (методика  оценки  потерь  давления

приведена  в  приложении  Ж).  Выбирая  преобразователь  необходимо  также

учитывать  наличие  в  системе  элементов  автоматики  и  регулирования,  поскольку

при  регулировании  может  возникнуть  такой  режим,  когда  расход  энергоносителя

может  оказаться  в  области  минимального  расхода  (или    ниже)  для  выбранного

типоразмера преобразователя.

Таким  образом,  принимая  во  внимание  вышеизложенное  и  учитывая

погрешность  измерений,  необходимо  стремиться,  чтобы  реальный  расход

контролируемой  жидкости  находился  во  второй  трети  диапазона  расхода

выбранного типоразмера преобразователя.

1.5 Маркировка и пломбирование

1.5.1 Маркировка

1.5.1.1  Маркировка  преобразователей  производится  на  табличке,  прикрепленной  к

корпусу электронного блока, и содержит следующую информацию:

-



товарный знак предприятия-изготовителя;

-



знак утверждения типа средства измерений;

-



наименование преобразователя;

-



технические характеристики:

-



типоразмер (Ду);

-



максимальный расход (Q

max

);

-



напряжение питания (U

пит

);

-



максимальное рабочее давление (Р

раб

);

-



 вид исполнения (общепромышленное или взрывозащищённое);

-



год выпуска и заводской номер преобразователя.

1.5.1.2  На  отдельной  табличке,  прикрепленной  к  преобразователям

взрывозащищённого  исполнения  Метран-303ПР-Ех,  выполнена  выступающая  на

высоту (0,2…0,5)мм маркировка по взрывозащите:





29

 «ЕхiaIICT6  Х, U

i

≤24B, I

i

≤120 мА, L

i

≤0,15 мГн, С

i

≤0,01 мкФ, -40°C≤t

a

≤+70°C

(или -10

°C≤ta≤+70°C), ВНИИФТРИ № РОСС RU.ГБ06.В00191»,

где  U

i

, I

i

  –



значения  максимального  входного  напряжения  и  тока

соответственно;

t

a

 – диапазон значений температуры окружающей среды;

 L

i

  и  C

i

 – значения  максимальной  внутренней  индуктивности  и  ёмкости

соответственно.

1.5.1.3 На корпусе проточной части стрелкой указано направление потока рабочей

среды для правильной установки преобразователей на трубопровод.

1.5.2 Пломбирование

1.5.2.1 Пломбирование производится с целью подтверждения прохождения

преобразователем первичной или периодической поверок.

1.5.2.2  Пломбирование  преобразователя  осуществляется  установкой  навесной

пломбы  Госповерителя  на  контровочную  проволоку  болтов,  крепящих  тело

обтекания  в  проточной  части  преобразователя,  и  установкой  мастичных  пломб

Госповерителя  поз. 1 и  пломбы  ОТК  поз. 4 на  корпусные  детали  электронного

преобразователя в соответствии с рисунком 1.4.

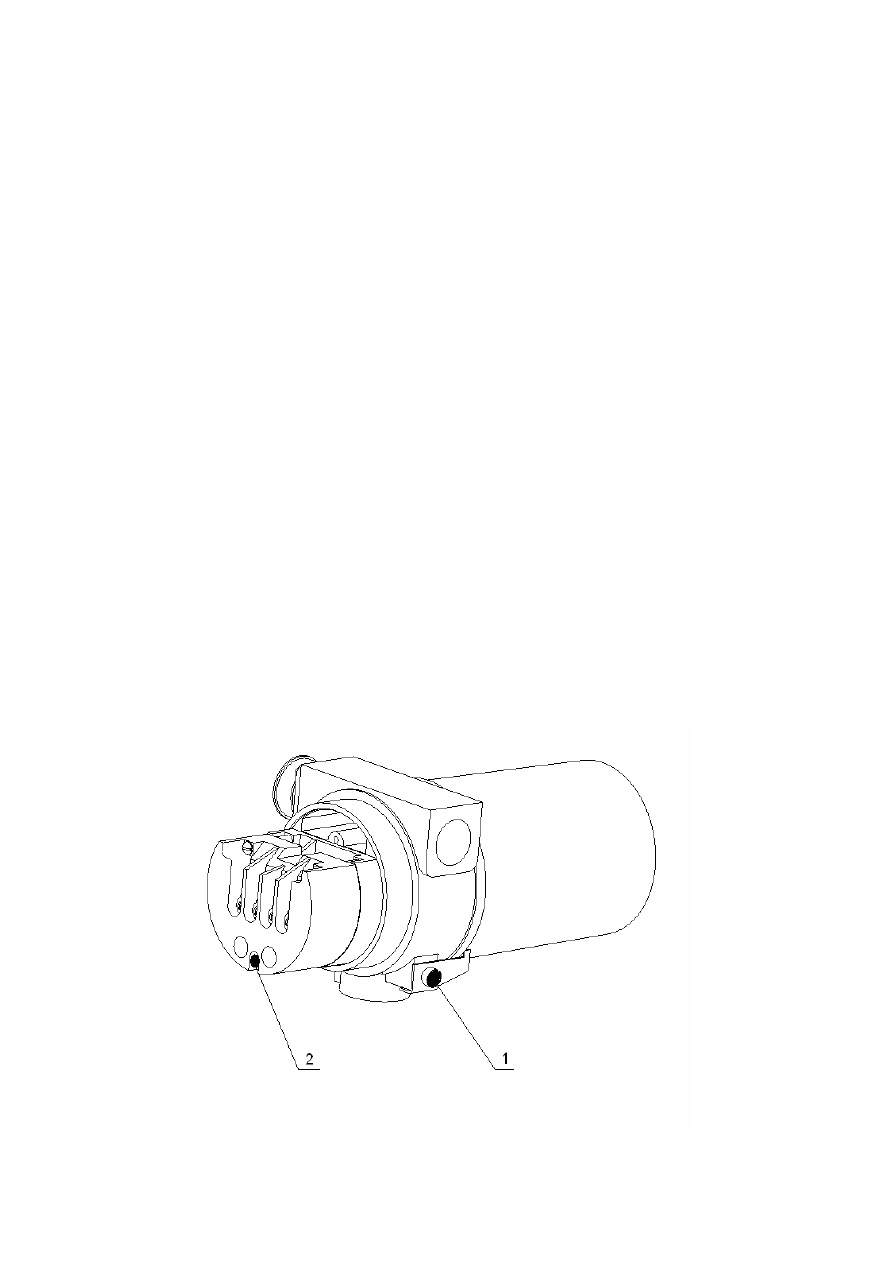

Рисунок 1.4 – Места установки пломб на электронный преобразователь





30

1.6 Упаковка

1.6.1

Упаковывание

преобразователей

производится

в

закрытых

вентилируемых помещениях при температуре окружающего воздуха от плюс 15 до

плюс 40 ºС  и  относительной  влажности  до 80 % при  отсутствии  в  окружающей

среде агрессивных примесей.

1.6.2  Перед  упаковыванием  штепсельный  разъём  или  сальниковый  ввод

закрывают колпачком или заглушкой.

1.6.3  Консервация  обеспечивается  размещением  картонной  коробки  с

преобразователем  в  плёночный  чехол  с  влагопоглотителем – силикагелем.

Допускается  преобразователь  непосредственно  помещать  в  плёночный  чехол  с

влагопоглотителем.

Средства  консервации  должны  соответствовать  варианту  защиты  В3-10

ГОСТ 9.014. Предельный срок защиты без переконсервации – 1 год.

Контроль относительной влажности внутри изолированного объёма в упако-

вочной коробке осуществляется весовым методом. Максимальное допустимое

обводнение силикагеля до переконсервации не должно превышать 26 % от его

массы. В паспорте на преобразователь указывается масса сухого силикагеля при

зачехлении.

1.6.4  Преобразователь,  монтажные  и  запасные  части,  поставляемые  с  ним,

завёрнуты в упаковочную бумагу и уложены в потребительскую тару – коробку из

картона.  Преобразователи,  монтажные  и  запасные  части  должны  быть  отделены

друг от друга и уплотнены в коробке с помощью прокладок из картона.

Вместе  с  преобразователем  в  коробку  уложена  техническая  документация  и

мешочек  с  силикагелем.  Техническую  документацию  помещают  в  чехол  из

полиэтиленовой плёнки.

Коробки  уложены  в  транспортную  тару – деревянные  или  фанерные  ящики.

Ящики внутри выстланы битумированной бумагой. Свободное пространство между

коробками и ящиком заполнено амортизационным материалом или прокладками.

1.6.5 Масса транспортной тары с преобразователями не превышает 50 кг.





31

1.7 Обеспечение взрывозащищённости

1.7.1 Обеспечение взрывозащищённости преобразователей Метран-303ПР-Ех

достигается за счёт:

-  ограничения  максимального  входного  тока (I ≤ 120 мА)  и  максимального

входного напряжения (U ≤ 24 В)  электрических  цепей,  работающих  в  комплекте  с

ними вторичных приборов до искробезопасных значений;

-

выполнения  конструкции  электронного  блока  преобразователя  в

соответствии с требованиями ГОСТ Р 51330.0 и ГОСТ Р 51330.10.

Ограничение  тока  и  напряжения  в  электрических  цепях  преобразователя  до

искробезопасных  значений  достигается  за  счёт  обязательного  функционирования

преобразователя  в  комплекте  с  барьерами  (блоками)  искрозащиты,  имеющих  вид

взрывозащиты  "искробезопасная  электрическая  цепь"  с  уровнем  взрывозащиты

искробезопасной электрической цепи "ia" для взрывобезопасных смесей подгруппы

IIC по ГОСТ Р 51330.11, при этом выходное напряжение барьеров U

0

 должно лежать

в  пределах  от 18 до 24 B, а  максимальный  выходной  ток  I

0

  не  должен  превышать

120мА.

1.7.2  На  преобразователях  взрывозащищённого  исполнения  прикреплена

табличка с маркировкой согласно 1.5.1.2.
