Дозатор Метран-1360. Руководство - часть 4



16

1.6 Упаковка

1.6.1  Консервация  и  упаковка  производятся  по  конструкторской  документации  в

соответствии с ГОСТ 9.014 (вариант защиты В3-10, вариант упаковки ВУ-5).

1.6.2 Допускается упаковка монтажных частей блока измерения в отдельный ящик.

1.6.3  В  каждый  ящик  вложен  упаковочный  лист,  содержащий  следующие  сведе-

ния:

−



наименование и условное обозначение поставляемого оборудования;

−



дату упаковки;

−



подпись и штамп ответственного за упаковку и штамп технического контроля

предприятия-изготовителя.

1.6.4  В  первый  ящик  отправляемой  продукции  вложена  сопроводительная  доку-

ментация с указанием в ней наименования и количества отправляемой продукции и но-

меров ящиков.



17

2 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ

2.1 Общие указания

2.1.1  При  получении  ящика  с  блоками  дозатора  проверить  сохранность  тары.  В

случае ее повреждения следует составить акт.

2.1.2 Проверить комплектность в соответствии с паспортом на дозатор.

2.1.3  В  паспорте  дозатора  указать  дату  ввода  в  эксплуатацию,  номер  акта  и  дату

его утверждения руководством предприятия-потребителя.

2.1.4 В паспорт дозатора рекомендуется включать данные, касающиеся эксплуата-

ции дозатора: записи по обслуживанию с указанием имевших место неисправностей и
их причин; данные периодического контроля основных технических характеристик при
эксплуатации; данные о поверке, данные об измеряемой среде и т.п.

Предприятие-изготовитель заинтересованно в получении технической информации

о работе дозатора и возникших неполадках с целью устранения их в дальнейшем.

Все пожелания по усовершенствованию конструкции дозатора следует направлять

в адрес предприятия-изготовителя.



2.2 Подготовка дозатора к использованию

2.2.1 Меры безопасности

2.2.1.1  При  монтаже,  эксплуатации,  техническом  обслуживании  и  демонтаже

блоков  дозатора  необходимо  строго  соблюдать  общие  правила  безопасности,
учитывающие специфику конкретного вида работ.

2.2.1.2  Все  операции  по  хранению,  транспортированию,  поверке  и  вводу  в

эксплуатацию дозатора необходимо выполнять с соблюдением требований по защите от
статического электричества.

2.2.1.3  К  монтажу  (демонтажу),  эксплуатации,  техническому  обслуживанию

дозатора  допускаются  лица,  изучившие  настоящее  руководство  по  эксплуатации  и
прошедшие  инструктаж  по  технике  безопасности  при  работе  с  электротехническими
установками.

ЗАПРЕЩАЕТСЯ  ЭКСПЛУАТАЦИЯ  БЛОКОВ  ДОЗАТОРА  ПРИ  СНЯТЫХ

КРЫШКАХ, А ТАКЖЕ ПРИ ОТСУТСТВИИ ЗАЗЕМЛЕНИЯ КОРПУСА.

2.2.1.4 Заземление корпусов блоков дозатора производится подсоединением шины

″Земля″ к клемме, отмеченной знаком заземления.

2.2.1.5  Замена,  присоединение  и  отсоединение  блоков  дозатора  от  магистралей,

подводящих  измеряемую  среду,  производятся  при  полном  отсутствии  давления  в
магистралях и отключенном напряжении питания.

ЗАПРЕЩАЕТСЯ  ПРИ  ПРОВЕДЕНИИ  МОНТАЖНЫХ,  ПУСКО-НАЛАДОЧНЫХ

РАБОТ И РЕМОНТА:

−



ПРОИЗВОДИТЬ  ЗАМЕНУ  ЭЛЕКТРОРАДИОЭЛЕМЕНТОВ  БЕЗ  ОТКЛЮ-

ЧЕНИЯ ИСТОЧНИКА ПИТАНИЯ;



18

−



ИСПОЛЬЗОВАТЬ  НЕИСПРАВНЫЕ  ЭЛЕКТРОПРИБОРЫ,  ЭЛЕКТРОИНСТ-

РУМЕНТЫ, А ТАКЖЕ ИХ ПРИМЕНЕНИЕ БЕЗ ПОДКЛЮЧЕНИЯ К ШИНЕ ЗАЩИТ-
НОГО ЗАЗЕМЛЕНИЯ.

2.2.1.6 При проведении монтажных работ опасными факторами являются:
−



действующее значение напряжения питания переменного тока 220 В и выше, час-

тотой 50 Гц;

−



избыточное давление в трубопроводе;

−



повышенная температура измеряемой среды.

2.2.1.7

Перед  проведением  работ  необходимо  убедиться  с  помощью

измерительных  приборов,  что  на  трубопроводе  отсутствует  опасное  для  жизни
напряжение постоянного или переменного тока.

2.2.2 Особые условия эксплуатации
Знак X в маркировке взрывозащиты означает, что при эксплуатации изделия необ-

ходимо соблюдать следующие особые условия:

1)



Подсоединение внешних электрических цепей преобразователей осуществля-

ется  через  кабельные  вводы,  поставляемые  совместно  с  блоками  дозатора,  имеющие
разрешение Госгортехнадзора России и свидетельство о взрывозащищенности электро-
оборудования.

2)



Отверстия  во  взрывозащищенных  блоках  дозатора,  предназначенные  для

подсоединения внешних электрических цепей, но не используемые в этих целях, долж-
ны закрываться заглушками.

3)



Монтаж блока управления и преобразователя расходомеров проводить только

при отключенном электропитании.

ЗАПРЕЩАЕТСЯ  ОТКРЫВАТЬ  КРЫШКУ  КОРПУСА  ПРЕОБРАЗОВАТЕЛЯ  В

ТЕЧЕНИЕ 30 МИН. ПОСЛЕ ОТКЛЮЧЕНИЯ ПИТАЮЩЕГО НАПРЯЖЕНИЯ.

4)



Прокладка кабеля во взрывоопасной зоне должна проводиться с соблюдением

требований гл. 7.3 ПУЭ и ГОСТ Р 51330.13. При подключении кабеля к контактным за-
жимам  необходимо  обеспечить  надежное  соединение  и  уплотнение  кабельного  ввода,
исключающее возможность короткого замыкания жил кабеля.

5)



Температура окружающей среды во взрывоопасных зонах не должна превы-

шать 55

°С.



19

2.3 Использование дозатора

2.3.1  Алгоритм  работы  с  дозатором,  в  зависимости  от  серии  блока  управления,

приведен в виде дерева меню в приложении Е.

2.3.2 Использование дозатора с блоком управления серии 100.
В  данном  разделе  описываются  процедуры  настройки,  эксплуатации  и

обслуживания  дозатора.  Блок  управления  может  иметь  дополнительные  программные
функции,  не  описанные  в  данном  руководстве.  За  информацией  об  этих  функциях
братитесь  к  документу «ALTUS

TM

.  Управление  дискретными  партиями.  Справочник

прилжения».

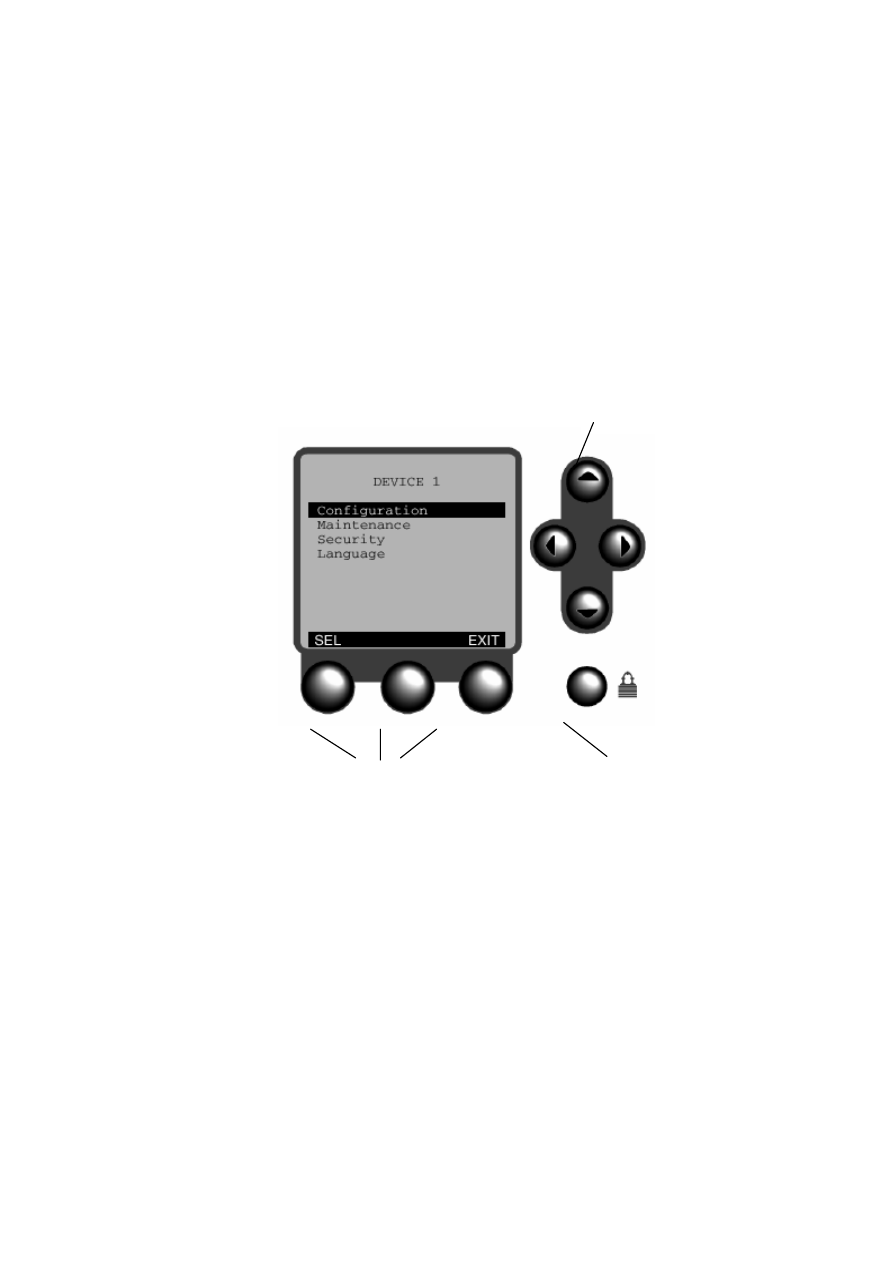

Управление,  настройка  и  обслуживание  дозатора  производятся  при  помощи

кнопочных органов управления и дисплея, изображенных на рисунке 2.1.









Рисунок 2.1.

2.3.2.1 Настройка дозатора
Настройку дозатора необходимо производить в следующей последовательности:

1)



Конфигурация системных данных;

2)



Конфигурация параметров дозы;

3)



Конфигурация сумматоров;

4)



Конфигурация выходов.

Для начала процесса настройки нажмите кнопку защиты и выберите пункт «Con-

figuration» (Конфигурация) в основном меню (рисунок 2.1).

В Н И М А Н И Е :  ВЫБОР  ПУНКТА «CONFIGURATION» (КОНФИГУРАЦИЯ)

ВЫЗОВЕТ  ПРЕРЫВАНИЕ  ДОЗИРОВАНИЯ.  ВСЕ  ВЫХОДЫ  ПРИОБРЕТУТ
СКОНФИГУРИРОВАННЫЕ  ЗНАЧЕНИЯ  ОШИБКИ.  ПЕРЕД  ОБРАЩЕНИЕМ  К
МЕНЮ КОНФИГУРАЦИИ ПЕРЕВЕДИТЕ ПРИБОРЫ В РУЧНОЙ РЕЖИМ РАБОТЫ!

Функциональные кнопки

Кнопки управления курсором

Кнопка защиты
