Дозатор Метран-1360. Руководство - часть 2



8

Таблица 1.5

Потребляемая мощность

Блоки

Напряжение питания, В

номинальная  максимальная

Самопереключающийся вход:100-220
переменного тока частотой 50-60 Гц,



5 ВА 8

ВА

Блок измерения: преобразо-
ватели1700, 2700

18 – 100 постоянного тока 5

Вт 8

Вт

Блок измерения: преобразо-
ватели 1500, 2500

19,2 – 28,8 постоянного тока 6,3

Вт, не более

100-220 переменного тока частотой
50-60 Гц

30 ВА, не более

Блок управления: серия 100

18 – 30 постоянного тока 18

Вт 25

Вт

110-220 переменного тока частотой
50±1 Гц

30 ВА, не более

Блок управления: серия 200

12 – 24 постоянного тока 20

Вт, не более

100-220 переменного тока частотой
50-60 Гц

10 ВА, не более

Блок управления: серия 300

24 постоянного тока 6

Вт, не более


1.2.14  Блоки  дозатора,  согласно  ГОСТ Р 51649,  устойчивы  к  установившимся  от-

клонениям  напряжения  питания  переменного  тока  частотой 50

±1 Гц,  приведенным  в

таблице 1.6.


Таблица 1.6

Напряжение питания, В

Блоки

нижнее предельное значение

U

min



верхнее предельное значение

U

max

Блок измерения: преобразователи
1700, 2700
Блок управления: серия 100

85 242

Блок управления: серия 200

94

242

Блок управления: серия 300

85

242



1.2.15 Электрическое сопротивление изоляции блоков дозатора между их электри-

ческими цепями питания и корпусом при температуре (20

±5)

°

С и относительной влаж-

ности 30-80% соответствует требованиям, приведенным в документации на блоки доза-
тора.

1.2.16 Блоки дозатора по защищенности от воздействия окружающей среды (пыли

и воды) соответствуют классификации степеней защиты по ГОСТ 14254 и приведены в
таблице 1.7





9

Таблица 1.7


1.2.17 Средняя наработка на отказ – не менее 50000 ч.

1.2.18 Средний срок службы – не менее 15 лет.

1.2.19 Масса блоков дозаторов зависит от исполнения и не превышает значений, указан-

ных в таблице 1.8

Таблица 1.8



1.2.20 Габаритные размеры блоков дозаторов определяются в соответствии с кон-

структорской документацией на соответствующее исполнение.

1.2.21  Дозатор  в  транспортной  таре  выдерживает  воздействие  вибрации,  соответ-

ствующей группе F3 по ГОСТ 12997, действующей в направлении, обозначенном на та-
ре манипуляционным знаком «Верх».

1.2.22  Дозатор  в  транспортной  таре  выдерживает  воздействие  температуры  окру-

жающего воздуха от минус 20 до плюс 65°С.

1.2.23  Дозатор  в  транспортной  таре  выдерживает  воздействие  относительной

влажности окружающего воздуха (95

±3)% при температуре плюс 35°С без конденсации

влаги.



1.3 Состав

1.3.1 Дозатор является проектно-компонуемым изделием и комплектуется необхо-

димым оборудованием в зависимости от требований заказчика.

1.3.2 Состав дозатора приведен в таблице 1.9.



Блоки дозатора

Модель

Степень защиты

по ГОСТ 14254

Блок измерения: сенсоры

Все модели IP

66

1700, 2700

IP 67

Блок измерения: преобразова-
тели

1500, 2500

IP 40

Серия 100 (монтаж на рейке DIN)

IP 40

Серия 100 (панельный монтаж) IP

65

Серия 100 (взрывонепроницаемый корпус) IP

67

Серия 200

IP 40

Блоки управления

Серия 300

IP 54

Блоки дозаторов

Модель

Масса, кг

Блок измерения

1)

Все модели

См. таблицу В.1

Серия 100

9

Серия 200

1,5

Блоки управления

2)

Серия 300

0,6

Примечания

1)

Масса указана без учета насоса и элементов трубопровода.

2)

Масса указана без учета комплекта электроавтоматики, отсечного клапана и монтажных частей.



10

Таблица 1.9



1.3.3  Блок  измерения  состоит  из  расходомера  кориолисового  типа  «Метран-360»

ТУ 4213-040-12580824 или Micro Motion и насоса.

Примечания
1



Кориолисовый расходомер состоит из кориолисового сенсора и преобразова-

телей Micro Motion серии 1000 и 2000.

2



Дозатор комплектуется насосом при необходимости.

1.3.4  Блок  управления  состоит  из  контроллера,  дисплея  с  кнопочной  панелью

управления, комплекта электроавтоматики и отсечного клапана.

Примечание – Блок управления может иметь в своем составе один или два отсеч-

ных клапана в зависимости от схемы налива.



1.4 Устройство и работа дозатора

1.4.1 Блок измерения включает в себя расходомер кориолисового типа как средст-

во высокоточного измерения расхода и плотности жидкости. Принцип действия корио-
лисовых расходомеров и плотномеров кратко описан ниже.

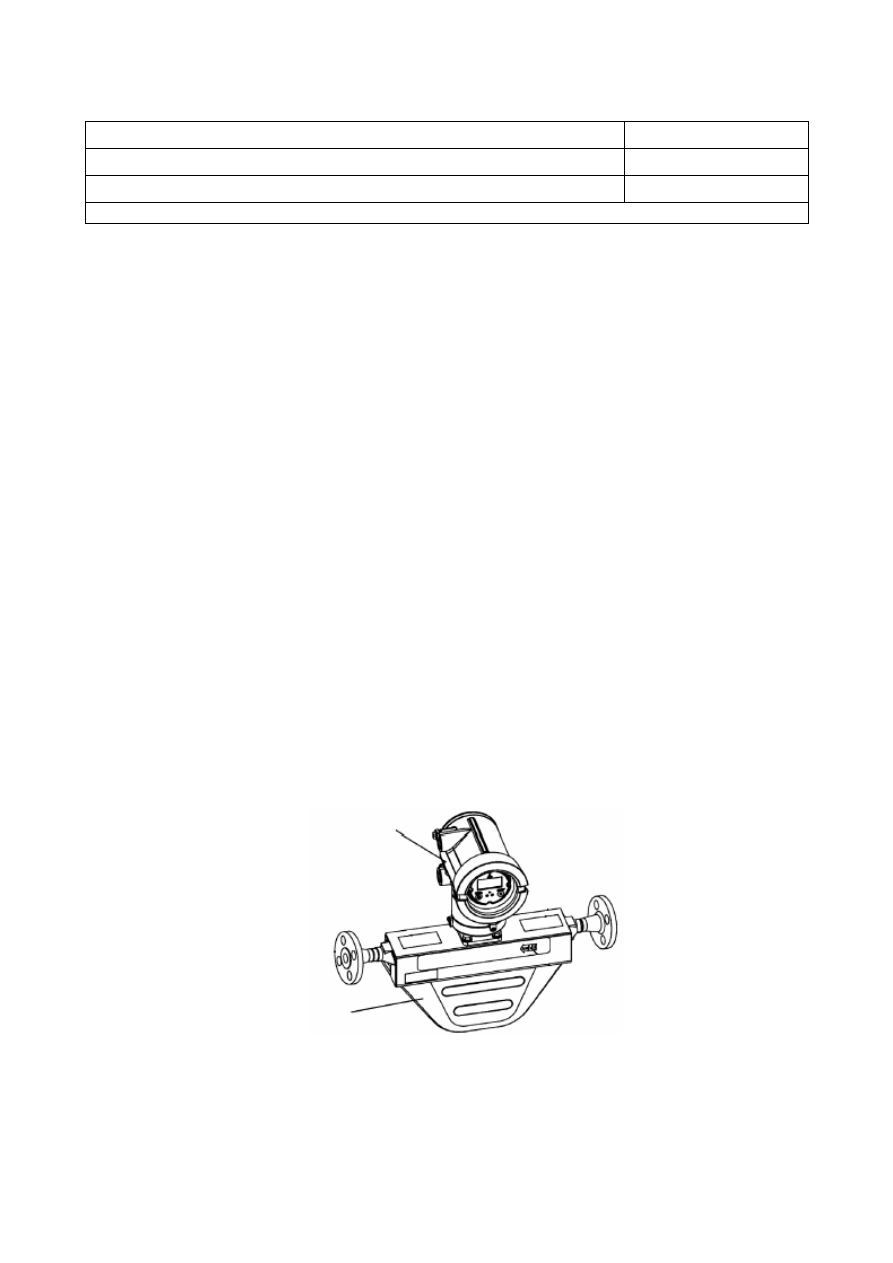

1.4.1.1  Кориолисовый  расходомер  состоит  из  датчика  расхода  (сенсора)  и

преобразователя  (рисунок 1.2). Сенсор  напрямую  измеряет  расход,  плотность  и
температуру.  Преобразователь  конвертирует  полученную  с  сенсора  информацию  в
стандартные выходные сигналы.





Рисунок 1.2.

Наименование

Количество

Блок измерения

1)

 1

Блок управления

1)

1

1)

 Комплект поставки зависит от исполнения.

Преобразователь

1700/2700

Датчик расхода



11

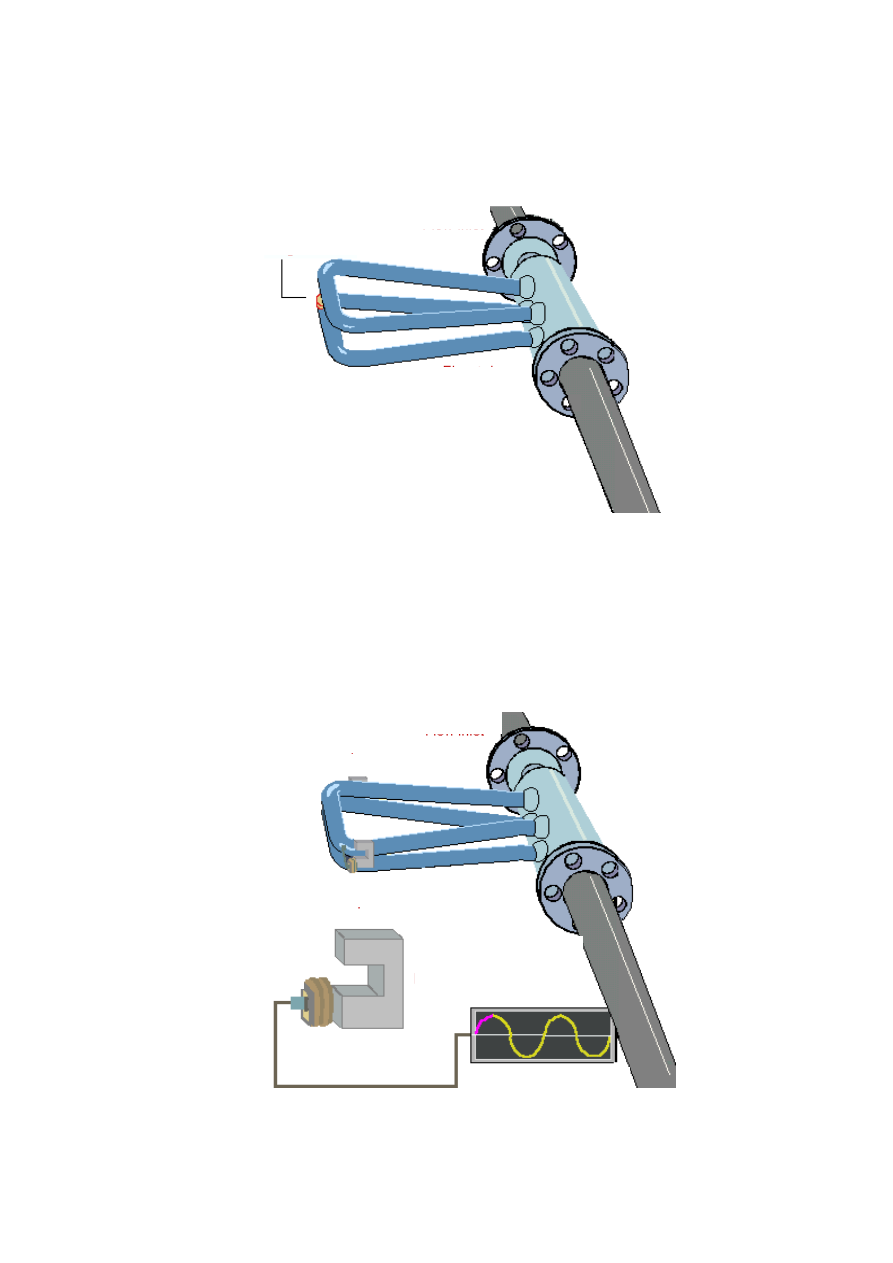

Измеряемая среда, поступающая в сенсор, разделяется на равные половины, проте-

кающие  через  каждую  из  сенсорных  трубок.  Движение  задающей  катушки  (рисунок
1.3) приводит к тому, что трубки колеблются вверх-вниз в противоположном направле-
нии друг к другу.



Рисунок 1.3.

Сборки магнитов и катушек-соленоидов, называемые детекторами, установлены на

сенсорных трубках (рисунок 1.4). Катушки смонтированы на одной трубке, магниты на
другой. Каждая катушка движется сквозь однородное магнитное поле постоянного маг-
нита.  Сгенерированное  напряжение  от  каждой  катушки  детектора  имеет  форму  сину-
соидальной  волны.  Эти  сигналы  представляют  собой  движение  одной  трубки  относи-
тельно другой.





Рисунок 1.4.

Задающая катушка

Входной участок

Сенсорные
трубки

Выходной участок

Входной участок

Выходной участок

Входной детектор

Выходной детектор

Катушка

Магнит

Синусоидальный
сигнал
