Метран. Программа H-MASTER. Руководство - часть 5

Рисунок 13 – Диагностика устройства

где, 1 – индикация результата самотестирования; 2 – запуск процедуры

диагностики датчика.

9.5 Настройка сенсора

Настройка   сенсора   устройства   производится   в   главном   окне   программы,

закладка  «Настройка   сенсора».   (рисунок 14).   Пользователь   может   выполнить
следующие операции по настройке сенсора:

1 Корректировка нуля.

2 Калибровка пределов измерений (только для Метран-100 и Метран-280).
3 Чтение информации о сенсоре.
Для удобства пользователя программа отображает следующую информацию:

1 Текущее значение первичной переменной (рисунок 14, поз. 1). Служит для

контроля величины первичной переменной во время настройки сенсора.
Перед выполнением операций по настройке сенсора следует выполнить
команду  «Начать   считывание»  (рисунок 14,   поз. 2)   для   запуска
периодического считывания текущего значения первичной переменной.

2 Информация   о   сенсоре.   Дает   представление   о   допустимых   пределах

настройки датчика и диапазона, исходя из характеристики чувствительного
элемента датчика. Выполните команду  «Прочитать»  (рисунок 12, поз. 10)
для обновления информации.

1

2

Рисунок 14 – Настройка сенсора

где, 1 – значение  текущего давления; 2 – начать периодическое считывание

текущего   значения   первичной   переменной;   3   –   калибровка   нижнего   и   верхнего
пределов измерений; 4 – корректировка нуля; 5 – серийный номер сенсора; 6 –
верхний предел измерения сенсора; 7 – нижний предел измерения сенсора; 8 –
минимальный диапазон сенсора; 9 – единицы измерения пределов измерения и
минимального   диапазона   сенсора;   10   –   считать   информацию   о   сенсоре   из
устройства.

9.5.1 Корректировка нуля

Внимание!   Операция   корректировки  нуля   сенсора   повлияет  на   калибровку

сенсора.

Выберите закладку  «Корректировка нуля»  (рисунок 14, поз. 4) и выполните

следующие действия:

1 Выполните команду «Начать считывание» (рисунок 14, поз. 2) для запуска

периодического считывания текущего значения первичной переменной.

2 Установите   значение   первичной   переменной   равное   нулю.

Проконтролируйте   стабилизацию   параметра   по   текущему   измеряемому
значению первичной переменной (рисунок 14, поз. 1).

3 Выполните команду «Начать настройку».

Команда   корректировки   нуля   не   поддерживается   ИПТ   Метран   –   280-1   и

Метран-280-2, FR-248, Метран-300ПР, Метран-303ПР.

4

5
6
7
8
9

10

3

1

2

9.5.2 Калибровка пределов измерений

При   отсутствии   поддержки   специальных   команд   устройства,   калибровка

сенсора датчика невозможна. Подробнее о калибровке сенсоров Метран – 100 см.
п.9.13.

9.5.3 Чтение информации о сенсоре

Выполните команду «Прочитать» (рисунок 14, поз. 10). Программа отобразит

следующую информацию о сенсоре:

1 Серийный номер сенсора (рисунок 14, поз. 5).

2 Верхний предел измерения сенсора (рисунок 14, поз. 6).
3 Нижний предел измерения сенсора (рисунок 14, поз. 7).
4 Минимальный диапазон сенсора (рисунок 14, поз. 8).
5 Единицы   измерения   пределов   измерения   и   минимального   диапазона

сенсора (рисунок 14, поз. 9).

9.6 Настройка ЦАП

Настройка ЦАП датчика производится в главном окне программы, закладка

«Настройка   ЦАП».   Пользователь   может   выполнить   следующие   операции   по
настройке ЦАП:

1 Калибровка токового выхода устройства.

2 Тестирование токового выхода устройства.

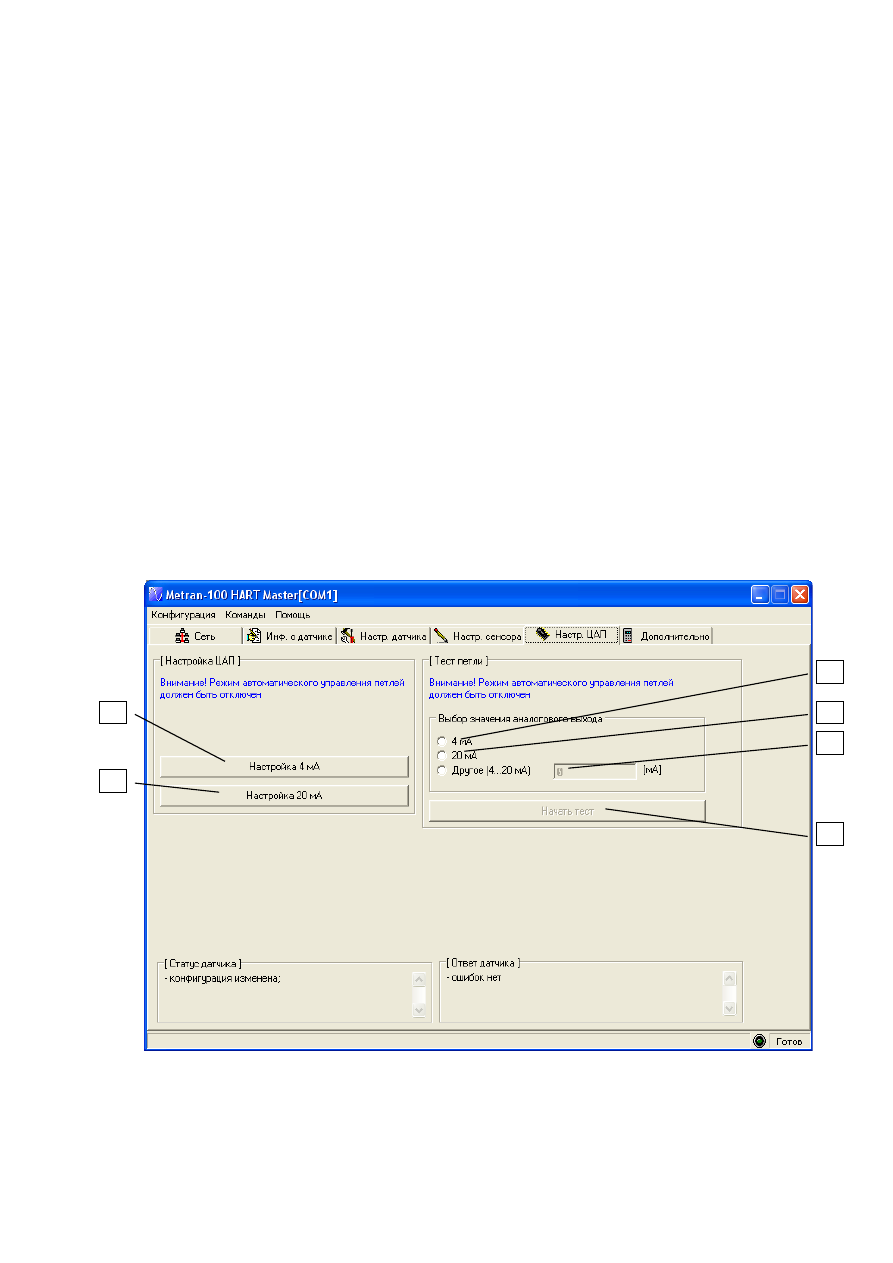

Рисунок 15 – Настройка ЦАП

где, 1 – калибровка токового выхода 4 мА; 2 – калибровка токового выхода 20

мА;   3   –   выбор   значения   токового   выхода   4   мА;   4   –   выбор   значения   токового

1

2

3

4

5

6

выхода 20 мА; 5 – поле для ввода произвольного значения токового выхода (от 4
до 20 мА); 6 – запуск процедуры тестирования токового выхода устройства.

9.6.1 Калибровка токового выхода устройства

Для калибровки токового выхода 4 мА выполните следующие действия:

1 Выполните   команду  «Настройка   4   мА»  (рисунок 15,   поз. 1).   Программа

установит ток 4 мА.

2 Подключите контрольно-измерительное устройство.
3 В   следующем   окне   (рисунок 16)   введите   показание   контрольно-

измерительного устройства и выберите команду «Калибровать».

4 После   калибровки   программа   переключит   устройство   в   режим

фиксированного тока 4 мА и в следующем окне (рисунок 17) выведет для
контроля текущее значение выходного тока устройства.

Для калибровки токового выхода 20 мА выполните команду  «Настройка 20

мА»  (рисунок 15, поз. 2) и выполните действия, аналогично калибровке токового
выхода 4 мА.

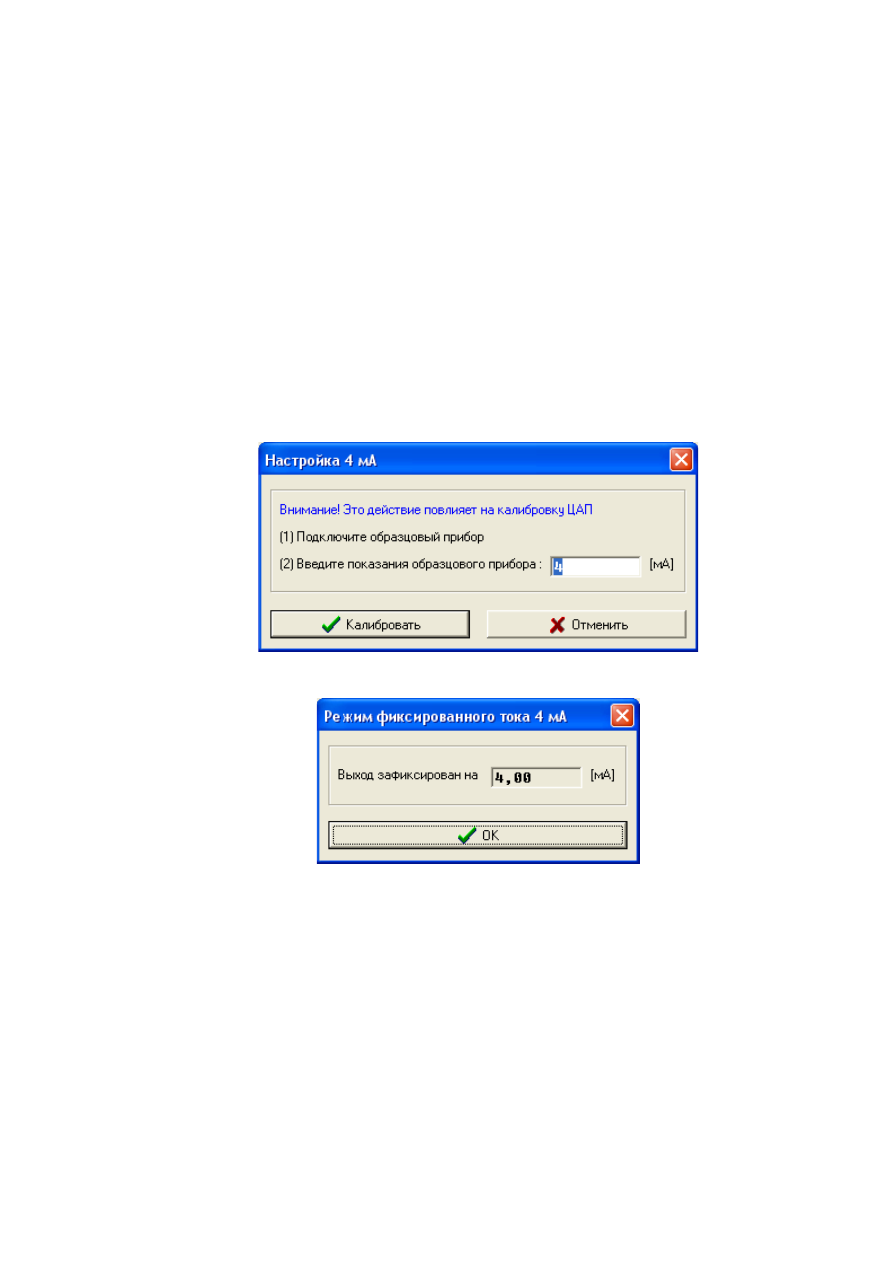

Рисунок 16 – Настройка 4 мА

Рисунок 17 – Режим фиксированного тока

9.6.2 Тестирование токового выхода устройства

Для   проверки  токового  выхода   устройства  выберите   значение  аналогового

выхода   (рисунок 15,   поз. 3, 4)   или   введите   другое   значение   тока   (рисунок 15,
поз. 5)   и   выполните   команду  «Начать   тест»  (рисунок 15,   поз. 6).   Программа
переключит   устройство   в   режим   фиксированного   тока   и   в   следующем   окне
(рисунок 17) выведет для контроля текущее значение выходного тока устройства.
После этого пользователь с помощью контрольно-измерительного прибора может
измерить реальное значение выходного тока устройства.
