Метран. Программа H-MASTER. Руководство - часть 3





9.2.1

Поиск устройств в сети при работе через модем

Команда

 «Опросить   сеть»



(рисунок 4,   поз. 2)   осуществляет

последовательный   опрос   устройств,   подключенных   к   сети,   начиная   с   адреса
опроса   0   и   до   15.   Найденные   устройства   отображаются   в   списке   устройств
(рисунок 4,   поз. 1).   При   нахождении   устройства   по   адресу   опроса   0   программа
прекращает   опрос,   т.к.   нулевой   адрес   опроса   подразумевает   наличие   только
одного   устройства   в   сети.   Прервать   процесс   опроса   можно   в   любой   момент   с
помощью команды «Остановить».

9.2.2 Поиск устройств в сети при работе через мультиплексор

Поиск   HART  датчиков   на   канале   HART  происходит   по   двойному   нажатию

левой   кнопки   мыши   на   необходимом   канале.   После   этого   осуществляется
последовательный опрос устройств, подключенных к выбранному каналу, начиная
с   адреса   опроса   0   и   до   15.   Найденные   устройства   отображаются   в   списке
устройств   (рисунок 5,   поз. 4).   При   нахождении   устройства   по   адресу   опроса   0
программа прекращает опрос, т.к. нулевой адрес опроса подразумевает наличие
только   одного   устройства   в   сети.   Для   первичной   идентификации   приборов,
подключенных к мультиплексору, рекомендуется опросить все каналы командой
"Прочитать все каналы" (рисунок 5, поз.7)

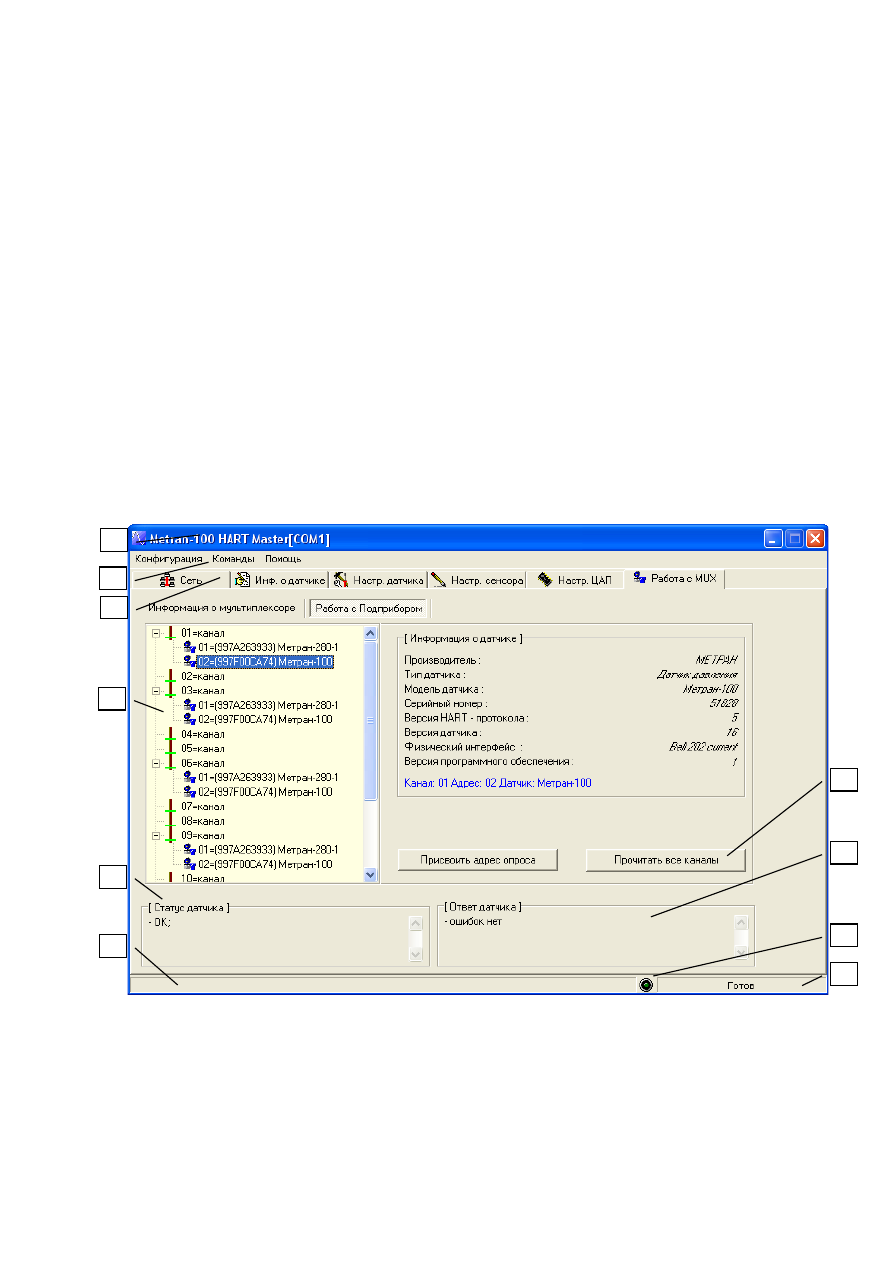

Рисунок 5 – Окно программы при работе с датчиком через мультиплексор

где, 1 – заголовок программы; 2 – меню программы; 3 – закладки; 4 – список

HART устройств в сети; 5 – статус датчика; 6 – строка состояния; 7 – команда
"Прочитать все каналы"; 8 – ответ датчика; 9, 10 – индикация состояния связи с
устройством.

5

8

9

10

6

3

2

7

4

1

9.2.3 Выбор текущего устройства

В   списке   подключенных   устройств   с   помощью   мыши   или   клавиатуры

переместите указатель на нужное устройство. Программа автоматически считает
идентификатор   устройства,   информацию   об   устройстве   и   запустит
самотестирование устройства.

9.2.4 Присвоение адреса опроса

Выберите из списка текущее устройство и выполните команду  «Присвоить

адрес опроса». В появившемся диалоговом окне (рисунок 6) введите новый адрес
опроса (целое число от 0 до 15) и нажмите «ОК».

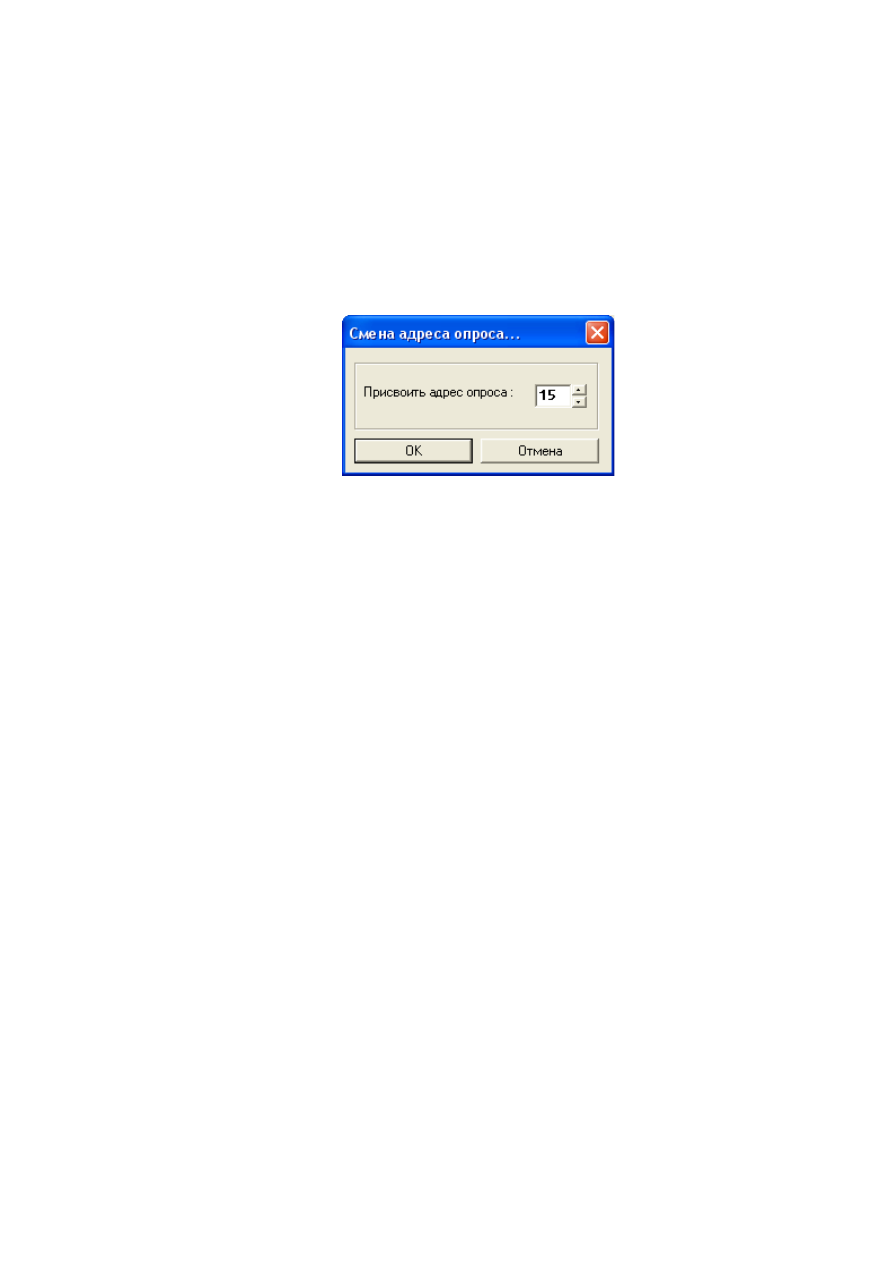

Рисунок 6 – Присвоение адреса опроса

Программа   запишет   в   устройство   новый   адрес   опроса,   обновит   список

устройств и запустит самотестирование устройства.

9.3 Информация о датчике

Информация о датчике отображается в главном окне программы, закладка

«Информация о датчике» (рисунок 7).

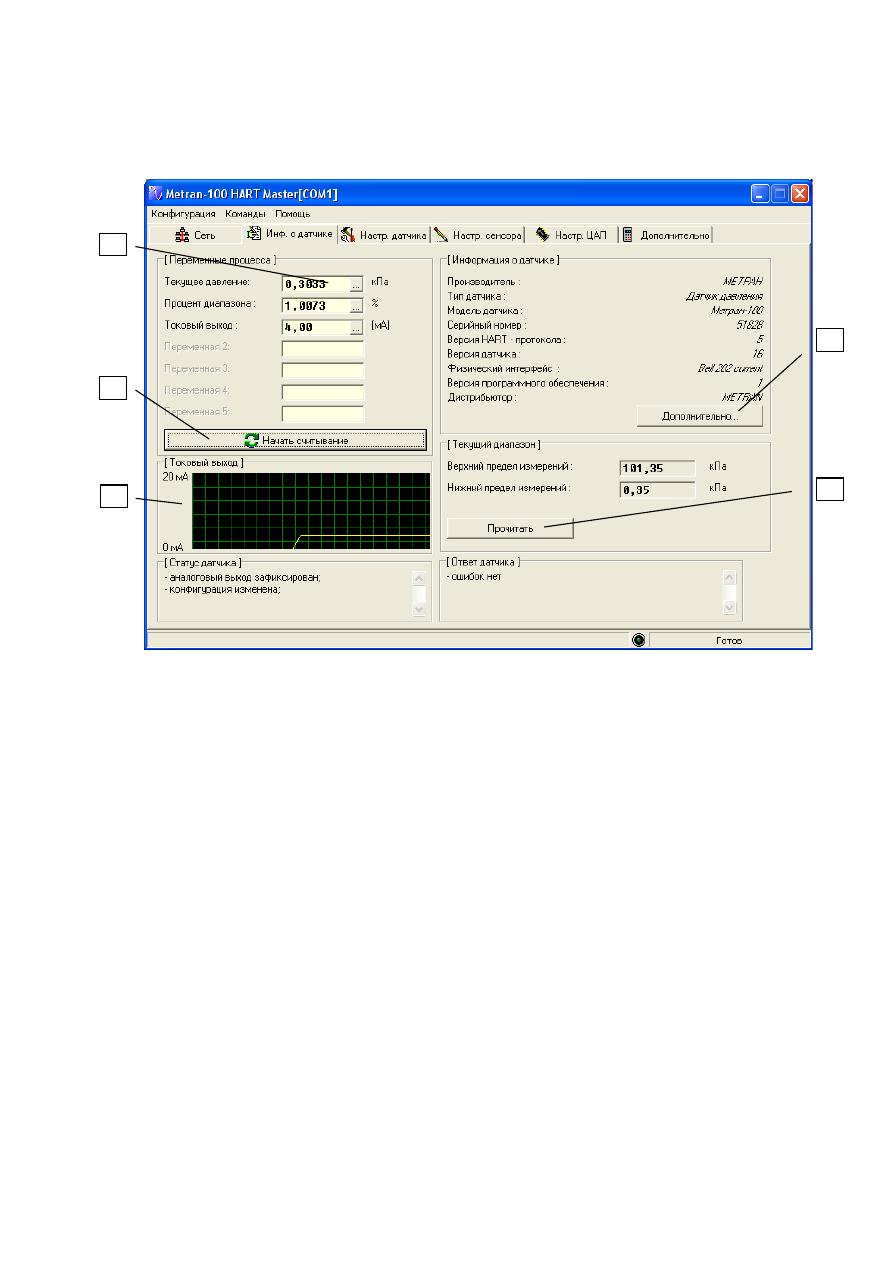

Рисунок 7 – Информация о датчике

где,   1   –   показать   соответствующую   величину   в   отдельном   окне;   2   –

начать/остановить периодическое считывание переменных процесса; 3 – график
токового выхода; 4 – считать дополнительную информацию о датчике; 5 – считать
информацию о текущем диапазоне измерений.

9.3.1 Чтение переменных процесса

Первичная   переменная   устройства   представляет   собой   основную

переменную   прибора.   Первичной   переменной,   для   датчиков   Метран-100,
FR-3051C   и   FR-3051S   является   давление,   для   датчиков   Метран-280-1,
Метран-280-2   и   FR-248   –   температура,   для   преобразователя   расхода
вихреакустического Метран-300ПР, Метран-303ПР – расход (смотри РЭ на Метран-
300ПР,  Метран-303ПР).   Выберите   команду  «Начать   считывание»  (рисунок 7,
поз. 2).   Программа   начнет   периодическое   считывание   текущего   значения
первичной   переменной,   процента   от   диапазона   и   токового   выхода.   Чтобы
остановить   периодическое   считывание   выберите   команду  «Остановить».   Для
вывода величины в отдельном окне (рисунок 8 – на примере давления) нажмите
на кнопку (рисунок 7, поз. 1).

1

2

3

4

5

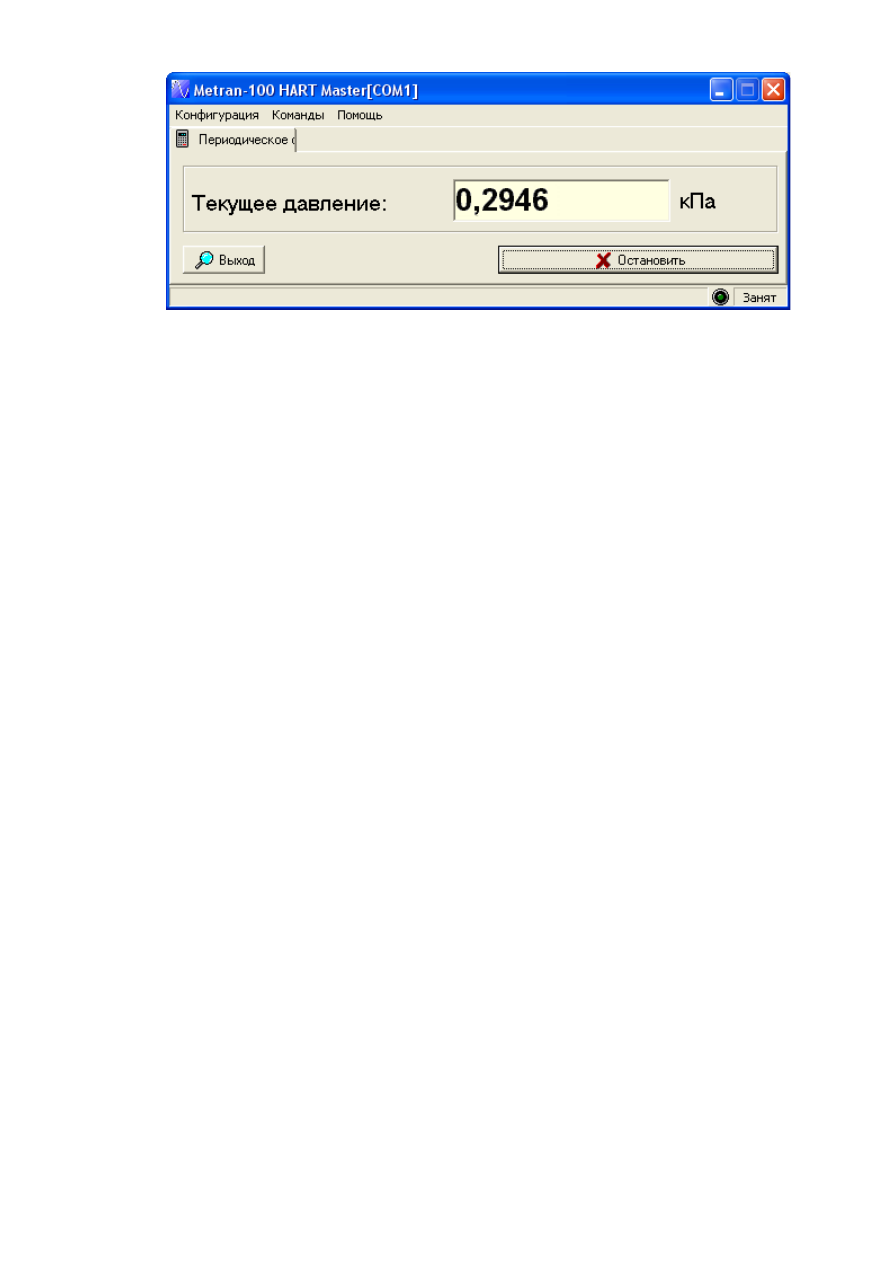

Рисунок 8 – Периодическое считывание давления

Для возврата в обычный режим выберите команду «Выход».

9.3.2 Чтение информации о текущем диапазоне измерений

Выберите   команду  «Прочитать»  (рисунок   7,   поз. 5).   Программа   отобразит

значения верхнего и нижнего пределов измерений в текущих единицах измерения.

9.3.3 Дополнительная информация

Все команды HART протокола можно разделить на 3 группы: универсальные,

общие   и   специальные.   Универсальные   команды   поддерживаются   всеми   HART-
совместимыми устройствами; общие применяются для широкого класса приборов.
Зачастую   стандартных   команд   протокола   HART  недостаточно   для   полноценной
работы   датчика,   поэтому   производители   вынуждены   разрабатывать   некоторые
дополнительные   команды.   В   протоколе   HART   они   относятся   к   разряду
специальных   и   доступ   к   ним   при   помощи   оборудования   от   стороннего
производителя   возможен   только   при   поддержке   этих   команд,   используемым
оборудованием.   Без   поддержки   этих   команд,   датчик   воспринимается   как
абстрактное   устройство,   поддерживающее   HART-протокол,   независимо   от   его
функционального   назначения.   При   работе   с   датчиком,   как   с   абстрактным
устройством кнопка «Дополнительно» будет неактивна. В окне «Дополнительно»
вы   можете   получить   информацию   об   уникальных   параметрах   датчиков
Метран-100, FR-3051C, FR-3051S, Метран-280-1, Метран-280-2.

9.4 Настройка датчика

Информация о настройках датчика отображается в главном окне программы

на   закладке  «Настройки   датчика».   Пользователь   может   провести   диагностику
устройства и настроить следующие параметры:

 единицы измерения;
 выходной аналоговый сигнал;

 пользовательские параметры.
