Метран. Программа H-MASTER. Руководство - часть 1

Настоящая инструкция пользователя  содержит сведения, необходимые для

нормальной   эксплуатации   программы  HART  Master  v  4.5   (далее   по   тексту  H-
Master).

1 Назначение и область применения

  Программа   предназначена   для   работы   с   HART   модемами   и  HART

мультиплексорами Метран-670, используется для конфигурирования и настройки
интеллектуальных



датчиков



давления



Метран-100,

 FR-3051C,

FR-3051S  интеллектуальных   преобразователей   температуры   Метран-280-1,
Метран-280-2,    FR-248,   преобразователя   расхода   вихреакустического   Метран-
300ПР, Метран-303ПР и других устройств, поддерживающих HART протокол.

Программа осуществляет следующие операции:

 Поиск устройств подключенных по RS-485 интерфейсу к мультиплексору и

поддерживающих HART канальный уровень.

 Осуществляет поиск устройств подключенных к HART каналам

мультиплексора или к HART модему.

 Считывание переменных процесса с устройств, подключенных к HART

каналу мультиплексора или к HART модему.

 Считывание информации о HART устройстве и сенсоре  подключенного к

HART каналу мультиплексора или к HART модему.

 Тест устройства подключенного к HART каналу мультиплексора или к HART

модему.

 Настройку устройства подключенного к HART каналу мультиплексора или к

HART модему.

 Настройку сенсора устройства подключенного к HART каналу

мультиплексора или к HART модему.

 Настройку ЦАП устройства подключенного к HART каналу мультиплексора

или к HART модему.

2 Состав

Программа состоит из следующих компонентов:

 Исполняемого файла HartMaster.exe.

 Файлов справки HartMaster.hlp и HartMaster.cnt.
 Поддиректории CFG с конфигурационными файлами.

3 Системные требования

3.1 Минимальное аппаратное обеспечение
 Процессор Pentium, 16 Мбайт ОЗУ.
 Видеоадаптер VGA 800x600, 16 цветов.

 Наличие свободного асинхронного коммуникационного порта (COM-порта).
 2 Мбайта свободного пространства на жестком диске.

3.2 Рекомендуемое аппаратное обеспечение
 Процессор класса Pentium, 32 Мбайт ОЗУ.

 Видеоадаптер SVGA 800x600, 256 цветов.

 Наличие свободного асинхронного коммуникационного порта (COM-порта).
 10 Мбайт свободного пространства на жестком диске.

3.3 Необходимое программное обеспечение
 Операционная система Microsoft Windows 98/ Windows NT/ Windows 2000/

Windows Me /Windows XP.

4

 Установка программы

Программа   поставляется   в   виде   исполняемого   файла   Setup.exe   для

операционной   системы   Microsoft   Windows,   при   запуске   которого   производится
установка программы в диалоговом режиме на компьютер пользователя.

Если на компьютере имеется ранее установленная версия программы, то во

избежание   конфликтов   между   версиями   перед   установкой   новой   предыдущую
версию рекомендуется удалить.

5 Регистрация программы
H-Master   имеет   защиту   от   нелицензионного   копирования.   Для   работы   с

программой   необходимо   выполнить   ее   регистрацию,   иначе   некоторые   команды
будут недоступны.

Регистрацию программы можно произвести при   запуске программы, после

появления  окна предупреждения,  а также с  помощью команды  меню "Помощь"
пункт   "Регистрация"   или   одновременным   нажатием   клавиш   Ctrl+R.   В   окне
"Регистрации" необходимо заполнить поля, содержащие информацию о клиенте и
ввести   серийный   номер,   который   расположен   на   упаковочной   коробке.   После
ввода   серийного   номера,   генерируется   регистрационный   код.   Ввод
активационного кода производится после получения его из сервисного центра ПГ
"Метран",   для   этого   необходимо   выполнить   команду   "Получить   активационный
код" и отправить текст заявки по е-mail или факсу в сервисный центр ПГ "Метран".
После  получения   из   сервисного  центра  ПГ   "Метран"   активационного   кода,   его
вводят   в   поле   "Активационный   код",   выполняют   команду   "Активировать
программу".   Если   активационный   код   введен   правильно,   пройдет   активация
программы,   в   рабочем   режиме   будут   доступны   все   команды   H-Master,   если
активационный   код   введен   не   правильно   будет   продолжена   работа   с
ограниченным набором команд.

6 Запуск программы

Для   запуска   программы   зайдите   в   меню  «Пуск»,   откройте   меню

«Программы»,   затем   меню  «HartMaster»  и   выберите   пункт  HartMaster.   Если
программе инсталляции было указано создать ярлык программы, то для запуска
программы   достаточно   щелкнуть   мышью   на   ее   ярлычке,   расположенном   на
рабочем   столе.   При   работе   с   программой   желательно   закрыть   все   лишние
программы.

7  Удаление программы

Для   удаления   программы   с   компьютера   вызовите   Панель   управления

Windows,   откройте   окно  «Установка   и   удаление   программ»,   выберите   в   списке

HartMaster



и нажмите на  кнопку



«Заменить /Удалить». Программа будет удалена

автоматически.

8 Пользовательский интерфейс

8.1 Главное окно программы

В главном окне программы (рисунок 1) отображаются:
1. Заголовок   программы   (рисунок 2,   поз. 1)   -   содержит   имя   выбранного

коммуникационного порта.

2. Меню   программы   (рисунок 3,   поз. 2)   -   содержит   команды   настройки   и

управления программой;

3. Закладки   (рисунок 4,   поз. 3),   на   которых   пользователь   может   найти

команды для управления подключенными устройствами.

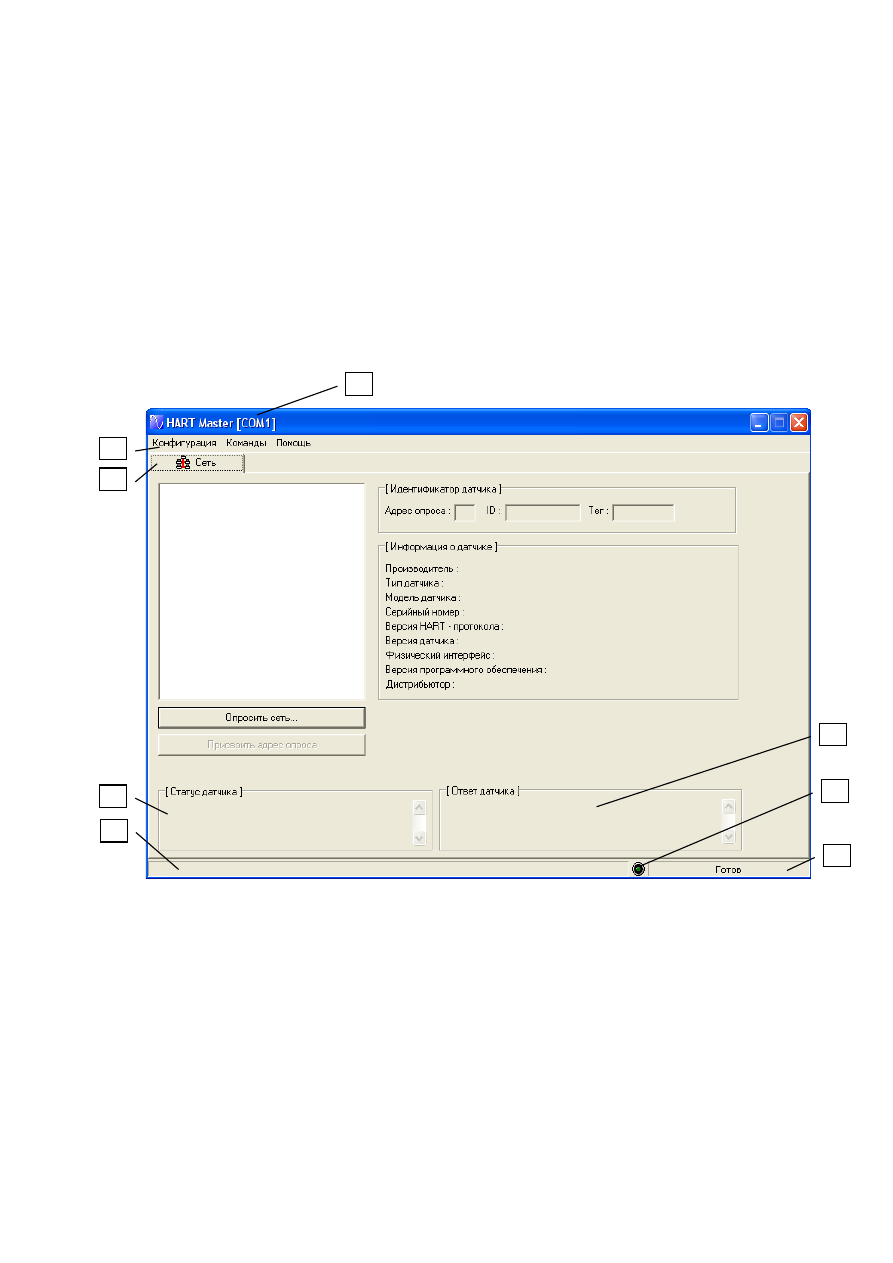

Рисунок 5 – Главное окно программы

где, 1 – заголовок программы; 2 – меню программы; 3 – закладки; 4 – статус

датчика; 5 – строка состояния; 6 – ответ датчика; 7, 8 – индикация состояния связи
с устройством.

8.1.1 Индикация состояния связи и статуса устройства

В   любое   время   пользователю   доступны   сведения   о   текущем   состоянии

устройства.

 Возможные состояния датчика (окно «Статус датчика» рисунок 1, поз. 4):

 ОК;

4

6

7

8

5

3

2

1

 Первичная переменная вне диапазона;

 Аналоговый выход ограничен;
 Аналоговый выход зафиксирован;

 Доступен   дополнительный   статус   -   Пользователь   может   посмотреть

дополнительную диагностическую информацию;

 Холодный   старт   -   Выполнена   первая   команда   после   включения

датчика;

 Конфигурация   изменена   -   Предыдущие   команды   изменили

конфигурацию устройства;

 Устройство неисправно.

 Пользователь   так   же   может   в   любое   время   просмотреть   результаты

выполнения   команд   в   окне   «Ответ   устройства»   (рисунок   1,   поз. 6).   Ниже
перечислены возможные результаты выполнения команд:

 Ошибок нет;

 Неправильный выбор параметра;
 Параметр слишком велик;

 Параметр слишком мал;
 Для выполнения команды не хватает данных;

 Специфическая ошибка при выполнении команды;
 Защита записи - Устройство находится в режиме защиты записи;

 Устройство  занято  -  Для  выполнения  команды  устройству  требуется

дополнительное время;

 Команда не реализована.

 Индикаторы   (рисунок 1,   поз. 7, 8)   отображают   процесс   передачи/приема

команд.

Во   время   связи   с   устройством   могут   возникать   ошибки   передачи/приема

информации   (ошибки   связи),   которые   отображаются   с   помощью   появляющихся
предупреждений:

 Переполнение   приёмного   буфера   (buffer   overflow)   -   Длина   сообщения

больше приемного буфера устройства;

 Ошибка   контрольной   суммы   (checksum   error)   -   Контрольная   сумма   не

соответствует приемному сообщению;

 Ошибка фрагментации (framing error) - При передаче были пропущены один

или более START, PARITY, STOP биты;

 Ошибка переполнения (overrun error) - Необработанные байты сообщения

были перезаписаны байтами нового сообщения;

 Ошибка   чётности   (parity   error)   -   Байт   четности   не   соответствует   байту

контрольной суммы.

Дополнительные   сведения   о   статусе,   ответе   устройства   и   ошибках   связи

можно найти в спецификациях на HART протокол.
