8.2 Меню программы

8.2.1 Меню «Конфигурация»

Это меню содержит команды для настройки программы представленные в

таблице 1.

Таблица 1

Команда

Горячая

клавиша

Действие

Конфигурация

Ctrl + P

Настройка программы (см. пункт 10)

Завершить работу

Alt + F4

Завершение работы с программой

8.2.2

Пункт меню «Команды»

Этот пункт меню содержит дополнительные команды для работы с датчиком

представленные в таблице 2.

Таблица 2

Команда

Действие

Присвоить адрес опроса

Присвоение нового адреса опроса
текущему устройству

Перезагрузка микропроцессора

Перезагрузка микропроцессора текущего
устройства

Сброс флага изменения
конфигурации

Сброс флага изменения конфигурации
текущего устройства

Количество преамбул в ответе*

Установка количества преамбул в ответе
для текущего устройства

Демо-режим

Вход в демо-режим

Примечание:   *   Всем   сообщениям,   передаваемым   HART   приборами,
предшествует определенный набор символов, называемых преамбулами. HART
приборы   не   должны   передавать   меньше   5   преамбул.   Это   дает   время,
достаточное   для   установления   несущей   частоты,   и   позволяет   управляющему
устройству   настроить   его   входные   схемы   для   приема   сообщения.   Для   HART
приборов рекомендуется отправлять не более 20 преамбул.

8.2.3

Пункт меню «Справка»

Этот пункт меню содержит дополнительные команды для работы с датчиком

представленные в таблице 2.

Таблица 3

Команда

Горячая

клавиша

Действие

Вызов справки

F1

Вывод справки о текущей операции либо
команде

О программе…

Вывод сведений о программе, ее версии и
авторских правах

9 Подготовка и порядок работы

Перед тем как приступить непосредственно к работе с устройством, следует

выполнить следующие действия:

1. Подключить HART мультиплексор к каналу RS-485 или RS-232 (при работе

через мультиплексор), или HART модем к RS-232.

2. Подключить   датчик   или   исполнительный   механизм   к   HART

модему/мультиплексору (см. РЭ на HART устройство);

3. Запустить программу H-Master. Настроить программу (см. пункт 10);
4. Выбрать подключенное устройство из списка для начала работы.
Затем пользователь может выполнить следующие операции:
 Выбор канала опроса (при работе через мультиплексор);

 Поиск подключенных датчиков на выбранном канале мультиплексора (при

работе через мультиплексор);

 Выбор необходимого датчика на выделенном канале мультиплексора (при

работе через мультиплексор);

 Чтение информации, выдаваемой выбранным устройством:

o первичная переменная в текущих единицах измерения;
o процент диапазона измерения;
o выходной аналоговый сигнал, в мА;
o пределы измерений.

 Настройку выбранного датчика:

o определение диапазона измерений;
o установка единиц измерения;
o установка параметров выходного сигнала;
o установка пользовательских параметров;
o диагностика устройства.

 Настройку сенсора выбранного датчика:

o калибровка сенсора с использованием образцовых средств.

 Настройку   ЦАП   –   установку   точного   соответствия   между   величиной

выходного   сигнала,   формируемого   устройством   и   регистрируемым
уровнем тока (определяется по образцовому прибору).

Примечание:   при   выборе   устройства,   а   затем   и   при   открытии   закладок,

соответствующие параметры считываются автоматически. Команда  «Прочитать»
необходима для обновления информации.

9.1 Работа с сетью RS-485

Мультиплексор,   подключенный   по   интерфейсу   RS-485,   имеет   HART

подобный канальный уровень.

Поиск и идентификация мультиплексоров в сети RS-485 осуществляется по

уникальному адресу опроса, который может принимать значения от 0 до 15.

Работа с сетью RS-485 устройств осуществляется в главном окне программы,

закладка  «Работа   с   сетью»  (рисунок 2).   Основным   элементом   здесь   является
список   RS-485   устройств   (рисунок 2,   поз. 1).   В   нем   отображаются   найденные
мультиплексоры, и осуществляется выбор текущего устройства.

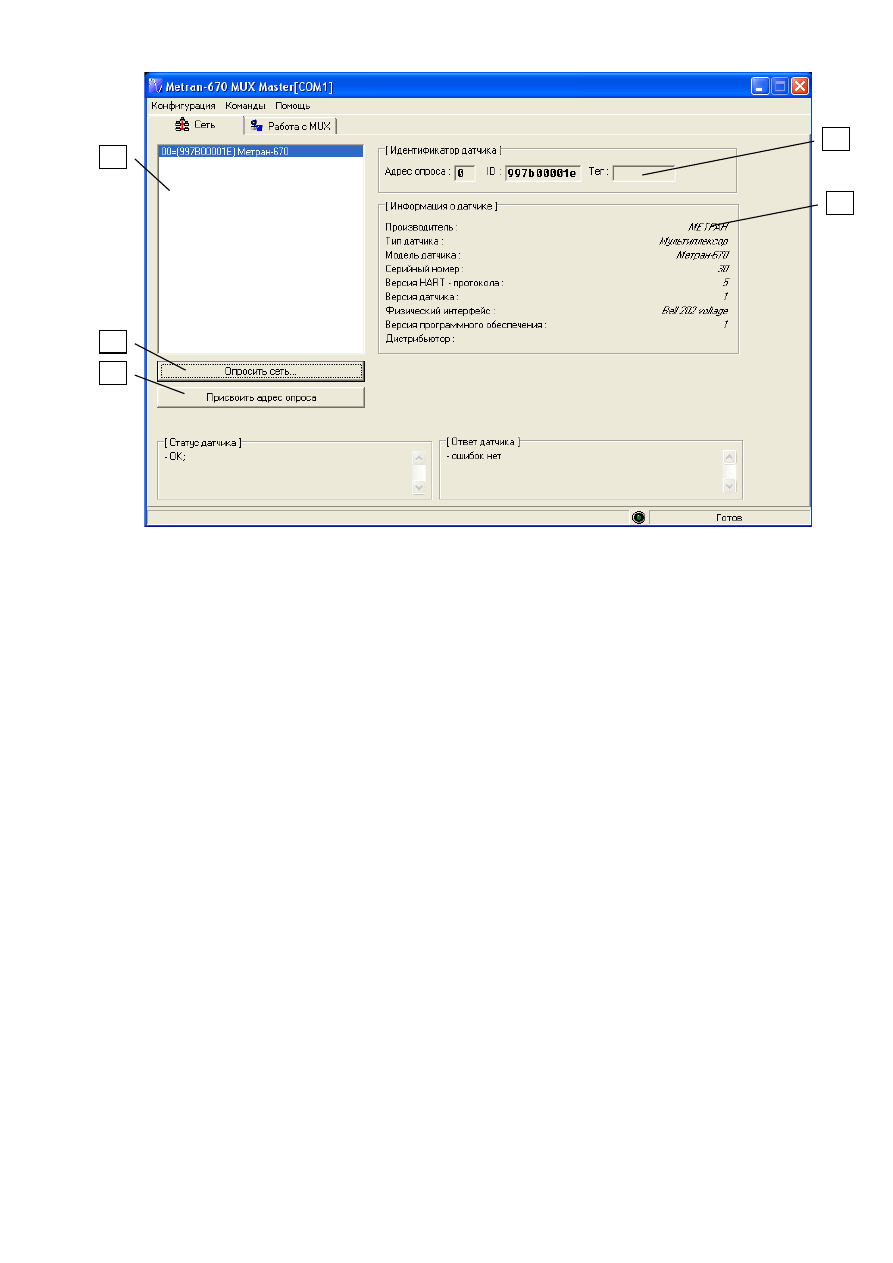

Рисунок 2 – Работа с сетью HART устройств

где,   1   –   список   HART   устройств   в   сети;   2   –   команда  «Опросить   сеть»;

3 – команда «Присвоить адрес опроса»; 4, 5 - информация об устройстве.

9.1.1

Поиск мультиплексоров в сети

Команда

 «Опросить   сеть»



(рисунок 2,   поз. 2)   осуществляет

последовательный   опрос   мультиплексоров,   подключенных   к   сети,   начиная   с
адреса   опроса   0   и   до   15.   Найденные   мультиплексоры   отображаются   в   списке
устройств (рисунок 2, поз. 1). При нахождении мультиплексора по адресу опроса 0
программа   продолжает   опрос,   т.к.   нулевой   адрес   опроса   не   означает   наличие
одного мультиплексора в сети. Прервать процесс опроса можно в любой момент с
помощью команды «Остановить».

9.2 Работа с сетью HART устройств

При   работе   в   двухпроводной   системе   связи   с   одним   подчиненным

устройством     первичная   переменная   может   быть   считана   как   аналоговая
величина,   или   по   цифровому   каналу.   Подчиненное   устройство   имеет
фиксированный адрес опроса, равный нулю.

В двухпроводной системе связи два и более HART устройства могут быть

соединены вместе через один канал передачи. В такой системе каждое устройство
должно иметь свой уникальный адрес. HART протокол позволяет адресовать на
одной паре проводов до 15 HART устройств. Аналоговые сигналы в этом режиме
использовать нельзя, поскольку они будут просто складываться друг с другом в
общем контуре. В этом случае каждое устройство устанавливает свой аналоговый
выход   на   фиксированный   уровень   токового   сигнала   4 мА   (только   питание).
Идентификация   устройства   в   сети   HART   устройств   осуществляется   по

1

2

3

4

5

уникальному   адресу   опроса,   который   может   принимать   значения   от   1   до   15.
Присвоение ненулевого адреса опроса фиксирует выходной аналоговый сигнал на
уровне 4 мА.

Работа с сетью HART устройств осуществляется в главном окне программы,

закладка  «Сеть»  (рисунок 4). Основным элементом здесь является список HART
устройств (рисунок 4, поз. 1). В нем отображаются найденные устройства (формат
обозначения устройства показан на рисунке 3), и осуществляется выбор текущего
устройства.

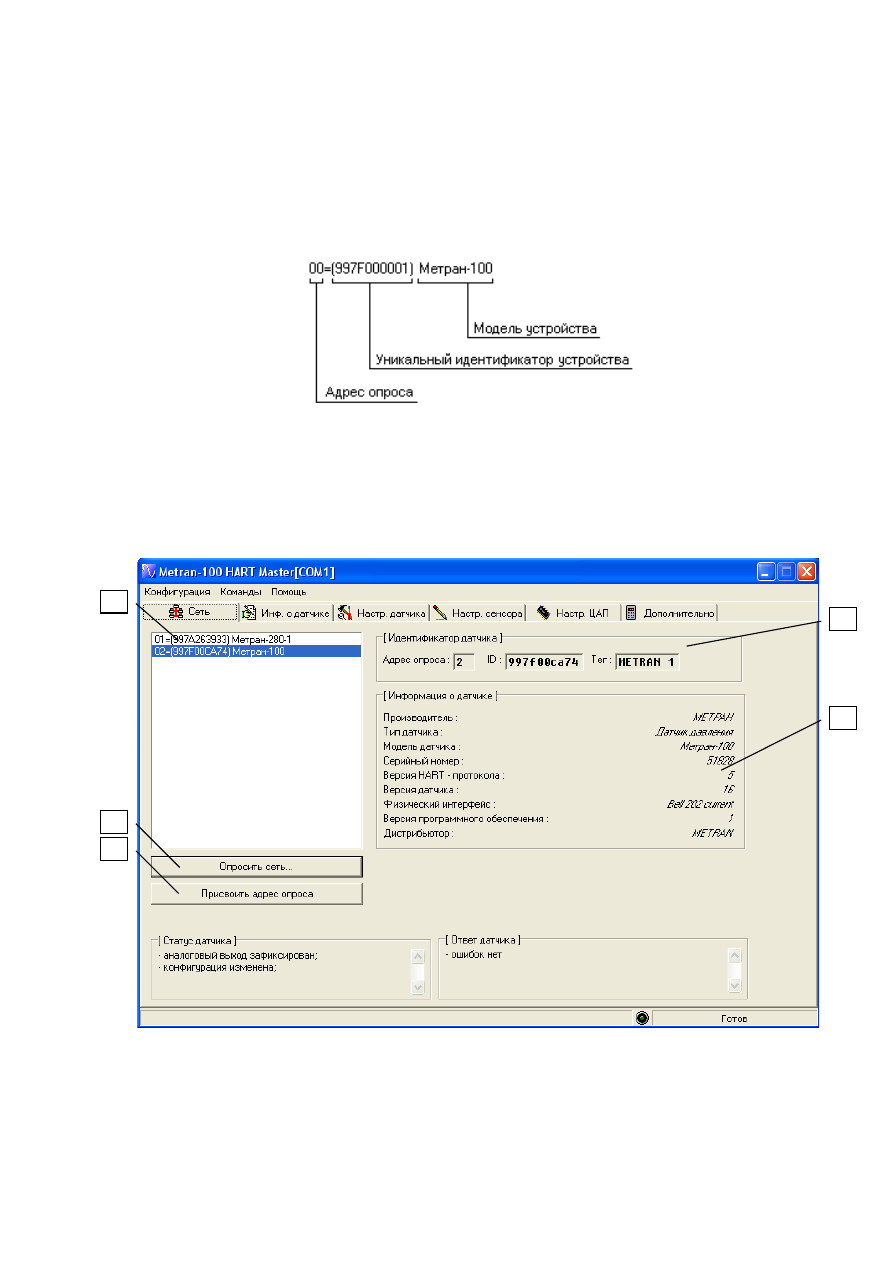

Рисунок 3 – Запись устройства в списке HART устройств

Также здесь отображается информация об устройстве (рисунок 4, поз. 5).

Версия   HART   протокола   5.0   предполагает   для   передачи   цифровой

информации  использовать   принцип частотной модуляции. Под  версией датчика
подразумевается версия аппаратного обеспечения устройства.

Рисунок 4 – Работа с сетью HART устройств

где, 1 – список HART устройств в сети; 2 – команда  «Опросить сеть»; 3 –

команда «Присвоить адрес опроса»; 4, 5 - информация об устройстве.

1

2
3

4

5
