9.7 Дополнительные возможности

Возможности регистрации данных и архивирования данных измерительного

процесса доступны в главном окне программы, вкладка «Дополнительно».

9.7.1 Архивирование данных

Программа позволяет считывать, записывать в файл на диск и отображать на

графике   данные   о   токе   и   значения   четырех   динамических   переменных   с
устройств, установленных в сети.

Устройства   установленные   в   сети   отображаются   в   виде   дерева   в

информационном   поле,   расположенном   в   левой   части   формы   вкладки   «Выбор
устройств»   (рисунок18,   поз.   1).   Устройства   отображаются   после   выполнения
команды   «Обновить   список   устройств»   (рисунок18,   поз.   9).   Данную   команду
необходимо выполнять каждый раз при изменении списка устройств работающих
в сети и изменении адреса устройства.

Выбор   устройства,   для   которого   необходимо   считать   и   сохранить   данные,

выполняется   путем   установления   галочки   кликом   мыши   в   списке   устройств.   В
таблице   данных   (рисунок18,   поз.   2)   отображается   считанная   информация
текущего   устройства,   за   определенный   период   времени.   Для   обновления
информации   в   таблице   данных   необходимо   кликнуть   мышью   по   названию
устройства.



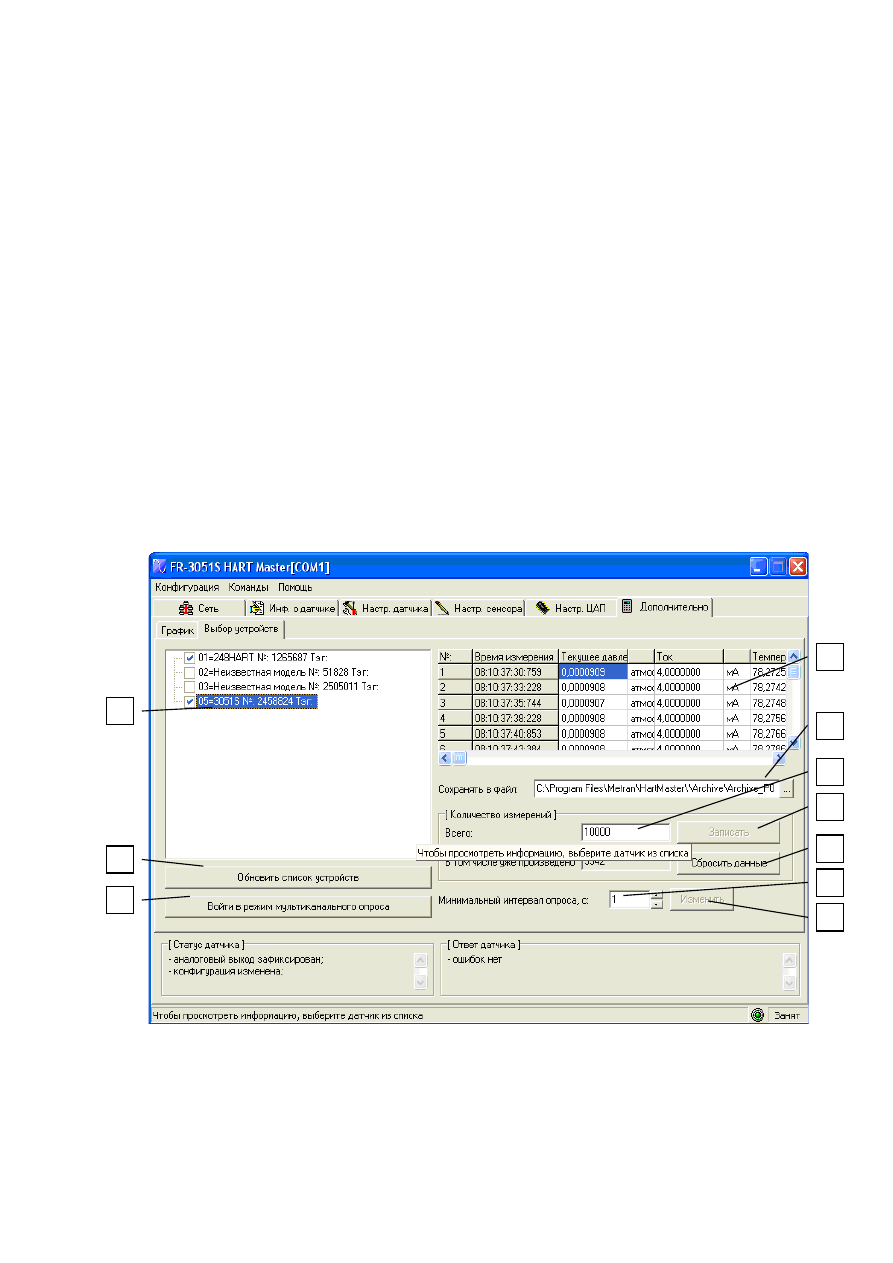

Рисунок 18 – Регистрация данных и ведение архивирование измерения

где,



1   –   список   устройств,   представленный   в   виде   дерева;   2   –   таблица

данных; 3 – поле ввода имени файла архивации; 4 – поле изменения количества
измерений;   5   –   сохранение   количества   измерений;   6   –   обнуление   счетчика

1

9

10

2

3

4

5

6

7

8

считанных данных и таблицы данных, отключение режима считывания; 7 – поле
ввода интервала опроса; 8 – применение введенного  интервала; 9 – обновление
списка устройств; 10 –  включение режима мультиканального опроса.

9.7.2 Настройка архивирования данных

Для   настройки   архивирования   данных   необходимо   на   вкладке

«Дополнительно», вкладка «Выбор устройств», выполнить следующие настройки.

В   поле   «Сохранять   в   файл:»   (рисунок18,   поз. 3)   указывают   имя   файла,   в

который будут записываться данные, считанные с устройства. По умолчанию имя
файла генерируется программой и содержит в себе адрес опроса, номер канала,
адрес   мультиплексора.   Файл   имеет   расширение   *.csv   и   может   быть   открыт
программой MS Excel для просмотра.

В   области   «Количество   измерений»   (рисунок18,   поз. 4)   поле   «Всего:»

указывают количество измерений, которое будет произведено и занесено в архив.
По   умолчанию   количество   измерений   равно   100,   если   значение   изменено,   его
необходимо сохранить, выполнив команду «Записать» (рисунок18, поз. 5). В поле
«В   том   числе   уже   произведено»   отображается   количество   считанных   данных.
Команда   «Сбросить   данные»   (рисунок18,   поз. 6)   обнуляет   счетчик   считанных
данных,   очищает   таблицу   данных,   отключает   режим   считывания   для   текущего
устройства.

В поле «Минимальный интервал опроса»  (рисунок18, поз. 7) устанавливают

интервал   опроса   устройства.   По   умолчанию   опрос   производится   каждые   10
секунд.   Время   опроса   зависит   от   количества   опрашиваемых   устройств   и   их
быстродействия.   Программа   не   может   опрашивать   датчики   быстрее,   чем   они
отвечают. Команда «Изменить»   (рисунок18, поз. 8) позволяет считывать данные
через установленный интервал.

9.7.3 Режим мультиканального опроса

Мультиплексор М -670 позволяет обращаться только к одному каналу связи.

Чтобы   осуществлять   опрос   нескольких   каналов   мультиплексора,   нужно   перед
каждым   обращением   к   устройству   переключать   мультиплексор   на   требуемый
канал.   Если   опрашиваемые   устройства   подключены   к   разным   каналам
мультиплексора,   необходимо   выполнить   команду   «Войти   в   режим
мультиканального   опроса»   (рисунок18,   поз. 2)   на   вкладке  «Дополнительно»,
вкладка   «Выбор   устройств».   В   этом   режиме   любая   другая   работа   с   датчиком
невозможна,   поэтому   все   вкладки   кроме   «Дополнительно»,   становятся
недоступными. Время доступа   к данным устройства возрастает и занимает не
менее 3х секунд, поскольку каждый раз при обращении к устройству добавляются
команды смены номера канала мультиплексора.

9.7.4 График

Вкладка   «График»   вкладки   "Дополнительно"   содержит   график   переменных

(рисунок 19).

График существует для визуального отображения информации. На графике

отображается следующая информация:

 наименование текущего устройства (рисунок 19 поз.1), выбранного на

вкладке «Выбор устройств»;

 список переменных, значения которых отображаются в виде графика

(рисунок 19 поз.4);

 время измерения значений переменных в формате чч:мм (рисунок 19

поз.7);

 значение измеряемой величины (рисунок 19 поз.3) в текущих единицах

измерения смотри вкладку «Выбор устройств» (рисунок 18 поз.2);

 график значений переменных, считанных с выбранного устройства

(рисунок 19 поз.6);

Для   выбора   переменных,   которые   будут   отображаться   в   графике,

необходимо   выполнить   следующие   действия.   Правой   кнопкой   мыши   вызывают
контекстное меню (рисунок 19 поз.5);, в котором отображается список возможных
переменных.   Наличие   галочки   около   имени,   указывает   на   то,   что   переменная
отображается   в   виде   графика.   Удалить/установить   галочку   можно   с   помощью
клика мыши.

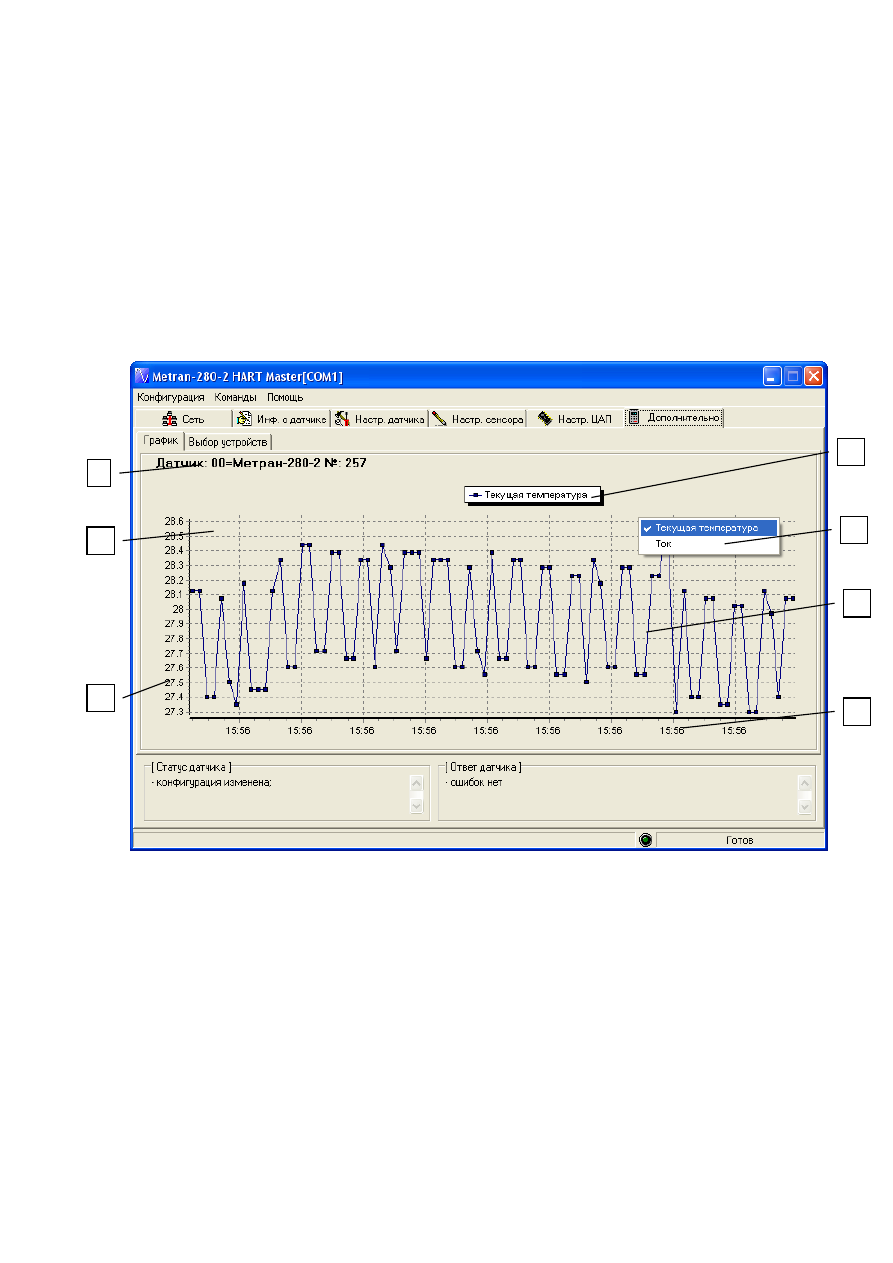

Рисунок 19 – График измерительного процесса

где, 1 – наименование текущего устройства; 2 – область отображения графиков
переменных;   3   –   значение   измеряемой   переменной;   4   –список   отображаемых
переменных; 5 – меню списка возможных переменных, отображаемых на экране;
6–график переменной; 7- время измерения.

4

6

2

1

5

3

7

9.8 Особенности работы с датчиком Метран-100

9.8.1 Чтение дополнительной информации о датчике Метран – 100

Выполните   команду  «Дополнительно»  (рисунок   7,   поз.4).   В   новом   окне

программа отобразит следующую информацию:

1 Код модели датчика.
2 Дата   выпуска   в   формате   дд.мм.гг   –   дата   выпуска   датчика   с   завода-

изготовителя.

3 Исполнение   по   кислороду   (означает,   что   рабочие   полости   датчиков   и

детали монтажных комплектов, соприкасающиеся с кислородом, очищены
и обезжирены).

4 Код   основной   погрешности.   Основная   погрешность   –   погрешность   при

нормальных   условиях   эксплуатации:   t=23±2ºC,   атмосферное   давление
84-106.7 кПа (630 до 800 мм. рт. ст.), рабочее положение в соответствии с
ТУ на датчик.

5 Исполнение по назначению.
6 Климатическое исполнение – условия эксплуатации в части воздействия

климатических факторов внешней среды.

7 Предельно   допустимое   избыточное   давление   –   максимальное   значение

статического   давления,   относительно   которого   измеряется   перепад   и
избыток давления. Это понятие применяется только к датчикам типа ДД и
ДГ.

8 Материал   сенсора   –   материал   деталей   полостей   контактирующих   с

рабочей средой.

9.8.2 Диагностика датчика Метран – 100

Для   запуска   процедуры   тестирования   датчика   выполните   команду

«Самотестирование» (рисунок  13, поз. 2).

Программа последовательно выполнит тестирование:
 –  ПЗУ на плате АЦП;
 –  EEPROM микропроцессора;
 –  сенсор;
 –  связи с платой АЦП;
 –  микропроцессора;
 –  режима работы датчика.
 –  контрольной суммы ПЗУ.

  При   выявлении   ошибок     после   тестирования   узлов   датчика,

соответствующий индикатор ошибки окраситься в красный цвет.

Если   при   тестировании   контрольной   суммы   ПЗУ   выявлена   ошибка,

необходимо произвести следующие действия:

выполнить команду «Настройка 4 мА» (рисунок 15, поз. 1).
выполнить команду «Настройка 20 мА» (рисунок 15, поз. 2)
выполнить калибровку пределов измерений см. п.8.10 («Калибровка датчиков

серии Метран»)

выполните корректировку нуля см. п.9.5.1
выполните установку верхней и нижней границы диапазона см. п.9.4.2.
