Метран-200 (термоэлектрические преобразователи ТХА, ТХК). Руководство - часть 6



23




Рисунок В.6 -

Исполнение

ТХА Метран-231-06

Рисунок В.7 -

Исполнение

ТХА Метран-231-07

Рисунок В.8 -

Исполнение

ТХА Метран-231-08

Рисунок В.9 -

Исполнение

ТХА Метран-231-09


Таблица В.4 - Длина монтажной части и масса

Масса, кг

L, мм

рисунок В.6

рисунок В.7



рисунок В.8



рисунок В.9



280 0,52

0,66

0,97

0,73

320 0,55

0,68

1,03

0,78

420 0,67

0,74

1,18

0,86


Таблица В.5 - Показатель тепловой инерции (

ε

∞

), конструкция горячего спая,

количество чувствительных элементов

d, мм

Кол.ЧЭ

Конструкция рабочего

спая

Показатель тепловой

инерции,

ε

∞

, с

4 1 И; НИ 5;

3

4,6 2  И; НИ 6;

4


Примечание - Длина кабеля  ℓ  выбирается и ряда: 1000, 1600, 2000, 3000, 5000 мм.



24






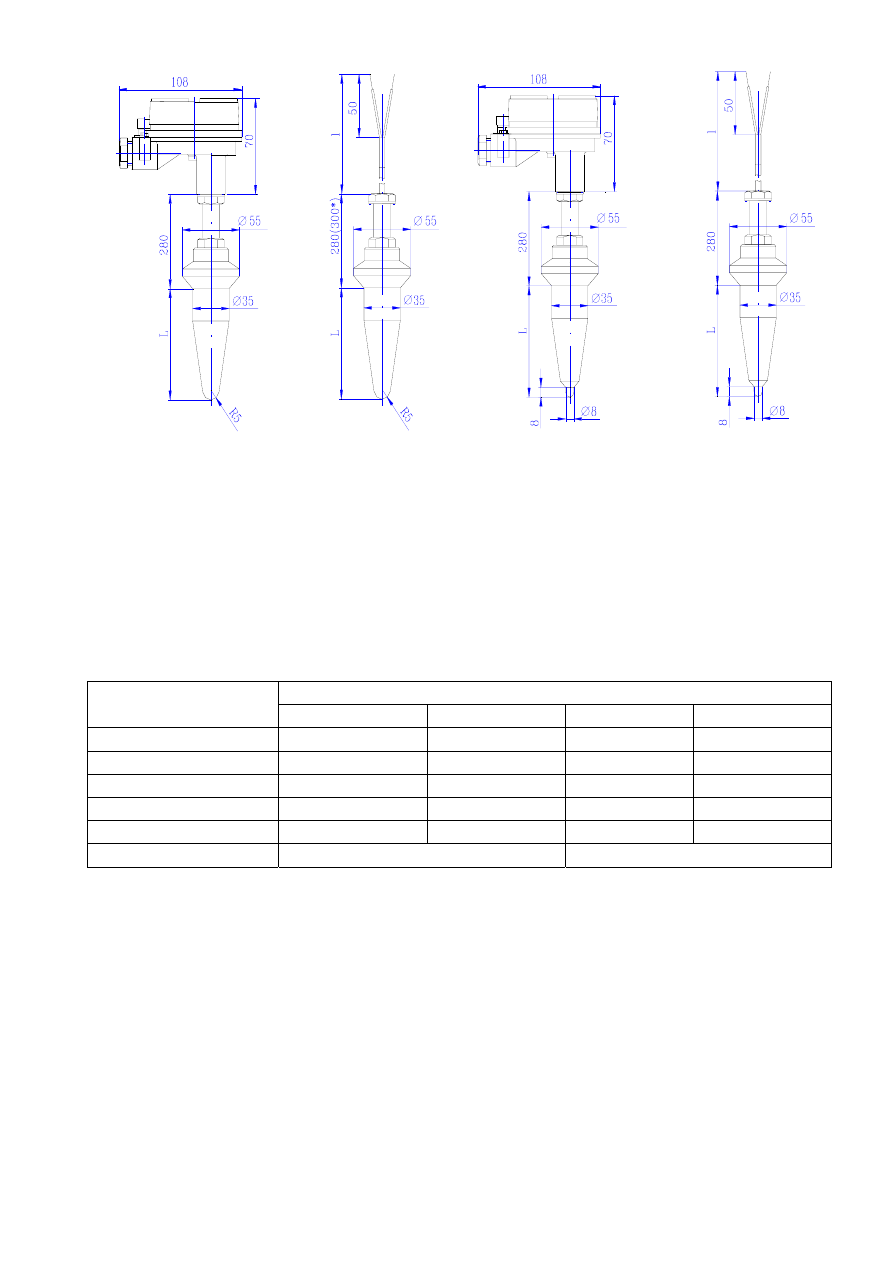

Рисунок В.10 -

Исполнения

ТХА Метран-231-10,

ТХК Метран-232-10

Рисунок В.11 -

Исполнения

ТХА Метран-231-11,

ТХК Метран-232-11

Рисунок В.12 -

Исполнения

ТХА Метран-231-12,

ТХК Метран-232-12

Рисунок В.13 -

Исполнения

ТХА Метран-231-13,

ТХК Метран-232-13

* Размер указан для термопреобразователей с двумя чувствительными элементами.

Таблица В.6 - Длина монтажной части и масса

Масса, кг

Длина L, мм

рисунок В.10

рисунок В.11



рисунок В.12



рисунок В.13



80

1,52  3,0 1,25 3,0

100

1,65  3,1 1,27 3,1

120

1,70  3,2 1,30 3,2

160

1,82  3,4 1,65 3,4

200

2,00  3,6 1,40 3,6

кол. ЧЭ 1,2

1


Длина кабеля (ℓ) выбирается из стандартного ряда: 250, 320, 400, 500, 630, 800, 1000,
1250, 1600, 2000, 2500, 3150, 5600, 6300 мм.
Максимальная длина кабеля 49 000 мм.
Материал защитной гильзы - 12Х1МФ.



25

Таблица  В.7 - Показатель  тепловой  инерции  (

ε

∞

),  условное  давление  (Ру)  измеряемой

среды

Исполнение ТП

Показатель тепловой

инерции

ε

∞

, с

Условное давление

измеряемой среды, Ру, МПа

Рисунок В.10
Рисунок В.11

50 25,5

Рисунок В.12
Рисунок В.13

10 60







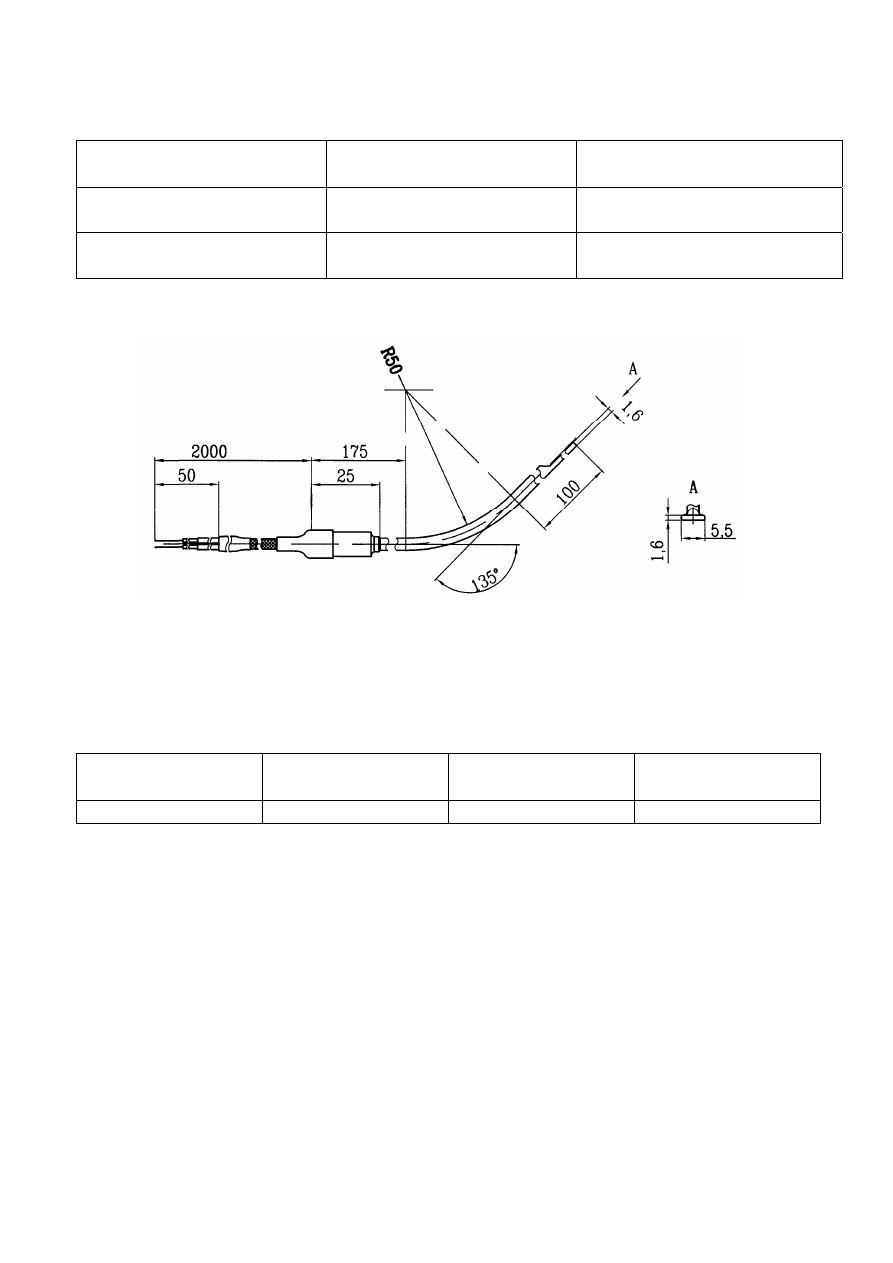

Рисунок  В.14 - Исполнение ТХК Метран-232-14





Таблица В.8 - Показатель тепловой инерции (

ε

∞

), конструкция горячего спая, масса

Исполнение ТП

Показатель тепло-

вой инерции

ε

∞

, с

Конструкция

горячего спая

Масса, кг, не более

Рисунок В.14 4

НИ 0,5





26

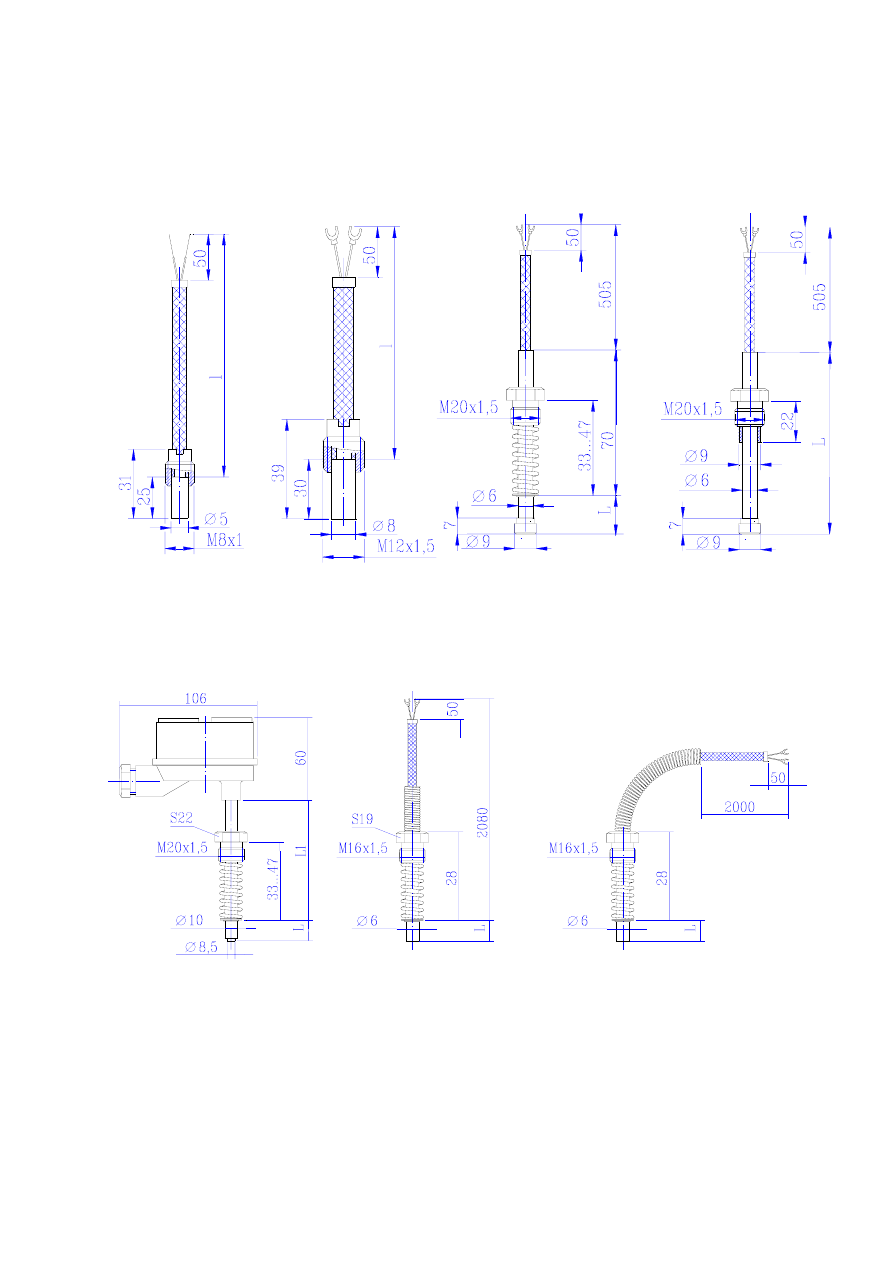

ПРИЛОЖЕНИЕ  Г

(обязательное)

Преобразователи термоэлектрические подшипниковые

ТХА Метран-241 и ТХК Метран-242





Рисунок Г.1 -

Исполнения

ТХА Метран-241-01,

ТХК Метран-242-01

Рисунок Г.2 -

Исполнения

ТХА Метран-241-02,

ТХК Метран-242-02

Рисунок Г.3 -

Исполнения

ТХА Метран-241-03,

ТХК Метран-242-03

Рисунок Г.4 -

Исполнения

ТХА Метран-241-04,

ТХК Метран-242-04



Рисунок Г.5 - Исполнения

ТХА Метран-241-05,

ТХК Метран-242-05

Рисунок Г.6 - Исполнения

ТХА Метран-241-06,

ТХК Метран-242-06

Рисунок Г.7 - Исполнения

ТХА Метран-241-07,

ТХК Метран-242-07



Длина  удлинительных  проводов  ℓ  выбирается  из  ряда: 120, 250, 500, 800, 1000,

1600, 2000, 2500, 3150 мм.

Масса исполнений ТП, приведенных на рисунках  Г.1, Г.2, не более 0,3 кг.
