Метран-200 (термоэлектрические преобразователи ТХА, ТХК). Руководство - часть 5



19

Таблица Б.6 - Материал защитной арматуры

Погружаемая часть - уча-

сток длиной ℓ

Стальная часть защитной ар-

матуры (кроме участка ℓ)

Максимальная темпе-

ратура применения,

°С

Корунд высокоплотный

КТВП

15Х25Т

до длин L=1250 мм

Корунд исполнения по ма-

териалам - Кв

ХН78Т

для L=1600, 2000 мм

1100





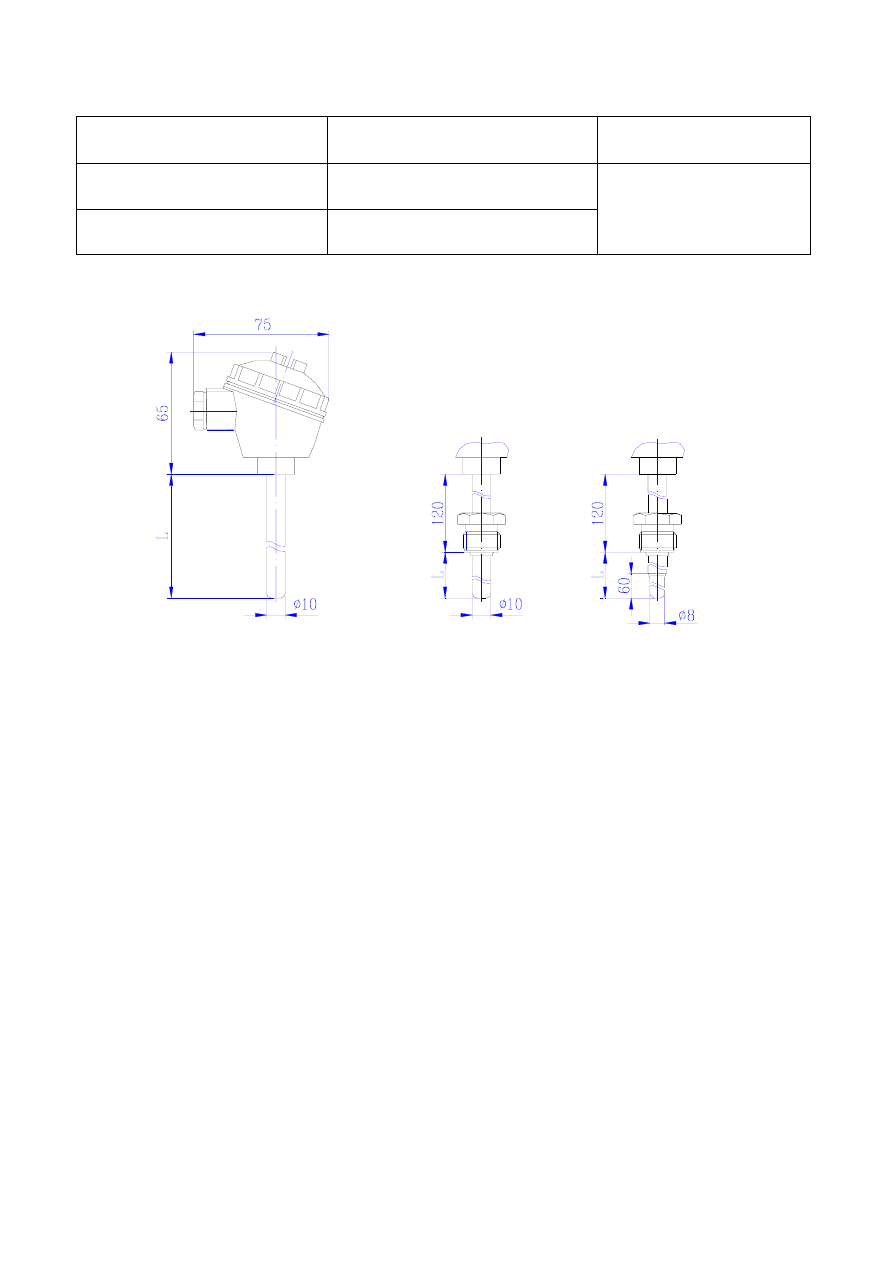

Рисунок Б.9 – Исполнения

ТХА Метран-201-31

ТХК Метран-202-31

Рисунок Б.10 – Исполнения

ТХА Метран-201-32

ТХК Метран-202-32

Рисунок Б.11 – Исполнения

ТХА Метран-201-33

ТХК Метран-202-33



20

ПРИЛОЖЕНИЕ  В

(обязательное)

Преобразователи термоэлектрические бескорпусные

ТХА Метран-231 и ТХК Метран-232


В  процессе  монтажа  кабельные  термопреобразователи  можно  изгибать,  уклады-

вать в труднодоступных местах или прижимать к поверхности для измерения ее темпе-

ратуры.

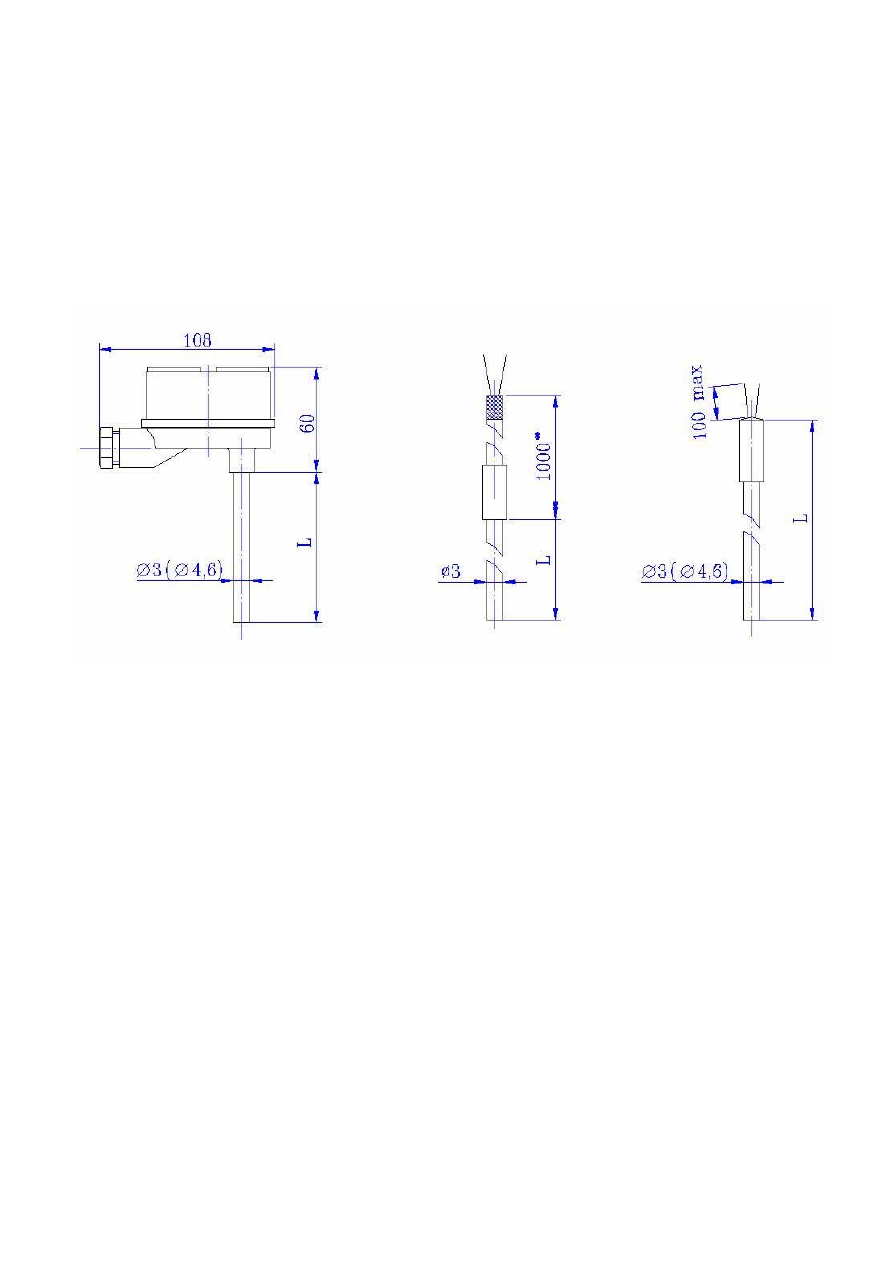

Рисунок В.1 - Исполнения

ТХА Метран-231-01,

ТХК Метран-232-01

  Рисунок В.2 - Исполнения

ТХА Метран-231-02,

ТХК Метран-232-02

Рисунок В.3 - Исполнения

ТХА Метран-231-03,

ТХК Метран-232-03





* Термопреобразователи, изготовленные из термопарного кабеля с наружным диа-

метром оболочки 4,6 мм, имеют два чувствительных элемента.

**  Выводы  термоэлектродов  термопарного  кабеля  КТМС  ХА  (КТМС  ХК)  удли-

няются с помощью кабеля СФКЭ ХА ( СФКЭ ХК) длиной ℓ. Место соединения поме-

щено в переходную втулку и загерметизировано. Длина кабельной выводной части бо-

лее 1000 мм указывается при заказе.



21

Таблица В.1 - Длина монтажной части и масса

Масса, кг, не более

Масса, кг, не более

L, мм

рис.В.1

рис.В.2

рис.В.3

L, мм

рис.В.1

рис.В.2

рис.В.3

320 5000
400 5600
500 6300

0,8 0,6 0,5

630 7100
800 8000

1000

0,4 0,2 0,1

9000

1,0 0,8 0,7

1250 10000
1600

0,45 0,25 0,15

11200

2000 12500

1,2 1,0 0,9

2500

0,5 0,3 0,2

14000

1,4 1,2 1,1

3150 16000
3550 18000

1,6 1,4 1,3

4000

0,6 0,4 0,3

20000

1,7 1,5 1,4


Таблица В.2 - Условное давление (Ру), показатель тепловой инерции (

ε

∞

)

Рис.

Ру, МПа

ε

∞

, с

В.1

В.2

В.3

0,1 4





22





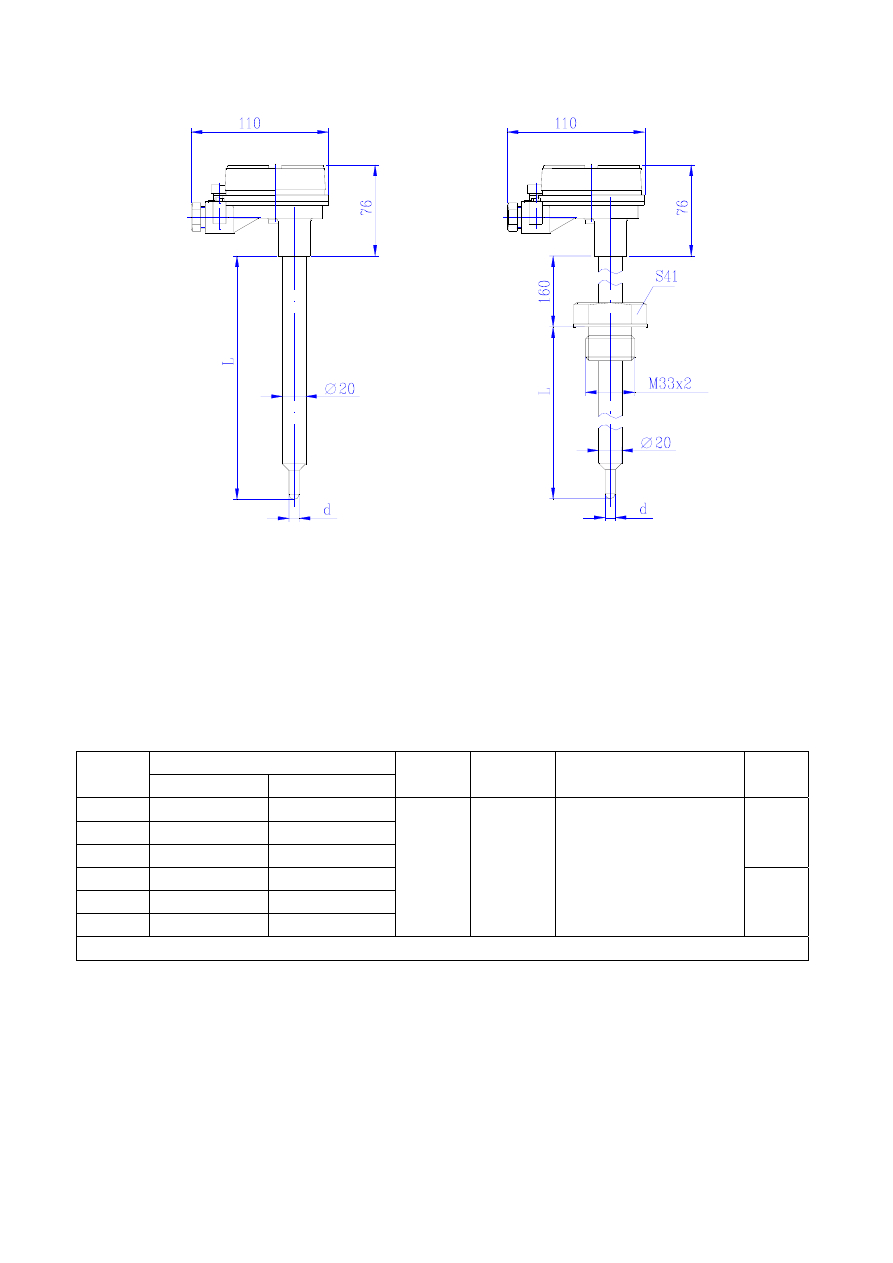

Рисунок В.4 - Исполнения

ТХА Метран-231-04,

ТХК Метран-232-04

Рисунок В.5 - Исполнения

ТХА Метран-231-05,

ТХК Метран-232-05


Таблица В.3 - Длина монтажной части, масса, показатель тепловой инерции,

условное давление

Масса, кг

L, мм  рисунок В.4  рисунок В.5

Кол.

ЧЭ

ε

∞

, с

Ру, МПа

d, мм

250 0,42

1,02

320 0,47

1,11

400 0,53

1,20

5,5

630 0,98

1,45

800 1,20

1,65

1000 1,45

1,87

1

или

2




4;5*

0,4–для исполнения

ТП в соответствии с

рисунком В.4,

6,3–для исполнения

ТП в соответствии с

рисунком В.5

7

* Для кабеля диаметром 4,6м.
