ИЛЛЮСТРАЦИИ (СТРОИТЕЛЬНЫЕ ЛЕСА) - ЧАСТЬ 3

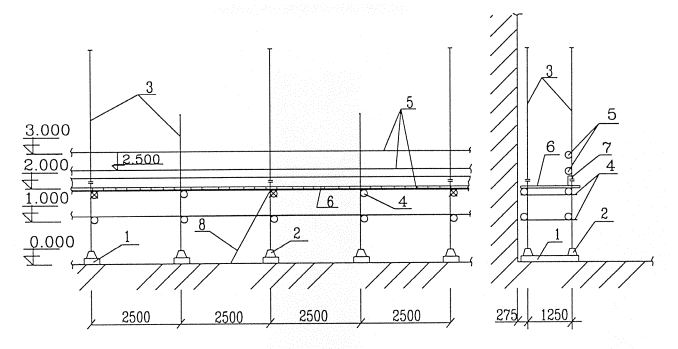

13) Установка лестницы, второй нитки ограждения на отм. 2.5 и бортовой доски

1 - подкладки

2 - башмаки

3 - стойки

4 - поперечины

5 - продольные связи

6 - щиты настила

7 - бортовая доска

8 - лестница

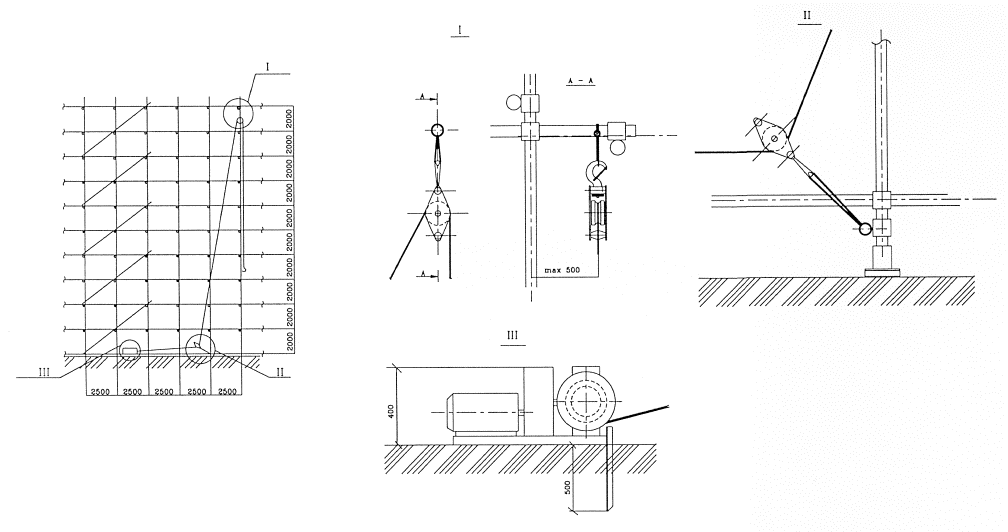

Рис. 3 Схема подъема груза лебедкой





Рис. 4 Схемы установки лесов при различной конфигурации зданий

Схема №1

Схема №2

Схема №3

Схема №4 /при выступе стены до 1м/

Схема №5 /при выступе стены более 1м/

Схема №6





Схема №7

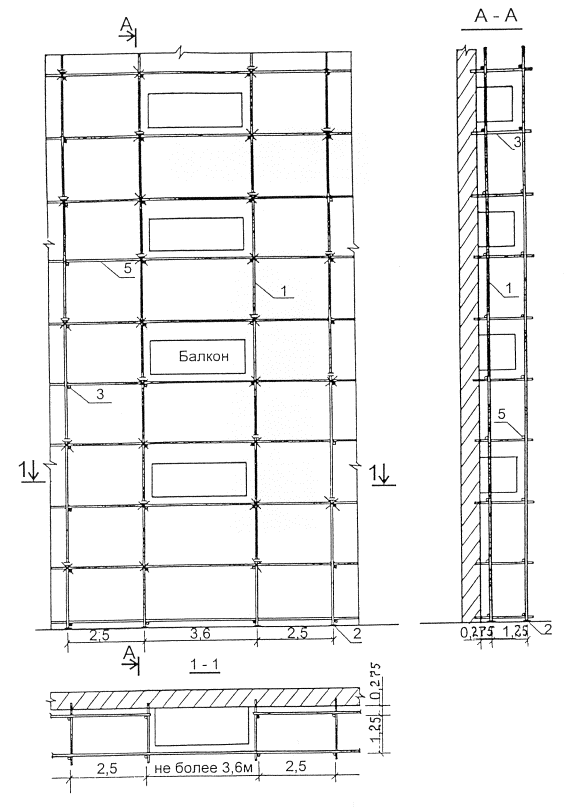

рис. 5. Схема крепления лесов при наличии балконов.

1 - стойка

2 - башмак

3 - поперечина

5 - связь

7 - инвентарная пробка

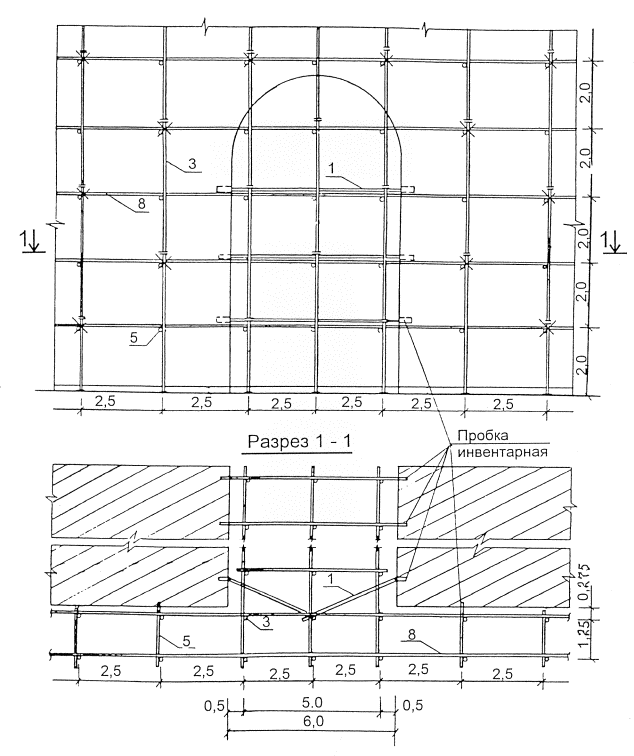

рис. 6. Схема креплении лесов при наличии арки.

1 - раскос

3 - стойка

8 - связь

5 - поперечина
