8.ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ СТРОИТЕЛЬНЫХ ЛЕСОВ

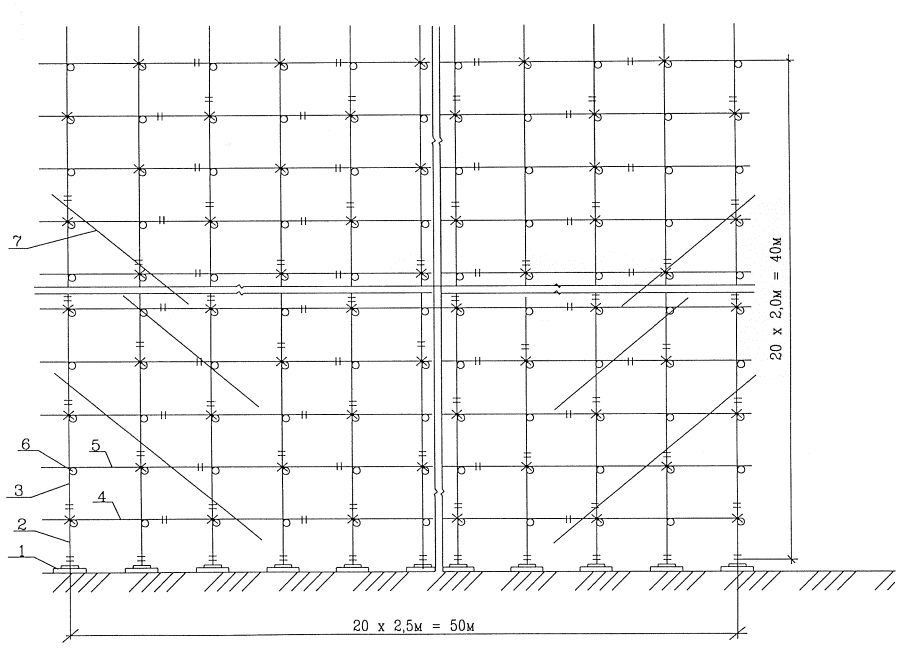

ИЛЛЮСТРАЦИИ (СТРОИТЕЛЬНЫЕ ЛЕСА) - ЧАСТЬ 1рис.1 Схема установки лесов по наружному ряду стоек. Общий вид .
1 - башмак опорный; 2 - стойка короткая; 3 - стойка длинная; 4 - связь короткая; 5 - связь длинная; 6 – поперечина; 7 - связь диагональная; х - крепление лесов к стене
рис.2 Схема установки элементов лесов 1) Схема установки подкладок ( I ярус)
2) Схема установки башмаков ( I ярус)
3) Схема установки стоек внутреннего и наружного ряда ( I ярус)
