3.2.

Инструмент, приспособления, инвентарь для каменной кладки

Производительность труда каменщика во многом зависит от качества при­меняемого ручного инструмента.

Кельма (рис. 3.5, а) – это лопатка из тонколистового стального полотна с изогнутой ручкой из древесины твердых пород. Она применяется для разравнивания раствора, заполнения вертикальных швов и подрезки излишков раствора.

Молоток-кирочка (рис. 3.5, б) массой 0,55 кг с деревянной ручкой длиной до 300 мм используется для рубки или тески кирпича, керамического камня.

Растворная лопата (рис. 3.6) имеет полотно из листовой стали толщиной 1,6 мм. Круглый металлический стержень длиной 320 мм предохраняет от износа деревянный черенок. Лопата необходима для подачи и разравнивания раствора, а также для перемешивания его в ящике.

Расшивки (рис. 3.7) имеют рабочую часть в форме разрезанной вдоль стальной трубки с ручкой из древесины твердых пород. Обработку и уплотнение швов кладки ведут стальными расшивками, имеющими вогнутую и выпуклую поверхность.

Для ускорения производства кирпичной кладки и повышения не только производства кирпичной кладки, но и ее качества используют малогабаритные ручные приспособления.

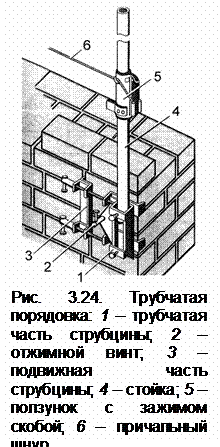

Причальные скобы (рис. 3.8) П-образной формы закрепляют в швах кладки; скобы из листовой стали надевают на кирпич, уложенный плашмя.

Крученый причальный шнур (рис. 3.9) толщиной 1,5...3 мм натягивают вдоль выкладываемой стены. Он предназначен для соблюдения горизонтальности выкладываемых рядов.

Промежуточные маяки (рис. 3.10) в виде прямоугольного корпуса или сварной рамки фиксируют натянутый шнур в вертикальной или горизонтальной плоскостях.

Шаблон в форме металлического угольника служит для разметки и проверки прямых углов каменных стен (рис. 3.11). Шаблон из двух линеек, соединенных хомутами с прижимными винтами, предназначен для разметки оконных и дверных проемов при производстве каменных работ.

Рис. 3.10. Промежуточные маяки: а – с прямоугольным корпусом; б – со сварной рамкой; 1 – причалка; 2 – корпус; 3 – ручка; 4 – ролик; 5 – упоры; 6 – рамка; 7 – фиксатор

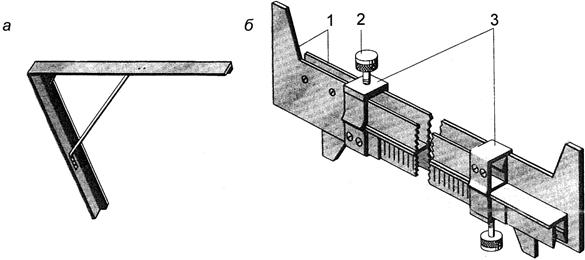

Рис. 3.11. Шаблоны для разметки и проверки углов (а) и проемов (б):
1 – раздвижные рейки; 2 – прижимной винт; 3 – хомуты

Отвес (рис. 3.12) массой 0,2…1 кг, состоящий из стального конусо­об­раз­­­ного корпуса, крученого шнура и алюминиевой планки, служит для проверки вертикальности углов и поверхности кладки.

Прави́ло (рис. 3.13) из отфугованного деревянного бруска или дюралюминиевого профиля длиной 1,2...2 м предназначено для контроля поверхности выкладываемых стен.

Для проверки качества кирпичной кладки используют контрольно-измерительный инструмент.

Складной метр (рис. 3.14, а) и рулетки (рис. 3.14, б, в) длиной 2...20 м служат для линейных измерений в ходе выполнения кладки.

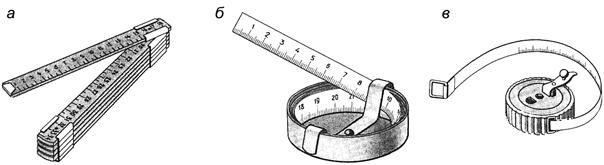

Рис. 3.14. Измерительные приборы

Уровень в металлическом корпусе длиной 750 мм применяется для проверки вертикальности и горизонтальности кладки (рис. 3.15).

В настоящее время всё чаще применяется уровень-правило из алюминиевого сплава длиной 1000–2000 мм.

При производстве каменной кладки используют также различный инвентарь.

Установка объемом до 2 м³ служит для приема, подогрева, перемешивания и порционной выдачи товарного раствора и представляет собой расходную тару для доставки к рабочему месту каменщика (рис. 3.16).

Бункер с челюстным затвором (рис. 3.17) объемом до 1,2 м³ предназначен для приемки и подачи раствора на рабочее место каменщика.

Подхват-футляр (рис. 3.18) грузо­подъемностью 1,5 т состоит из двух полуфутляров Г-образной формы, закрепленных на захватных рычагах, шарнирно смонтированных на оси. Подхват-футляр предназначен для выгрузки двух пакетов кирпича из автомобиля и подачи их к рабочему месту каменщика.

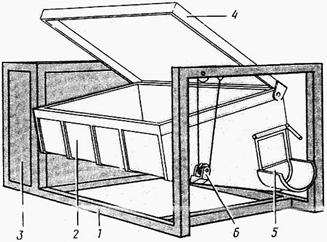

Рис. 3.16. Установка для приема и выдачи раствора: 1 – рама; 2 – емкость для перемешивания раствора; 3 – моторный отсек; 4 – крышка; 5 – секторный затвор для выдачи раствора; 6 – подвеска

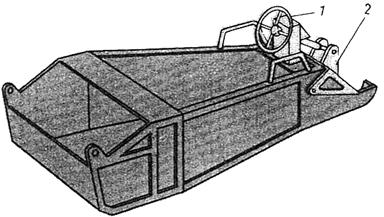

Рис. 3.17. Бункер с челюстным затвором: 1 – штурвал с тягой; 2 – затвор; 3 – отверстие для приема раствора из автосамосвала; 4 – страповочные отверстия

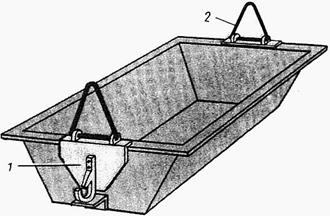

Рис. 3.18. Металлический растворный ящик:
1 – грузоподъемная петля; 2 – строп

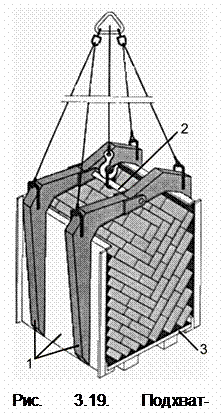

Подхват-футляр (рис. 3.19) грузоподъем­ностью 1,5 т состоит из двух полуфутляров
Г-образной формы, закрепленных на захватных рычагах, шарнирно смонтированных на оси. Подхват-футляр предназначен для выгрузки двух пакетов кирпича из автомобиля и подачи их к рабочему месту каменщика.

Самозатягивающийся захват грузоподъем­ностью 1,75 т представляет собой прямоугольную раму с двухчелюстным рычажным зажимом (рис. 3.20).

Он предназначен для разгрузки пакетов силикатного кирпича без поддонов с автотранспорта и подачи их к месту кладки.

Бак для смачивания кирпича представляет собой емкость, заполненную водой (рис. 3.21).

В жаркую и сухую погоду поддоны с кирпичом опускают в бак, смачивают и подают к рабочему месту каменщика.

Переносные светильники  в виде раздвижной рамы с телескопической стойкой, имеющей плафоны, освещают рабочее место в темное время суток (рис. 3.22).

Контейнер для хранения одежды, инструмента и приспособлений бригады каменщиков имеет отделения для двух смен (рис. 3.23). Технологически необходимый набор инструмента, приспособлений и инвентаря, рассчитанный на бригаду каменщиков, называют нормокомплектом. Его бережное использование способствует повышению качества и производительности труда каменщика.
