2.3.

Прочность и устойчивость кирпичной кладки



Способность кладки воспринимать нагрузку от вышележащих конструктивных элементов называют прочностью.

От действия нагрузок в кладке возникают внутренние напряжения и деформации (рис. 2.10). Марка раствора и кирпича, форма и размеры кладочных материалов, толщина и плотность растворных швов – все это влияет на прочность кладки.

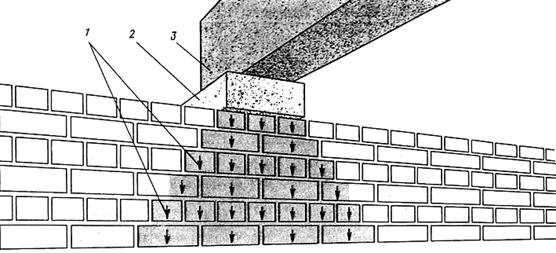

Рис. 2.10. Напряженное состояние кладки от действия внешней нагрузки: 1 – силы внутреннего напряжения; 2 – железобетонная подушка; 3 – железобетонная балка

Способность кладки сохранять свое положение при действии горизонтальных (например, ветровых) нагрузок называют устойчивостью. Это свойство ограничивает высоту кладки в зависимости от ее толщины и величины ветровых нагрузок. Например, стенка толщиной 250 мм при ветровой нагрузке более 400 Па не должна быть выше 2,25 м.

Внешние нагрузки, действующие на кладку, создают в ней напряженное состояние (рис. 2.11). При нормальной эксплуатации (первая стадия) внутренние напряжения не вызывают видимых повреждений кладки. При увеличении нагрузки (вторая стадия) в отдельных кирпичах появляются трещины. Продолжающийся рост нагрузки приводит к развитию вертикальных трещин (третья стадия), однако кладка еще способна воспринимать действующие на нее внешние силы. Дальнейшее нарастание нагрузки расслаивает кладку на тонкие столбики (четвертая стадия). Кладка разрушается из-за потери устойчивости конструкции, расчлененной вертикальными трещинами.

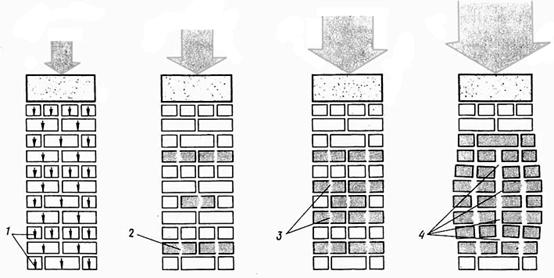

Рис. 2.11. Стадии работы при возрастании внешней нагрузки: 1 – силы внутреннего напряжения; 2 – появление трещин; 3 – развитие вертикальных трещин; 4 – расслоение кладки



Как видно из условного графика (рис. 2.12), прочность кладки мало зависит от системы перевязки швов.

Толщина швов. С увеличением толщины швов уменьшается прочность кладки. Это обусловлено тем, что прочность раствора всегда меньше прочности кладочного материала. Однако и уменьшение толщины швов не повышает прочности кладки, так как уложенные кирпичи неровностями граней касаются друг друга и в этих местах вместо сжатия работают на изгиб, что снижает прочность кладки. Чтобы все кирпичи, уложенные в конструкции, работали на сжатие, нормируют толщину горизонтальных и вертикальных швов: толщина го­ризонтальных швов – 10...15 мм, вертикальных – 8...15.

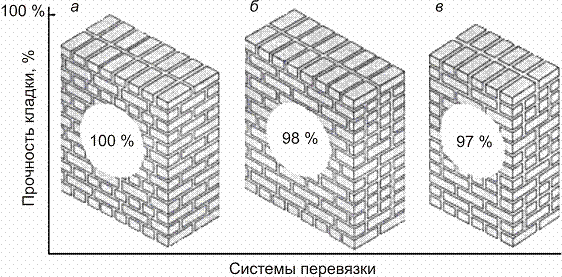

Рис. 2.12. Условный график, иллюстрирующий прочность кладки:
а – однорядной; б – многорядной; в – трехрядной





2.4. Контрольные вопросы

1. Что понимают под кладкой?

2. Какие размеры имеет керамический кирпич, утолщенный кирпич и керамический камень?

3. Какие швы различают в кладке?

4. Назовите виды каменной кладки.

5. Что называют системой перевязки?

6. Что понимают под перевязкой?

7. Какие кирпичи образуют наружную вер­сту?

8. Что называют забуткой?

9. Чем отличается тычковый ряд от ложкового?

10. Что характерно для однорядной системы перевязки кирпичной кладки?

11. Сколько ложковых рядов перевязывается тычковым при многорядной системе перевязки?

12. Где применяют трехрядную систему перевязки?

13. Что понимают под устойчивостью кладки?

14. Что происходит в кладке при действии внешних нагрузок?

15. От каких факторов зависит прочность кладки?

16. Какая из систем перевязок кирпичной кладки имеет наибольшую прочность?

17. Какой толщины должны быть вертикальные швы в кирпичной кладке?

18. Какова толщина горизонтальных швов?
