Снегоходы Lynx СЕРИИ RADIEN HEAVY DUTY. Руководство по эксплуатации (2022 год) - часть 5

КОРПУС И СИДЕНЬЕ

МОМЕНТ ЗАТЯЖКИ

Винты верхнего элемента

2,5 ±0,2 Hм

корпуса

5. Подсоедините электрические разъемы фар.

6. Установите багажное отделение, но оставьте крышку

открытой.

7. Установите панель приборов и закрепите ее винтами.

МОМЕНТ ЗАТЯЖКИ

Винты панели приборов

2,5 ±0,2 Hм

8. Установите:

- Боковые панели

- Капот

- Ветровое стекло

Боковые панели

ОСТОРОЖНО

Запуск и эксплуатация снегохода со открытыми или сняты-

ми боковыми панелями категорически запрещены.

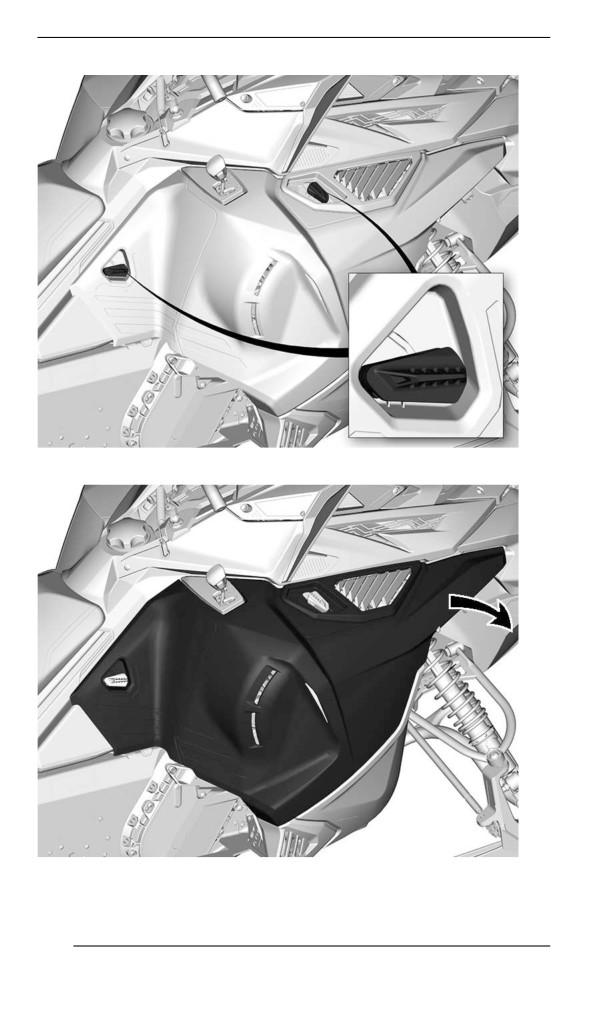

Снятие боковых панелей

1. Освободите все фиксаторы и откройте панель.

121

КОРПУС И СИДЕНЬЕ

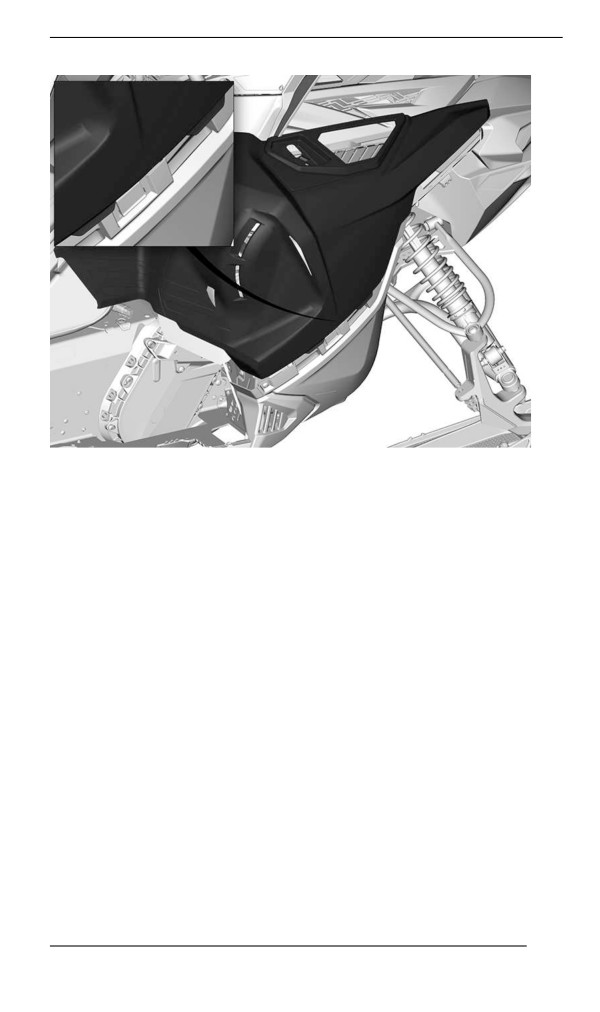

2. Поверните боковую панель вокруг нижнего края.

3. Выведите из зацепления фиксаторы панели.

122

КОРПУС И СИДЕНЬЕ

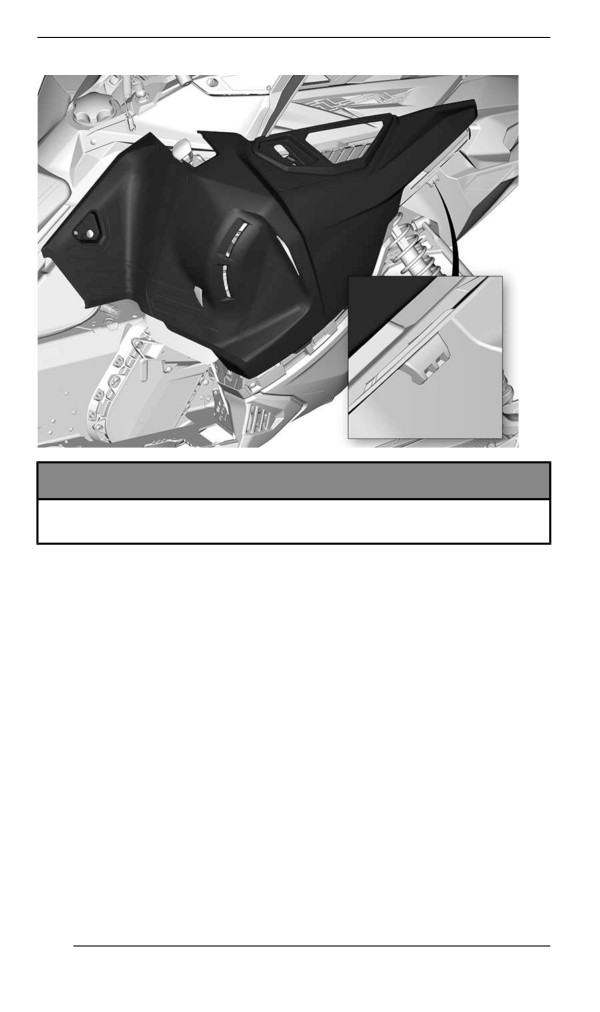

4. Освободите панель от бокового выступа корпуса.

123

КОРПУС И СИДЕНЬЕ

УВЕДОМЛЕНИЕ

Обязательно поместите панель в безопасное место, чтобы

не поцарапать.

Установка боковых панелей

Установка осуществляется в последовательности, обратной

снятию.

Сиденье

Снятие сиденья

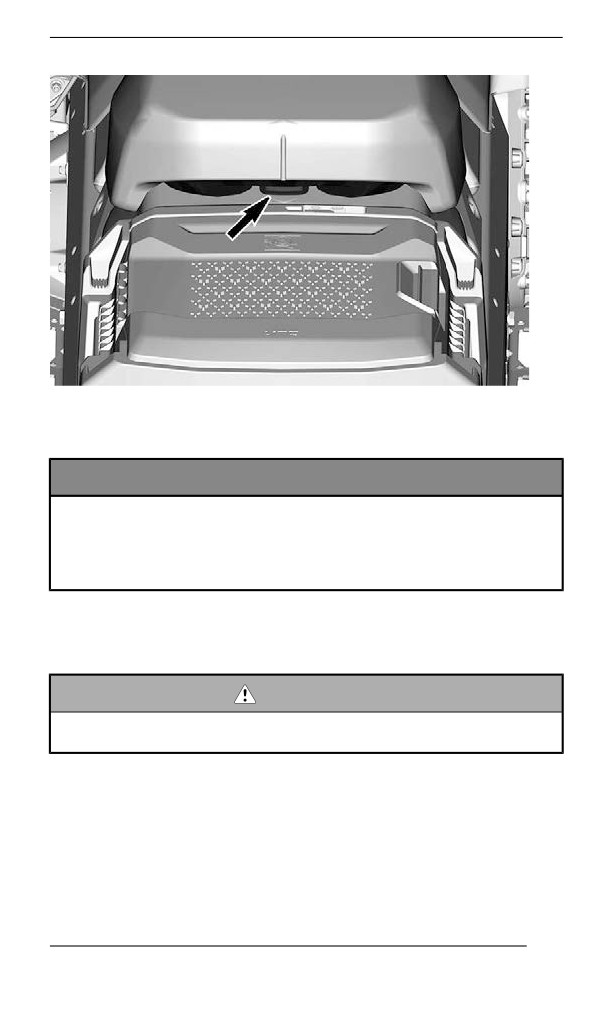

Освободите защелку у спинки сиденья.

124

КОРПУС И СИДЕНЬЕ

Сместите сиденье назад, чтобы снять его.

Установка сиденья

УВЕДОМЛЕНИЕ

Движение на снегоходе с любым предметом, расположен-

ным между сиденьем и топливным баком, может привести к

повреждению топливного бака. Помещать посторонние

предметы в пространство между сиденьем и топливным ба-

ком КАТЕГОРИЧЕСКИ ЗАПРЕЩЕНО.

Установите сиденье на крюки, а затем сместите его вперед.

Надежно зафиксируйте защелку.

ОСТОРОЖНО

Удостоверьтесь, что сиденье надежно закреплено перед

тем как начать движение.

125

ОБОРУДОВАНИЕ

Некоторое оборудование не может быть установлено на вашу мо-

дель снегохода или является дополнительным.

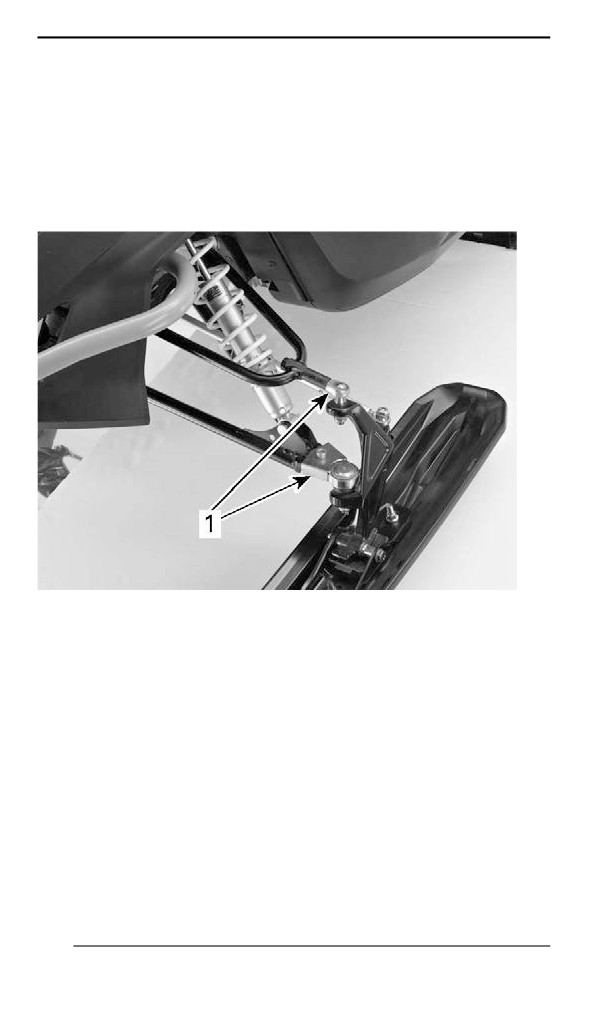

Комплект увеличения ширины колеи лыж (если

есть)

Установка комплекта увеличения ширины колеи лыж позволяет

улучшить устойчивость в поворотах на крутом склоне.

1. Комплект для расширения лыжной колеи

Руководство по эксплуатации

Руководство по эксплуатации должно храниться в переднем ба-

гажном отсеке.

Захват на руле

Данный захват на руле следует использовать только для созда-

ния дополнительного усилия при вытаскивании снегохода, за-

стрявшего в наклонном положении. В исключительных случаях

его можно использовать на очень низкой скорости, стоя на правой

подножке, для возврата снегохода в нужное положение. Во время

движения обе руки должны лежать на рукоятках руля, чтобы обес-

печить возможность торможения, управления и маневрирования.

Не используйте захват на руле для буксировки, подъёма снегохо-

да или пересечения склонов.

126

ОБОРУДОВАНИЕ

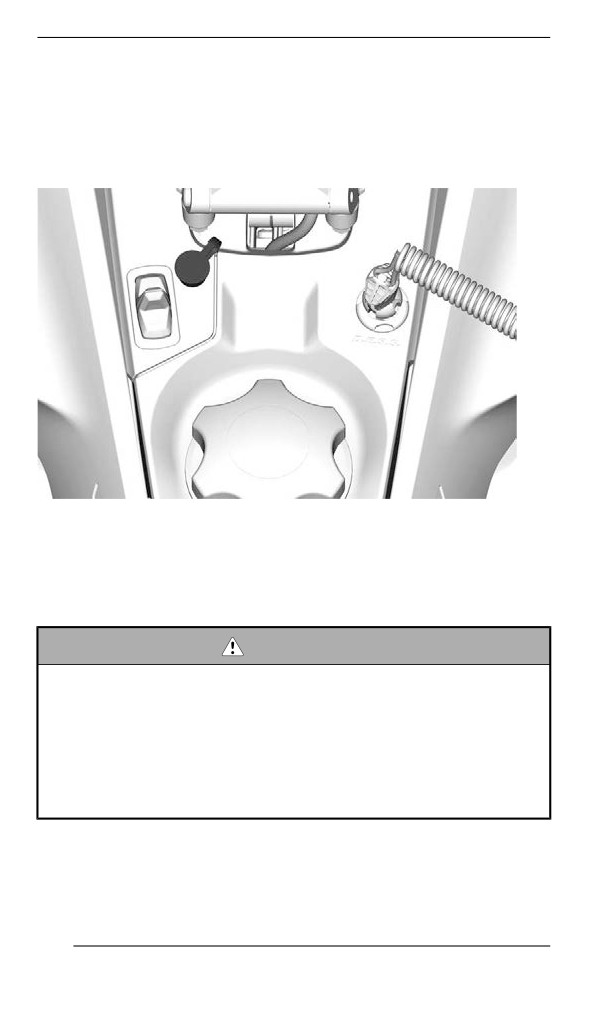

Разъем для подключения электрообогрева

щитка шлема

Щиток шлема с электроподогревом может быть подключен к дан-

ному разъему. Удлинитель, снимающий нагрузку со шнура, по-

ставляется со снегоходом.

ВОДИТЕЛЬ — РАСПОЛОЖЕНИЕ РАЗЪЕМА ДЛЯ ЩИТКА

ШЛЕМА С ОБОГРЕВОМ

Защитный кожух ремня вариатора

Снятие защитного кожуха ремня вариатора

ОСТОРОЖНО

Эксплуатация двигателя КАТЕГОРИЧЕСКИ запрещена,

если:

– Отсутствуют установленные надлежащим образом теп-

лозащитные экраны и элементы защиты ремня

вариатора.

– Открыты или сняты боковые панели и/или капот.

Регулировка движущихся деталей при работающем двига-

теле КАТЕГОРИЧЕСКИ запрещена.

128

ОБОРУДОВАНИЕ

ПРИМЕЧАНИЕ:

Защита ремня вариатора специально изготовлена чуть большего

размера, чтобы обеспечить натяг в сопряжении с фиксаторами.

Это позволяет снизить уровень шума и вибраций. При установке

защиты необходимо сохранить этот натяг.

Снимите колпачок шнура безопасности с выключателя двигателя.

Откройте левую боковую панель. См. описание операции в теку-

щем разделе.

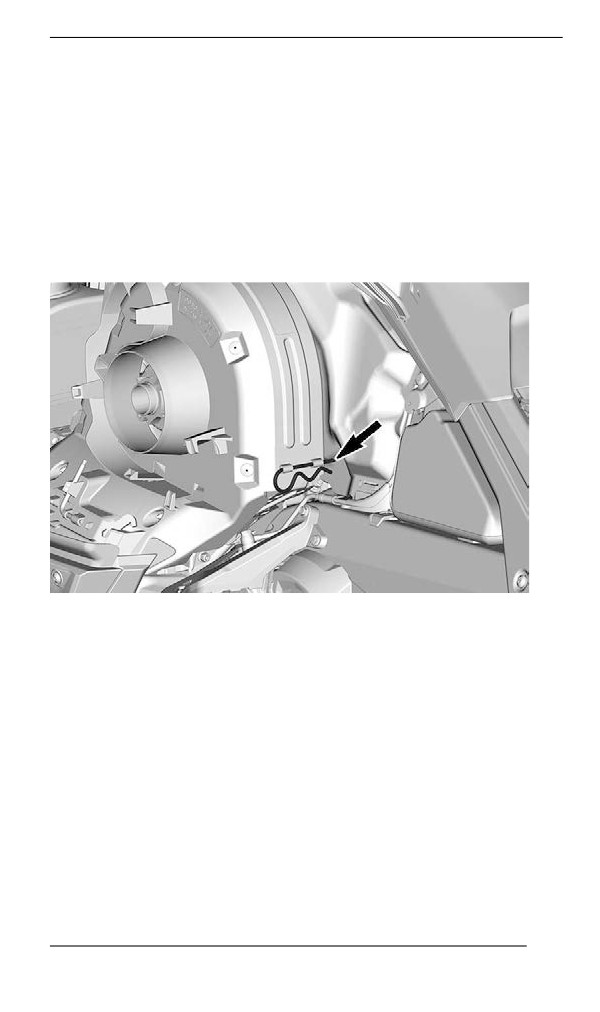

Снимите шплинт.

ТИПОВОЙ ВАРИАНТ

Поднимите кожух за его заднюю часть и извлеките из передних

выступов.

Установка защитного кожуха ремня вариатора

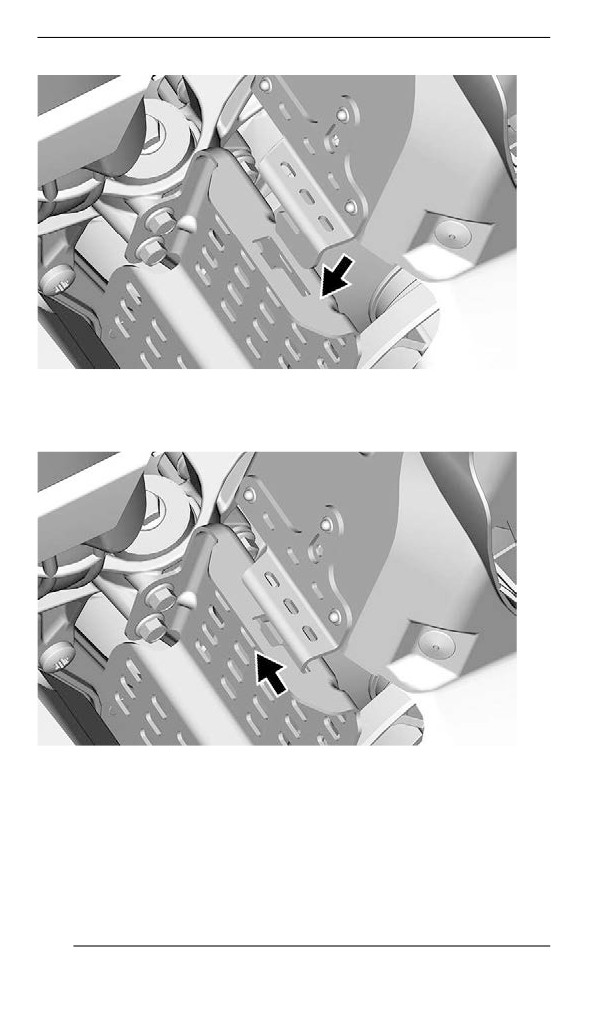

Вставьте фиксатор защитного кожуха ремня в отверстие на пере-

дней опоре.

129

ОБОРУДОВАНИЕ

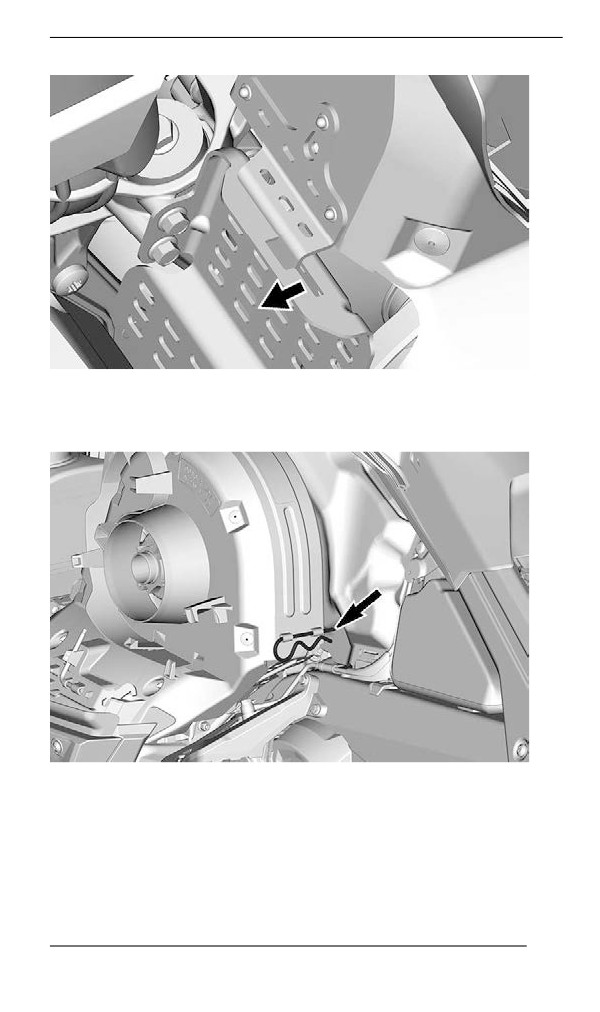

Нажмите на кожух ремня вариатора по направлению к двигателю,

а затем в направлении передней части снегохода.

130

ОБОРУДОВАНИЕ

Установите заднюю часть кожуха на держатель и закрепите его с

помощью проволочного фиксатора.

Держатель запасного ремня вариатора

Запасной ремень вариатора может храниться в держателе, рас-

положенном на защитном кожухе ремня вариатора.

131

ОБОРУДОВАНИЕ

ПРИМЕЧАНИЕ:

Запасной ремень вариатора не входит в комплект поставки

снегохода.

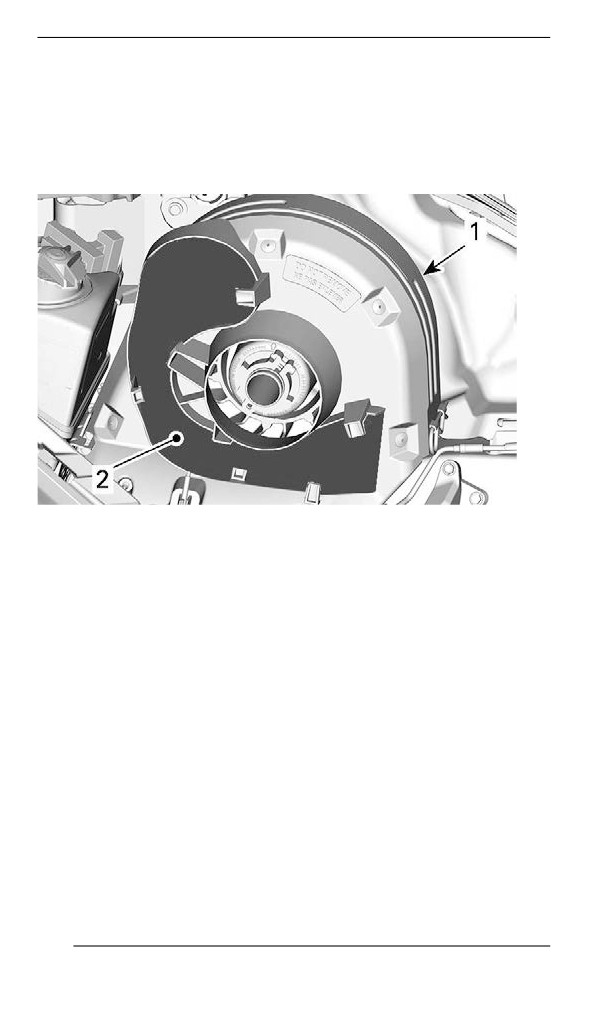

Установите запасной ремень вариатора в выемку для запасного

ремня.

ТИПОВОЙ ВАРИАНТ

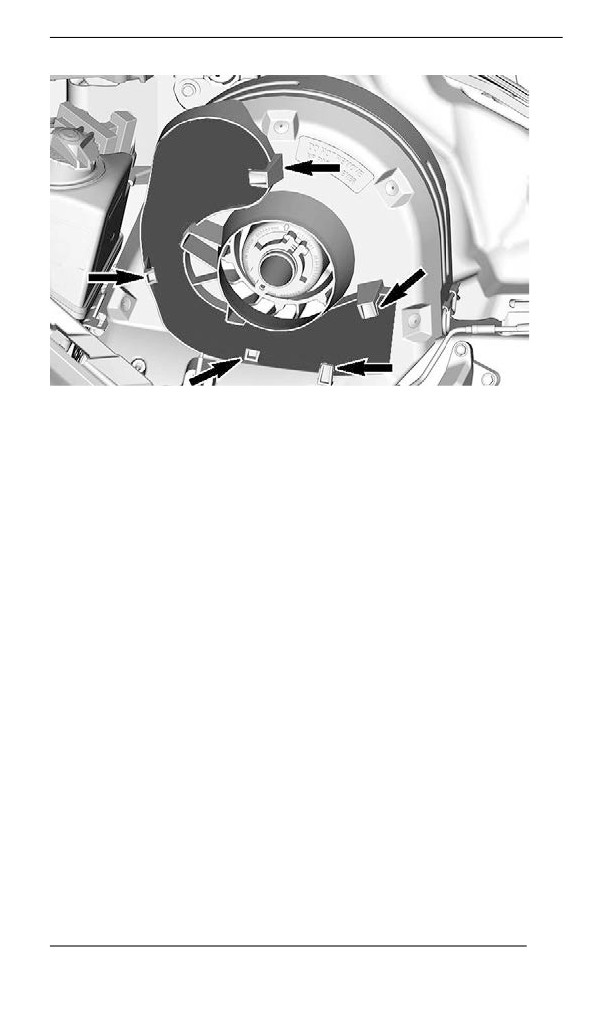

1. Защита ремня вариатора

2. Паз

Закрепите его на месте, введя в зацепление с фиксаторами.

132

ОБОРУДОВАНИЕ

ТИПОВОЙ ВАРИАНТ

Инструменты и приспособления

Конструкция кожуха ремня вариатора предусматривает возмож-

ность размещение набора инструментов, предназначенного для

выполнения

элементарных

операций

технического

обслуживания.

Инструменты входят в комплект поставки снегохода. Они всегда

должны устанавливаться в надлежащем месте и в надлежащей

ориентации.

133

ОБОРУДОВАНИЕ

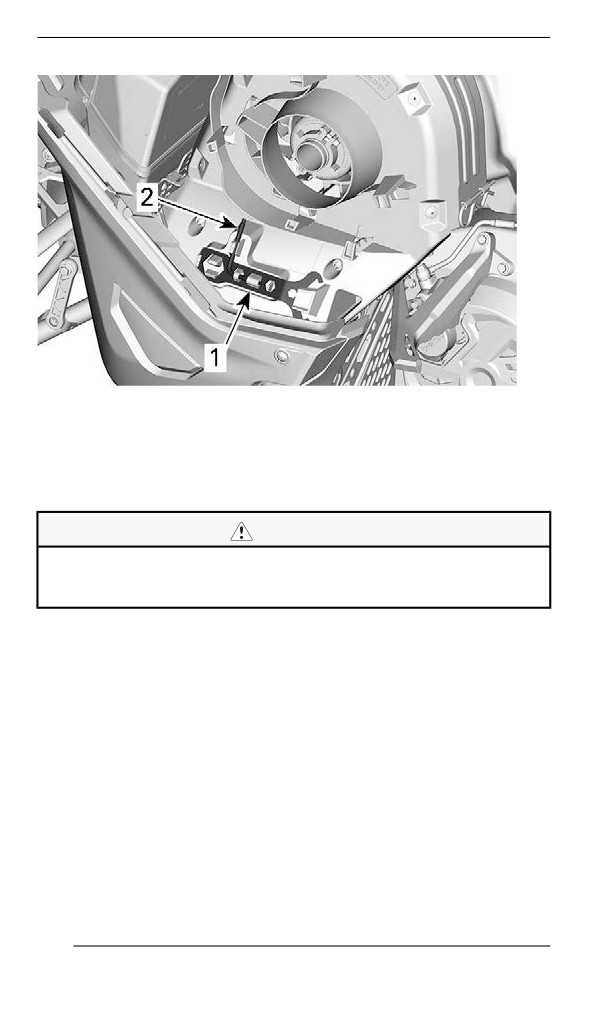

ТИПОВОЙ ВАРИАНТ — РАСПОЛОЖЕНИЕ ИНСТРУМЕНТОВ

В ЗАЩИТНОМ КОЖУХЕ РЕМНЯ ВАРИАТОРА

1. Приспособление для регулировки

2. Инструмент для разведения шкива и регулировки фар

Выполняйте установку в следующем порядке:

ВНИМАНИЕ

Убедитесь, что возимый комплект инструментов надежно

зафиксирован на кожухе. Инструменты могут открепиться и

повредить вращающиеся детали.

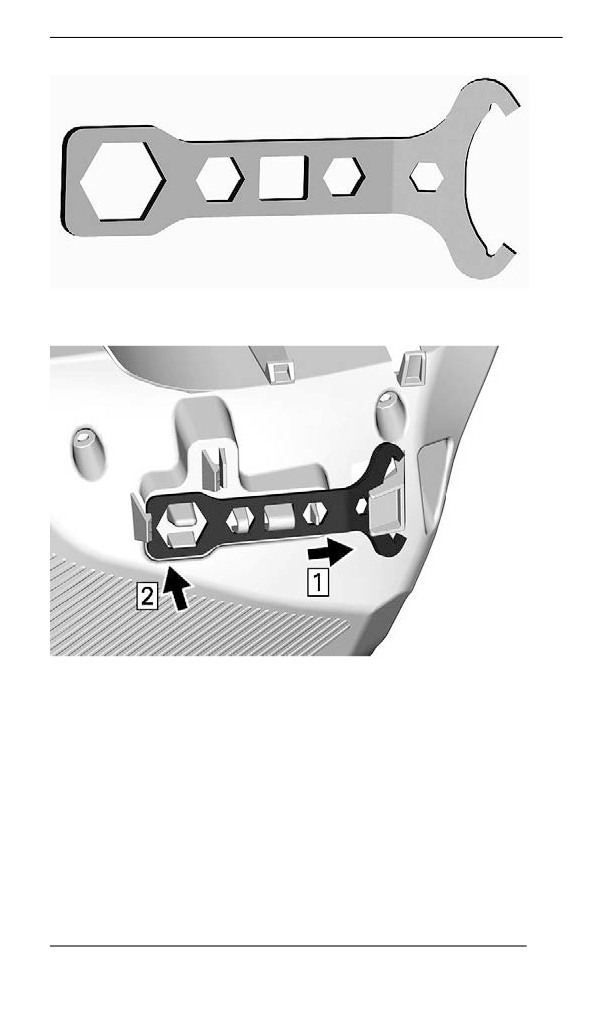

1. Задвиньте открытый конец инструмента для регулировки под-

вески под фиксирующую лапку.

134

ОБОРУДОВАНИЕ

ПРИСПОСОБЛЕНИЕ ДЛЯ РЕГУЛИРОВКИ

2. Нажмите закрытым концом на крепежные лапки.

3. Вставьте короткий конец инструмента для разведения шкива и

регулировки фар в отверстие.

135

ОБОРУДОВАНИЕ

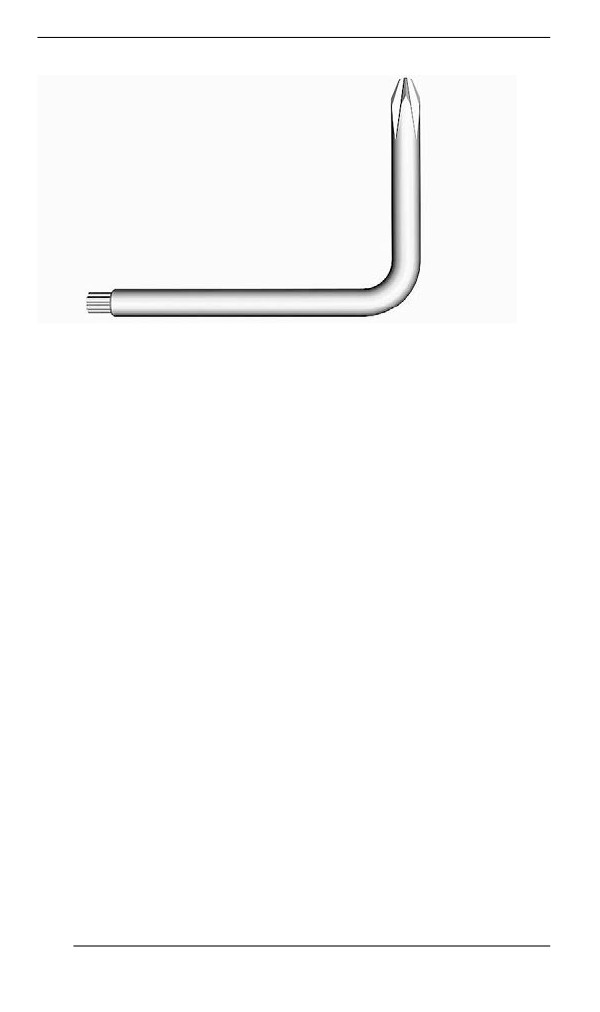

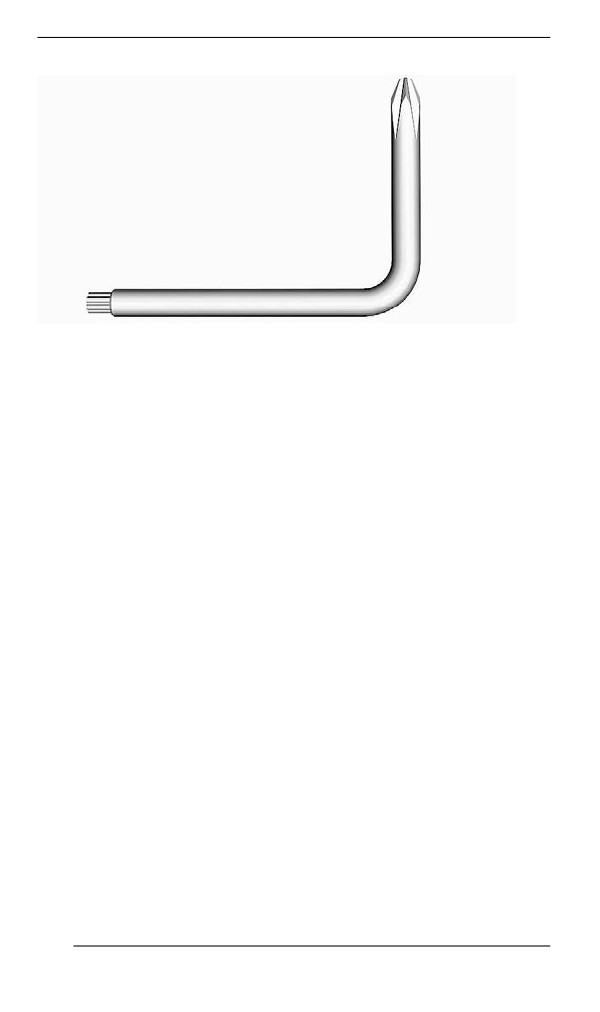

ИНСТРУМЕНТ ДЛЯ РАЗВЕДЕНИЯ ШКИВА И РЕГУЛИРОВКИ

ФАР

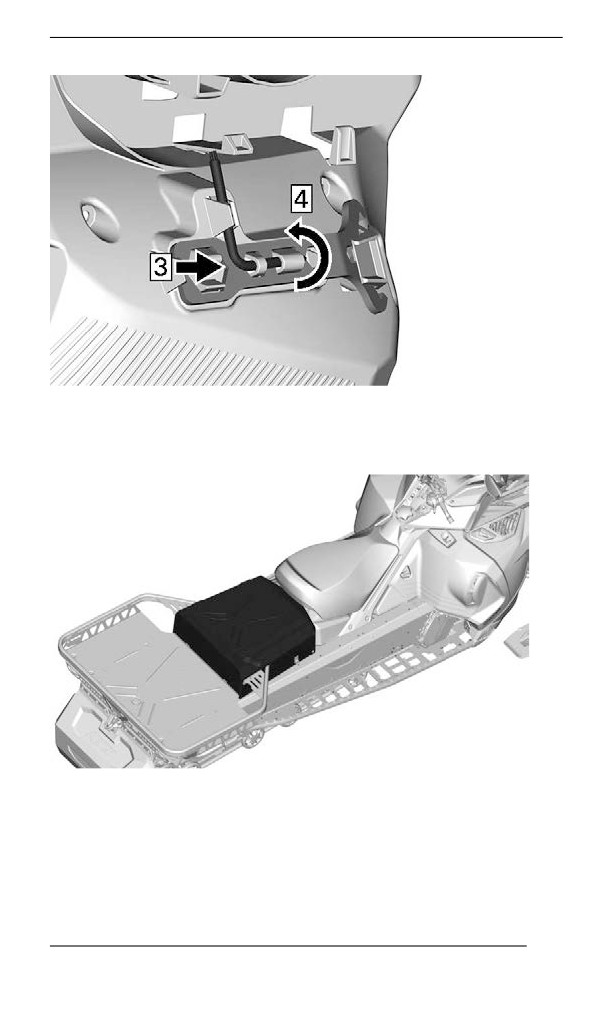

4. Поверните и зафиксируйте длинный конец на месте.

136

ОБОРУДОВАНИЕ

Заднее багажное отделение

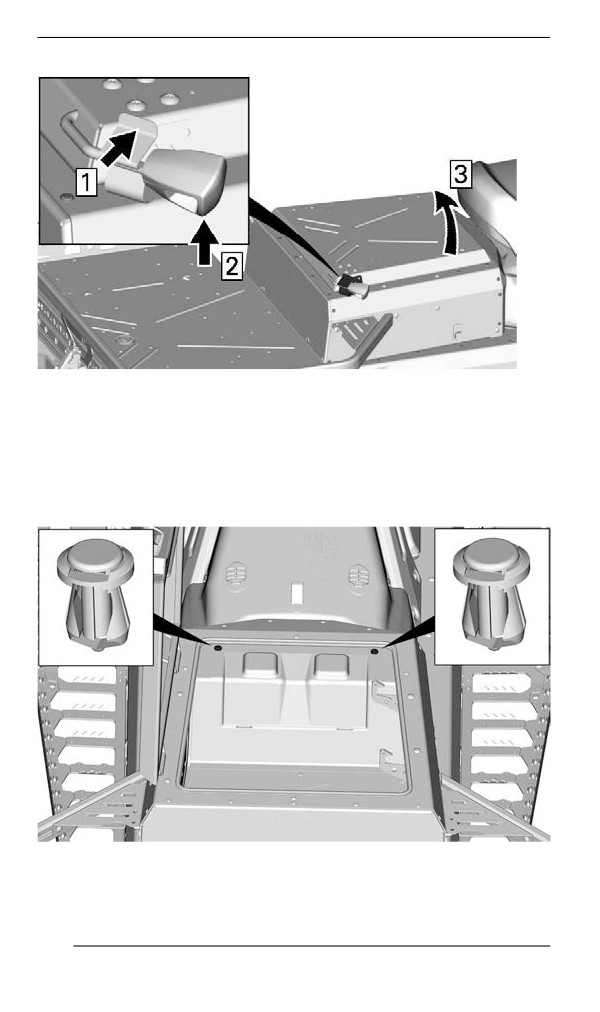

Открывание крышки заднего багажного отсека

137

ОБОРУДОВАНИЕ

При закрытии крышки убедитесь, что ручка крышки должным об-

разом заперта.

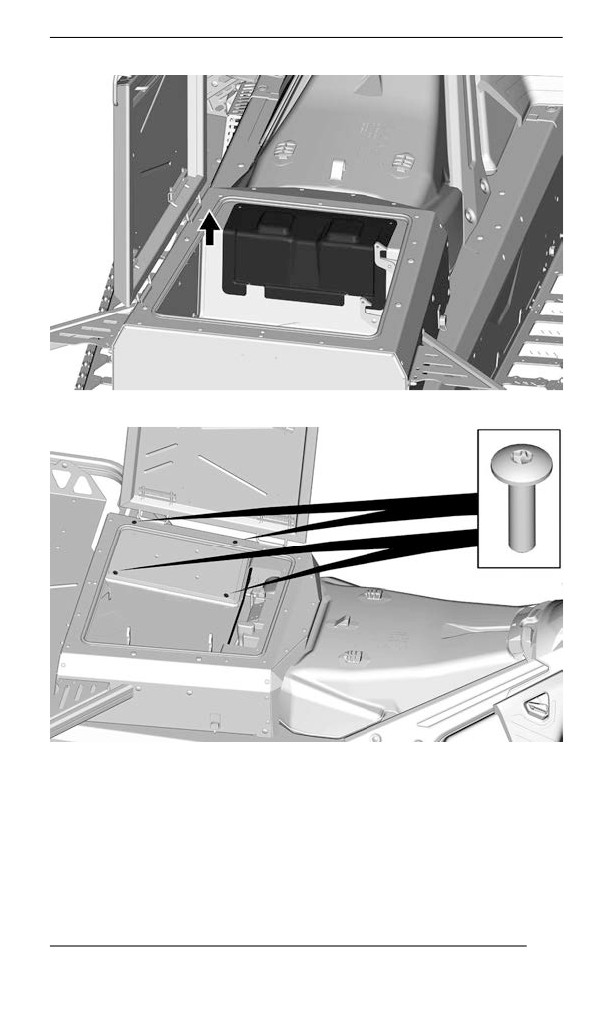

Снятие заднего багажного отсека

1. Откройте крышку отсека.

2. Снимите сиденье.

3. Снимите крышку батарейного отсека.

138

ОБОРУДОВАНИЕ

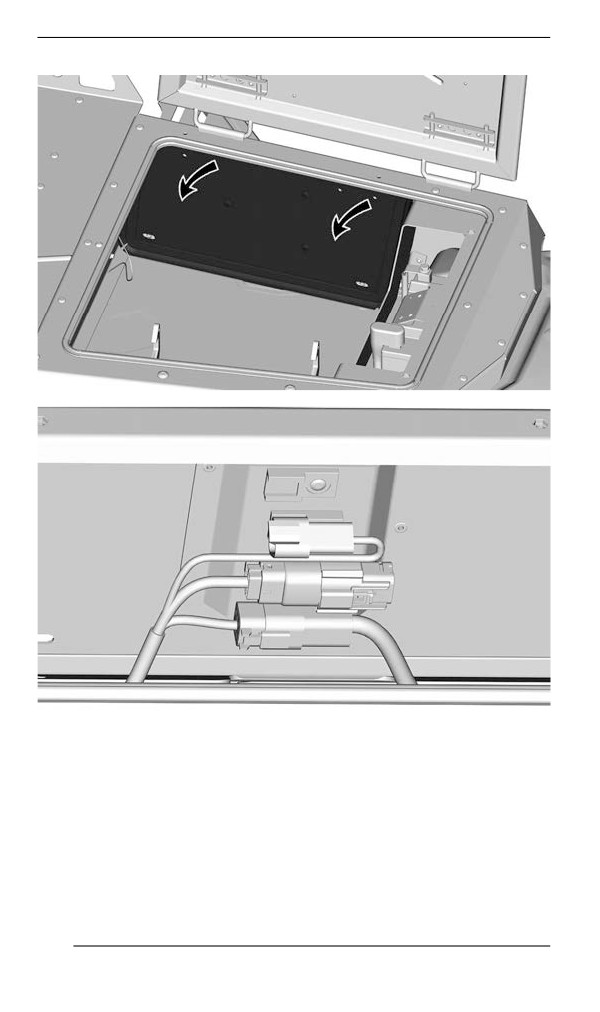

4. Снимите следующие элементы крепления.

5. Поверните панель, чтобы получить доступ к разъемам сзади.

139

ОБОРУДОВАНИЕ

6. Освободите разъемы от кронштейна и отсоедините разъем за-

днего фонаря.

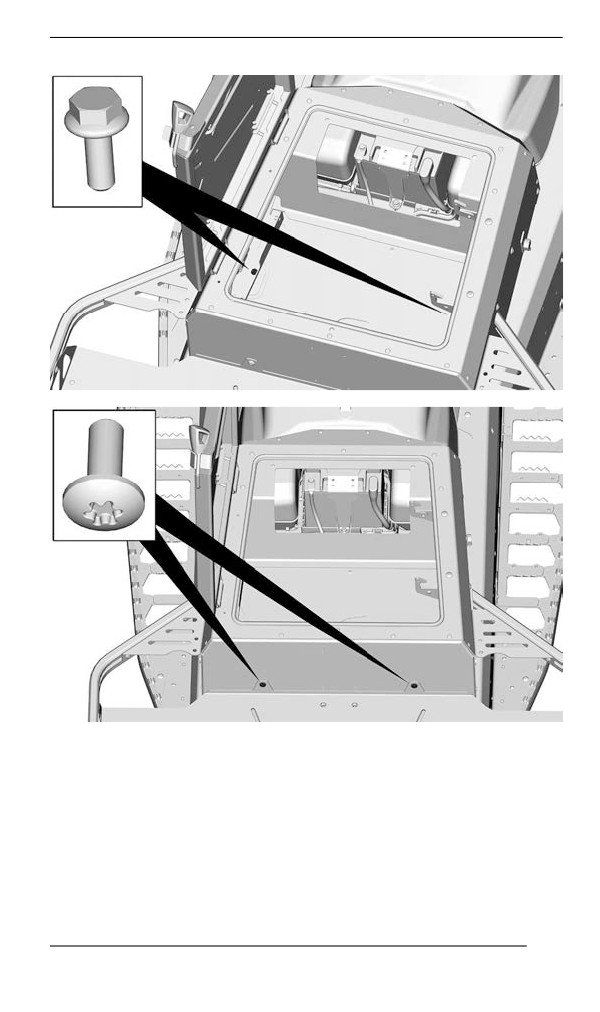

7. Снимите следующие элементы крепления.

140

ОБОРУДОВАНИЕ

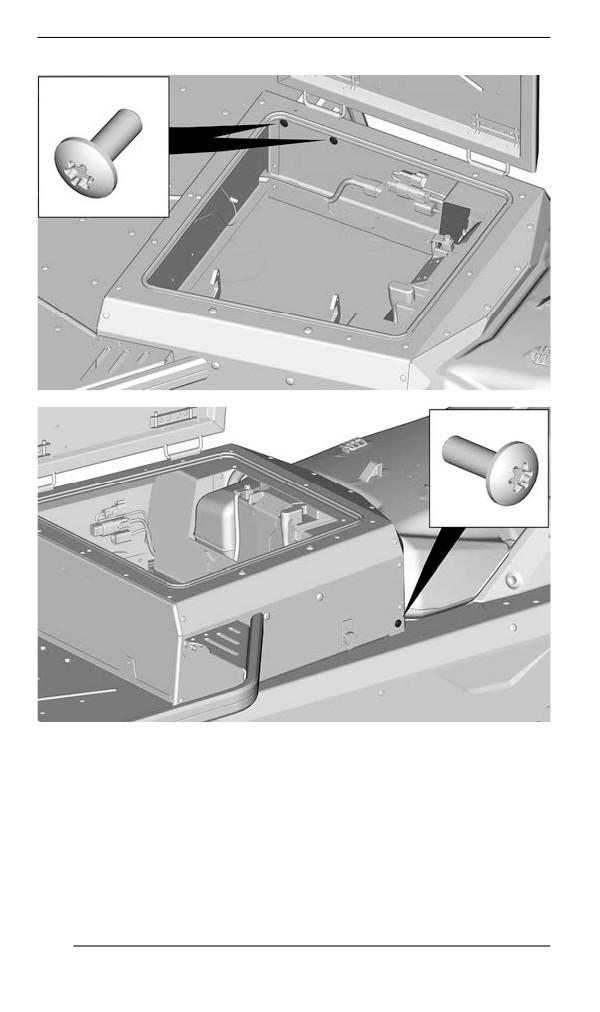

8. Выкрутите эти винты с обеих сторон.

141

ОБОРУДОВАНИЕ

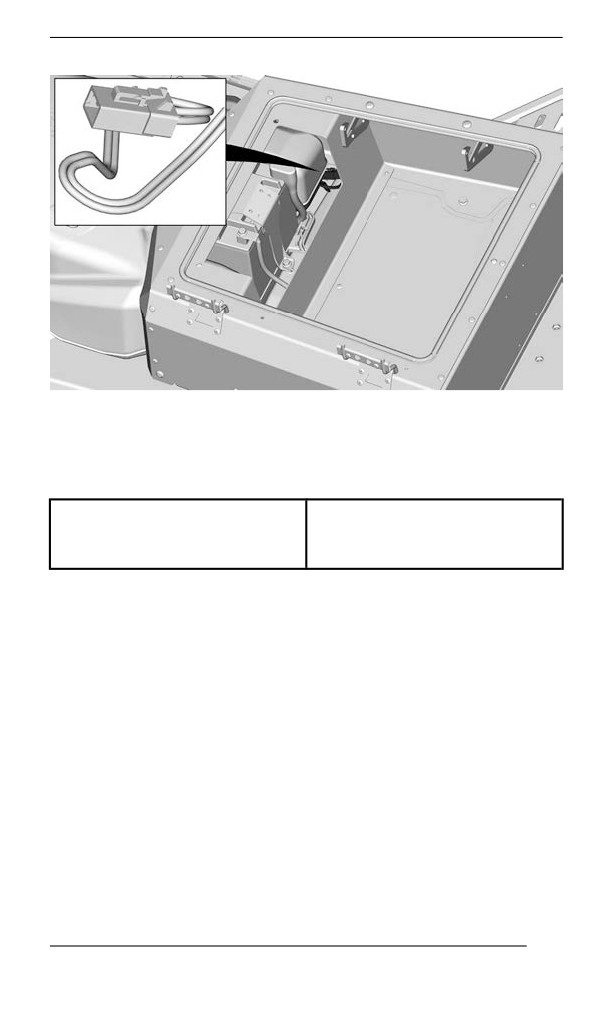

9. Внутри аккумуляторного отсека отсоедините разъем жгута

проводов C-TEK.

142

ОБОРУДОВАНИЕ

10. Снимите задний багажный отсек.

Установка заднего багажного отсека

Установка осуществляется в последовательности, обратной сня-

тию. Однако следует обратить внимание на следующее.

10 ±2 Нм

Винт багажного отсека

(89 ±18 (в фунтах

силы-дюйм))

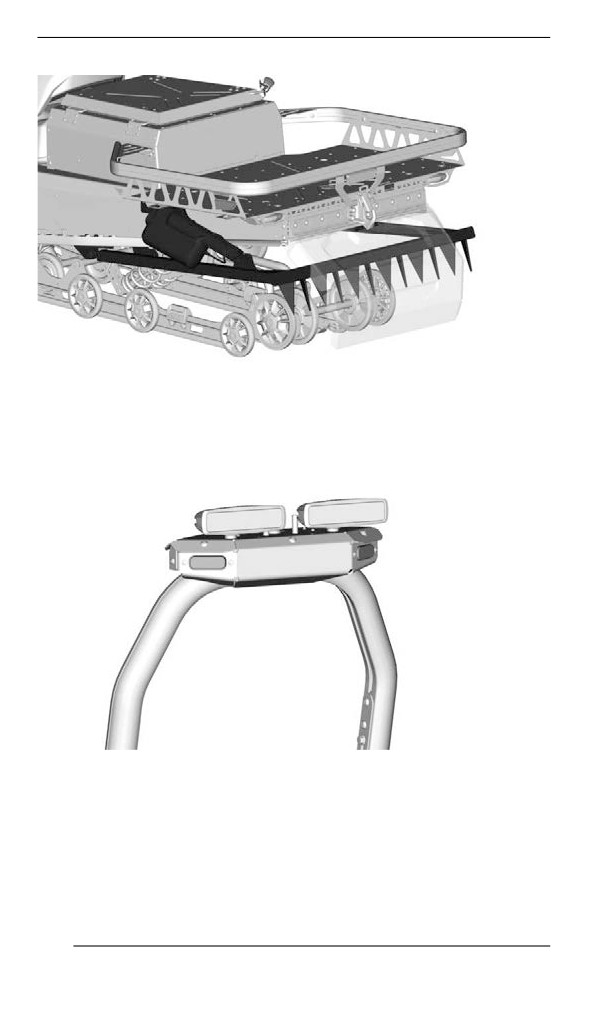

Горный тормоз (если есть)

Горный тормоз для безопасной стоянки на склоне.

143

ОБОРУДОВАНИЕ

Стойка световых приборов (если есть)

На стойке располагается проблесковый маяк и рабочий фонарь.

144

ОБОРУДОВАНИЕ

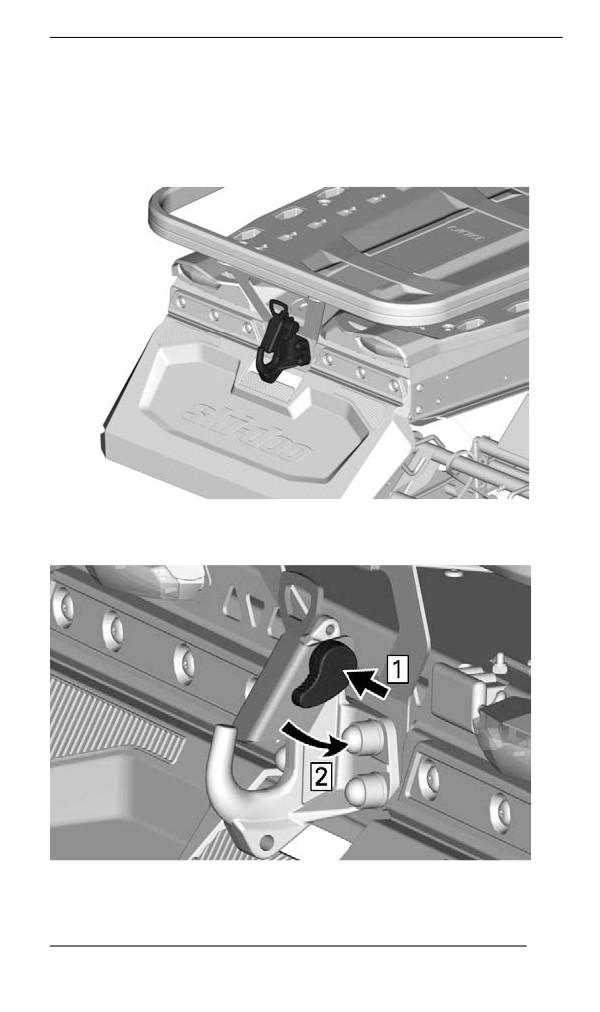

Тягово-сцепное устройство

ПРИМЕЧАНИЕ:

Обратитесь к наклейке на корпусе снегохода для информации о

максимально допустимом весе буксируемого груза.

Чтобы открыть крюк нажмите на рукоятку и поверните ее, чтобы

опустить стопорную пластину.

145

ЦИФРОВОЙ ДИСПЛЕЙ С ДИАГОНАЛЬЮ

7,2 ДЮЙМА

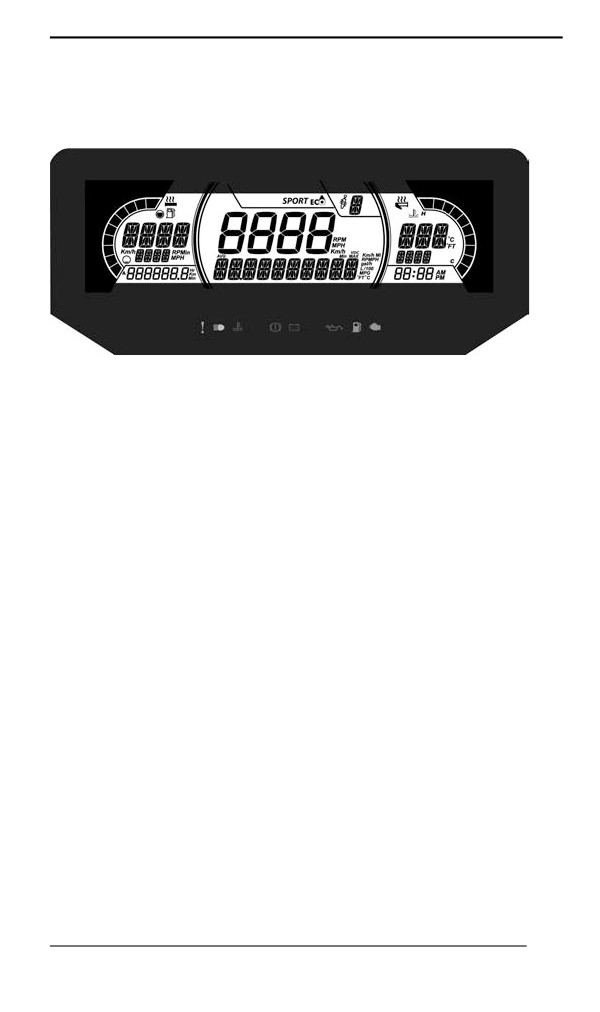

Многофункциональный дисплей

1. Выберите верхний или центральный дисплей кнопкой МЕНЮ

(М) на многофункциональном переключателе. Местоположе-

ние кнопки меню/настройки см. в п. Дополнительные органы

управления.

2. Когда показания необходимого дисплея начнут мигать, пере-

мещайтесь по меню, используя кнопку SET (S) многофункцио-

нального переключателя.

Когда на дисплее появится отображение необходимой инфор-

мации, нажмите кнопку МЕНЮ (M) или подождите 5 секунд для

подтверждения.

Чтобы сбросить один из следующих счетчиков:

- Средняя скорость

- Максимальная скорость

- Суммарный расход топлива

Когда показания на дисплее мигают, нажмите и удерживайте

кнопку SET (S).

147

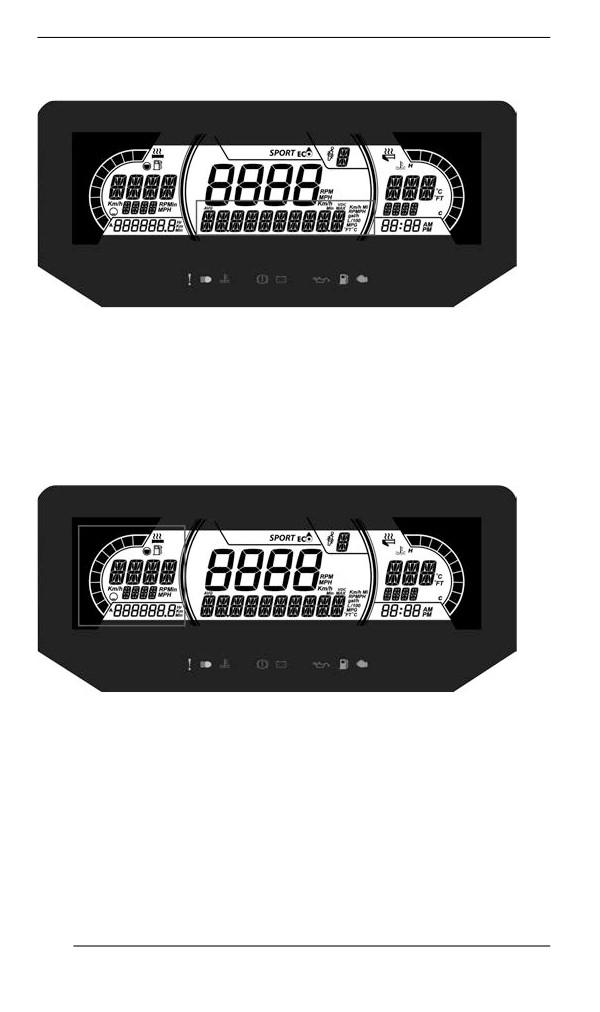

ЦИФРОВОЙ ДИСПЛЕЙ С ДИАГОНАЛЬЮ 7,2 ДЮЙМА

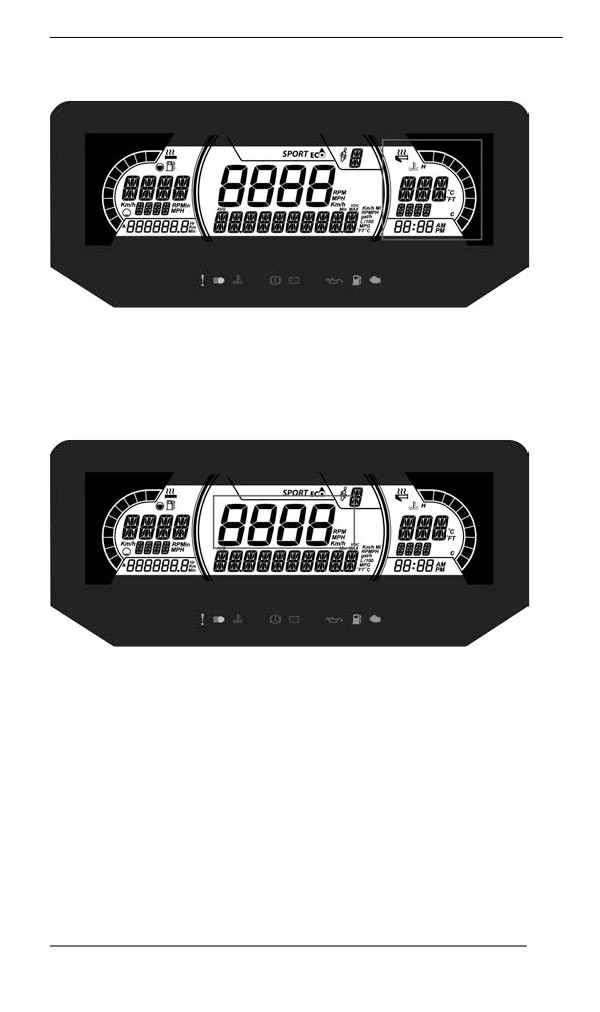

Нижняя секция дисплея

Может отображать следующее:

- Настройки (Settings)

- Сообщения.

Индикатор SPEED (СКОРОСТЬ) показывает максимальную и

среднюю скорости. Для сброса удерживайте кнопку МЕНЮ нажа-

той в течение 3 секунд.

Левая боковая секция дисплея

На левой боковой секции дисплея отображается:

- Индикатор уровня топлива

- Уровень обогрева рукояток

- Расстояние поездки А и В (км или мили)

- Суммарное количество часов

- Скорость

- Частота вращения коленчатого вала (об/мин)

- Одометр

148

ЦИФРОВОЙ ДИСПЛЕЙ С ДИАГОНАЛЬЮ 7,2 ДЮЙМА

Правая боковая секция дисплея

На правой боковой секции дисплея отображается:

- температура двигателя,

- Индикатор обогрева дроссельной заслонки

- Часы

Центральная секция дисплея

Отображение скорости транспортного средства в км/ч (или милях/

ч) или частоты вращения двигателя в об/мин. См. раздел

«Настройки».

149

ЦИФРОВОЙ ДИСПЛЕЙ С ДИАГОНАЛЬЮ 7,2 ДЮЙМА

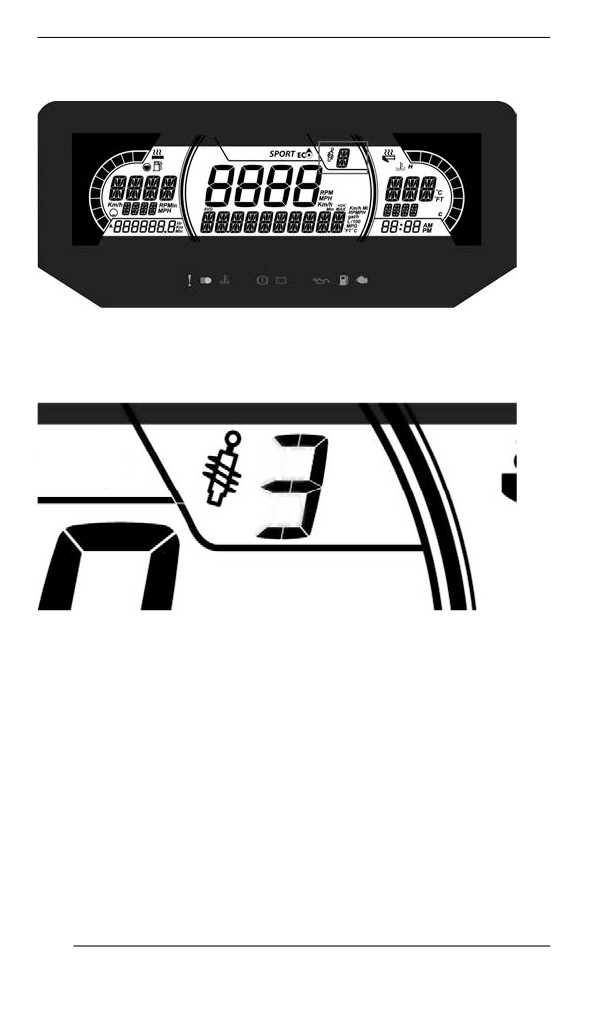

Индикатор положения подвески ACS (при наличии)

Этот индикатор показывает настройку подвески.

Подвеска калибруется в диапазоне от 1 до 5, 1 — самая мягкая

настройка.

Для ознакомления с процедурой надлежащей регулировки см.

раздел ТОЧНАЯ НАСТРОЙКА ХОДА.

150
