Снегоход Lynx RADIEN DEEP SNOW. Руководство по эксплуатации (2022 год) - часть 8

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

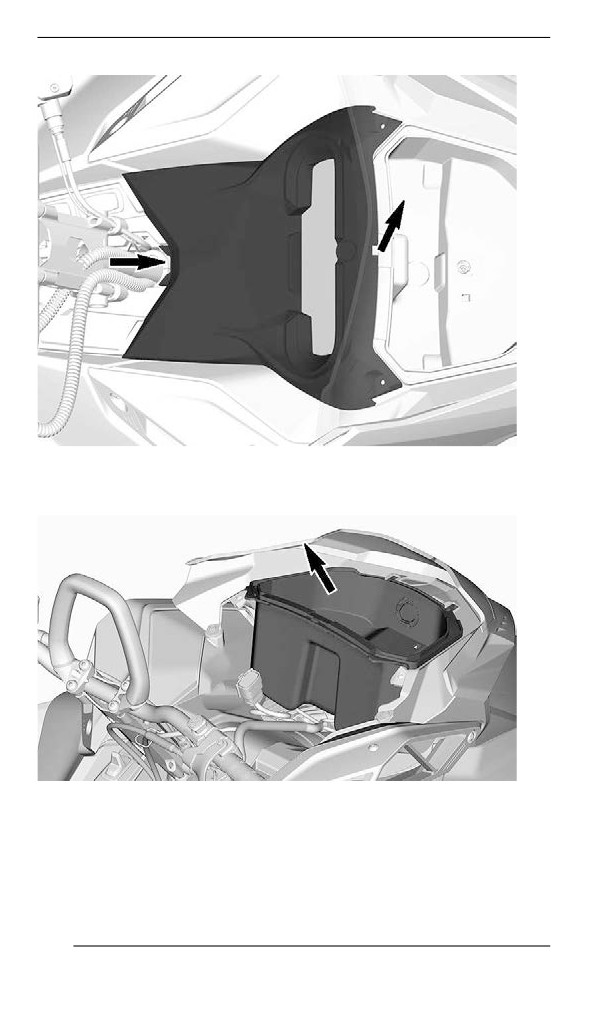

5. Отведите опору приборной панели в сторону.

6. Снимите багажное отделение.

7. Отсоедините разъемы розетки на 12 В, чтобы снять ее (при

наличии).

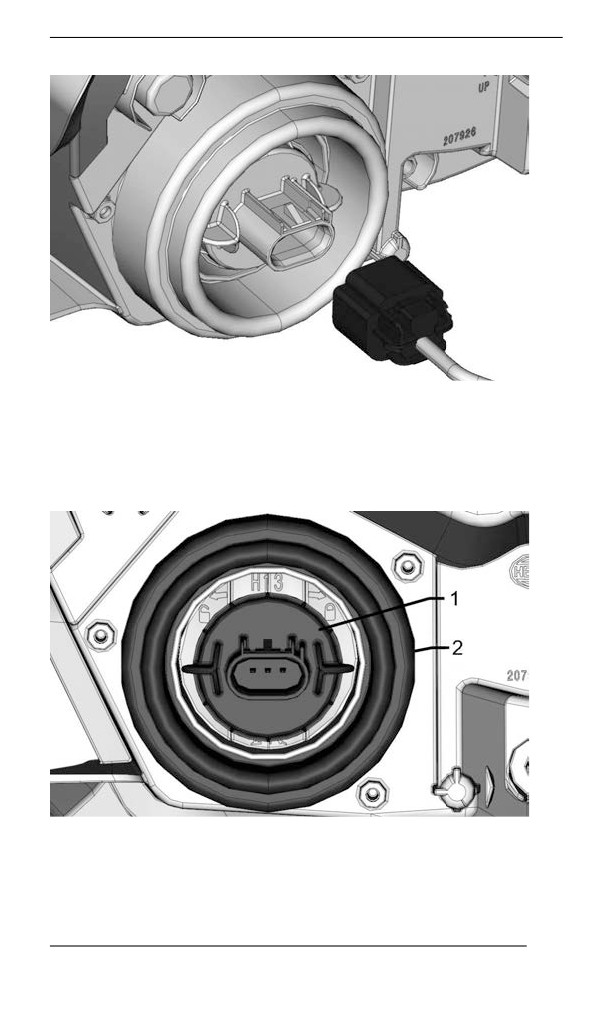

8. Отсоедините разъем лампы.

212

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

9. Освободите лампу, повернув ее против часовой стрелки.

10. Извлеките лампу.

ПРИМЕЧАНИЕ:

Убедитесь, что уплотнение лампы осталось на месте.

1. Лампа

2. Уплотнение лампы

213

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Установите лампу в последовательности, обратной снятию.

УВЕДОМЛЕНИЕ

Во избежание сокращения срока службы галогенных ламп

не касайтесь пальцами стеклянной колбы лампы. В случае,

если вы коснулись стеклянной части, ее необходимо очи-

стить изопропиловым спиртом, который не оставит пленки

на стеклянной части лампы.

Убедитесь, что фары функционируют нормально.

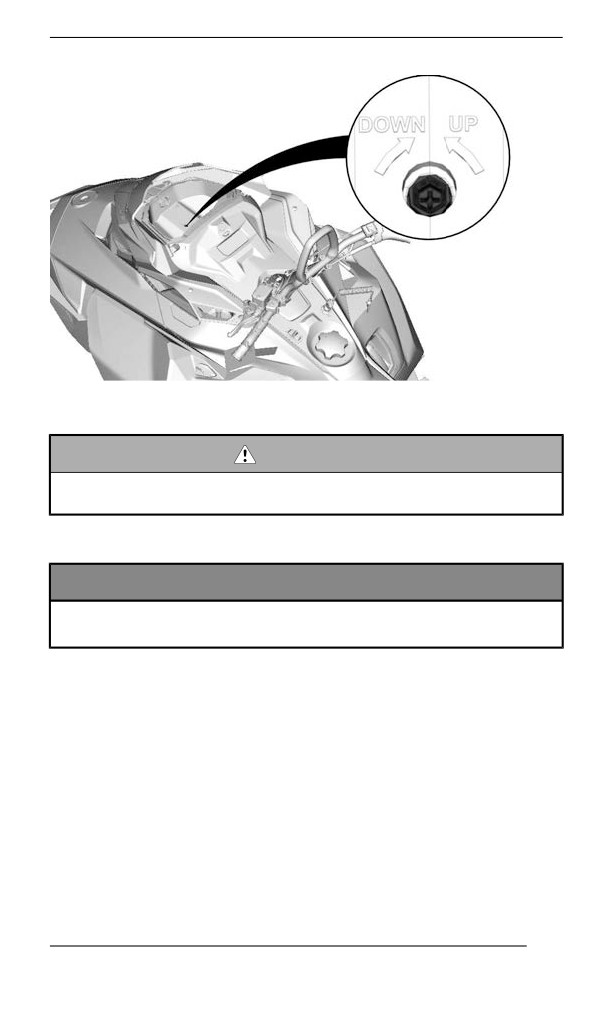

Регулировка направления светового пучка фар головного

освещения

Откройте багажное отделение.

ТИПОВОЙ ВАРИАНТ

Вращайте регулировочный винт, чтобы добиться необходимого

расположения пучка света фар.

214

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

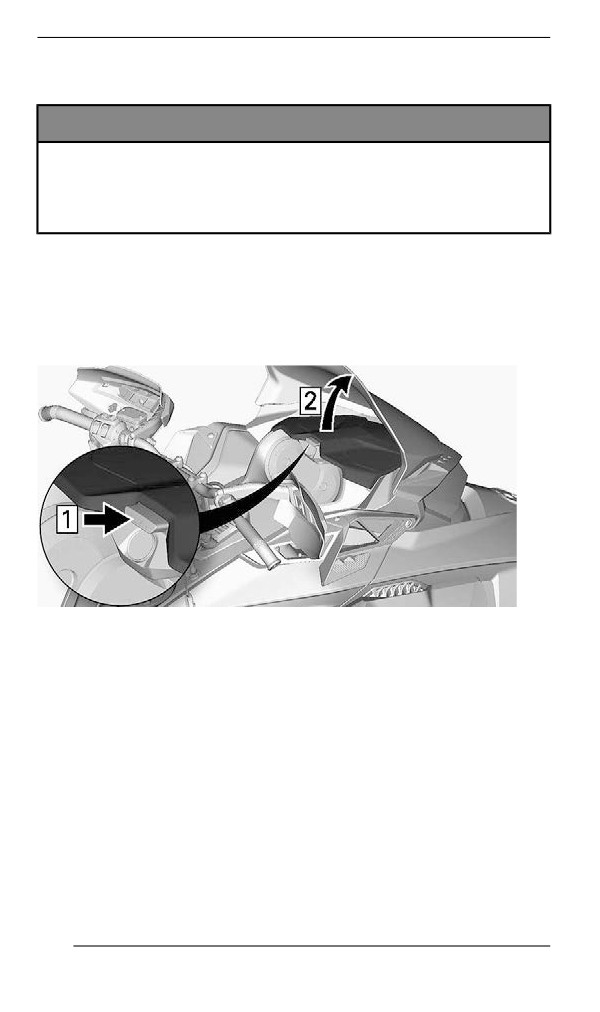

Аккумуляторная батарея

ОСТОРОЖНО

Никогда не заряжайте аккумуляторную батарею, устано-

вленную на транспортном средстве.

Снятие аккумуляторной батареи

УВЕДОМЛЕНИЕ

ЧЕРНЫЙ (–) провод аккумуляторной батареи всегда необ-

ходимо отсоединять первым и подсоединять последним.

1. Снимите сиденье.

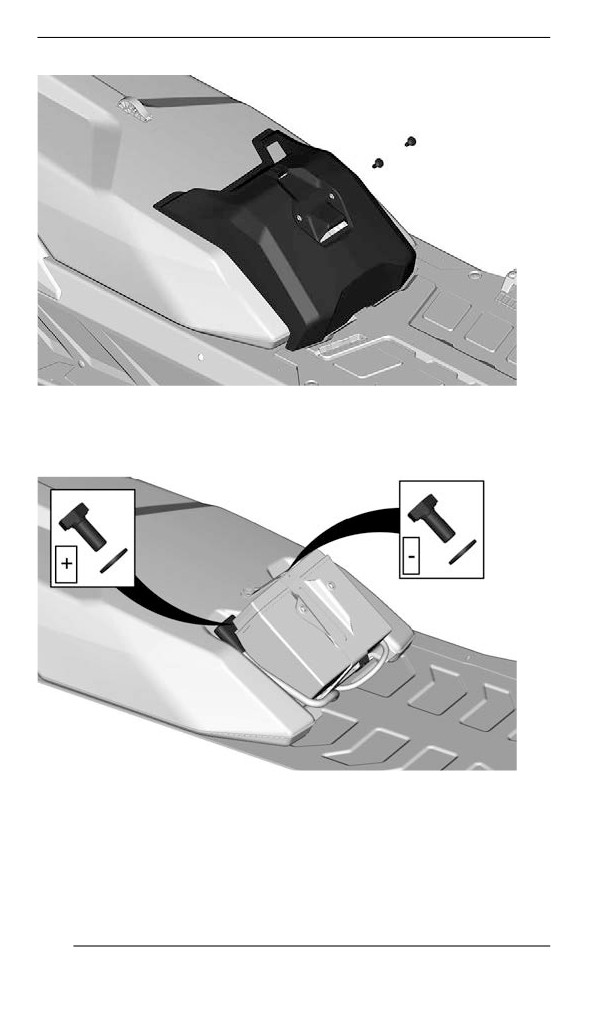

2. Снимите крышку батарейного отсека.

215

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

ТИПОВОЙ ВАРИАНТ

3. Сначала отсоедините отрицательную клемму, затем

положительную.

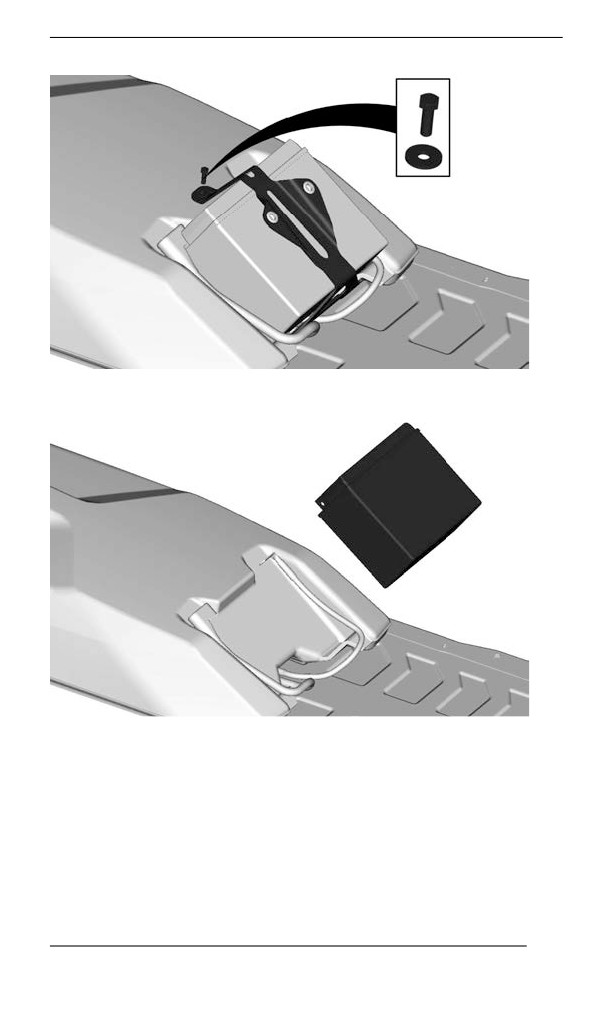

4. Снимите кронштейн аккумуляторной батареи

216

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

5. Снимите аккумуляторную батарею.

Установка аккумуляторной батареи

Установка осуществляется в последовательности, обратной сня-

тию. Однако обратите внимание на следующее.

217

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

МОМЕНТ ЗАТЯЖКИ

Клеммы аккумуляторной

10 ±2 Нм (89 ±18 (в фунтах

батареи (положительная и

силы-дюйм))

отрицательная)

Кронштейн аккумуляторной

5 ±0,5 Нм (44 ±4 (в фунтах

батареи

силы-дюйм))

Винты крепления крышки

1,5 ±0,5 Нм (13 ±4 (в фунтах

аккумуляторной батареи

силы-дюйм))

218

УХОД ЗА СНЕГОХОДОМ

Обслуживание после поездки

Удалите скопления снега и льда с компонентов задней подвески,

гусеницы, компонентов передней подвески, рулевого управления

и лыж.

ОСТОРОЖНО

Прежде чем вставать перед снегоходом, приближаясь к гу-

сенице или компонентам задней подвески, убедитесь, что

ключ DESS извлечен из стойки DESS.

В случае, если вы оставляете снегоход на улице на ночь, а также

в течение длительных перерывов в эксплуатации, всегда накры-

вайте снегоход чехлом. Это защитит снегоход от обмерзания и

позволит надолго сохранить его привлекательный внешний вид.

Чистка и защитная обработка снегохода

Промойте снегоход водным раствором мягкого моющего сред-

ства. Используйте только салфетку из микроволокна.

УВЕДОМЛЕНИЕ

Для мойки транспортного средства не используйте моеч-

ные аппараты высокого давления. ПОДАВАЙТЕ ВОДУ

ТОЛЬКО ПОД НИЗКИМ ДАВЛЕНИЕМ (пример: садовый

шланг).

УВЕДОМЛЕНИЕ

Никогда не используйте для очистки пластмассовых дета-

лей чистящее средство для тормозов и деталей XPS, а так-

же любые чистящие средства на нефтяной основе.

Неподходящие чистящие средства

тип материала

не совместимые очистители

ЧИСТЯЩЕЕ СРЕДСТВО ДЛЯ

Все пластмассы,

ТОРМОЗОВ И ДЕТАЛЕЙ, А ТАКЖЕ

винилы, окрашенная

ЛЮБЫЕ ЧИСТЯЩИЕ СРЕДСТВА НА

сталь и алюминий.

НЕФТЯНОЙ ОСНОВЕ

219

ХРАНЕНИЕ

Если снегоход предполагается вывести из эксплуатации более

чем на три месяца (например, летом), необходимо подготовить

его к хранению.

Хранение

Очистите снегоход

Добавить в топливо стабилизатор, следуя указаниям,

предоставленным производителем препарата.

После добавления препарата в топливо запустить двигатель.

Смажьте двигатель. См. «Процедура хранения двигателя» в

данном разделе.

Смажьте шарнир рычага тормоза

Смазать заднюю подвеску

Ежемесячно заряжать аккумуляторную батарею, чтобы она

хранилась в полностью заряженном состоянии (если есть)

Заткните глушитель ветошью

Поднимите заднюю часть, оторвав гусеницу от поверхности.

Не ослабляйте натяжения гусеницы

ВНИМАНИЕ

Подъем снегохода осуществляйте с помощью специальных

приспособлений или пригласите помощника. Используйте

правильную технику поднятия тяжестей, используя силу

ног, в случае, если подъемное устройство недоступно. Не

поднимайте заднюю часть снегохода, если у вас для этого

недостаточно сил.

УВЕДОМЛЕНИЕ

Снегоход должен храниться в сухом прохладном месте, на-

крытый непрозрачным чехлом. Это предотвратит повре-

ждение полировки и пластиковых элементов снегохода

солнечным светом или грязью.

221

ХРАНЕНИЕ

УВЕДОМЛЕНИЕ

Стабилизатор топлива следует добавлять перед смазкой

двигателя, чтобы предотвратить потерю химических

свойств топлива и защитить топливную систему от отложе-

ний лака.

Процедура хранения двигателя

Двигатель необходимо должным образом смазывать на время

хранения для защиты внутренних деталей.

Двигатель E-TEC. Цифровой дисплей 4,5 и 7,2 дюйма

Выполняйте следующие простые действия.

Для выполнения процедуры проделайте следующее:

1. Поместите снегоход в хорошо вентилируемом месте.

2. Запустите двигатель и дайте ему поработать на оборотах хо-

лостого хода пока он не нагреется до рабочей температуры

(следите за показаниями указателя температуры охлаждаю-

щей жидкости или убедитесь, что задний теплообменник стал

теплым).

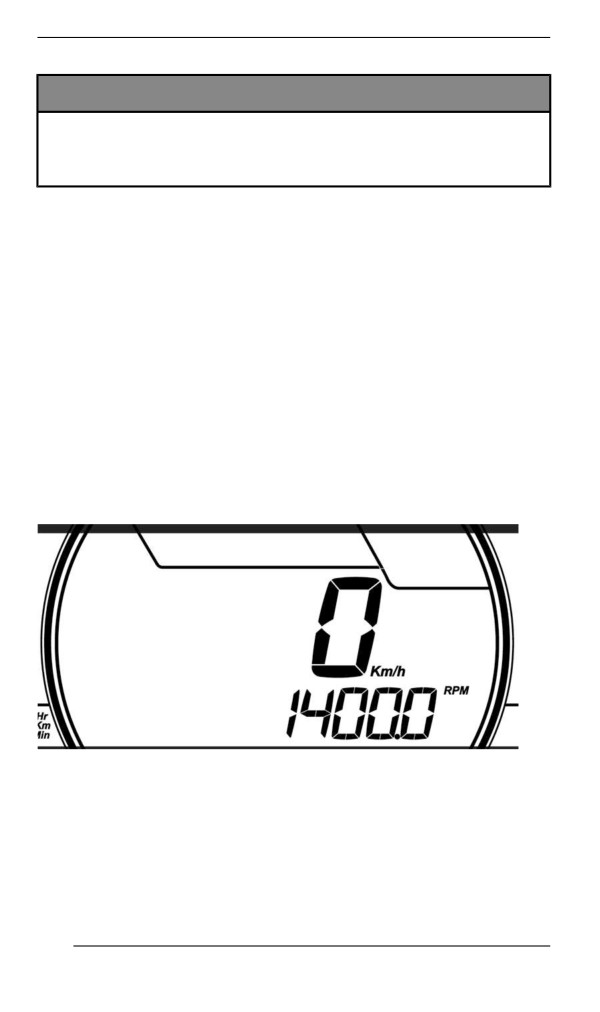

3. Нажмите кнопку SET

(S) для отображения показаний

одометра.

ТИПОВОЙ ВАРИАНТ

ПРИМЕЧАНИЕ:

Режим подготовки двигателя к хранению не включается при выбо-

ре других режимов (счетчик пробега A, счетчик пробега B и счет-

чик моточасов за поездку).

222

ХРАНЕНИЕ

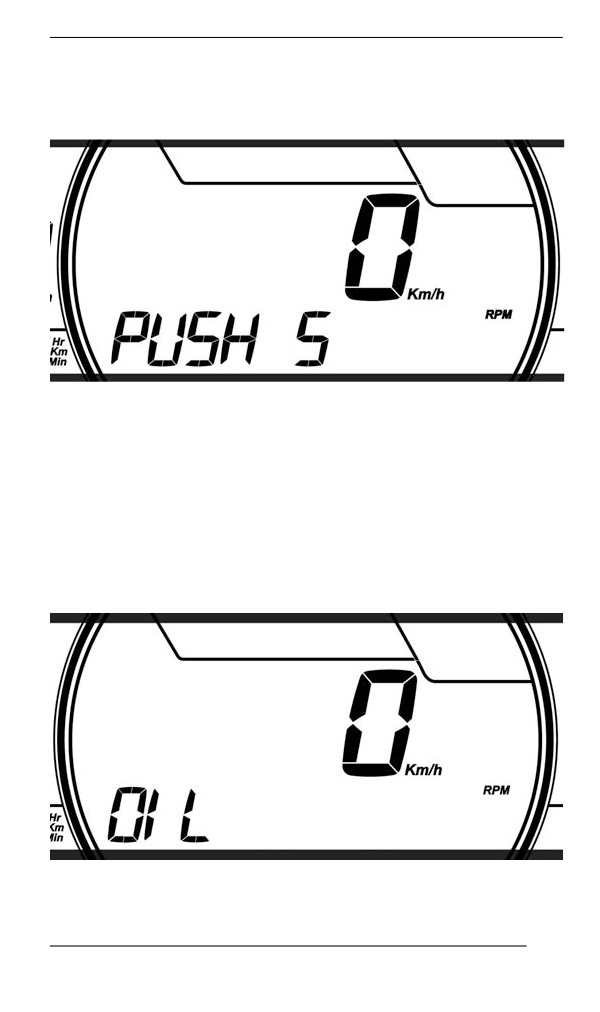

4. Несколько раз быстро нажимайте на переключатель света

фар, и одновременно нажмите и удерживайте кнопку SET до

появления на дисплее надписи «PUSH S».

ТИПОВОЙ ВАРИАНТ

5. Когда на дисплее появится сообщение PUSH “S”, отпустите

все кнопки.

6. После чего нажмите и удерживайте нажатой в течение 2-3 се-

кунд кнопку SET (S).

ПРИМЕЧАНИЕ:

При инициализации режима консервации на дисплее появится на-

дпись «OIL».

7. Когда на дисплее появится сообщение OIL, отпустите кнопку и

дождитесь окончания операции смазки.

ТИПОВОЙ ВАРИАНТ

223

ИДЕНТИФИКАЦИОННЫЕ НОМЕРА

ТРАНСПОРТНОГО СРЕДСТВА

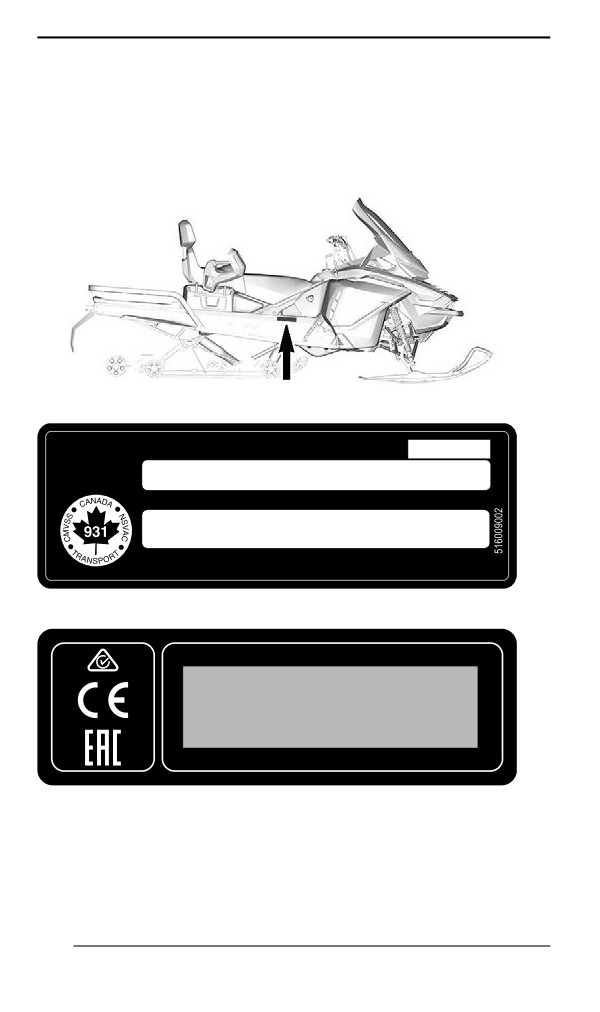

Наклейка с описанием снегохода

Наклейка с описанием снегохода расположена на правой стороне

туннеля.

ТИПОВОЙ ВАРИАНТ

BOMBARDIER RECREATIONAL PRODUCTS Inc.

Дата:

VIN. / NIV.

Описание

Тип: SNO/MNG

СОБРАНО В КАНАДЕ / ASSEMBLED IN CANADA

ТРАНСПОРТНОЕ СРЕДСТВО, ИЗГОТОВЛЕННОЕ В КАНАДЕ

BRP FINLAND OY, ISOAAVANTIE 7, 96320 ROVANIEMI, FINLAND (ФИНЛЯНДИЯ)

Тип: СНЕГОХОД СДЕЛАНО В ФИНЛЯНДИИ

520001926

ТРАНСПОРТНОЕ СРЕДСТВО, ИЗГОТОВЛЕННОЕ В

ФИНЛЯНДИИ

Идентификационные номера снегохода

Для облегчения идентификации на раму и двигатель снегохода

нанесены серийные номера. Эти номера вам понадобятся при

226

ИДЕНТИФИКАЦИОННЫЕ НОМЕРА ТРАНСПОРТНОГО СРЕДСТВА

наступлении гарантийного случая или в случае хищения снегохо-

да. Идентификационные номера необходимы уполномоченному

дилеру снегоходов BRP для правильного оформления гарантий-

ной заявки. Компания BRP настоятельно рекомендует вам запи-

сать все идентификационные номера и предоставить их вашей

страховой компании.

Идентификационный номер транспортного средства (VIN)

Данный идентификационный номер размещен на наклейке с опи-

санием снегохода. Обратитесь к предыдущей главе. Также он на-

несен на туннель рядом с наклейкой с описанием снегохода.

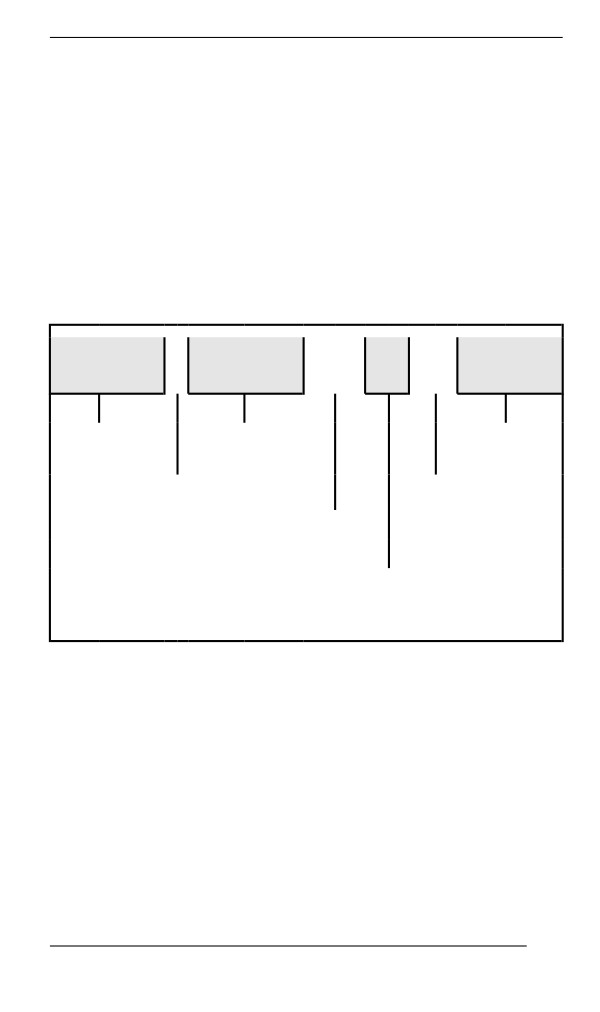

Номер модели и модельный год включены в идентификационный

номер транспортного средства. Обратитесь к иллюстрации.

2BP

S

LSAB

9

A

V

000001

2BP = Канада

Номер

Серийный

YH2 =

модели

номер

Финляндия

Завод

S = Ski-Doo

V = Валькур

L = Lynx

Цифровой или

R = Рованиеми

буквенный

Модельный год: K = 2019

L = 2020

M= 2021 и т.д.

227

ИДЕНТИФИКАЦИОННЫЕ НОМЕРА ТРАНСПОРТНОГО СРЕДСТВА

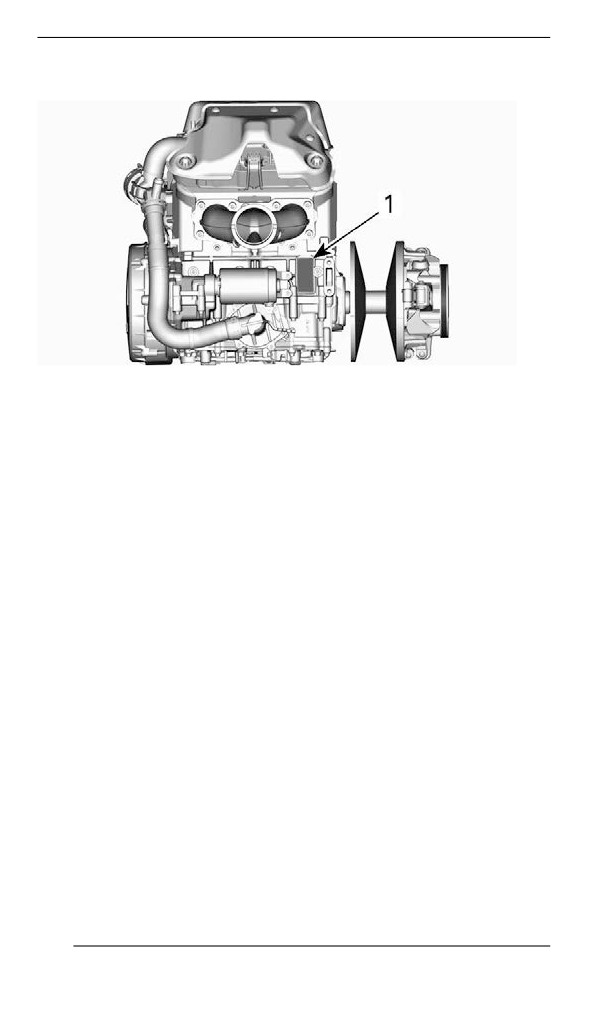

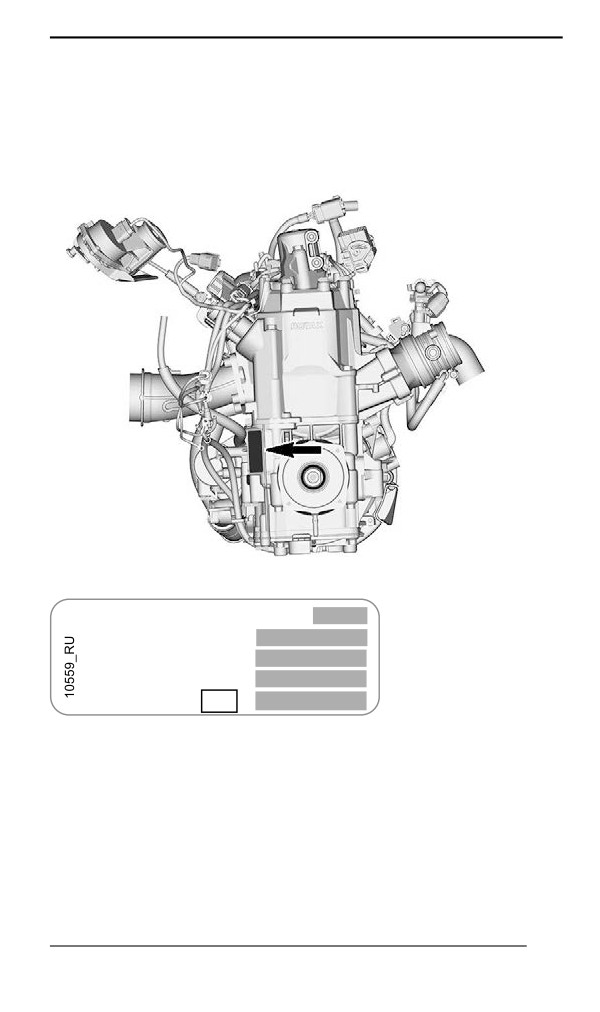

Расположение номера двигателя

1. Расположение идентификационного номера двигателя

228

ПРАВИЛО (ЕС) 2016/1628

РАСПРОСТРАНЯЕТСЯ НА ВНЕДОРОЖНЫЕ

ТРАНСПОРТНЫЕ СРЕДСТВА

Транспортные средства, соответствующие требованиям норма-

тивного акта (ЕС) 2016/1628 (NRMM), имеют соответствующую

идентификацию на двигателе.

ТИПОВОЙ ВАРИАНТ

NRSC H CO2 г/кВт·ч:

####

Rotax

#

M#######

Дата выпуска:

-!!!

Тип семейства:

######

e13

SMB/P V-####

ТИПОВОЙ ВАРИАНТ – ИДЕНТИФИКАЦИОННАЯ НАКЛЕЙКА

СОГЛАСНО ТРЕБОВАНИЯМ NRMM

В зависимости от конкретной конфигурации транспортного сред-

ства на туннеле рядом с картером цепной передачи может быть

установлена дополнительная идентификационная табличка

NRMM.

229

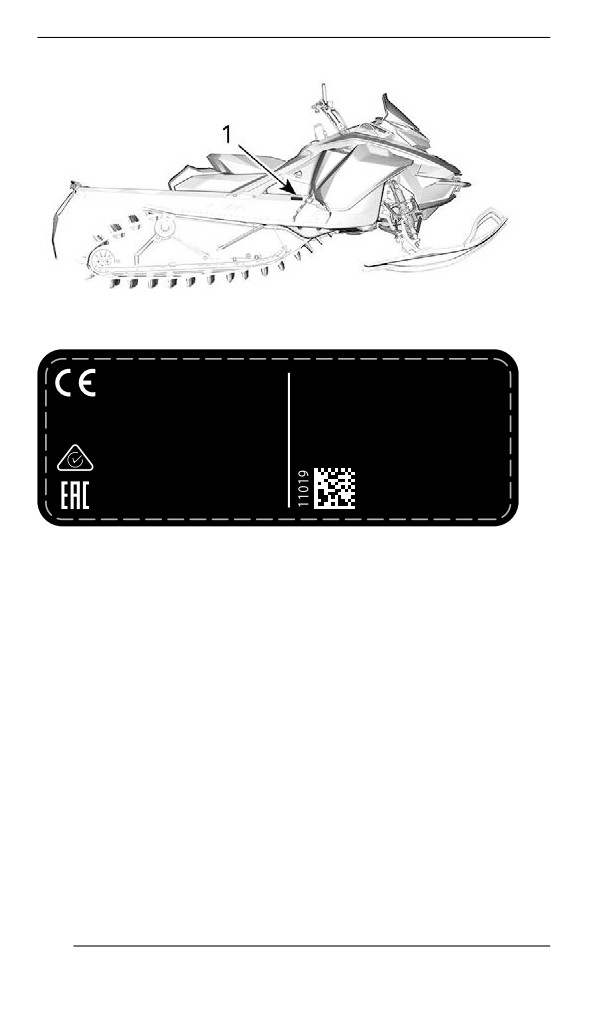

ПРАВИЛО (ЕС) 2016/1628 РАСПРОСТРАНЯЕТСЯ НА ВНЕДОРОЖНЫЕ

ТРАНСПОРТНЫЕ СРЕДСТВА

ТИПОВОЙ ВАРИАНТ

1. Табличка NRMM

Bombardier Recreational

Products Inc.

565 de la Montagne,

Valcourt,QC, Canada

J0E 2L0

BRP Europe N.V.

Skaldenstraat 125, Gent

Belgium, 9042

Rotax

ИДЕНТИФИКАЦИОННАЯ НАКЛЕЙКА NRMM НА ТРАНС-

ПОРТНОМ СРЕДСТВЕ

230

ШУМОВОЕ ИЗЛУЧЕНИЕ И

ВИБРАЦИОННЫЕ ВОЗДЕЙСТВИЯ

МОДЕЛЬ

600R E-TEC

850 E-TEC

ШУМОВОЕ ИЗЛУЧЕНИЕ И ВИБРАЦИОННЫЕ

ВОЗДЕЙСТВИЯ¹

Уровень

102 дБ

100 дБ

звукового

(допустимое

(допустимое

давления

отклонение

отклонение

(L

WA)

(K_wa) 3 дБ)

(K_wa) 3 дБ)

Шум

90 дБ

86 дБ

Звуковое

давление

(допустимое

(допустимое

отклонение

отклонение

(L_pA)

(K_pA) 3 дБ)

(K_pA) 3 дБ)

Система

кисть -

4,3 м/с²

<2,5 м/с²

рука

Вибра

ция

На все

тело,

<0,5 м/с²

<0,5 м/с²

через

сиденье

¹: Величины шумового давления и вибраций

измеряются в соответствии с Приложениями А и В

регламента ISMA 1 на снеговой или травяной

поверхности на нейтральной передаче или без

ремня.

231

ТЕХНИЧЕСКИЕ ДАННЫЕ

Двигателя

ДВИГАТЕЛЬ

600R E-TEC

Rotax 600R E-TEC,

жидкостного

охлаждения с

лепестковыми

Тип двигателя

клапанами и

клапаном RAVE с

электронным

управлением

Число цилиндров

2

72,3 мм

Диаметр цилиндра

(2,846 дюйма)

73 мм

Ход поршня

(2,874 дюйма)

599,4 см³ (36,58 (в

Рабочий объём

дюймах³))

Частота вращения коленчатого вала

(8100 ± 100) об/

двигателя, на которой двигатель

мин

развивает максимальную мощность

ДВИГАТЕЛЬ

850 E-TEC

Rotax 850 E-TEC,

жидкостного

охлаждения,

лепестковые

Тип двигателя

клапаны, клапана

RAVE с

электронным

управлением

Число цилиндров

2

82 мм

Диаметр цилиндра

(3,228 дюйма)

80,4 мм

Ход поршня

(3,165 дюйма)

236

ТЕХНИЧЕСКИЕ ДАННЫЕ

ДВИГАТЕЛЬ

850 E-TEC

849 см³ (51,81 (в

Рабочий объём

дюймах³))

Частота вращения коленчатого вала

(7900 ± 100) об/

двигателя, на которой двигатель

мин

развивает максимальную мощность

СИСТЕМА ПОДАЧИ ТОПЛИВА

Непосредствен

ный (E-TEC) и

850 E-TEC

предварительный

впрыск топлива

Система подачи

топлива

Электронная

система

600R E-TEC

непосредственно

го впрыска E-TEC

Холостой ход (регулировка не

(1200 ± 200) об/

предусмотрена)

мин

ЭЛЕКТРООБОРУДОВАНИЕ

30 A @ 14,5 В

Мощность системы освещения

1340 Вт @ 6000

об/мин

NGK ILKR8Q7

(установочные

Тип

метки на свечах и

двигателе)

Свеча зажигания

Не регулируется

0,6-0,7 мм

Зазор⁽¹⁾

(0,024-0,028 дюй

ма)

237

ТЕХНИЧЕСКИЕ ДАННЫЕ

СИСТЕМА СМАЗКИ

Насос системы

смазки с

Инжекционная система смазки

электронным

управлением

Синтетическое

Рекомендован

Тип⁽²⁾

масло 2T E-TEC

ное

XPS

Масло

3,4 л (3,6 (в

Кол-во

квартах (жидк.,

(США)))

Трансп.

СИСТЕМА ОХЛАЖДЕНИЯ

Охлаждающая

Рекомендован

жидкость XPS с

ное

повышенным

сроком службы

Этиленгликоле

вый антифриз и

Тип охлаждающей

дистиллирован

жидкости

Альтернатив

ная вода(50%/

ный продукт/

50%)

При отсутствии

или

рекомендоанно

специальная

го продукта

охлаждающая

жидкость для

алюминиевых

двигателей

7,7 л (8,1 (в

Объем охлаждающей

DS 4100

квартах (жидк.,

жидкости

(США)))

238

ТЕХНИЧЕСКИЕ ДАННЫЕ

СИСТЕМА ПОДАЧИ ТОПЛИВА

Погружной

электрический

Топливный насос

топливный

насос

Высококаче

ственный

неэтилирован

ный бензин

Тип

(топливо может

Расход топлива

содержать

МАКСИМУМ

10% этанола)

Октановое

95 RON

число

34 л (9 жидк.

Емкость топливного бака

галл. (США))

ЭЛЕКТРООБОРУДОВАНИЕ

Аккумуляторная батарея

12 В, 18 А•ч

2 х 60/55 Вт

Фары

(H-13)

2 х 0,4/1,4 Вт

Задний фонарь и стоп-сигнал

(светодиоды)

F1

Кнопка Start/

5A

RER

Нагрузки/

дополнитель

F2

25 A

ное

Предохра

оборудование

нителям

Аккумуляторная

F3

30 A

батарея

Панель

F4

7,5 A

приборов

239

ТЕХНИЧЕСКИЕ ДАННЫЕ

СИЛОВАЯ ПЕРЕДАЧА

Синтетическое

Рекомендован

масло XPS для

ное

картера цепной

передачи

Трансмиссион

Тип

Трансмис

Альтернатив

ное масло

сионное

ный продукт/

75W140,

масло

При отсутствии

соответствую

рекомендоанно

щее

го продукта

спецификации

API GL-5

350 мл (12 жидк.

Объем

унц. (США))

Передаточное

отношение цепной

DS 4100

21/53

передачи

pDrive с

Тип ведущего шкива

регуляторами

850 E-TEC

(3300 ± 100) об/

Включение, об/мин

мин

Тип ведомого шкива

QRS

Количество зубьев

DS 4100

6

ведущей звездочки

40 см (15,75 (в

Ширина

дюймах))

Направляю

417,8 см (164,5

щая

Длина

(в дюймах))

Высота грунтозацепа

76 мм (3 дюйма)

40 мм

Провисание

Регулиров

(1,57 дюйма)

ка

гусеницы⁽³⁾

7,3 кгс (16,1 (в

Усилие

фунтах силы))

240

ТЕХНИЧЕСКИЕ ДАННЫЕ

ТОРМОЗНАЯ СИСТЕМА

Цельный

перфорирован

Тормозная система

Тип

ный диск 200 мм

из углеродистой

стали

Тип

DOT 4

Тормозная жидкость

65 мл (2,2 жидк.

Кол-во

унц. (США))

Неподвижный

двойной

Калибр

поршень (2 x

40 мм)

Не содержит

Материал накладок тормозных колодок

асбест

Минимальная толщина тормозных накладок

5 мм

(включая опорный диск)

(0,197 дюйма)

Минимально допустимая толщина

4,5 мм

тормозного диска

(0,177 дюйма)

Максимально допустимое коробление

0,25 мм

тормозного диска

(0,01 дюйма)

ПЕРЕДНЯЯ ПОДВЕСКА

Тип подвески

LFS

215 мм

Максимальный ход подвески

(8,5 дюйма)

С газовым

подпором

Тип амортизаторов

высокого

давления (HPG

36)

Тип стабилизатора поперечной

Тяга

устойчивости

241

ТЕХНИЧЕСКИЕ ДАННЫЕ

ЗАДНЯЯ ПОДВЕСКА

Тип подвески

PPS DS+ 4100

390 мм

Максимальный ход подвески

(15,4 дюйма)

С газовым

подпором

Осевая

высокого

давления (HPG

Тип

36)

амортиза

торов

С газовым

подпором

Зад

высокого

давления (HPG

36)

МАССА И РАЗМЕРЫ

215 кг (474 (в

«Сухая» масса

фунтах))

338 см (133 (в

Габаритная длина

дюймах))

112 см (44 (в

Габаритная ширина

дюймах))

128 см (50 (в

Габаритная высота

дюймах))

92 см (36 (в

Лыжная колея, мм

дюймах))

242

содержание      ..     6      7      8      9     ..
