ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

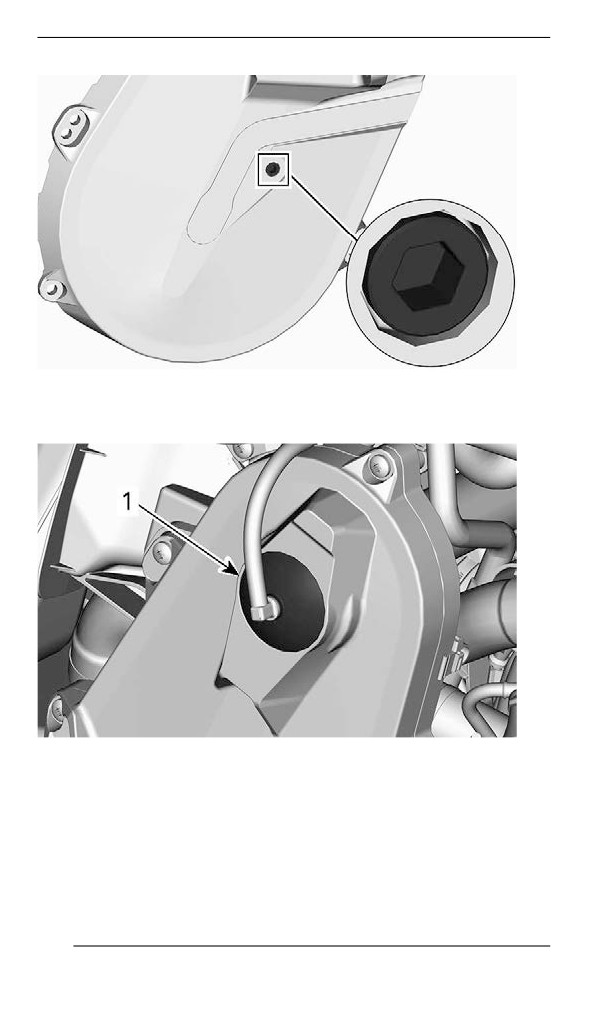

КОНТРОЛЬНАЯ ПРОБКА

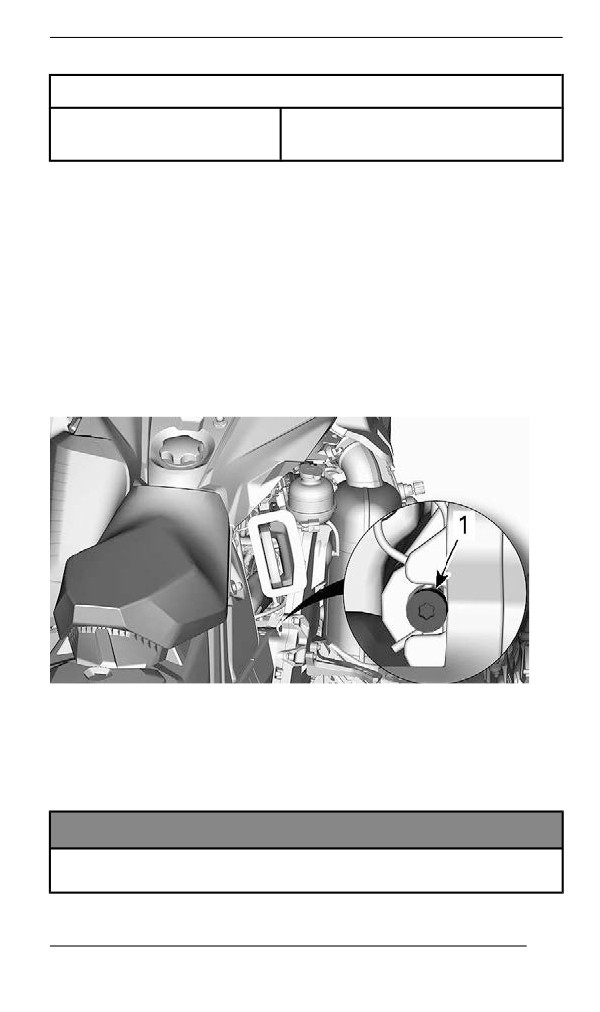

3. Снимите крышку компенсационного бачка.
ТИПОВОЙ ВАРИАНТ — ВЕРХНЯЯ ЧАСТЬ КАРТЕРА ЦЕП-
НОЙ ПЕРЕДАЧИ
1. Крышка заливного отверстия
4. Доливайте масло в картер цепной передачи через заливное
отверстие, пока масло не начнёт вытекать через контрольное
отверстие.
5. Установите пробку контрольного отверстия на место и затяни-
те её указанным моментом.
182
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
Момент затяжки
6 ±1 Нм (53 ±9 (в фунтах
Контрольная пробка
силы-дюйм))
Установите на место крышку заливного отверстия.
Приводная цепь
Доступ к картеру цепной передачи
Откройте правую боковую панель, см. раздел «Оборудование».
Регулировка натяжения цепи
Используя шестигранный ключ, расположенный на одном из кон-
цов приспособления для разведения шкивов вариатора, осторож-
но поверните натяжитель по часовой стрелке, чтобы выбрать
свободный ход.
ТИПОВОЙ ВАРИАНТ
Не прикладывайте к натяжителю чрезмерных усилий.
ПРИМЕЧАНИЕ:
Не извлекайте проволочный фиксатор.
УВЕДОМЛЕНИЕ
Чрезмерная натяжка приводной цепи может привести к
серьезным повреждениям компонентов цепной передачи.
183
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
Ремень вариатора
Осмотр ремня вариатора
Снимите защиту ремня вариатора. Процедуру см. в п.
Оборудование.
Осмотрите ремень вариатора на отсутствие трещин, истирания
или аномального износа (неравномерный износ, износ только с
одной стороны, отсутствие зубцов, потрескавшаяся ткань). При-
чинами аномального износа могут быть: разъюстировка шкивов,
чрезмерная частота вращения коленчатого вала двигателя при
замерзшей гусенице, быстрый запуск без должного прогрева, кор-
розионные повреждения желоба шкива или заусенцы на желобе,
масло на ремне вариатора, деформированный запасной ремень
вариатора. Обратитесь к авторизованному дилеру снегоходов
BRP.
Замена ремня вариатора
Снятие ремня вариатора
1. Снимите колпачок шнура безопасности с выключателя
двигателя.
2. Снимите защитный кожух ремня вариатора, см. раздел органы
управления, приборы, оборудование.

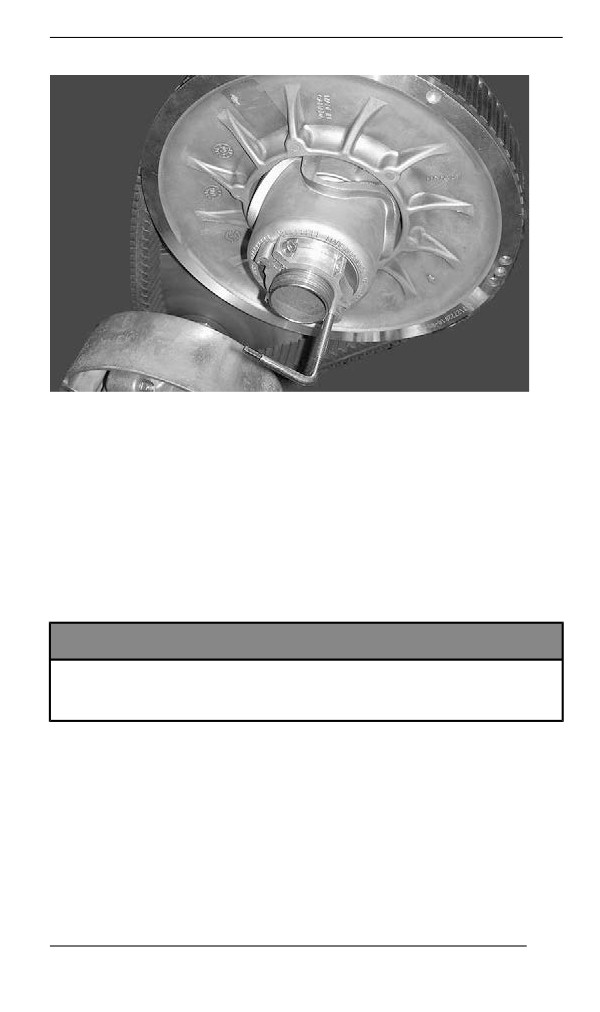

3. Чтобы развести фланцы ведомого шкива, вставьте специаль-
ное приспособление в резьбовое отверстие регулировочной
муфты (см. рисунок).
184
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
ТИПОВОЙ ВАРИАНТ — ПРИСПОСОБЛЕНИЕ ДЛЯ РАЗВЕДЕ-
НИЯ ШКИВА ВСТАВЛЕНО В РЕГУЛИРОВОЧНУЮ МУФТУ
4. Разведите половинки шкива, вкручивая приспособление.
5. Для снятия ремня вариатора перетащите его через верхний
край ведомого шкива, после чего снимите ремень с ведущего
шкива.
Установка ремня вариатора
1. При необходимости разведите фланцы ведомого шкива см.
снятие ремня вариатора.
2. Наденьте ремень сначала на ведущий шкив, а затем на
ведомый.
УВЕДОМЛЕНИЕ
Во избежание разрыва или повреждения корда ремня за-
прещается применять усилие или какие-либо рычаги для
установки ремня на место.
ПРИМЕЧАНИЕ:
Максимальный срок службы ремня обеспечивается при установке
ремня в направлении, указанном стрелками.
185
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

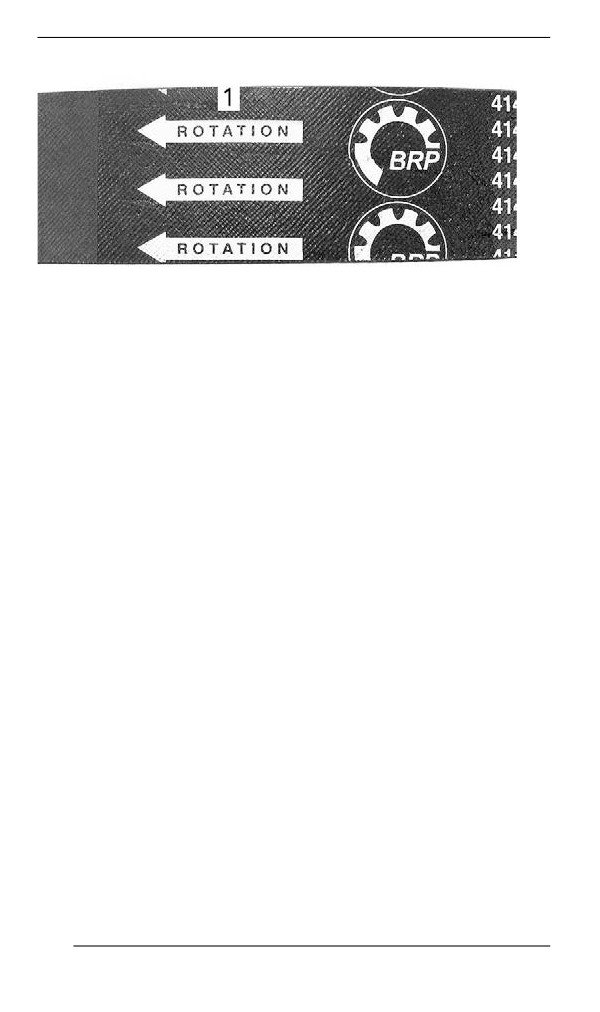

1. Расположить в направлении вращения
3. Выкрутите из ведомого шкива устройство для его разведения.
4. Несколько раз проверните ведомый шкив, чтобы ремень ва-
риатора занял свое место в желобе шкива.
5. После установки нового ремня необходимо отрегулировать
его по высоте. См. ниже регулировка ремня вариатора по
высоте.
6. Установите защитный кожух ремня вариатора, см. раздел ор-
ганы управления, приборы, оборудование.
7. Закройте боковую панель, см. органы управления, приборы,
оборудование.
Регулировка ремня вариатора по высоте
Регулировку ремня по высоте следует проверять каждый раз при
установке нового ремня и в ходе контрольного осмотра перед
поездкой.
Для регулировки ремня вариатора по высоте выполните
следующее:
1. Снимите колпачок шнура безопасности с выключателя
двигателя.
2. Снимите защиту ремня вариатора.
3. Ослабьте фиксирующий болт.
186
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

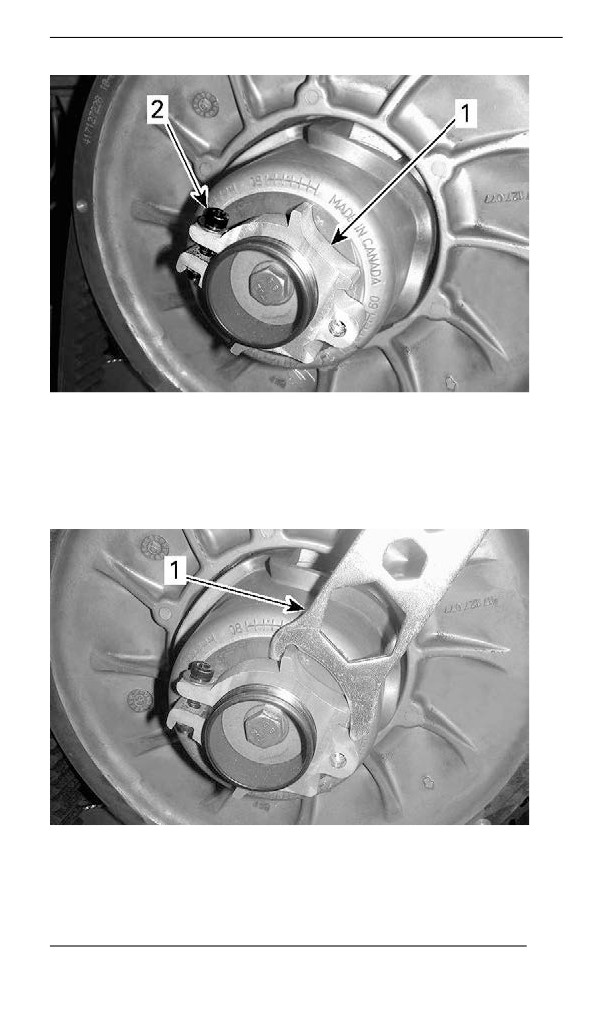

1. Регулировочная муфта
2. Фиксирующий болт
4. Используя специальное приспособление для регулировки под-
вески поворачивайте регулировочную муфту на четверть обо-
рота за раз, после чего проворачивайте ведомый шкив, чтобы
ремень занял правильное положение между его фланцами.

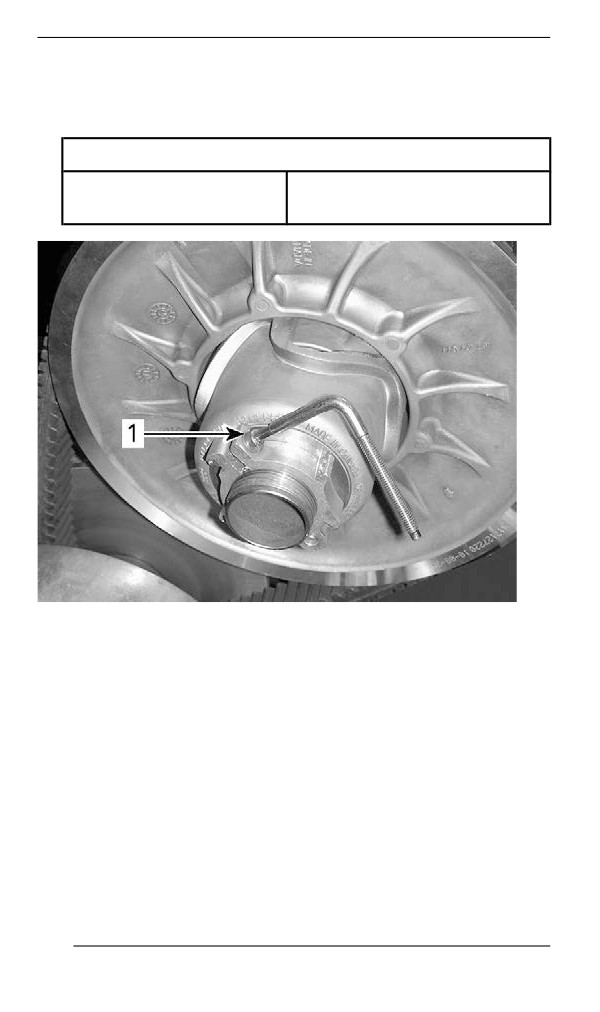

1. Приспособление для регулировки
187
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
ПРИМЕЧАНИЕ:
Регулировочная муфта имеет левую резьбу.
600 EFI

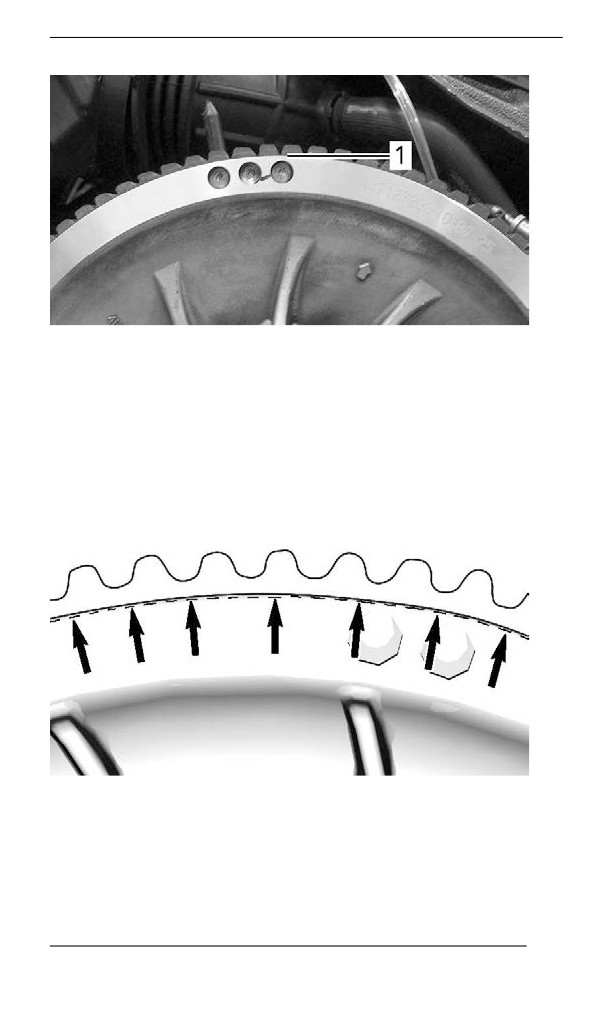

Повторяйте шаг 4, пока внешняя поверхность ремня вариато-
ра не окажется вровень с краем ведомого шкива.
600 EFI — ПРЕДВАРИТЕЛЬНАЯ НАСТРОЙКА

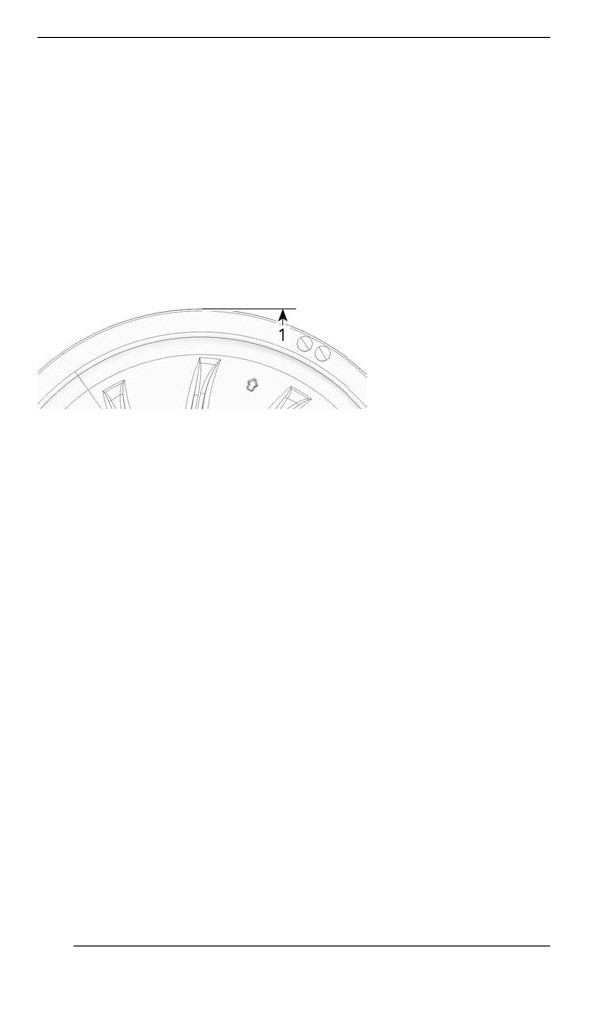

1. Внешняя поверхность ремня вариатора располагается вро-
вень с краем ведомого шкива
600R E-TEC
Повторяйте шаг 4 пока нижняя часть зубцов на внешней по-
верхности ремня вариатора не будет находиться на одном
уровне с кромкой ведомого шкива.
188
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
ТИПОВОЙ
ВАРИАНТ
— ПРЕДВАРИТЕЛЬНАЯ
РЕГУЛИРОВКА
1. Нижние поверхности канавок выровнены по наружному краю
ведомого шкива
850 E-TEC
Повторяйте шаг 4, пока корд ремня вариатора не окажется
скрыт краем ведомого шкива.
ПРИМЕЧАНИЕ:
Вращение регулировочной муфты против часовой стрелки приво-
дит к опусканию ремня вариатора относительно края шкива. И на-
оборот, при вращении регулятора по часовой стрелке ремень
поднимается.
189
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
5. Надежно затяните фиксирующий болт. По возможности затя-
ните винт в соответствии со спецификацией, используя дина-
мометрический ключ.
МОМЕНТ ЗАТЯЖКИ
5,5 ±0,5 Нм (49 ±4 (в фунтах
Фиксирующий болт
силы-дюйм))
ТИПОВОЙ ВАРИАНТ
1. Фиксирующий болт
6. Установите защиту ремня вариатора.
7. Установите боковую панель.
ПРИМЕЧАНИЕ:
Данная установка является предварительной и подходит для
большинства моделей снегоходов. В некоторых случаях, при за-
пуске двигателя, снегоход может «ползти» — это указывает на то,
что ремень перетянут.
В этом случае, опустите ремень чуть ниже предварительной
установки. Повторяйте процедуру, пока подобное не
прекратится.
190
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
Включение передачи заднего хода
ПРИМЕЧАНИЕ:
В случае, если ремень вариатора располагается слишком высоко
в желобе шкива, включения передачи заднего хода может не про-
исходить. Проверьте регулировку ремня в случае, если передача
заднего хода не функционирует в штатном режиме. Расположите
ремень ниже в желобе шкива.
Ведущий шкив вариатора
Регулировка ведущего шкива вариатора (если
предусмотрена)
ОСТОРОЖНО
Снимите колпачок шнура безопасности с выключателя дви-
гателя перед выполнением любых регулировок. Снегоход
должен находиться на безопасной площадке в стороне от
трассы.
ОСТОРОЖНО
Разборка и внесение изменений в конструкцию ведущего
шкива категорически запрещены.
Неправильная сборка или внесение изменений в конструк-
цию шкива, могут привести к его разрушению из-за высокой
скорости вращения.
Обратитесь к дилеру снегоходов BRP для проведения тех-
нического или сервисного обслуживания ведущего шкива
вариатора. Неквалифицированное обслуживание или ре-
монт отрицательно сказывается на ходовых свойствах и
приводит к снижению ресурса приводного ремня. Соблю-
дайте Регламент технического обслуживания снегохода.
Ведущий шкив вариатора откалиброван производителем чтобы
передавать максимальный крутящий момент на заданной частоте
вращения коленчатого вала двигателя. Ряд факторов, например
температура окружающей среды, высота над уровнем моря, со-
стояние поверхности и др. могут повлиять на это значение и, та-
ким образом, на эксплуатационные характеристики снегохода.
Регулировка ведущего шкива позволит согласовать работу ва-
риатора с работой двигателя, что позволит последнему разви-
вать максимальную мощность.
191
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
Кулачками необходимо добиться того, чтобы фактические макси-
мальные обороты двигателя соответствовали оборотам макси-
мальной мощности двигателя. См. «Технические характеристики
(двигатель)».
ПРИМЕЧАНИЕ:
Для измерения частоты вращения коленчатого вала пользуйтесь
цифровым тахометром высокого класса точности.
Кулачок может занимать одно из пяти фиксированных
положений.
Изменение регулировки в соседнее положение приводит к изме-
нению максимальной частоты вращения примерно на 200 об/мин.
Двигаясь от первоначальной регулировочной позиции к позиции
1, вы будете дискретно уменьшать максимальную частоту враще-
ния коленчатого вала на 200 об/мин. Двигаясь от первоначальной
регулировочной позиции к позиции 6, вы будете дискретно увели-
чивать максимальную частоту вращения коленчатого вала на 200
об/мин.
Последовательность действий
1. Обратитесь к подразделу Кузов и сиденье в разделе Инфор-
мация о транспортном средстве и снимите следующие
компоненты:
- Левая боковая панель
- Защитный кожух ведущего шкива вариатора

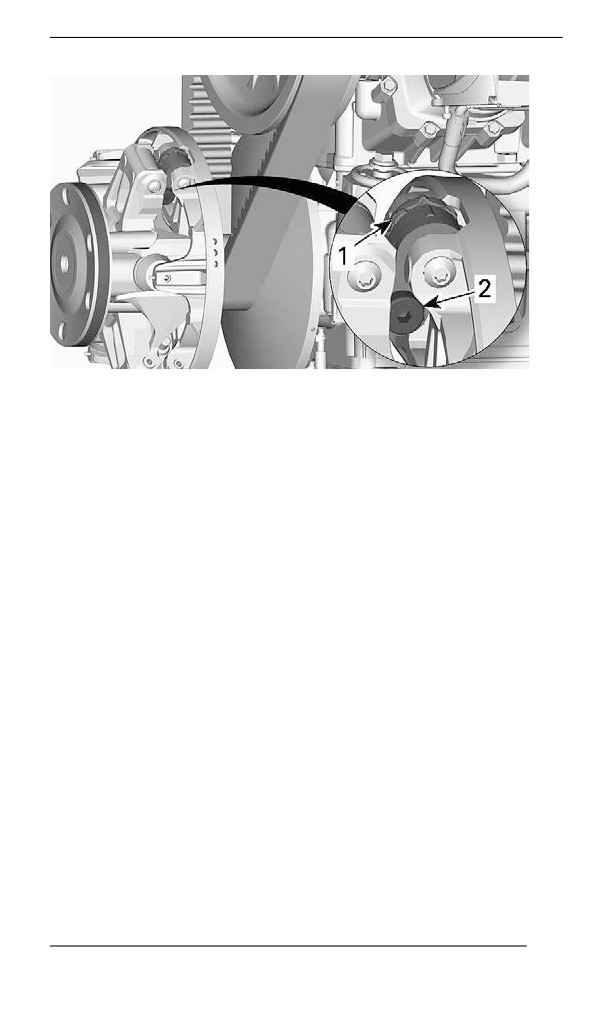

2. Найдите регулировочные кулачки и болты на ведущем шкиве
вариатора.
192
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
ТИПОВОЙ ВАРИАНТ
1. Регулировочный кулачок
2. Болт

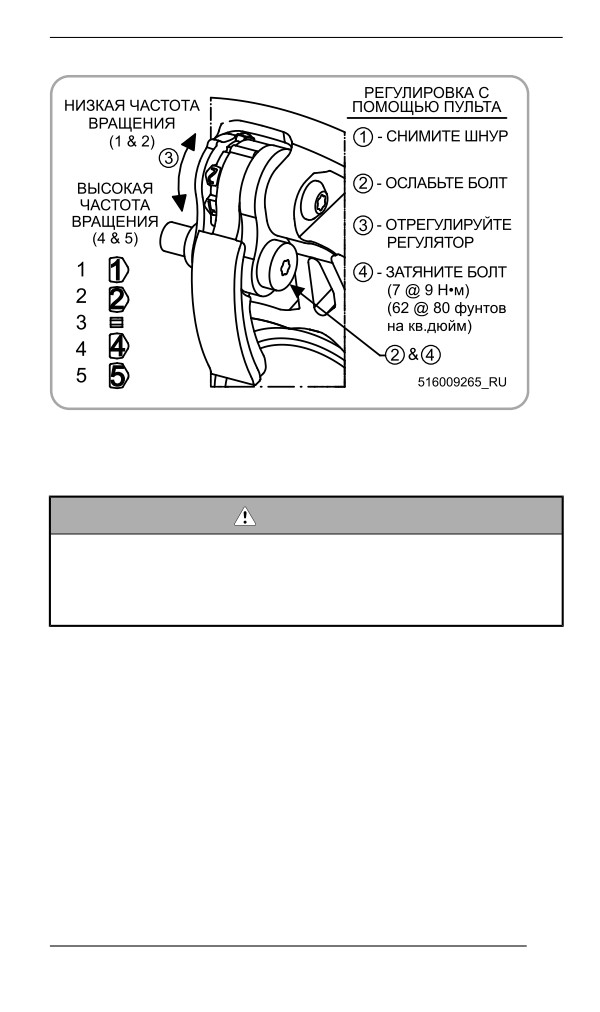

Положения кулачка идентифицируются следующим образом:
- Положения 1, 2, 4 и 5 имеют цифровые обозначения.
- Положение 3 (среднее) отмечено пазом.
- По обеим сторонам кулачка есть выступы, используемые в
качестве указателей.
193
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

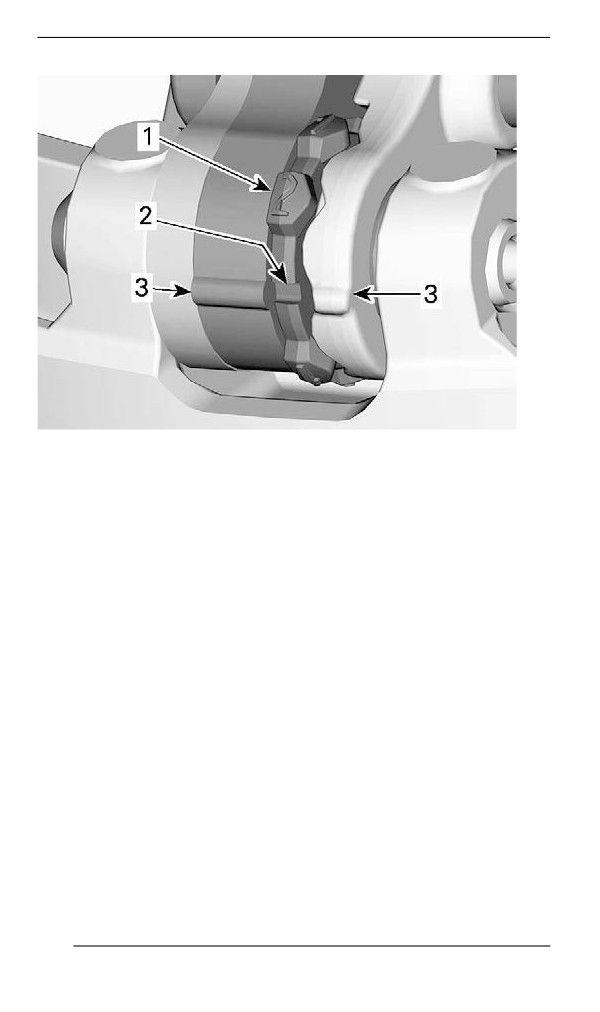

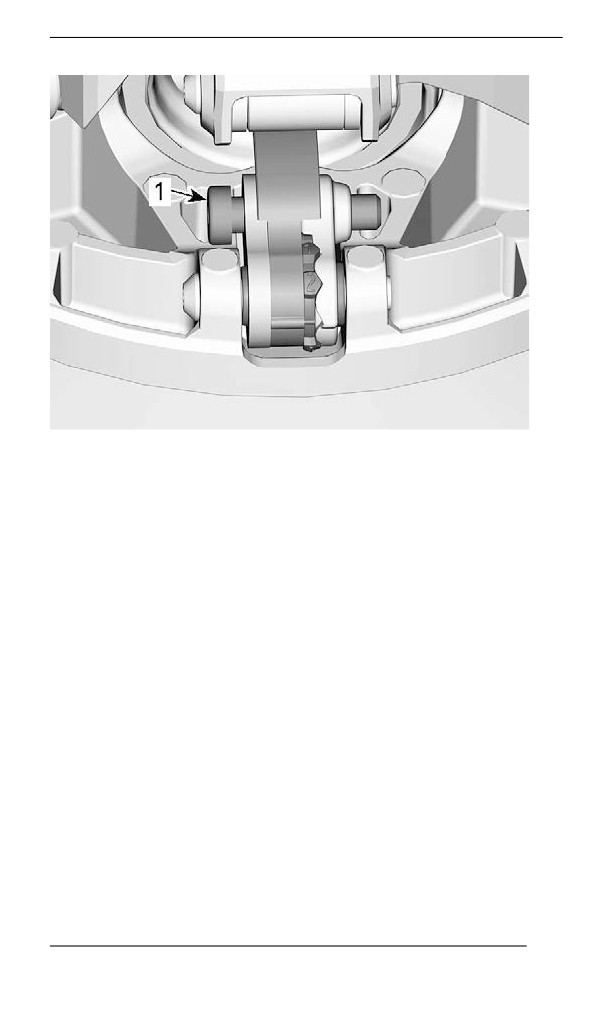

1. Пронумерованные положения
2. Положение 3 — паз
3. Указатели
Для регулировки выполните описанную ниже операцию для
всех трех регулировочных кулачков:
3. Используя шестигранный конец приспособления для разведе-
ния шкива вариатора, отпустите поворотный болт.
194
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
1. Болт

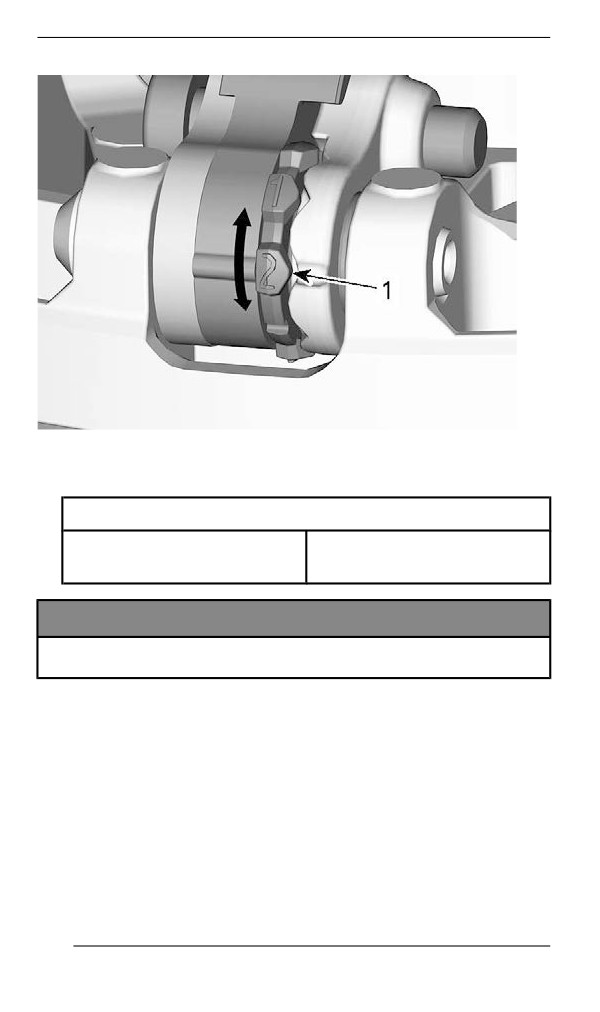

4. Отведите правый рычаг в сторону, чтобы появилась возмож-
ность поворачивания кулачка.
5. Поверните кулачок в необходимое положение.
195
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
1. Необходимое положение кулачка (в данном случае —№2)
6. Затяните поворотный болт.
МОМЕНТ ЗАТЯЖКИ
8 ±1 Нм (71 ±9 (в фунтах
Ось
силы-дюйм))
УВЕДОМЛЕНИЕ
Всегда устанавливайте все три кулачка в одинаковые
положения.
196
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
Направляющая
Состояние гусеницы
ОСТОРОЖНО
Снимите колпачок шнура безопасности с выключателя дви-
гателя перед выполнением любых регулировок или опера-
ций технического обслуживания, кроме особо
обозначенных случаев. Снегоход должен находиться на
безопасной площадке в стороне от трассы.
Снимите колпачок шнура безопасности с выключателя двигателя.
Поднимите заднюю часть снегохода и поместите ее на широкую
механическую опору с отражающей панелью. Убедитесь, что дви-
гатель выключен, после чего вручную проверните гусеницу, осмо-
трев ее и оценив ее состояние. Обратитесь к уполномоченному
дилеру снегоходов BRP в случае, если обнаружены износ или
разрывы гусеницы, видны отдельные волокна гусеницы, отсут-
ствие или повреждение вставок и направляющих.
Снегоходы, оборудованные изделиями, улучшающими сце-
пление с опорной поверхностью
197
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
В случае, если ваш снегоход оснащен шипованной гусеницей,
разрешенной BRP к использованию, ПЕРЕД КАЖДОЙ ПОЕЗД-
КОЙ ОСМАТРИВАЙТЕ ГУСЕНИЦУ.
Проверяйте отсутствие таких дефектов, как:
- Отверстия в гусенице
- Разрывы гусеницы (в особенности вокруг шипов на шипован-
ных гусеницах)
- Поврежденные или оторванные грунтозацепы (видна их внут-
ренняя структура)
- Расслоение резины
- Сломанных стержней
- Сломанные шипы (шипованные гусеницы)
- Погнутые шипы (шипованные гусеницы)
- Отсутствующие шипы
- Шипы, оторванные от гусеницы
- Отсутствие направляющей (-их) гусеницы
- Кроме того, проверяйте момент затяжки гаек крепления
шипов.
Незамедлительно заменяйте сломанные или поврежденные ши-
пы. В случае, если вы обнаружили следы повреждения гусеницы,
ее следует незамедлительно заменить. В случае сомнений, об-
ратитесь к авторизованному дилеру Lynx.
ОСТОРОЖНО
Эксплуатация снегохода с поврежденными гусеницей или
шипами может привести к потере управления.
Более подробная информация об изделиях, улучшающих сцепле-
ние с опорной поверхностью, приведена в подразделе средства
улучшения сцепления с поверхностью раздела информация по
безопасности.
Натяжение и юстировка гусеницы
ПРИМЕЧАНИЕ:
Регулировка натяжения и юстировка гусеницы взаимосвязаны.
Не выполняйте их по отдельности.
198
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
ОСТОРОЖНО
Для предотвращения травмирования лиц, находящихся ря-
дом со снегоходом:
– Находиться позади или рядом с вращающейся гусени-
цей КАТЕГОРИЧЕСКИ запрещено.
– Всегда используйте широкую опору с отражающей пане-
лью в случае, если необходимо провернуть гусеницу.
– При вывешивании гусеницы поддерживайте минимально
возможную скорость.
Центробежная сила может выбросить посторонние предме-
ты, поврежденные или ослабшие шипы, обрывки гусеницы,
а также поврежденную гусеницу целиком, за снегоход со
значительной силой, что может привести к утрате нижних
конечностей или другим тяжким увечьям.
Проверка натяжения гусеницы
ПРИМЕЧАНИЕ:
Перед тем, как выполнять регулировку натяжения гусеницы, сне-
гоход должен находиться в движении в течение 15-20 минут.
1. Снимите колпачок шнура безопасности с выключателя
двигателя.
2. Поднимите заднюю часть и установите ее на опору.
ВНИМАНИЕ
Практикуйте правильную технику подъёма, преимуще-
ственно используйте силу ног. Не пытайтесь поднять ка-
кую-либо часть снегохода в случае, если это выше ваших
сил.
3. Подождите пока задняя подвеска не примет свободное
положение.
4. Подготовьте тензометр.
199
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
Инструмент для обслуживания
Тензометр (Арт. 414 348
200)
1. Установите нижнее уплотнительное кольцо в соответствии
с Провисанием гусеницы соответствующего транспортного
средства из таблицы Технические данные.

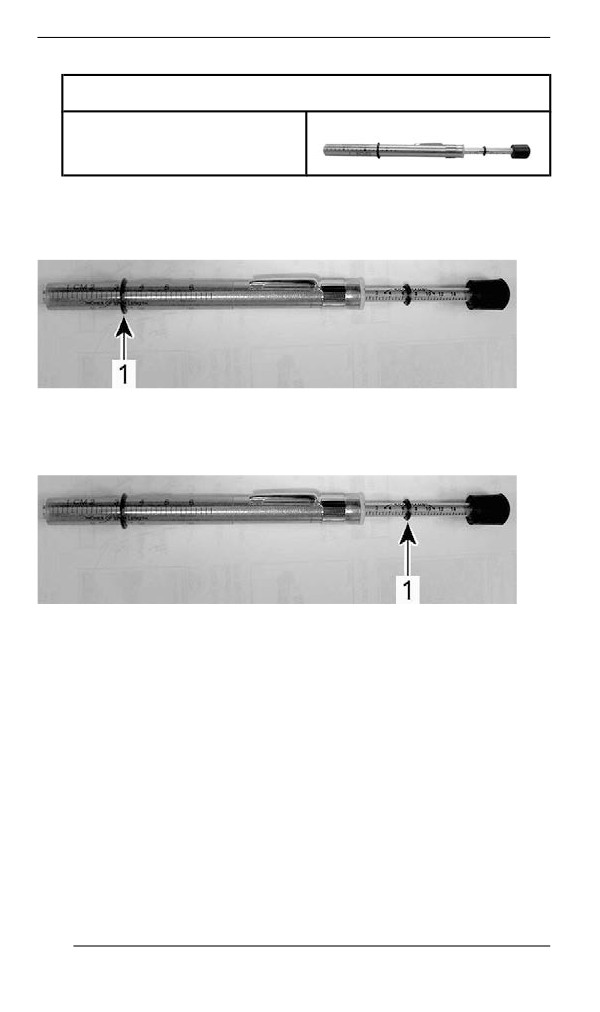

1. Нижнее уплотнительное кольцо
2. Установите верхнее уплотнительное кольцо в положение,
соответствующее усилию 0 кгс (0 (в фунтах силы)).
1. Верхнее кольцо измерителя
5. Расположите измеритель на гусенице посередине между пе-
редним и задним натяжными катками.
6. Нажмите на измеритель, чтобы его нижнее кольцо выровня-
лось с нижней кромкой накладки полоза.
200
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
ТИПОВОЙ ВАРИАНТ
ТИПОВОЙ ВАРИАНТ

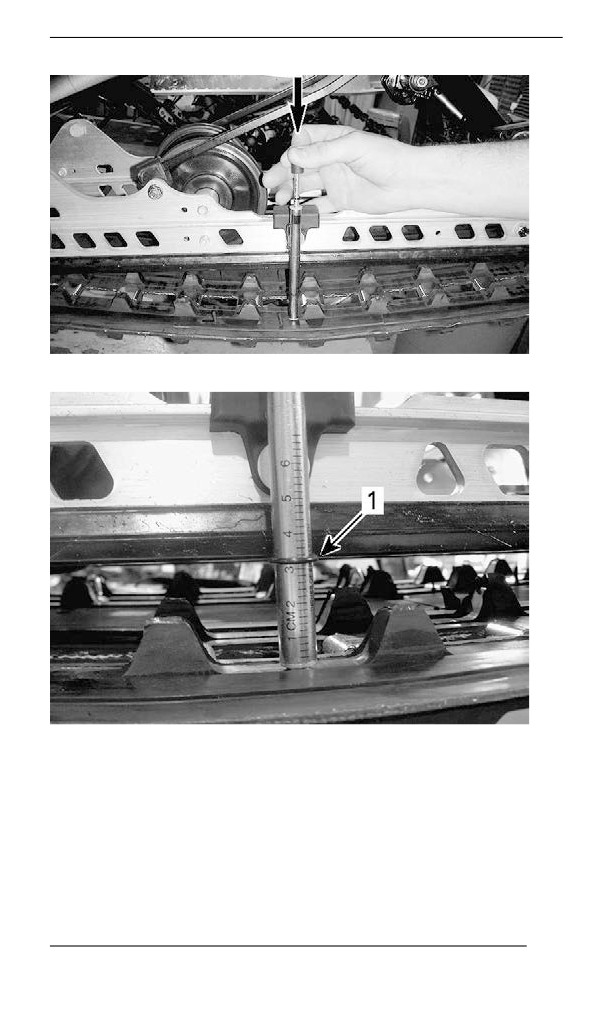

1. Нижнее кольцо вровень с нижней кромкой накладки полоза
7. Считайте показания, зафиксированную верхним кольцом
измерителя.
201
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
ТИПОВОЙ ВАРИАНТ – СЧИТЫВАНИЕ НАГРУЗКИ

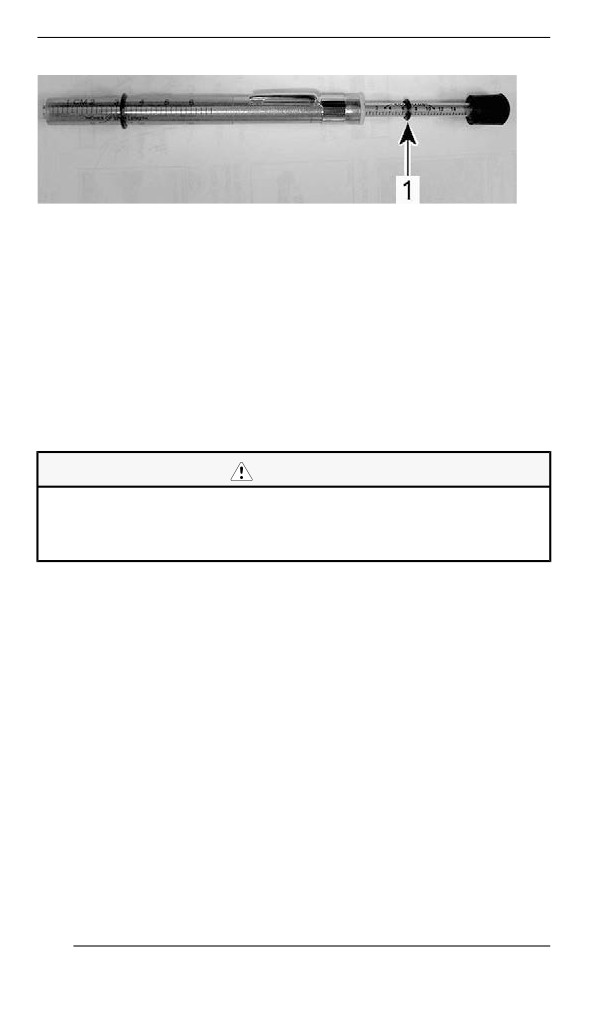

1. Верхнее кольцо измерителя
8. Значение нагрузки должно быть в соответствии с провисанием
гусеницы в таблице Технические данные.
9. В случае, если полученная величина нагрузки отличается от
приведенной в таблице, необходимо отрегулировать натяже-
ние гусеницы. См. регулировка натяжения гусеницы.
Регулировка натяжения гусеницы
1. Снимите колпачок шнура безопасности с выключателя
двигателя.
2. Поднимите заднюю часть и установите ее на опору.
ВНИМАНИЕ
Практикуйте правильную технику подъёма, преимуще-
ственно используйте силу ног. Не пытайтесь поднять ка-
кую-либо часть снегохода в случае, если это выше ваших
сил.
3. Отпустите гайки крепления оси.
4. Вращением регулировочных болтов (одинаковым) установите
требуемое натяжение гусеницы.
202
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
1. Отпустите гайку крепления оси
2. Затяните или ослабьте регулировочные винты
5. Если добиться надлежащего натяжения не удается, обрат-
итесь к авторизованному дилеру снегоходов BRP.
6. Затяните болты задней оси рекомендуемым моментом
затяжки.
МОМЕНТ ЗАТЯЖКИ
Гайка и винт крепления
48 ±6 Нм (35
заднего направляющего
±4 фунт-сила-фут)
катка
7. Проверьте юстировку гусеницы согласно процедуре, изложен-
ной ниже.
203
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
Юстировка гусеницы
ОСТОРОЖНО
Перед тем, как проверять юстировку гусеницы, убедитесь,
что на ней отсутствуют предметы, которые могут быть вы-
брошены центробежной силой при вращении гусеницы. Не
касайтесь гусеницы руками, инструментами, ногами или де-
талями одежды. Всегда устанавливайте заднюю часть сне-
гохода на широкую стойку с отражающей панелью.
Убедитесь, что вблизи снегохода и особенно задней части
гусеницы отсутствуют люди. Не проворачивайте гусеницу
на высокой скорости.
Центробежная сила может выбросить посторонние предме-
ты, поврежденные или ослабшие шипы, обрывки гусеницы,
а также поврежденную гусеницу целиком, за снегоход со
значительной силой.
1. Поднимите заднюю часть и установите ее на опору.
ВНИМАНИЕ
Практикуйте правильную технику подъёма, преимуще-
ственно используйте силу ног. Не пытайтесь поднять ка-
кую-либо часть снегохода в случае, если это выше ваших
сил.
2. Запустите двигатель и задействуйте рычаг управления дрос-
сельной заслонкой так, чтобы гусеница медленно двигалась.
Эта операция должна занять не более 15-20 секунд.
3. Проверьте юстировку гусеницы; расстояние между кромками
направляющих и накладок полозьев и гусеницей должно быть
равным с обеих сторон.
204
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
1
2
3
A01F05A

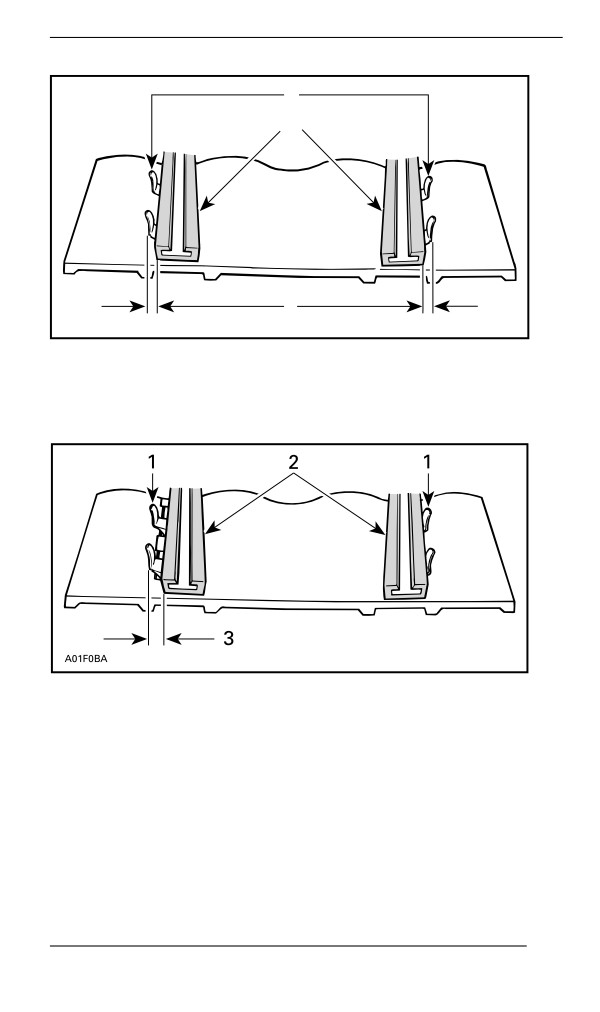

1. Направляющие
2. Накладки полозьев
3. Равное расстояние
4. Для корректировки юстировки гусеницы:
1. Направляющие
2. Накладки полозьев
3. Подтянуть винт с этой стороны
1. Остановите двигатель.
2. Снимите колпачок шнура безопасности с выключателя
двигателя.
205
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
ОСТОРОЖНО
Снимите колпачок шнура безопасности с выключателя дви-
гателя перед выполнением любых регулировок или опера-
ций технического обслуживания, кроме особо
обозначенных случаев. Снегоход должен находиться на
безопасной площадке в стороне от трассы.
3. Отпустите гайки крепления оси.
4. Подтяните регулировочный болт на той стороне движите-
ля, где расстояние между направляющими гребнями и
опорным полозом наибольшее.
5. Затяните гайку задней оси.
ОСТОРОЖНО
Надлежащим образом затягивайте болт крепления катка,
для того чтобы избежать схода катка и блокировки
гусеницы.
6. Запустите двигатель и медленно проверните гусеницу, чтобы
повторно проверить ее юстировку.
7. Затяните гайку задней оси.
МОМЕНТ ЗАТЯЖКИ
Винты (М8) заднего
24,5 ±3,5 Нм (18
направляющего катка
±3 фунт-сила-фут)
Винты (М10) заднего
48 ±6 Нм (35
направляющего катка
±4 фунт-сила-фут)
8. Снимите снегоход с опоры.
ПОДВЕСКА
Состояние задней подвески
Осмотрите все компоненты подвески, включая накладки полозь-
ев, пружины, катки и т.д.
206
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
ПРИМЕЧАНИЕ:
В условиях нормальной эксплуатации снег будет выполнять роль
смазки и одновременно охладителя для накладок полозьев. Про-
должительное движение по льду или снегу, посыпанному песком,
приведет к чрезмерному нагреву накладок и их преждевременно-
му износу.
Состояние ленточных ограничителей
Осмотрите ленточные ограничители на отсутствие следов износа
и повреждений. Проверьте надежность затяжки болта и гайки. В
случае, если ленточный ограничитель провисает, проверьте от-
сутствие деформации посадочных отверстий. Замените при необ-
ходимости. Затяните гайку рекомендованным моментом.
Момент затяжки
Гайка ленточного
10 ±1 Нм (89 ±9 (в фунтах
ограничителя
силы-дюйм))
Смазка подвески

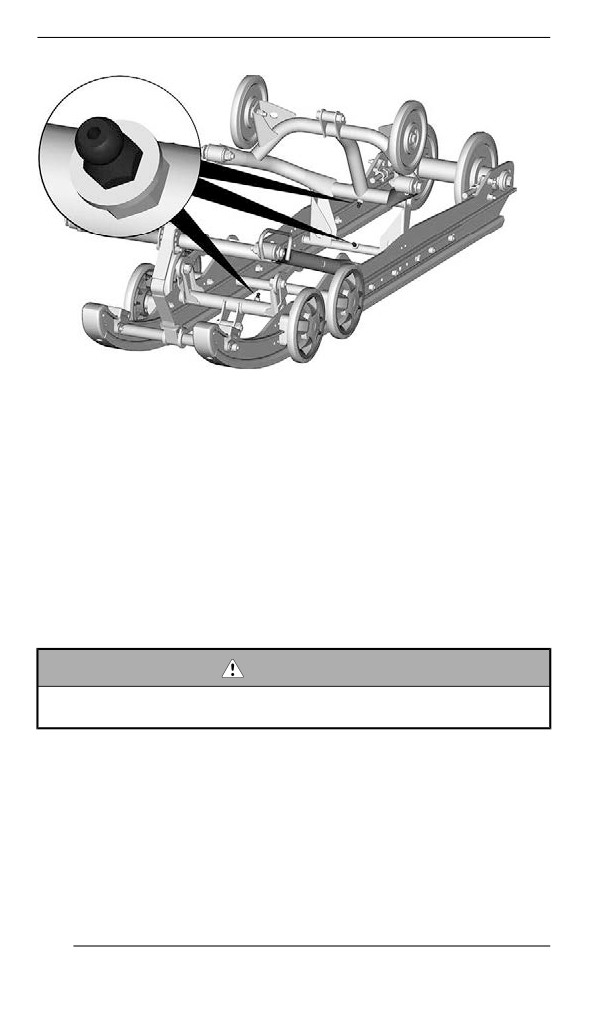

Смажьте компоненты задней подвески в местах расположения
пресс-масленок. Периодичность обслуживания указана в разделе
РЕГЛАМЕНТ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ.
СМАЗКА ДЛЯ ПОДВЕСКИ
Синтетическая смазка XPS для подвески
207
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
ТИПОВОЙ ВАРИАНТ
Состояние рулевого управления и передней подвески
Проверьте надежность креплений элементов рулевого управле-
ния и передней подвески (рулевые сошки, рулевые тяги и соеди-
нения, поперечные рулевые тяги, шаровые шарниры, болты
крепления и стойки лыж и т. д.). По необходимости обратитесь к
авторизованному дилеру снегоходов BRP.
Лыжи
Состояние и износ лыж и коньков
Проверьте состояние лыж и твердосплавных коньков. В случае
износа обратитесь к авторизованному дилеру снегоходов BRP.
ОСТОРОЖНО
Чрезмерный износ лыж и/или коньков негативно повлияет
на управляемость снегохода.
Предохранителям
Доступ к блоку предохранителей
Откройте правую боковую панель, см. Корпус и сиденье.
208
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
Расположение предохранителей
ТИПОВОЙ ВАРИАНТ
1. Держатель предохранителя
Снимите крышку держателя предохранителя
Номинал и конфигурацию плавкого предохранителя см. в Техни-
ческих данных.
Осмотр предохранителя
Проверьте состояние предохранителей и при необходимости
замените.
Потяните предохранитель, чтобы вытащить его из блока. Про-
верьте не расплавлена ли плавкая вставка предохранителя.
209
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
1. Предохранитель
2. Плавкая вставка, которую нужно проверить
ОСТОРОЖНО
Не используйте предохранители более высокого номинала.
ОСТОРОЖНО
В случае, если предохранитель перегорел, перед повтор-
ным запуском двигателя причина неисправности должна
быть обнаружена и устранена. Для обслуживания обрат-
итесь к уполномоченному дилеру снегоходов brp.
Фары
Замена ламп фар головного освещения

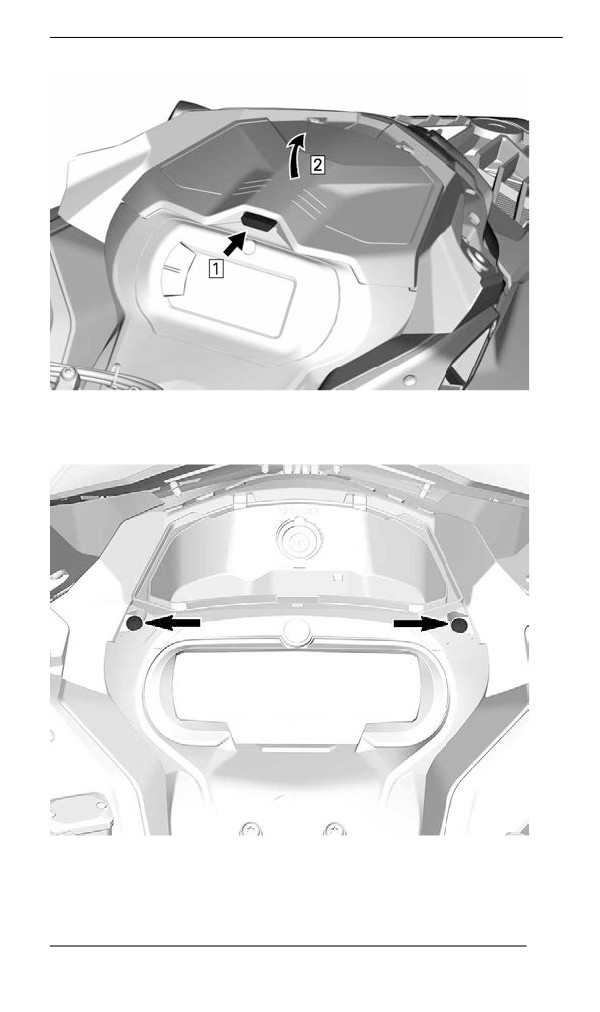

1. Снимите ветровое стекло.
2. Откройте багажное отделение.
210
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
ТИПОВОЙ ВАРИАНТ
3. Отверните болты крепления опоры приборной панели.
4. Поднимите переднюю часть опоры приборной панели, а затем
сместите ее вперед, чтобы снять.
211















содержание      ..     5      6      7      8     ..
