Снегоход Lynx RADIEN DEEP SNOW. Руководство по эксплуатации (2022 год) - часть 3
ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ, РАЗМЕЩЕННАЯ НА
ТРАНСПОРТНОМ СРЕДСТВЕ

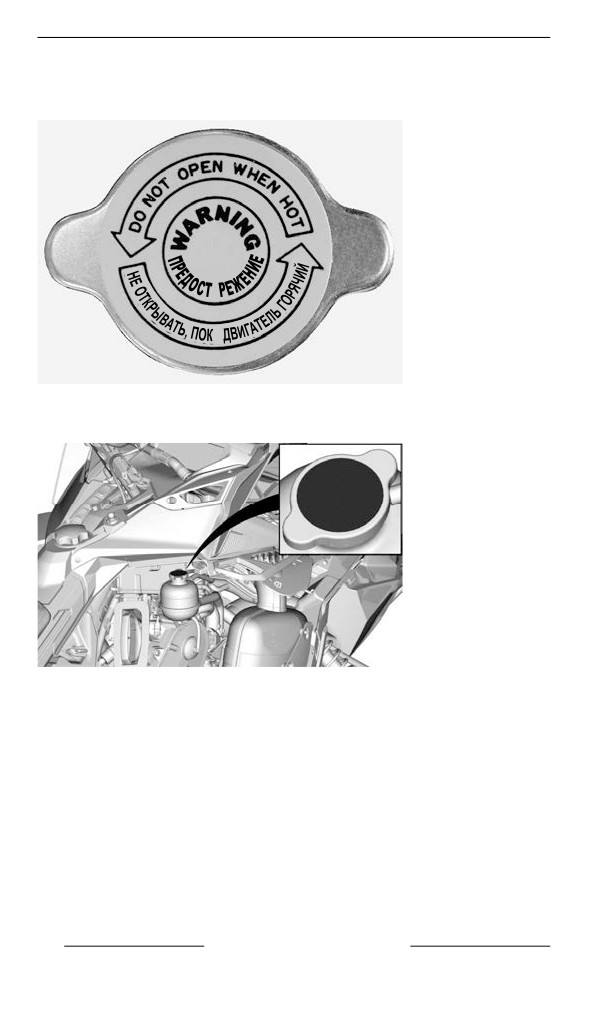

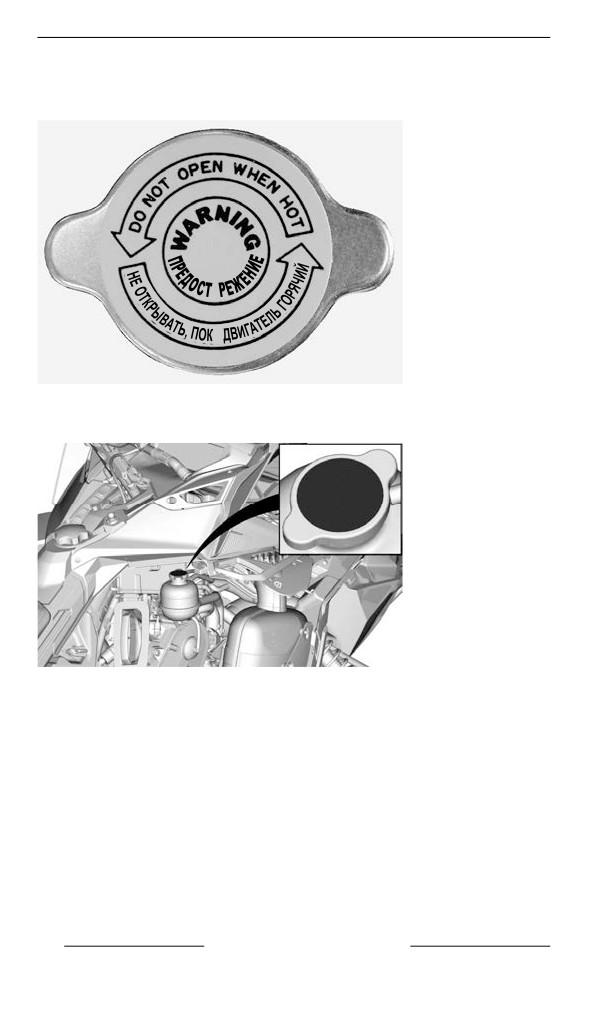

Не открывать в горячем состоянии
— предупреждающая
табличка
Е
А
НЕ ОТКРЫВАТЬ ПОКА ГОРЯЧЯЯ — ПРЕДУПРЕЖДАЮЩАЯ
НАКЛЕЙКА
62
МЕРЫ БЕЗОПАСНОСТИ
ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ, РАЗМЕЩЕННАЯ НА
ТРАНСПОРТНОМ СРЕДСТВЕ

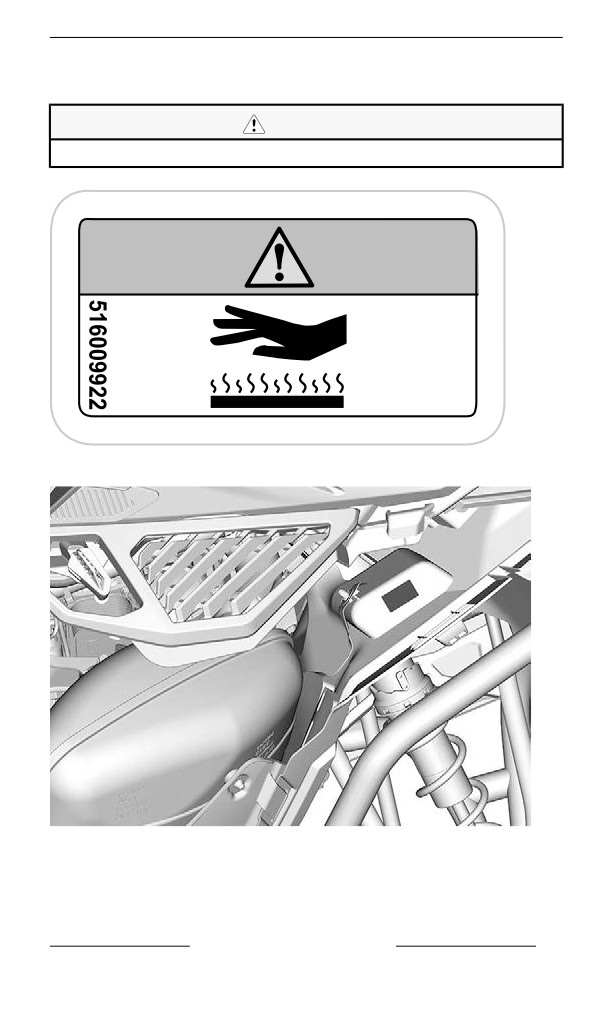

Горячая поверхность — наклейка с предостережением
ВНИМАНИЕ
Горячая поверхность
ГОРЯЧИЕ ДЕТАЛИ — ПРЕДУПРЕЖДАЮЩАЯ НАКЛЕЙКА
МЕРЫ БЕЗОПАСНОСТИ
63
ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ, РАЗМЕЩЕННАЯ НА
ТРАНСПОРТНОМ СРЕДСТВЕ

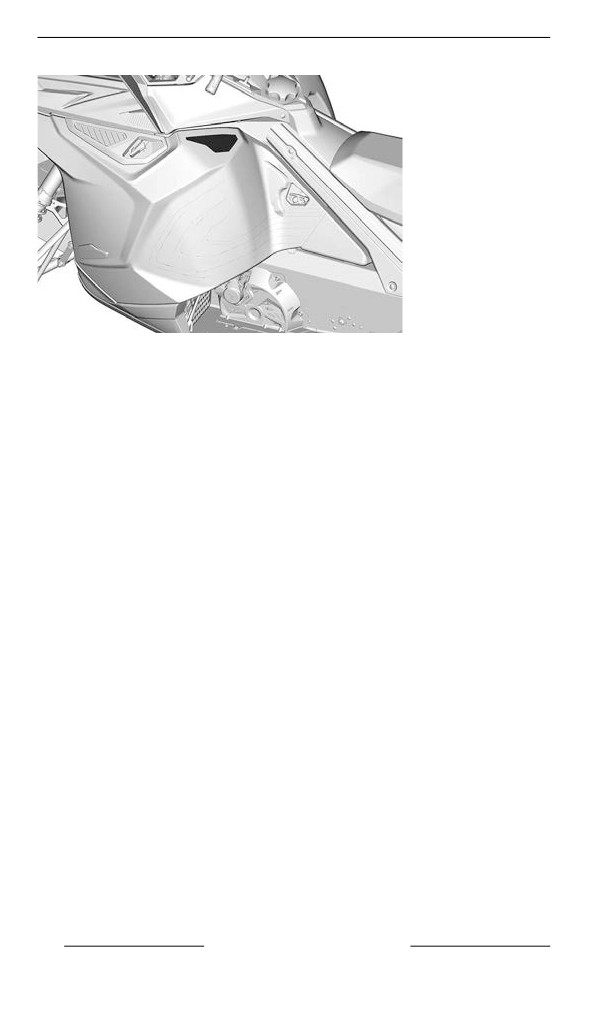

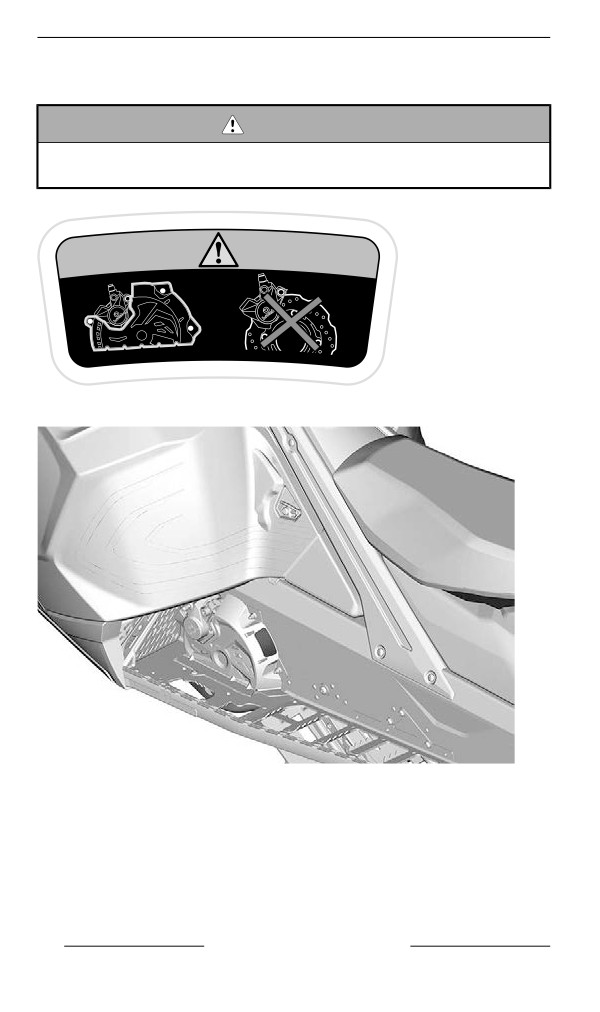

Кожух диска — предупреждающая табличка
ОСТОРОЖНО
Данная защита должна находиться на своем вместе ВСЯ-
КИЙ РАЗ при запуске двигателя.
516009932
КОЖУХ ДИСКА — ПРЕДУПРЕЖДАЮЩАЯ НАКЛЕЙКА
64
МЕРЫ БЕЗОПАСНОСТИ
ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ, РАЗМЕЩЕННАЯ НА
ТРАНСПОРТНОМ СРЕДСТВЕ
Безопасность — предупреждающая наклейка
БЕЗОПАСНОСТЬ — ПРЕДУПРЕЖДАЮЩАЯ НАКЛЕЙКА
МЕРЫ БЕЗОПАСНОСТИ
65

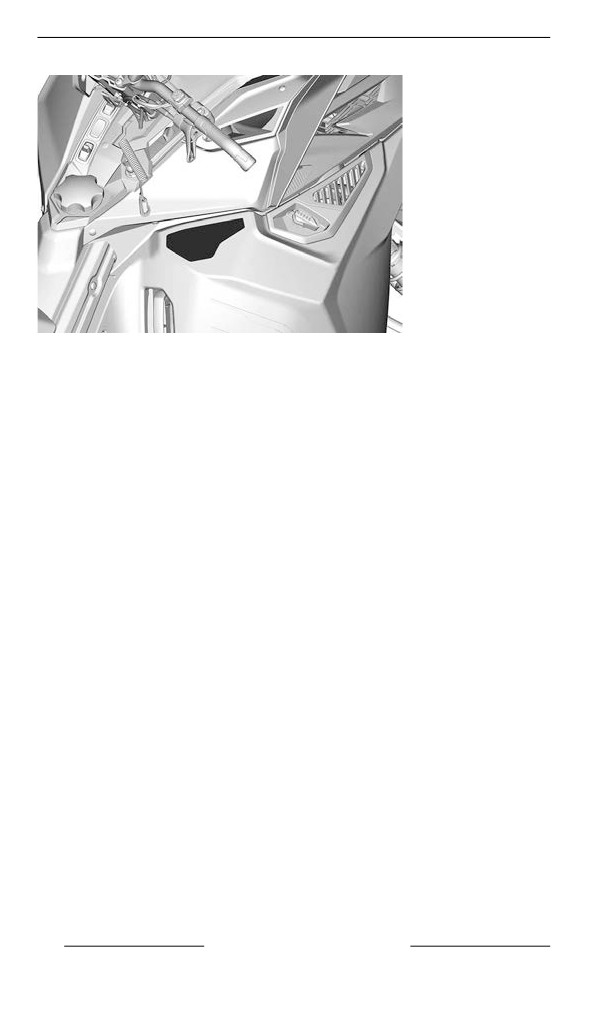

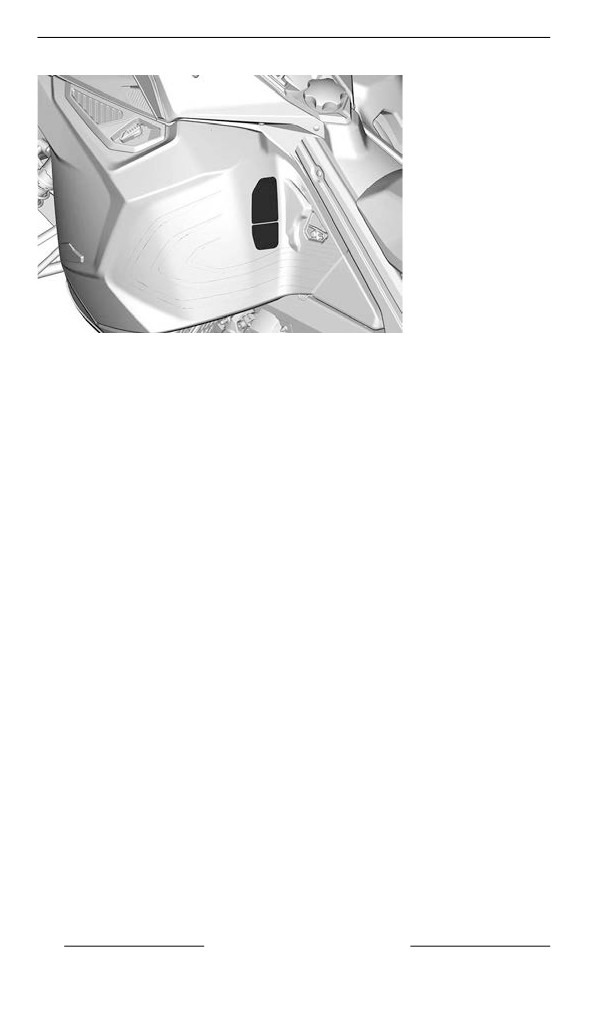

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ, РАЗМЕЩЕННАЯ НА
ТРАНСПОРТНОМ СРЕДСТВЕ
66
МЕРЫ БЕЗОПАСНОСТИ
ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ, РАЗМЕЩЕННАЯ НА
ТРАНСПОРТНОМ СРЕДСТВЕ

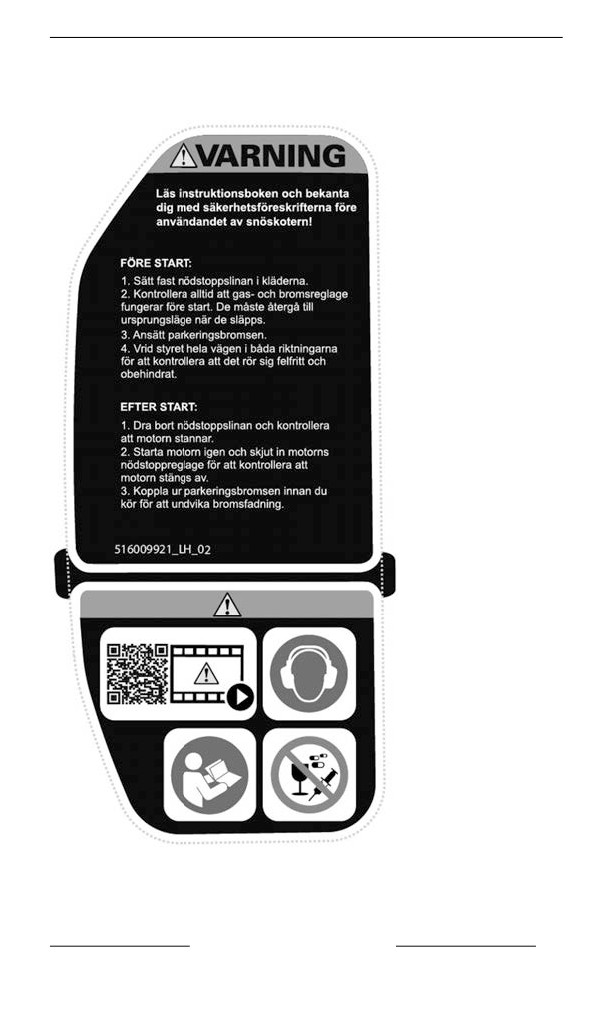

Процедуры вождения и запуска
— предупреждающая
наклейка
ПРОЦЕДУРЫ ВОЖДЕНИЯ И ЗАПУСКА — ПРЕДУПРЕЖДАЮ-
ЩАЯ НАКЛЕЙКА
МЕРЫ БЕЗОПАСНОСТИ
67
ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ, РАЗМЕЩЕННАЯ НА
ТРАНСПОРТНОМ СРЕДСТВЕ
68
МЕРЫ БЕЗОПАСНОСТИ
ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ, РАЗМЕЩЕННАЯ НА
ТРАНСПОРТНОМ СРЕДСТВЕ
Пассажир — предупреждающая наклейка
ПАССАЖИР — ПРЕДУПРЕЖДАЮЩАЯ НАКЛЕЙКА
МЕРЫ БЕЗОПАСНОСТИ
69
ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ, РАЗМЕЩЕННАЯ НА
ТРАНСПОРТНОМ СРЕДСТВЕ
70
МЕРЫ БЕЗОПАСНОСТИ
ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ, РАЗМЕЩЕННАЯ НА
ТРАНСПОРТНОМ СРЕДСТВЕ
Максимальные технические характеристики
— предупре-
ждающая наклейка
ОСТОРОЖНО
– Для буксировки всегда используйте надёжно зафиксиро-
ванную жёсткую буксирную тягу.
– Для ознакомления с дополнительной информацией см.
руководство по эксплуатации.
– Превышение максимально допустимой массы груза мо-
жет повлиять на управляемость и эффективность тормо-
жения, а также стать причиной неустранимых
повреждений.
– МАКСИМАЛЬНАЯ нагрузка: 30 кг (294 Н)
– МАКСИМАЛЬНАЯ вертикальная нагрузка на сцепное ус-
тройство: 10 кг (98 Н)
– МАКСИМАЛЬНОЕ тяговое усилие: 250 кг (2453 Н)
МАКС.
МАКС.
30 кг
250 кг
2453 Н
МАКС. 10 кг
98 Н
МАКСИМАЛЬНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
—
ПРЕДУПРЕЖДАЮЩАЯ НАКЛЕЙКА
МЕРЫ БЕЗОПАСНОСТИ
71
ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ, РАЗМЕЩЕННАЯ НА
ТРАНСПОРТНОМ СРЕДСТВЕ

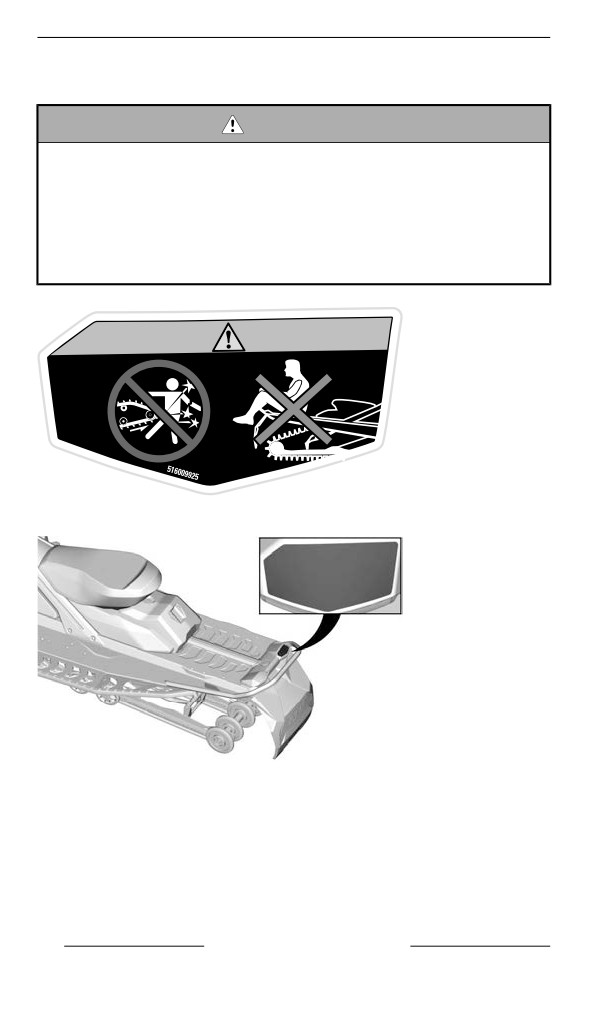

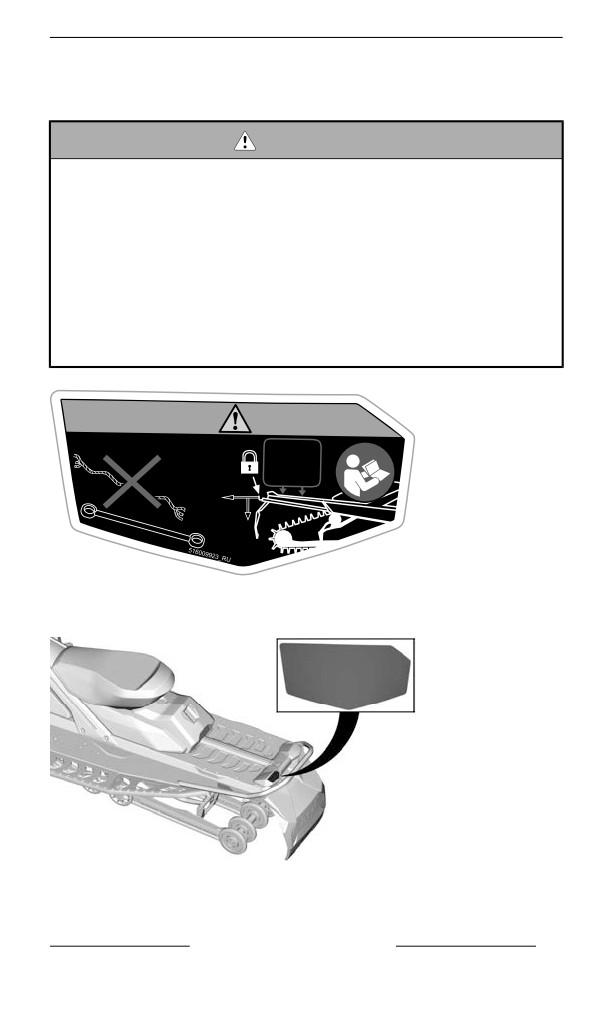

Запреты — предупреждающая наклейка
ОСТОРОЖНО
- НИКОГДА не стойте позади или рядом с вращающейся гу-
сеницей. Из-под гусеницы могут быть выброшены посто-
ронние предметы, что, в свою очередь, может стать
причиной тяжких увечий. Для очистки гусеницы от комьев
снега и льда остановите двигатель, поднимите и наклоните
транспортное средство на бок и используйте ключ, распо-
ложенный на кожухе ремня вариатора.
- НИКОГДА не садитесь на багажную площадку.
ЗАПРЕТЫ — ПРЕДУПРЕЖДАЮЩАЯ НАКЛЕЙКА
72
МЕРЫ БЕЗОПАСНОСТИ
ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ, РАЗМЕЩЕННАЯ НА
ТРАНСПОРТНОМ СРЕДСТВЕ

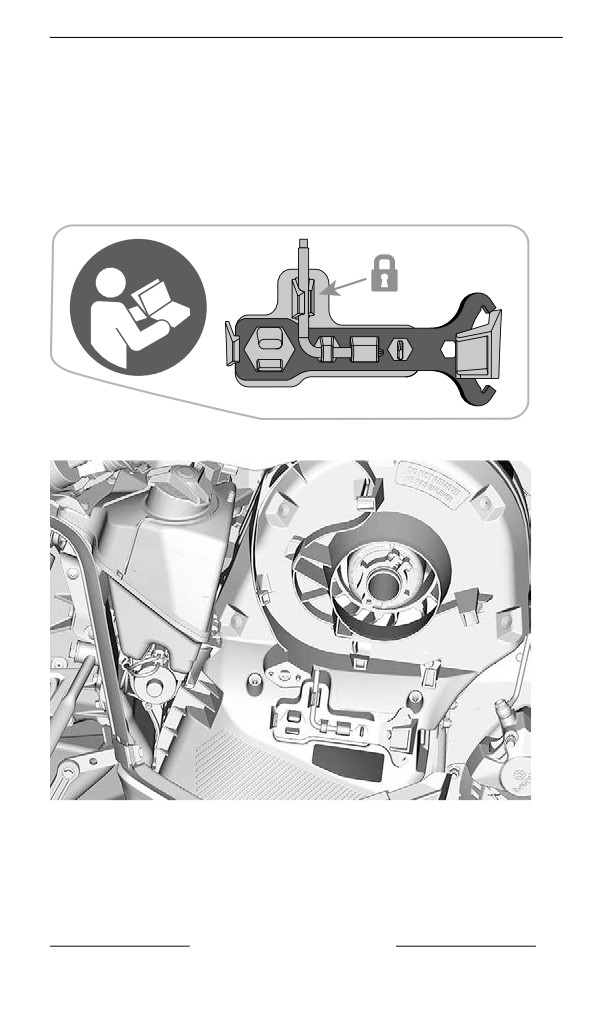

Таблички с технической информацией
Инструменты и приспособления для регулировки
- Сначала установите приспособление для регулировки подве-
ски. (на наклейке показан красным).
- Затем установите инструмент для разведения шкива и регули-
ровки фар (на наклейке показан синим).
- См. Инструменты и приспособления в разделе Оборудование.
516009984
ИНСТРУМЕНТЫ И ПРИСПОСОБЛЕНИЯ ДЛЯ РЕГУЛИРОВКИ
МЕРЫ БЕЗОПАСНОСТИ
73
ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ, РАЗМЕЩЕННАЯ НА
ТРАНСПОРТНОМ СРЕДСТВЕ

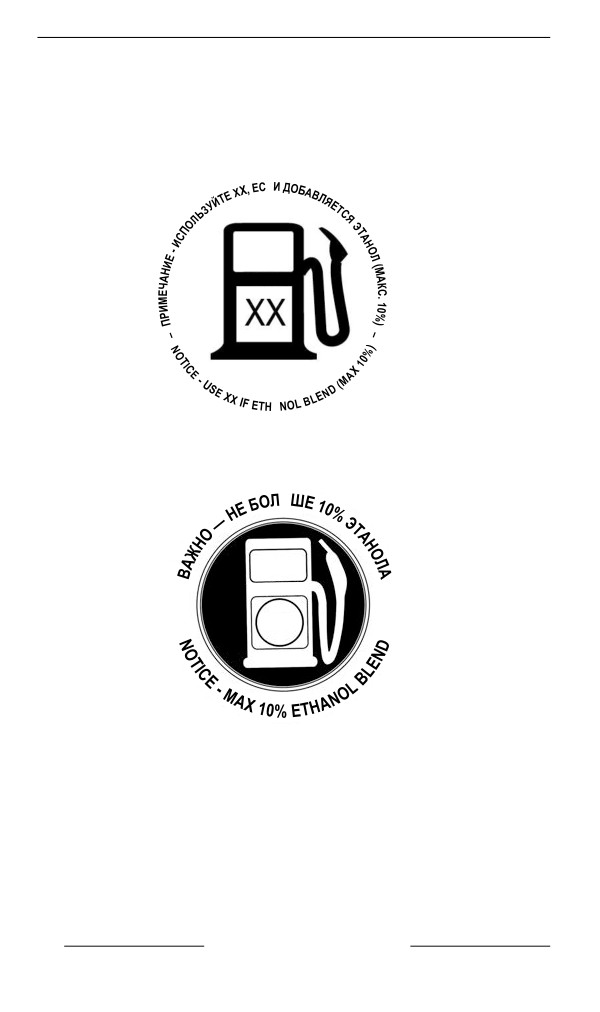

Рекомендуемое топливо — наклейка с информацией
См. Технические данные для получения информации о типе то-
плива, подходящем для двигателя вашего транспортного
средства.
Л
ОКТАНОВОЕ ЧИСЛО
A
ОКТАНОВОЕ ЧИСЛО AKI (RON +MON)/2 — НАКЛЕЙКА С
ИНФОРМАЦИЕЙ
Ь
XX
ОКТАНОВОЕ ЧИСЛО
E10
ОКТАНОВОЕ ЧИСЛО RON — НАКЛЕЙКА С ИНФОРМАЦИЕЙ
74
МЕРЫ БЕЗОПАСНОСТИ
ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ, РАЗМЕЩЕННАЯ НА
ТРАНСПОРТНОМ СРЕДСТВЕ
МЕРЫ БЕЗОПАСНОСТИ
75

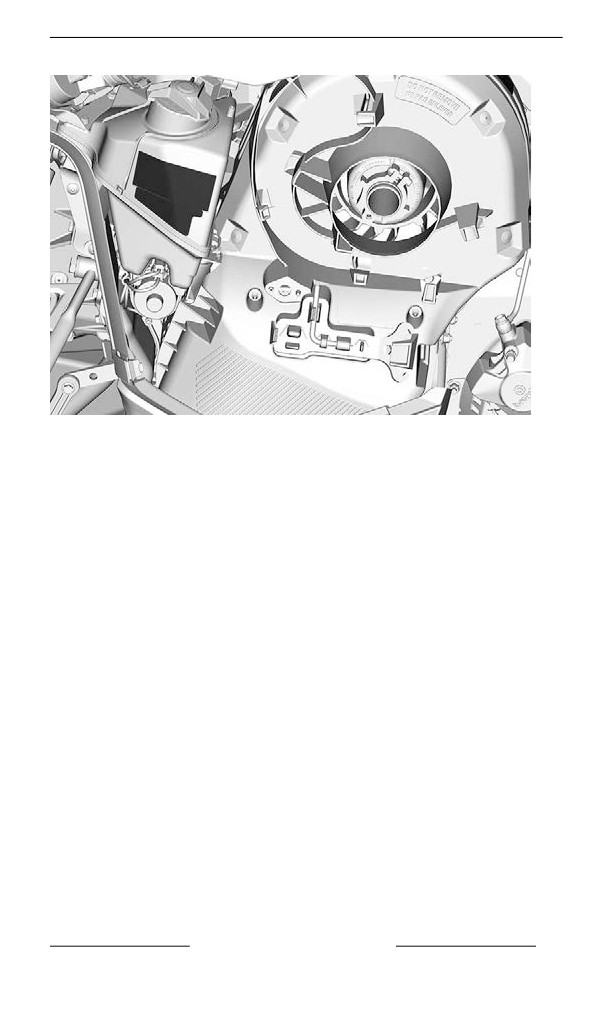

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ, РАЗМЕЩЕННАЯ НА
ТРАНСПОРТНОМ СРЕДСТВЕ

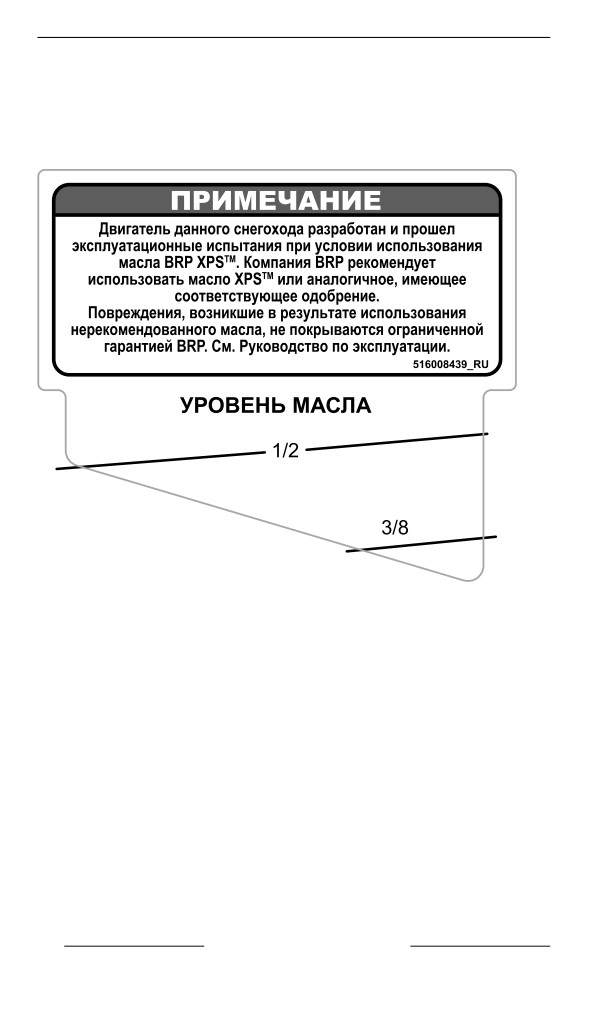

Рекомендуемое масло — наклейка с информацией
См. Технические данные для получения информации о типе ин-
жекционного масла, подходящем для двигателя вашего транс-
портного средства.
РЕКОМЕНДУЕМОЕ МАСЛО — НАКЛЕЙКА С ИНФОРМАЦИЕЙ
76
МЕРЫ БЕЗОПАСНОСТИ
ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ, РАЗМЕЩЕННАЯ НА
ТРАНСПОРТНОМ СРЕДСТВЕ
МЕРЫ БЕЗОПАСНОСТИ
77
ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ, РАЗМЕЩЕННАЯ НА
ТРАНСПОРТНОМ СРЕДСТВЕ

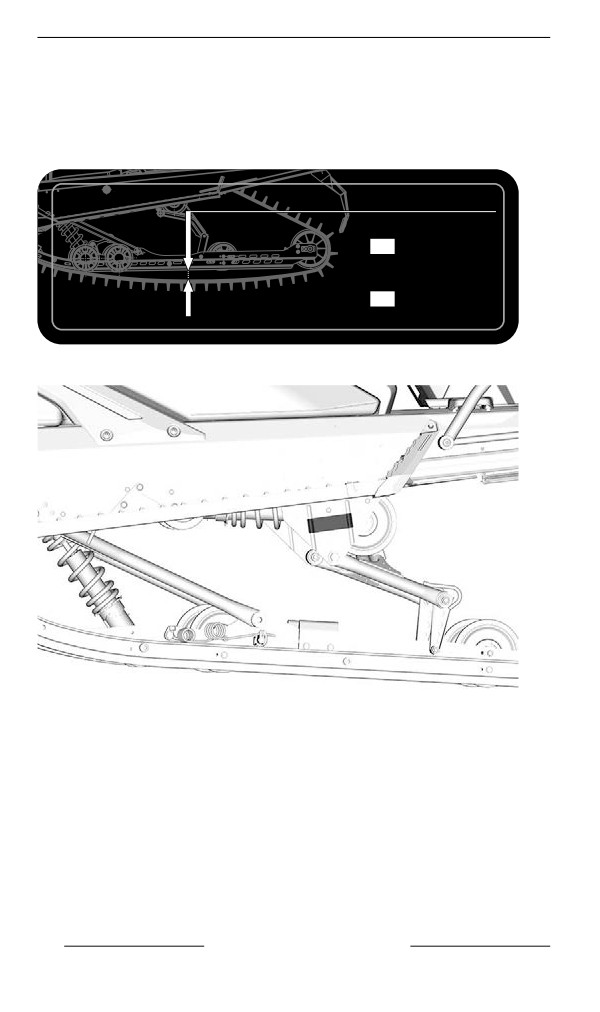

Технические данные по провисанию гусеницы
См. Технические данные в этом руководстве оператора или на-
клейку на транспортном средстве для получения информации о
натяжении гусеницы вашего транспортного средства.
БЕЗ УСИЛИЯ:
--> XX мм
С УСИЛИЕМ (7,3 кг):
--> XX мм
516009267_RU
ПРОВИСАНИЕ ГУСЕНИЦЫ
ПОКАЗАНА ЛЕВАЯ СТОРОНА
78
МЕРЫ БЕЗОПАСНОСТИ
КОНТРОЛЬНЫЙ ОСМОТР ПЕРЕД
ПОЕЗДКОЙ.
Для выявления возможных неисправностей проводите контроль-
ный осмотр перед каждой поездкой. Контрольный осмотр позво-
ляет выявить износ и старение, до того как они стали проблемой.
Устраните любую обнаруженную неисправность, чтобы снизить
риск несчастного случая или выхода из строя.
Перед запуском двигателя
1.
Удалите снег и лед с корпуса снегохода, включая осветитель-
ные приборы, сиденье, подножки, органы управления и
приборы.
2.
Удалите утрамбованный снег и лед с задней подвески с по-
мощью гаечного ключа, хранящегося на защитном кожухе рем-
ня вариатора.
3.
Убедитесь, что на фильтре предварительной очистки глушите-
ля впуска отсутствует снег.
4.
Убедитесь, что рулевое управление и лыжи двигаются без за-
труднений. Проверьте согласованность поворотов руля и лыж.
5.
Проверьте уровень топлива и моторного масла в соответ-
ствующих баках. Долейте технологические жидкости по необ-
ходимости, а при обнаружении утечек обратитесь к
авторизованному дилеру снегоходов BRP, в ремонтную ма-
стерскую или к выбранному вами специалисту для проведения
техобслуживания, ремонта или замены неисправных
компонентов.
6.
Все багажные отсеки должны быть надлежащим образом за-
перты. В багажных отсеках не должны располагаться тяжелые
или хрупкие предметы. Капот и боковые панели также должны
быть надежно зафиксированы.
7.
Несколько раз нажмите на рычаг управления дроссельной за-
слонкой, чтобы убедиться в его плавной работе. Он должен
свободно возвращаться в положение холостых оборотов.
8.
Приведите в действие тормоз, убедитесь, что это происходит
до того как рычаг тормоза коснется рукоятки руля. Он должен
свободно возвращаться в исходное положение.
9.
Приведите в действие стояночный тормоз, чтобы убедиться в
его корректной работе. Оставьте стояночный тормоз
включенным.
10. Проверьте состояние и высоту приводного ремня. См. подраз-
дел «приводной ремень» в разделе «ОПЕРАЦИИ ТЕХНИЧЕ-
СКОГО ОБСЛУЖИВАНИЯ».
После запуска двигателя
Запуск двигателя подробно описан в параграфе
«Пуск
двигателя».
МЕРЫ БЕЗОПАСНОСТИ
79
КОНТРОЛЬНЫЙ ОСМОТР ПЕРЕД ПОЕЗДКОЙ.
1. Проверьте функционирование ближнего и дальнего света фар
головного освещения, заднего фонаря, стоп-сигнала и контр-
ольных ламп.
ПРИМЕЧАНИЕ:
Для проверки осветительных приборов вам может потребоваться
отстегнуть шнур безопасности от экипировки. В этом случае, при-
стегните шнур обратно сразу же по возвращению на водитель-
ское место.
2. Проверьте работу выключателя двигателя (потянув за колпа-
чок шнура безопасности) и выключателя аварийной остановки
двигателя.
3. Снимите стояночный тормоз.Для снятия стояночного тормоза:
4. Следуйте инструкциям, приведённым в разделе ПРОГРЕВ
СНЕГОХОДА.
Контрольный лист осмотра снегохода
ЭЛЕМЕНТ
ПРИНЦИП ДЕЙСТВИЯ
ü
КОРПУС
СНЕГОХОДА,
ВКЛЮЧАЯ СИДЕНЬЕ,
ПОДНОЖКИ,
ОСВЕТИТЕЛЬНЫЕ
Проверить состояние и очистить от
ПРИБОРЫ,
снега и льда.
ВОЗДУШНЫЙ
ФИЛЬТР, ОРГАНЫ
УПРАВЛЕНИЯ И
ПРИБОРЫ
Проверить свободу перемещения и
ЛЫЖИ И РУЛЕВОЕ
убедиться в нормальном
УПРАВЛЕНИЕ
функционировании.
КОНЬКИ ЛЫЖ
Проверить надлежащую работу.
ТОПЛИВО И
ИНЖЕКЦИОННОЕ
Проверить надлежащий уровень
МАСЛО (ЕСЛИ
жидкостей и отсутствие протечек.
ПРИМЕНИМО)
ОХЛАЖДАЮЩАЯ
Проверить надлежащий уровень
ЖИДКОСТЬ
жидкостей и отсутствие протечек.
80
МЕРЫ БЕЗОПАСНОСТИ
КОНТРОЛЬНЫЙ ОСМОТР ПЕРЕД ПОЕЗДКОЙ.
Убедиться в отсутствии трещин и
РЕМЕНЬ ВАРИАТОРА
признаков ненормального износа,
проверить регулировку.
РЫЧАГ УПРАВЛЕНИЯ
ДРОССЕЛЬНОЙ
Проверить надлежащую работу.
ЗАСЛОНКОЙ
РЫЧАГ ТОРМОЗА
Проверить надлежащую работу.
СТОЯНОЧНЫЙ
Проверить надлежащую работу.
ТОРМОЗ, ТОРМОЗ
ТОРМОЗНАЯ
Проверить надлежащий уровень
ЖИДКОСТЬ
жидкостей и отсутствие протечек.
Проверить надежное запирание
багажных отсеков и отсутствие в
БАГАЖНЫЙ ОТСЕК
них тяжелых или хрупких
предметов.
Очистить от снега и льда и
проверить состояние.
Если установлена шипованная
НАПРАВЛЯЮЩАЯ
гусеница, обратитесь к разделу
«Средства для улучшения
сцепления».
НАКЛАДКИ
Проверить надлежащую работу.
ПОЛОЗЬЕВ
ВЫКЛЮЧАТЕЛЬ
АВАРИЙНОЙ
ОСТАНОВКИ
Проверить надлежащую работу.
ДВИГАТЕЛЯ И
Шнур безопасности должен быть
ВЫКЛЮЧАТЕЛЬ
присоединен к петле на экипировке
ДВИГАТЕЛЯ
водителя.
(КОЛПАЧОК ШНУРА
БЕЗОПАСНОСТИ)
СВЕТОТЕХНИЧЕ
СКОЕ
Проверить надлежащую работу.
ОБОРУДОВАНИЕ
КНОПКА ЗВУКОВОГО
СИГНАЛА (ПРИ
Проверить надлежащую работу.
НАЛИЧИИ)
МЕРЫ БЕЗОПАСНОСТИ
81
МЕРЫ БЕЗОПАСНОСТИ
Эта страница наме-
ренно оставлена
пустой.
82
МЕРЫ БЕЗОПАСНОСТИ
ИНФОРМАЦИЯ О
ТРАНСПОРТНОМ
СРЕДСТВЕ
83
ОСНОВНЫЕ ОРГАНЫ УПРАВЛЕНИЯ

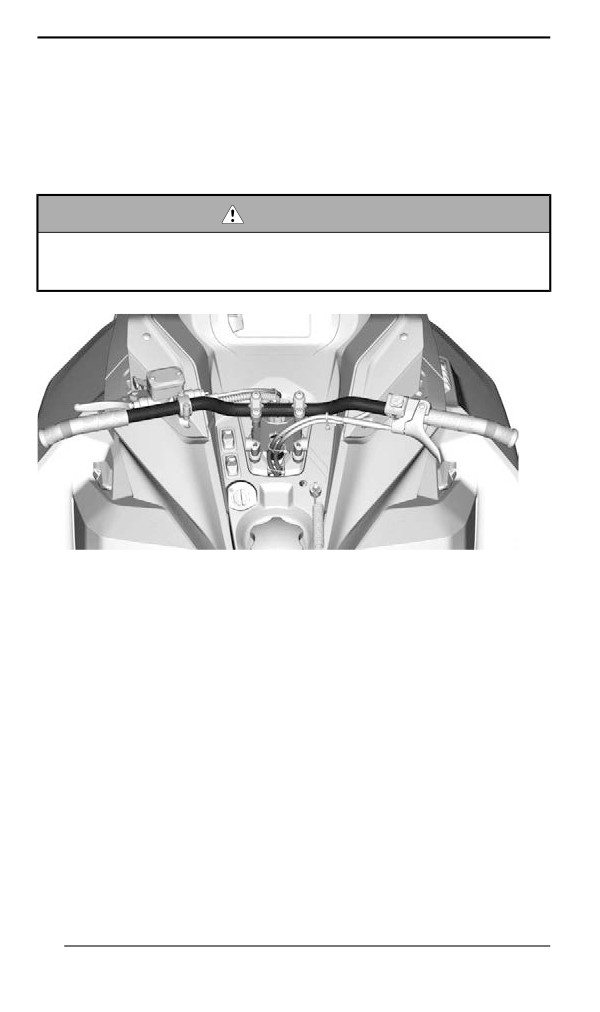

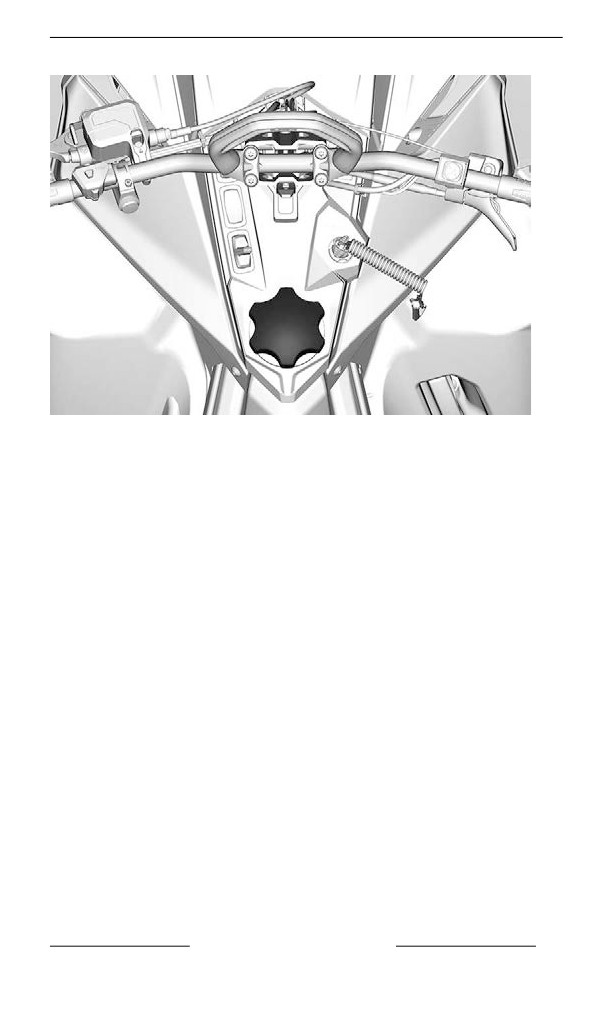

РУЛЬ
При помощи руля вы направляете снегоход в нужном направле-
нии. При повороте руля влево или вправо, лыжи поворачиваются
в соответствующем направлении, что позволяет вам управлять
снегоходом.
ОСТОРОЖНО
Быстрое движение задним ходом с одновременным поворо-
том руля может привести к потере устойчивости и
управления.
ТИПОВОЙ ВАРИАНТ

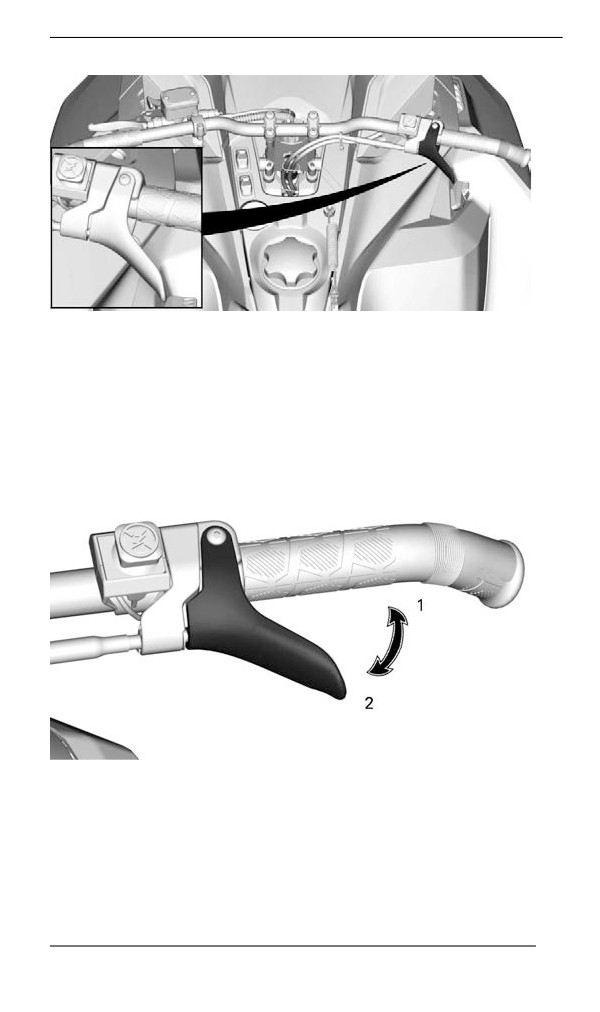

Рычаг дроссельной заслонки
Рычаг управления дроссельной заслонкой располагается на пра-
вой стороне руля.
84
ОСНОВНЫЕ ОРГАНЫ УПРАВЛЕНИЯ
ТИПОВОЙ ВАРИАНТ
Рычаг спроектирован так, что его можно привести в действие
большим пальцем руки. При нажатии на рычаг происходит увели-
чение частоты вращения коленчатого вала двигателя. При отпу-
скании, частота вращения коленчатого вала двигателя
возвращается к оборотам холостого хода.
ТРОС РЫЧАГА ДРОССЕЛЬНОЙ ЗАСЛОНКИ
1. Ускорение
2. Замедление
85
ОСНОВНЫЕ ОРГАНЫ УПРАВЛЕНИЯ
ОСТОРОЖНО
Проверяйте работу рычага управления дроссельной за-
слонкой перед каждым запуском двигателя. Рычаг должен
свободно возвращаться в исходное положение при отпуска-
нии. В противном случае не запускайте двигатель.

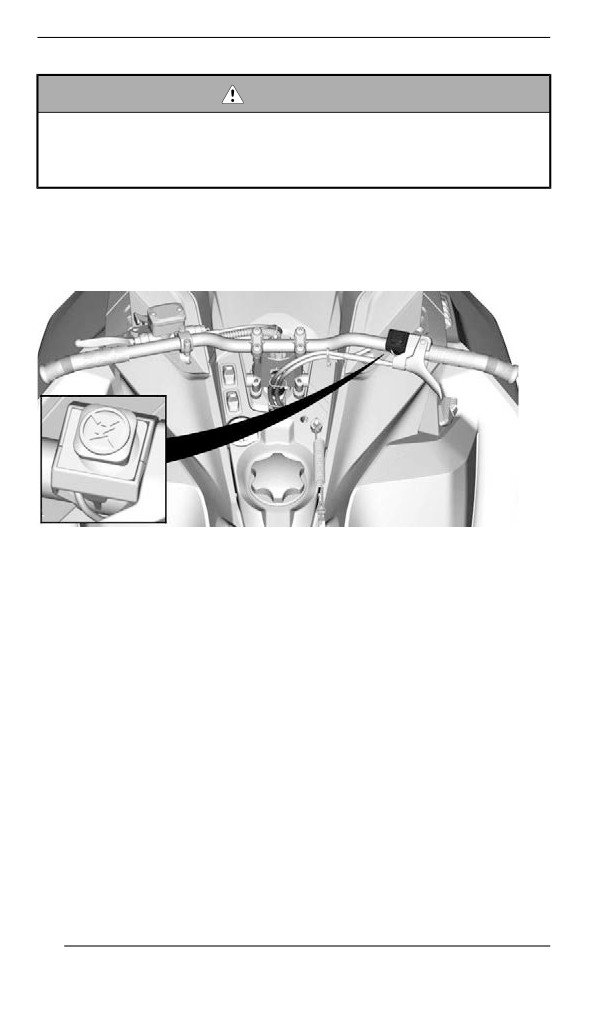

Выключатель аварийной остановки двигателя
Выключатель аварийной остановки двигателя располагается
справа на руле.
ТИПОВОЙ ВАРИАНТ
Для того чтобы быстро заглушить двигатель в случае какой-либо
опасности, нажмите на выключатель, переведя его в положение
OFF (выкл.), и одновременно нажмите тормоз.
86
ОСНОВНЫЕ ОРГАНЫ УПРАВЛЕНИЯ

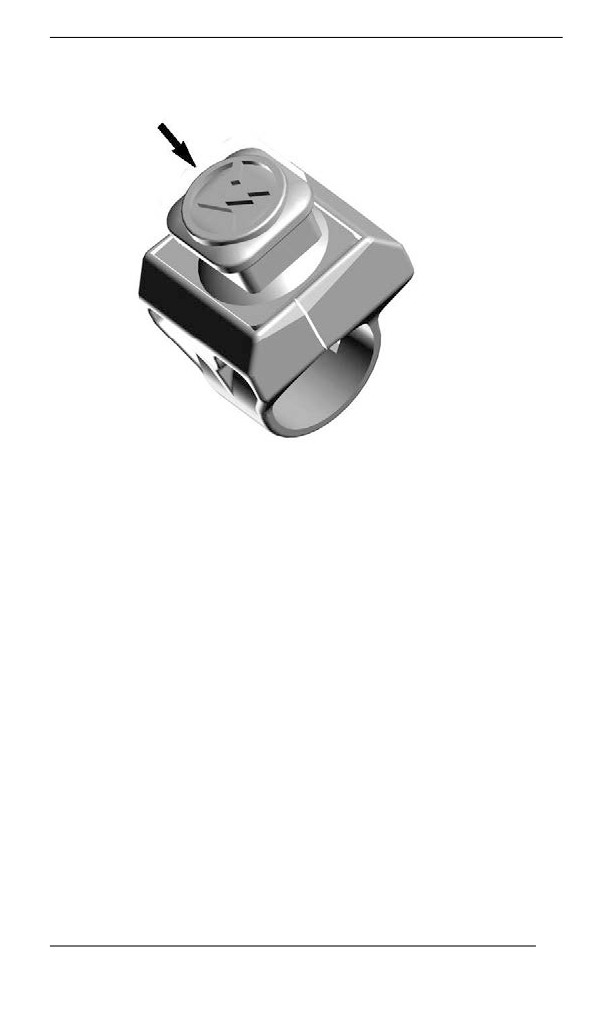

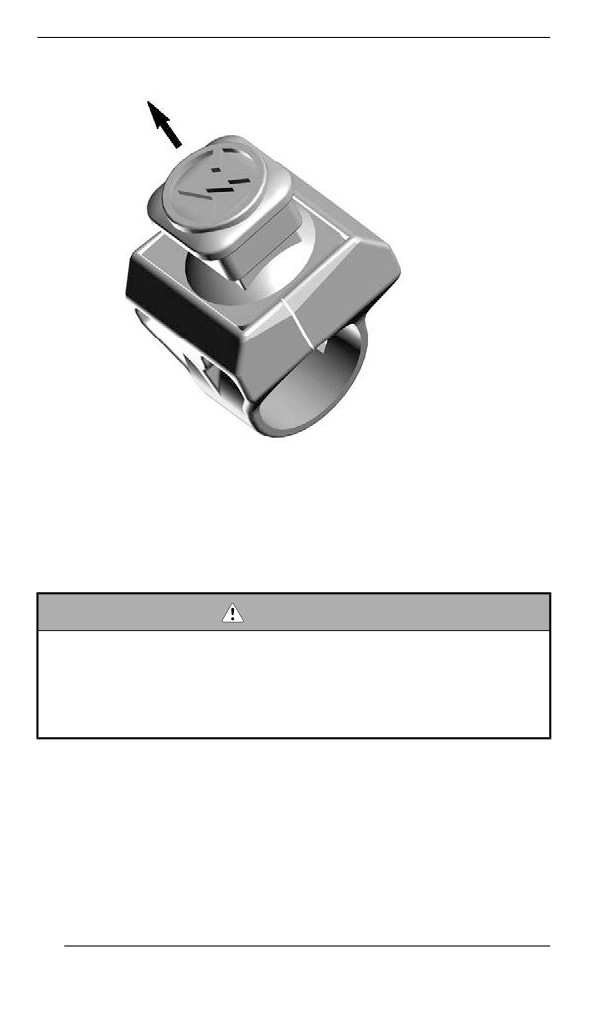

ПОЛОЖЕНИЕ ВЫКЛ.
Чтобы можно было запустить двигатель, вытяните выключатель
вверх в положение «ON» («ВКЛ.»).
87
ОСНОВНЫЕ ОРГАНЫ УПРАВЛЕНИЯ
ПОЛОЖЕНИЕ «ON» (ВКЛ.)
Каждый водитель снегохода должен освоиться с работой выклю-
чателя аварийной остановки двигателя, приведя его в действие
несколько раз во время первой поездки и в любое время в даль-
нейшем. Таким образом каждый водитель доведет навык работы
с кнопкой аварийной остановки двигателя до автоматизма, что
подготовит его к использованию кнопки в экстренной ситуации.
ОСТОРОЖНО
В случае, если кнопка была задействована в экстренной си-
туации, вызванной возможной неисправностью оборудова-
ния снегохода, следует определить и исправить такую
неисправность перед тем как снова запустить двигатель.
Для обслуживания обратитесь к уполномоченному дилеру
снегоходов BRP.

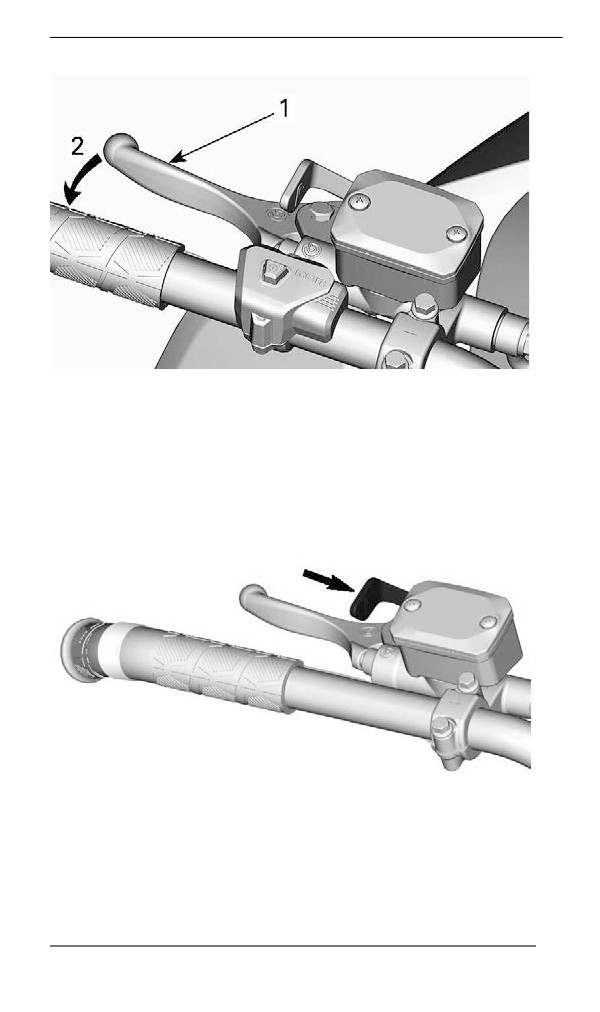

Рычаг тормоза
Рычаг тормоза располагается на левой стороне руля.
При нажатии на рычаг тормоз приводится в действие. При отпу-
скании рычага он автоматически возвращается в исходное поло-
жение. Сила торможения пропорциональна силе нажатия на
рычаг, а также виду поверхности и снежного покрова.
88
ОСНОВНЫЕ ОРГАНЫ УПРАВЛЕНИЯ
1. Рычаг тормоза
2. Нажмите педаль тормоза
Блокировочный рычаг стояночного тормоза
Рычаг стояночного тормоза располагается на левой стороне
руля.
ТИПОВОЙ ВАРИАНТ
Рычаг стояночного тормоза должен приводиться в действие вся-
кий раз при стоянке снегохода.
89
ОСНОВНЫЕ ОРГАНЫ УПРАВЛЕНИЯ
ОСТОРОЖНО
Перед тем как начать движение убедитесь, что стояночный
тормоз снят. Движение на снегоходе с постоянным давле-
нием на тормозную систему может привести к ее поврежде-
нию, потере рабочих качеств и/или возгоранию.

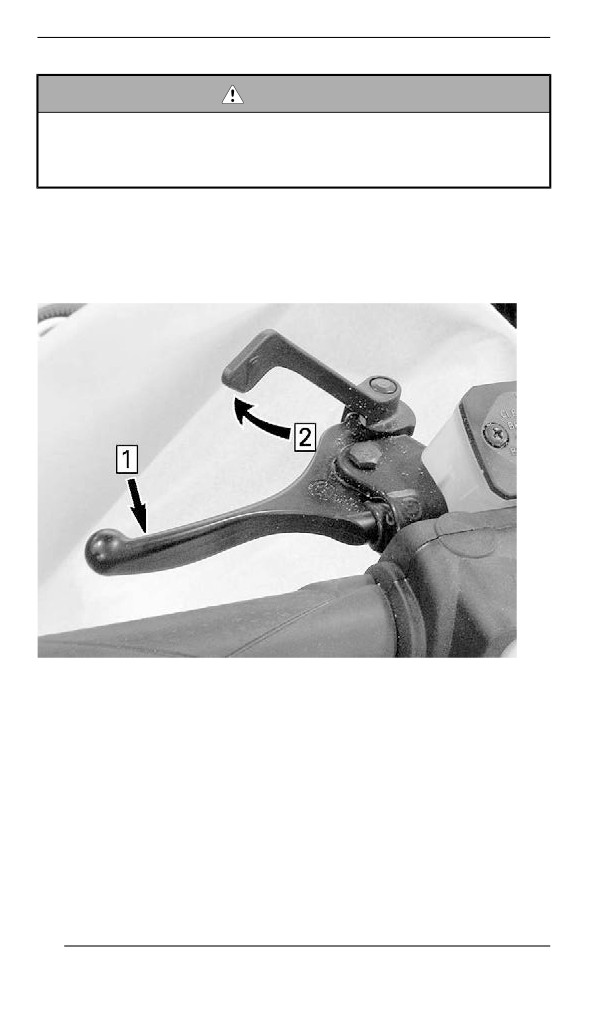

Для приведения в действие стояночного тормоза:
Нажмите и удерживайте рычаг тормоза, после чего зафиксируйте
его положение, используя рычаг стояночного тормоза как показа-
но на рисунке.
ТИПОВОЙ ВАРИАНТ
– ВКЛЮЧЕНИЕ СТОЯНОЧНОГО
ТОРМОЗА
1. Нажать и удерживать рычаг тормоза.
2. Зафиксировать положение рычага, используя рычаг стояноч-
ного тормоза
Для снятия стояночного тормоза:
Нажмите на рычаг тормоза. Рычаг стояночного тормоза автома-
тически вернется в исходное положение. Всегда снимайте снего-
ход со стояночного тормоза перед тем как начать движение.
90
ОСНОВНЫЕ ОРГАНЫ УПРАВЛЕНИЯ
Остановка двигателя
DESS
Выключатель (контактное устройство) располагается на консоли.
Для эксплуатации снегохода необходимо надежно подсоединить
колпачок шнура безопасности к контактной поверхности
выключателя.
Снятие колпачка шнура безопасности с выключателя приведет
к остановке двигателя.
ОСТОРОЖНО
Перед запуском двигателя всегда присоединяйте петлю шнура
безопасности к карабину, размещенному на вашей экипировке.
DESS (Цифровая кодированная система безопасности)
Колпачок шнура безопасности оснащен ключом D.E.S.S., который
обеспечивает тот же уровень вашей безопасности и безопасно-
сти вашего снегохода, что и обычный ключ.
Ключ D. E. S. S. содержит электронный чип с уникальным запоми-
наемым цифровым кодом.
Ваш авторизованный дилер снегоходов BRP запрограммировал
модуль D.E.S.S. вашего снегохода на распознавание ключа, уста-
новленного в колпачке шнура безопасности.
91
содержание .. 1 2 3 4 ..
