57



1 – диск ведущий подвижный; 2 – крышка; 3 – ремень; 4 – диск ведущий не-
подвижный; 5 – диск ведомый подвижный; 6 – полумуфта; 7 – болт регулиро-
вочный;  8 – гайка; 9 – диск ведомый неподвижный.



Рисунок 17 – Регулировка вариатора



4

3

9

8

7

5

6

1

2

58

4.10 Техническое обслуживание ходовой части

Техническое  обслуживание  ходовой  части  снегохода  включает  в

себя  периодический  осмотр,  смазку,  регулировку  натяжения  и  вырав-
нивание гусеницы, регулировку задней подвески, подтяжку резьбовых
соединений.

Контроль технического состояния задней подвески
На снегоходе установлена задняя подвеска с одним горизонтально

и одним вертикально расположенными амортизаторами (рисунок 18).

Визуальным  осмотром  проконтролируйте  состояние  всех  узлов  и

деталей задней подвески.

Поднимите  заднюю  часть  снегохода  и  обоприте  ее  на  подставки

так,  чтобы  гусеница  не  касалась  опорной  поверхности.  Не  запуская
двигатель, установите рычаг переключения передач в нейтральное по-
ложение,  прокрутите  вручную  гусеницу,  проверьте  ее  состояние.  При
обнаружении таких неисправностей, как сильный износ, порезы, отсут-
ствие или повреждение скоб, обратитесь к уполномоченному дилеру.

ПРЕДОСТЕРЕЖЕНИЕ

Запрещается  эксплуатировать  снегоход  или  прокручивать

гусеницу  с  помощью  двигателя,  если  на  ней  имеются  разрывы,
признаки сильного износа или другие повреждения.

Проверка и регулировка натяжения гусеницы
Примечание – Регулировка натяжения гусеницы должна произво-

диться  после  предварительного  пробега  снегохода  по  снежному  по-
крову в течение 15-20 минут.

Поднимите заднюю часть снегохода и установите на опору. Измерь-

те  прогиб  гусеницы  посередине  длины  направляющих  рельсов.  Этот
прогиб равен величине зазора между внутренней поверхностью опорно-
го участка гусеницы и нижней кромкой накладки рельсов. При нормаль-
ном  натяжении  гусеницы  величина  зазора  под  вертикальной  нагрузкой
7,3

 0,1 кг, приложенной к опорной части гусеницы с каждой стороны,

должна составлять 40…50 мм. Если натяжение гусеницы недостаточно,
движение снегохода сопровождается глухим шумом.

ВНИМАНИЕ

Слишком  сильное  натяжение  гусеницы  является  причиной

возрастания потерь мощности в ходовой части снегохода и вызы-
вает повышенные нагрузки на детали задней подвески.





59

Рисунок 18 – Проверка натяжения гусеницы



Регулировка натяжения гусеницы (рисунок 19 или 19а):
  отпустите болты 3 крепления задних направляющих катков;

  отпустите контргайки 2. Затем вращением регулировочных болтов

1 в ту или иную сторону установите требуемое натяжение гусеницы. По
окончании регулировки законтрите регулировочные болты контргайками.

Не затягивая болты 3, проведите выравнивание гусеницы.





Рисунок 19 – Регулировка натяжения гусеницы

1. Регулировочный болт
2. Контргайка регулировочного болта
3. Болт крепления заднего направляющего катка



Рисунок 19а – Регулировка натяжения гусеницы

1. Регулировочный болт
2. Контргайка регулировочного болта
3. Болт крепления заднего направляющего катка

гайка амортизатора

контргайка

60

Выравнивание гусеницы
Следует  помнить  о  том,  что  операции  регулировки  натяжения  и

выравнивания  гусеницы  являются  взаимозависимыми.  Например,  ре-
гулировка натяжения может привести к появлению тенденции боково-
го  смещения  гусеницы.  И  наоборот,  выравнивание  может  изменить
натяжение  гусеницы.  Поэтому  обе  регулировки  должны  проводиться
одновременно. Перед проведением операций регулировки натяжения
и выравнивания гусеницы рекомендуем  на рабочие поверхности дви-
жителя гусеничного нанести смазку силиконовую.

ПРЕДОСТЕРЕЖЕНИЕ

Перед  проверкой  симметричности  положения  гусеницы  убе-

дитесь в полном отсутствии  в гусеничном движителе любых по-
сторонних предметов, которые могут вылететь из него при вклю-
чении  двигателя  и  начале  движения  гусеницы. Во  время  работы
гусеничного  движителя  держитесь  подальше  от  вращающихся  и
движущихся  деталей.  Остерегайтесь  попадания  в  движитель
одежды. Убедитесь в отсутствии людей вблизи снегохода.

Запустите двигатель и слегка нажмите на рычаг газа, чтобы гусе-

ница начала двигаться с малой скоростью. Длительность работы гусе-
ничного  движителя  в  подобном  режиме  допускается  не  более  одной-
двух  минут.  Проверьте  симметричность  положения  гусеницы  относи-
тельно  направляющих  рельсов  (рисунок 20):  расстояния  между  на-
кладками рельсов и направляющими гребнями скоб гусеницы должны
быть одинаковыми с обеих сторон.



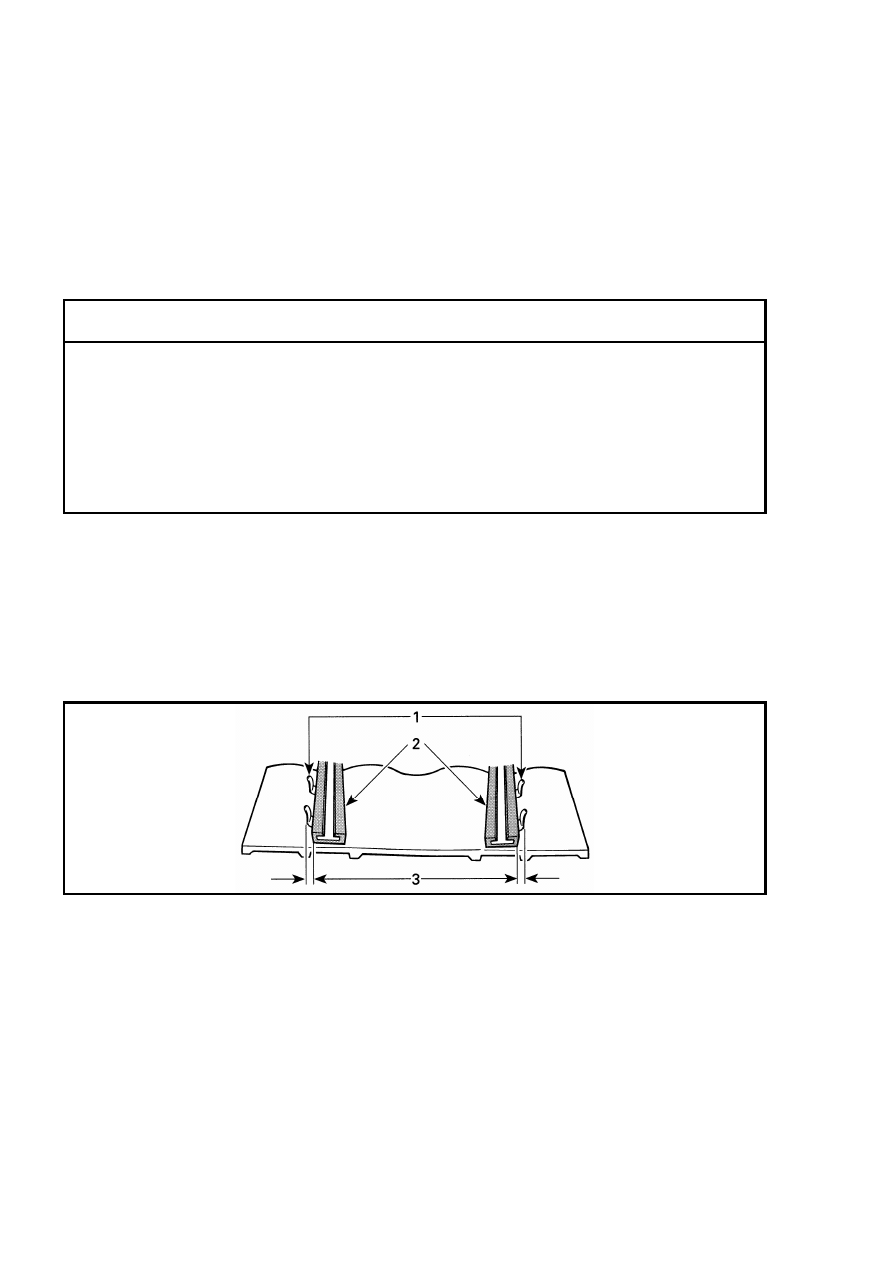

Рисунок 20 – Проверка симметричности положения гусеницы

1. Направляющие гребни гусеницы
2. Направляющие рельсы
3. Одинаковые расстояния с обеих сторон

Для того чтобы выровнять гусеницу, прежде всего заглушите дви-

гатель. Отпустите контргайки и подтяните регулировочный болт на той
стороне движителя,  где  расстояние  между  направляющими  гребнями
скоб и накладкой рельса наибольшее (рисунок 21).
