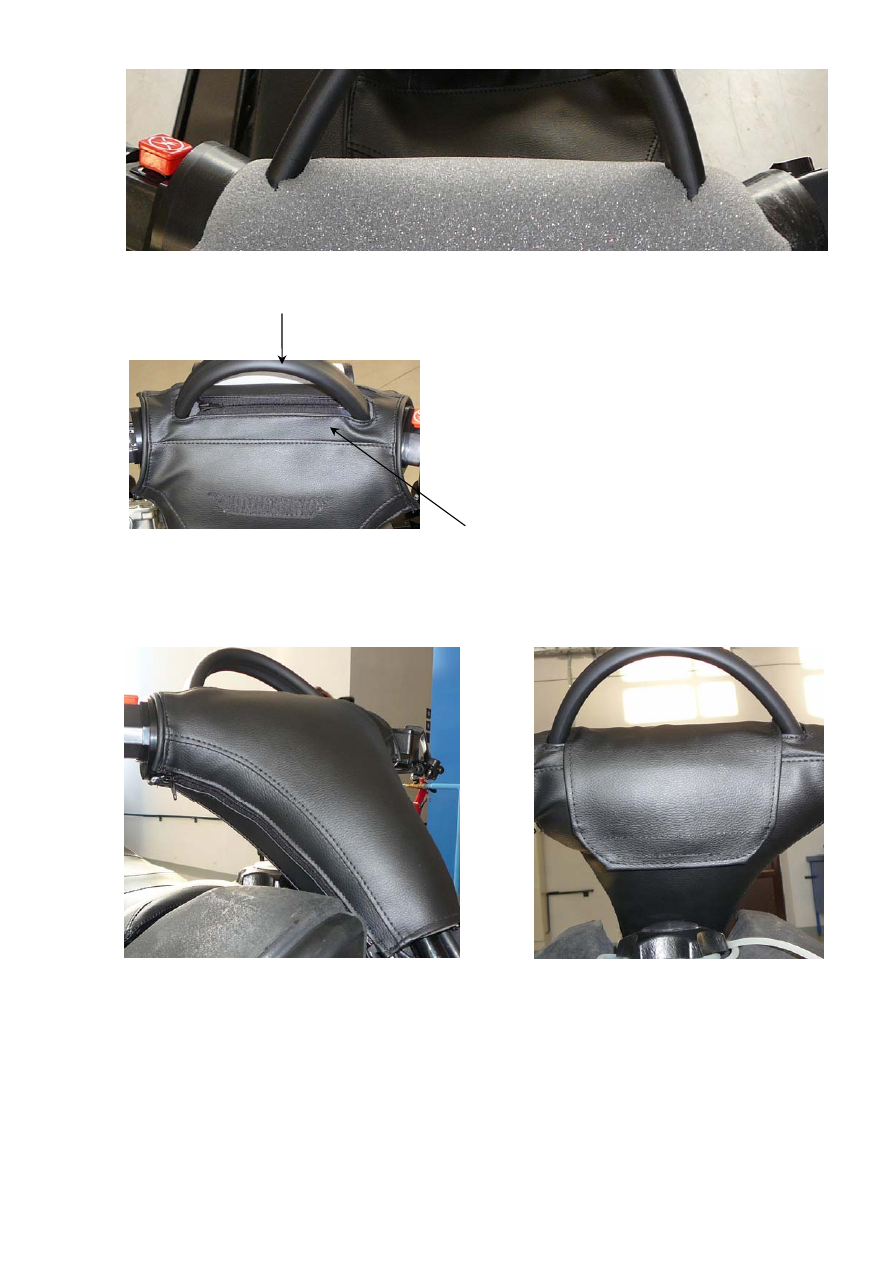

г) кромки наполнителя уберите в ограничители как показано на рисунке

1



д) расстегните верхнюю молнию на

чехле  руля  поз. 5, пропустите  держа-
тель поз. 1 и застегните молнию





5



е)  застегните  боковые  молнии.  При  выступании  наполнителя  из-

под чехла руля снизу допускается подрезка наполнителя













5)  проверьте надежность всех видимых наружных резьбовых со-

единений;

6)  проверьте наличие масла в коробке передач и, при необходи-

мости,  долейте  его  до  требуемого  уровня  (см.  подраздел  «Техниче-
ское обслуживание коробки передач»);

7)  залейте  в  топливный  бак  топливо  (см.  подраздел  "Заправка

снегохода топливом и моторным маслом");

30

8)  проверьте  уровень  тормозной  жидкости  в  бачке  главного  тор-

мозного  цилиндра  и,  при  необходимости,  долейте  тормозную  жидкость
до  требуемого  уровня  (см.  подраздел  "Техническое  обслуживание  гид-
равлической тормозной системы");

9)  проверьте величину схождения лыж, исправность и функциони-

рование рулевого управления (см. подраздел «Техническое обслужива-
ние механизмов управления»);

10)  проверьте  функционирование  двигателя,  вариатора,  коробки

передач (см. подраздел «Пуск и остановка двигателя»);

11)  проверьте  функционирование  органов  управления  снегоходом

(см. подраздел «Техническое обслуживание механизмов управления»);

12)  проверьте  регулировку  гусеницы  (см.  подраздел  «Проверка  и

регулировка натяжения гусеницы»);

13)  проверьте  исправность и функционирование приборов освеще-

ния, замка зажигания, выключателей останова двигателя (см. подраздел
«Техническое обслуживание системы электрооборудования»);

14)  проверьте  степень  заряженности  аккумулятора,  для  этого  отсо-

едините провода от аккумулятора и измерите напряжение на клеммах без
нагрузки. Если напряжение составляет менее 12,6 В, аккумулятор необхо-
димо зарядить.  При необходимости  зачистите полюсные выводы аккуму-
лятора  от  окиси.  Подсоедините  аккумулятор  к  проводке  снегохода:  к  по-
люсному выводу "+" аккумулятора должны быть подсоединены три прово-
да,  изоляция  проводов  красного  цвета.  К  полюсному  выводу "-" должен
быть подсоединен один провод с изоляцией черного цвета. Затем смажьте
выводы аккумулятора техническим вазелином или густой смазкой, закрой-
те резиновым кожухом и закрепите стяжками и болтом с гайкой.


ПРЕДОСТЕРЕЖЕНИЕ

Во всех случаях черный провод отсоединяйте от аккумуля-

тора в первую очередь, а присоединяйте в последнюю очередь.

3.2 Заправка снегохода топливом и моторным маслом

Заправка топливного бака
Для  заправки  топливного  бака  используйте  автомобильный  бен-

зин по ГОСТ Р 51105-97 (с октановым числом не менее 92). В период
обкатки  при  заправке  топливного  бака  соблюдайте  указания  подраз-
дела "Обкатка снегохода".

Отверните крышку топливного бака и, используя воронку с фильт-

ром из тонкой металлической сетки, залейте топливо в бак снегохода.

При  заправке  бака  необходимо  принимать  меры,  исключающие

попадание в бак воды и снега. Топливо должно быть профильтровано
через замшевый фильтр, если нет уверенности, что оно не содержит
конденсата воды, а также при заправке из бочек. Замша должна быть
чистой,  без  разрывов  и  проколов.  Закреплять  ее  на  воронке  следует



31

гладкой стороной вверх, чтобы она не касалась дна воронки. По окон-
чании  фильтрации  замшу  для  удаления  топлива  и  осевшего  на  ней
конденсата необходимо стряхнуть и просушить.

ПРЕДОСТЕРЕЖЕНИЕ

Не  переполняйте  бак,  так  как  во  время  движения  снегохода

по  пересеченной  местности  топливо  может  вытечь.  Не  заправ-
ляйте  топливный  бак  полностью,  если  собираетесь  установить
снегоход  на  хранение  в  теплое  помещение.  Вытирайте  насухо
все подтеки топлива на снегоходе.

Заправка масляного бака
Для заправки масляного бака снегохода используйте масло мотор-

ное 0W40, API SJ, 4Т Snowmobile RM ТУ 0253-011-94265207-11.

Ваш двигатель оснащен системой смазки сухого картера. При работе

двигателя моторное масло из двигателя выкачивается в маслобак. Если
двигатель выключен, часть моторного масла из маслобака возвращается
медленно обратно в двигатель. Поэтому проверяйте уровень масла сразу
же после выключения двигателя.

Недостаточное  количество  моторного  масла  приводит  к  заеданию

подвижных деталей в двигателе. Проверяйте уровень моторного масла
перед каждым выездом.

Проверка наличия масла моторного в двигателе
Для проверки наличия масла моторного в масляном баке:
  запустите двигатель на холостом ходу на 3-4 секунды и выключите;

  на маслобаке открутите щуп 1 (рисунок 12);

  вытрите щуп и поместите снова в маслобак, не закручивая;

  выньте  щуп  и  проверьте  уровень  масла,  на  конце  щупа 4

масло моторное должно быть видно;

  если  масло  моторное  видно,  проверьте  уровень  моторного

масла, если масло не видно, залейте 0,5 л масла моторного;

  повторите процедуру еще раз.
Если масло не видно на щупе после повторной процедуры, боль-

ше  не  запускайте  двигатель.  Незамедлительно  обратитесь  к  уполно-
моченному дилеру.

ВНИМАНИЕ

Моторное масло горячее, можно обжечься. Носите защитные

перчатки.

Проверка уровня моторного масла
Для проверки масла моторного в масляном баке:
  запустите двигатель, после двух минут работы двигателя на хо-

лостом ходу, выключите двигатель;

32

  выверните  щуп  для  измерения  уровня  масла 1 из  маслобака



(рисунок 12);

  вытрите щуп чистой тканью и вставьте в маслобак, не вкручивая;

  выньте щуп и посмотрите уровень масла;

  уровень масла должен быть между минимальной отметкой 2 и мак-

симальной отметкой 3. Разница  между  отметками приблизительно 0,5 л;

  если уровень масла ниже минимальной отметки, залейте масло

через отверстие под щуп;

  закройте маслобак.



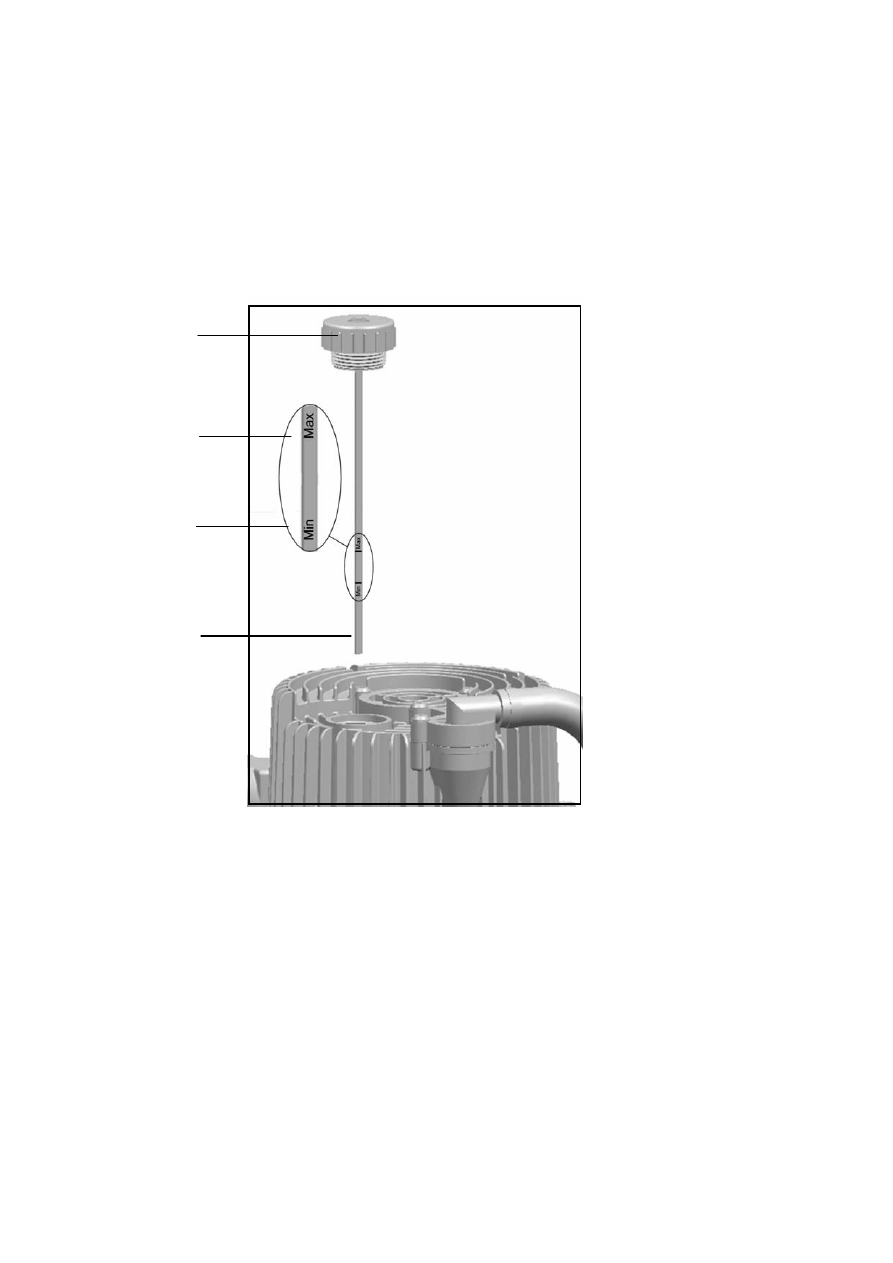

Рисунок 12 - Проверка уровня масла в двигателе

1 - Щуп
2 - Минимальная отметка уровня масла
3 - Максимальная отметка уровня масла
4 - Конец щупа

Замена моторного масла и масляного фильтра
Масло моторное удаляется в два этапа. Откачайте максимально

возможное  количество  масла  из  маслобака  с  помощью  откачиваю-
щего  насоса  с  теплого  двигателя.  Для  чего  прогрейте  двигатель  в
течении  десяти  минут  и  выключите  его.  Открутите  щуп 1 на  масло-
баке  (рисунок 12), вставьте  шланг  откачивающего  насоса  через  от-
верстие под щуп до дна маслобака и откачайте масло моторное.



1



2



3






4
