Рычаг переключения передач
Рычаг переключения коробки передач расположен с левой сторо-

ны снегохода и имеет четыре позиции:

 "Нейтраль";

 "Первая передача";

 "Вторая передача";

 "Задний ход".
На вашем снегоходе при включении первой и второй передачи

необходимо переместить рукоятку вперед на 2-5 мм, затем рукоятку
при включении первой передачи повернуть влево, при включении вто-
рой передачи - вправо.

При включении заднего хода необходимо переместить рукоятку

вперед (от себя) до упора и повернуть влево.

При выключении заднего хода необходимо переместить рукоятку

вперед (от себя) и повернуть вправо.

Примечание – Если рычаг находится в положении передачи заднего

хода, включается звуковой предупреждающий сигнал.

ВНИМАНИЕ

Запрещено переключать передачи до полной остановки

снегохода.

Переведите рукоятку рычага в требуемое положение после пол-

ной остановки снегохода и снижения частоты вращения коленчатого
вала двигателя до оборотов холостого хода.

При переключении с первой передачи на вторую снегоход может

двигаться со скоростью до 20 км/ч, но двигатель в процессе переклю-
чения должен работать на холостом ходу. Максимальная скорость
движения на первой передаче составляет 60 км/ч.

Не прикладывайте к рукоятке чрезмерных усилий. Если передача

не включается, слегка нажмите на рычаг газа, чтобы увеличить оборо-
ты двигателя, и попытайтесь включить нужную передачу еще раз.

ВНИМАНИЕ

Запрещено включать и переключать передачи при нерабо-

тающем двигателе.

Выключатель нагревателей рукояток руля и рычага газа
Двухпозиционный тумблер (рисунок 11) расположен слева и

предназначен для включения и выключения нагревателей рукояток
руля и рычага газа. Включите нагреватели, чтобы руки и большой па-
лец правой руки не мерзли.

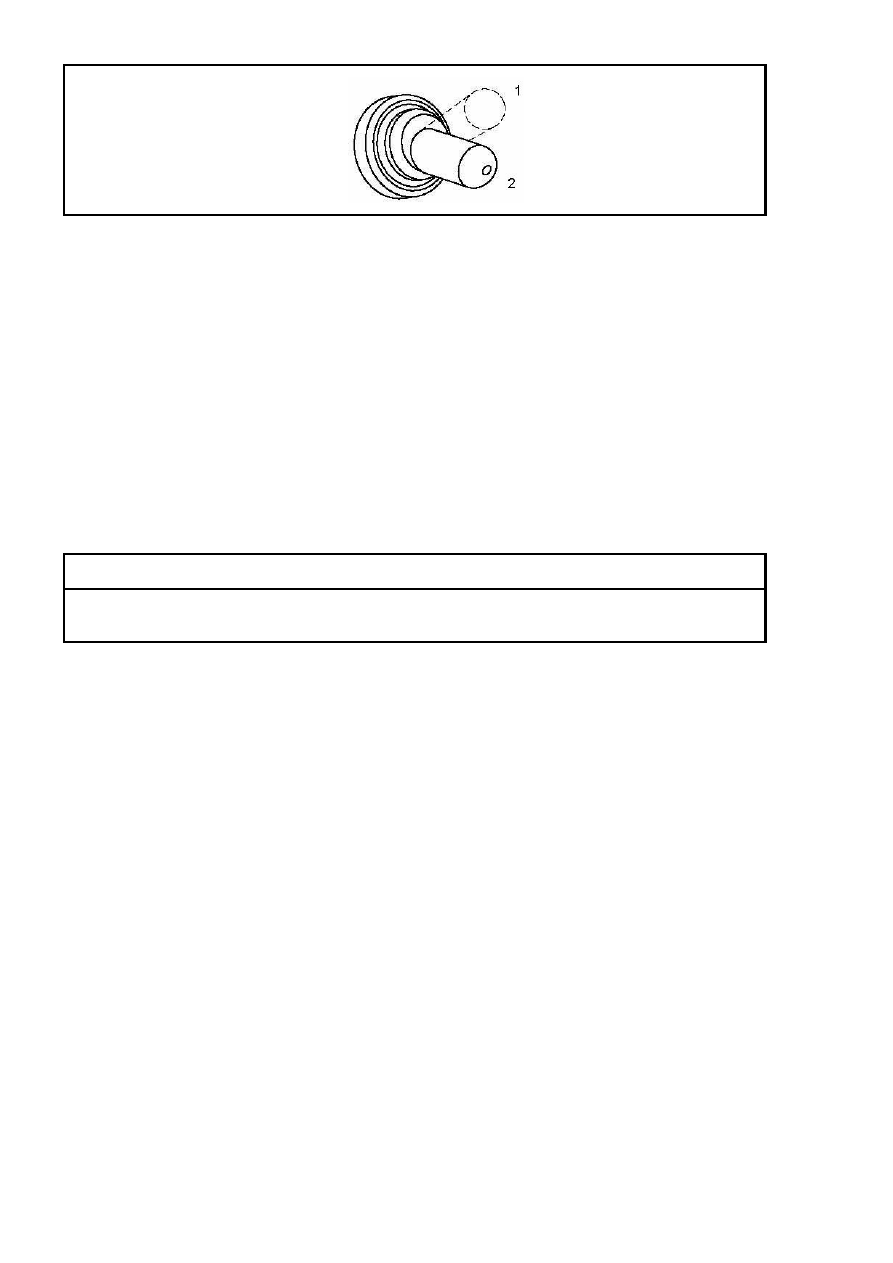

Рисунок 11 – Выключатель нагревателей рукояток руля и рычага газа

1. Положение "1" (нагреватели включены)
2. Положение "2" (выключено)

Крышка заливной горловины топливного бака
Для того, чтобы заправить топливный бак, отверните крышку залив-

ной горловины, после заправки бака наверните крышку и туго затяните ее.

На крышке имеется механический указатель уровня топлива.

Стрелка указателя показывает уровень топлива в баке: крайнее левое
положение стрелки – минимальный уровень топлива 12 литров (резерв),
крайнее правое – максимальный уровень.

Резерв топлива позволит Вам проехать на снегоходе 30-40 км,

в зависимости от нагрузки и дорожных условий.

ПРЕДОСТЕРЕЖЕНИЕ

Запрещается подносить к горловине топливного бака откры-

тое пламя.

Рукоятки замков капота
Снимите резиновые ремни с фиксаторов на боковинах и осторожно

поднимите капот вверх. В открытом положении капот удерживается тросом.

Багажное отделение
Багажное отделение расположено под сиденьем. Для доступа в

багажное отделение приподнимите рукоятку (рукоятки) замка и затем
откиньте подушку сиденья вверх.

3 ПОДГОТОВКА К РАБОТЕ И ПОРЯДОК РАБОТЫ

3.1 Подготовка нового снегохода к эксплуатации

При подготовке нового снегохода к эксплуатации выполните сле-

дующие работы:

1) проверьте целостность упаковки и сохранность пломб;
2) вскройте упаковку, извлеките эксплуатационную документа-

цию, проверьте правильность ее оформления. По упаковочному
листу проверьте комплектность снятых со снегохода деталей и сбо-
рочных единиц и их сохранность, а так же наличие и комплектность
ЗИП (см. подраздел «Комплектность» паспорта на снегоход);

3) распакуйте снятые со снегохода детали и сборочные едини-

цы;

проверьте, нет ли механических повреждений поверхности капо-

та, рамы, сиденья, стекла, при необходимости устраните поврежде-
ния покрытия корпуса.

4) удалите наружную консервационную смазку, установите на ме-

сто снятые при упаковке снегохода детали и сборочные единицы:

 отверните гайку крепления кронштейна задней части снегохода

к бруску дна ящика. Отверните болт крепления кронштейна и снимите
кронштейн с крюка сцепки снегохода;

 выпрямите (например, с помощью трубы) шпильки тяг креп-

ления телескопических стоек снегохода к дну ящика, избегая повре-
ждения  резьбы  и  не  применяя  ударных  нагрузок.  Отверните  гайки
крепления  кронштейнов  тяг  к  дну  ящика.  Затем  отверните  гайки  на
шпильках  тяг  и  удалите  тяги  из  телескопических  стоек  (приподняв
или  наклонив  снегоход  на  бок).  Снимите  со  штоков  гидропневмати-
ческих амортизаторов самоконтрящиеся гайки М10 с шайбами (фик-
сирующие кольца не снимайте), установите в ухо каждого амортиза-
тора  по  две  пластмассовые втулки,  затем вставьте амортизаторы  в
телескопические  стойки  и  закрепите  их  самоконтрящимися  гайками
М10 с шайбами, гайки необходимо затягивать с крутящим моментом
2,7…3,0 кгс

м;

 в отверстия подошвы лыжи установите подрез, сверху на

лыжу  установите  кронштейн  и  закрепите  тремя  гайками  М10  само-
контрящимися с фланцем, крепящими подрез. Установите буфер на
лыжу.  Вставьте  в  отверстия  шкворня  две  втулки.  Заведите  шкво-
рень в лыжу и вставьте в отверстия лыжи и шкворня болт М10х130.
Затяните  гайки  М10  самоконтрящиеся  с  моментом 5,0…5,6 кгс

м,

подложив под болт и гайку шайбы 10;



установите

спинку и закрепите ее болтами;

 установите брызговик на задний кронштейн рамы снегохода и

закрепите его заклепками;

 установите стекло ветровое выступами в щели капота. Совмес-

тите отверстие стекла с отверстием капота, установите в отверстия
держатели, подожмите и зафиксируйте фиксаторами, не допуская

деформации ветрового стекла. Закрепите стекло с нижней стороны ка-
пота резиновыми фиксаторами;

 установите руль в рабочее положение и затяните гайки крепле-

ния руля;

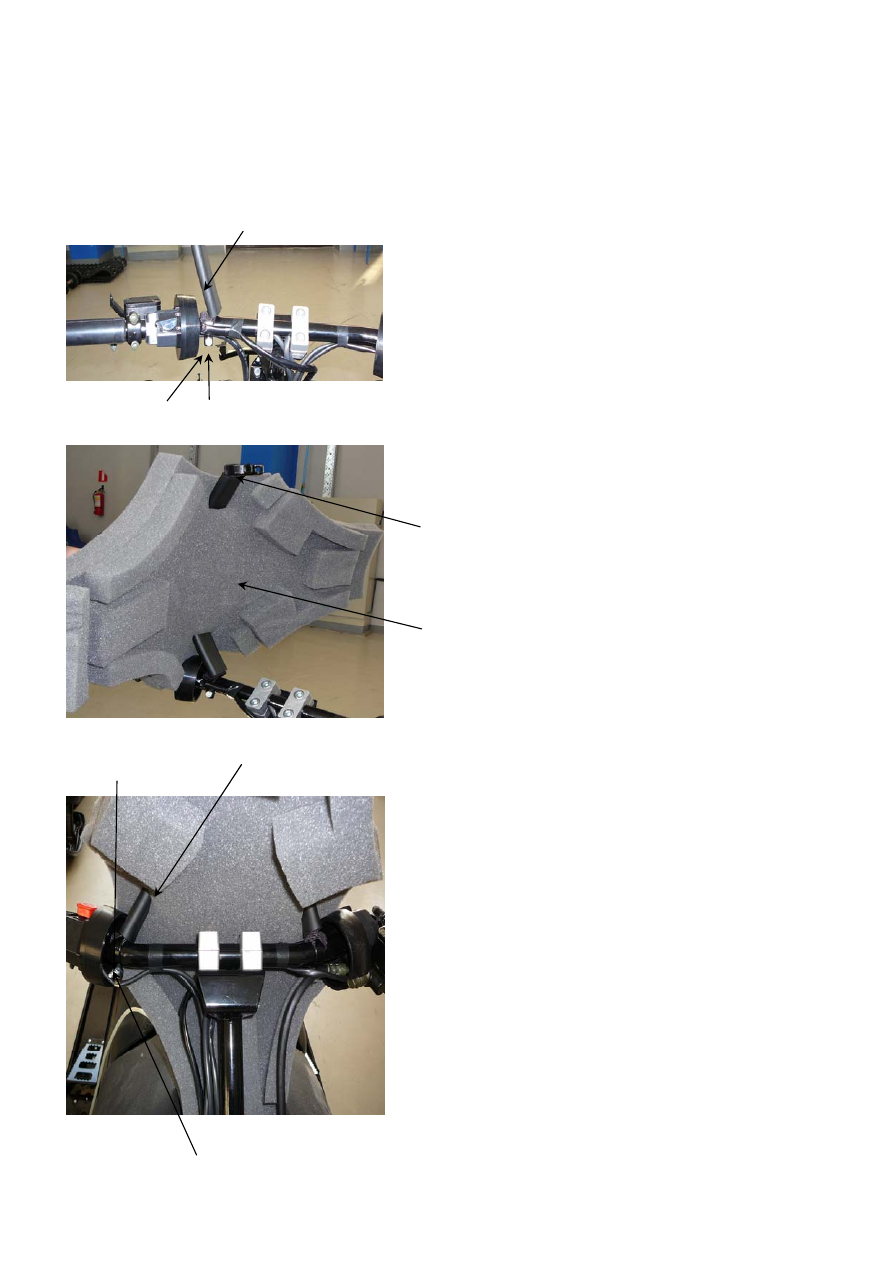

 установите чехол руля, для этого выполните следующее:

а) закрепите один конец держа-

теля поз. 1 на руле при помощи
болта поз. 2 и гайки поз. 3

б) проденьте держатель поз. 1

через отверстия в наполнителе поз. 4,
как показано на рисунке

1

4

в) закрепите второй конец дер-

жателя поз. 1 на руле при помощи
болта поз. 2 и гайки поз. 3
