Снегоходы ТАЙГА Барс 850. Руководство - часть 5



21

Продолжение таблицы кодов неисправности
Код неис-
правности

Блинк-
код

Описание неисправности

P2118

18, 19,

27

Выключатель управляющего привода дросселя,
диапазон тока / показатель 9

P2122

151

Дроссельная заслонка /
Датчик положения рычага газа/
низкое напряжение в цепи D

P2123

150

Дроссельная заслонка /
Датчик положения рычага газа /
высокое напряжение в цепи D

P2127

153

Дроссельная заслонка /
Датчик положения рычага газа /
низкое напряжение в цепи Е

P2128

152

Дроссельная заслонка /
Датчик положения рычага газа /
высокое напряжение в цепи Е

P2135

30

Дроссельная заслонка /
 Датчик положения рычага газа/ цепь А/ В
/несоответствие напряжений

P2138

154

Дроссельная заслонка /
Датчик положения рычага газа/ цепь D/ E /
несоответствие напряжений

P2300

173

Катушка зажигания первого цилиндра /
низкое напряжение на первичной обмотке

P2301

169

Катушка зажигания первого цилиндра /
высокое напряжение на первичной обмотке

P2309

175

Катушка зажигания второго цилиндра /
низкое напряжение на первичной обмотке

P2310

171

Катушка зажигания второго цилиндра /
высокое напряжение на первичной обмотке


Индикатор необходимости прохождения планового ТО
Представляет собой лампу красного цвета в виде условного обо-

значения гаечного ключа. Лампа загорается при наработке двигателя
12  мото/часов  (около 500 - 600 км  пробега),  напоминая  владельцу  о
необходимости  прохождения  планового  ТО.  После  компьютерной  ди-
агностики при ТО лампа гаснет до следующего ТО через 50 часов ра-
боты двигателя. Зажигание лампы не влияет на работу двигателя.

22

Кнопка «SELECT» – выбор
Данная кнопка используется:
  в  главном  окне*  для  переключения  ЖК-индикаторов 5, 6 между

режимами отображения время/температура;

  в главном окне при нажатии и удерживании в течение трех секунд

для обнуления счетчика суточного пробега TRIP A или TRIP В.

  в окне настроек** осуществляет переход от обозначения функции

к ее числовому значению;

  в  окне  настроек  при  нажатии  и  удерживании  в  течение  трех  се-

кунд осуществляет переход в главное окно.

Индикатор Кнопка «ADJUST» – установка
Данная кнопка используется:
  в  главном  окне  для  переключения  ЖК-индикаторов 1, 2, 3, 8

между режимами отображения ODO/TRIP A/TRIP В/MAX. Режимы ото-
бражаются по кругу в указанной последовательности.

  в окне максимальных параметров нажатие и удерживание в те-

чение трех секунд обнуляет максимальные параметры.

  в окне настроек используется для перехода между функциями;

  в окне настроек изменяет числовые значения настраиваемых функций.
* Главное окно, т.е. ЖК-индикаторы находятся в рабочем режиме.
** Окно настроек, т.е. ЖК-индикаторы находятся в режиме настроек.

Чтобы войти в режим настроек необходимо нажать кнопки «SELECT» и
«ADJUST» и удерживать их в течение трех секунд.

Настройка комбинации приборов
Комбинация  приборов  не  требует  дополнительной  настройки  по-

требителем,  но  существует  возможность  перепрограммирования  неко-
торых  параметров  под  конкретные  условия  эксплуатации.  Функции,  ко-
торые можно перепрограммировать, см. выше. Рекомендуем перед экс-
плуатацией нового снегохода проверить настройку температуры, оборо-
тов  двигателя  в  меню  комбинации  приборов  и  при  необходимости  от-
корректировать.

ПРЕДОСТЕРЕЖЕНИЕ

Запрещается  эксплуатация  комбинации  приборов  на  снегохо-

де с отключенным аккумулятором.

Не рекомендуется устанавливать порог срабатывания индика-

тора  превышения  максимальной  ТОЖ  выше 95°С,  т.к.  это  может
привести к повреждению двигателя.

Выключатель экстренного останова двигателя
Выключатель (рисунок 8) находится на правой половине руля. Для

того, чтобы быстро заглушить двигатель, нажмите на кнопку выключа-
теля и утопите ее (положение "2"). Чтобы снова запустить двигатель,
вытяните кнопку вверх (положение "1").



23

Водитель снегохода должен практически освоить приемы исполь-

зования  выключателя  экстренного  останова  двигателя.  Для  этого  ре-
комендуется несколько раз запустить двигатель и заглушить его с по-
мощью этого выключателя.



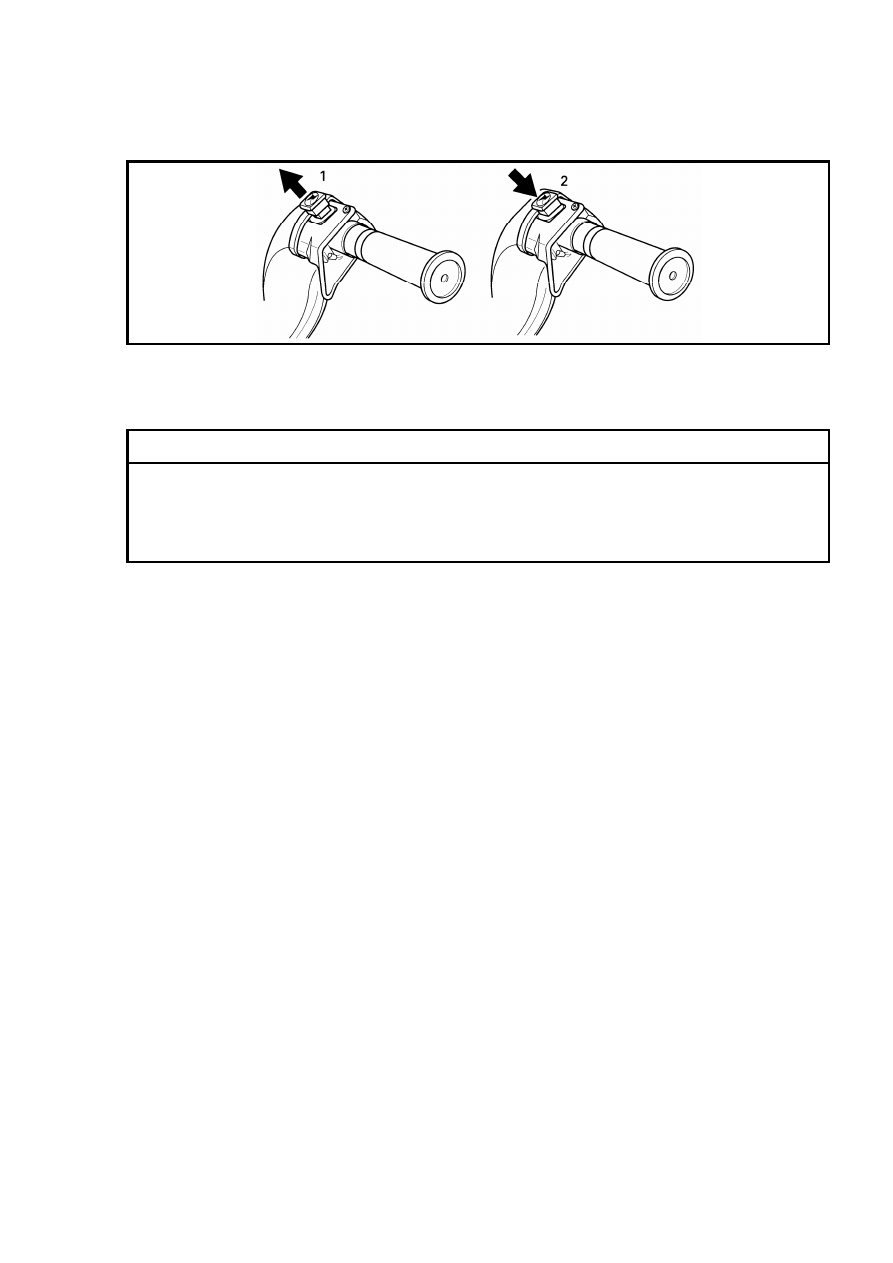

Рисунок 8 – Выключатель экстренного останова двигателя

1. Положение "1" (включено)
2. Положение "2" (выключено)

ПРЕДОСТЕРЕЖЕНИЕ



Если  Вы  были  вынуждены  воспользоваться  экстренным  вы-

ключением  двигателя  из-за  какой-либо  механической  неисправно-
сти, то перед тем как запускать двигатель, необходимо сначала оп-
ределить и устранить причину неисправности.

Рычаг газа
Рычаг газа расположен на правой половине руля. Нажатие на рычаг

приводит к увеличению частоты вращения коленчатого вала двигателя и
включению  вариатора  трансмиссии.  При  полном  отпускании  рычага  газа
двигатель автоматически переходит в режим холостого хода.

Рукоятка ручного пуска двигателя
Рукоятка ручного пуска двигателя расположена с правой стороны сне-

гохода.  Чтобы  запустить  двигатель,  медленно  потяните  рукоятку  на  себя
до заметного увеличения сопротивления движению, затем резко дерните
за  рукоятку.  Для  правильного  наматывания  пускового  шнура  медленно
верните рукоятку в исходное положение.

Замок зажигания
Замок  зажигания  находится  с  правой  стороны  снегохода.  Снегоход

оснащен трехпозиционным замком зажигания (рисунок 9).

Приборы  освещения  автоматически  включаются  после  пуска  двига-

теля.

Для пуска двигателя необходимо сначала повернуть ключ зажигания

в  положение "2". После  того,  как  отключится  топливный  насос  (опреде-
лить по характерному звуку), повернуть ключ зажигания в положение "3" и
удерживать его в этом положении. Как только двигатель начнет работать,
сразу же отпустить ключ зажигания. При отпускании ключ автоматически
вернется в положение "2". Чтобы заглушить работающий двигатель, вер-
ните ключ зажигания в положение "1".

24



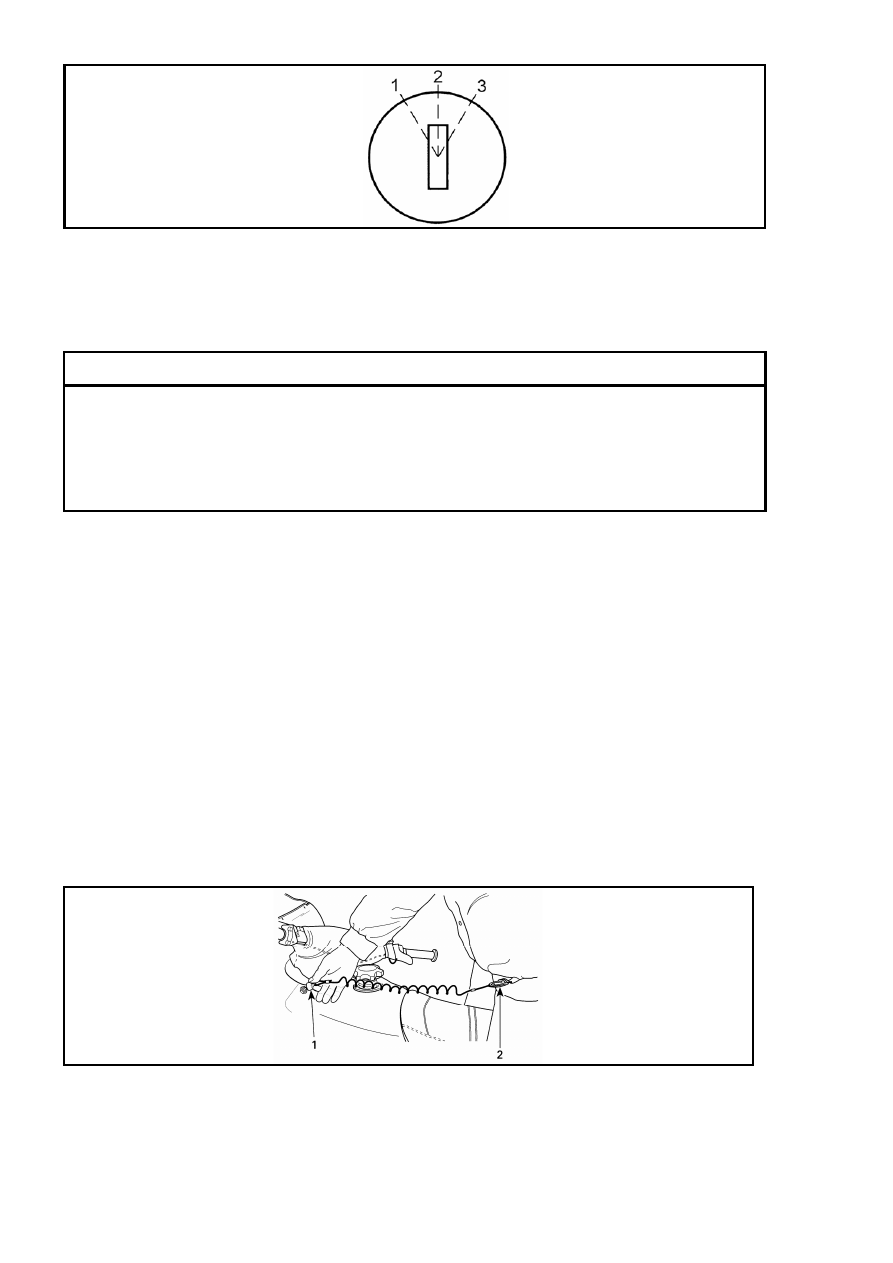

Рисунок 9 – Замок зажигания

1. Положение "1" (зажигание выключено)
2. Положение "2" (зажигание включено)
3. Положение "3" (электростартер включен)

ВНИМАНИЕ

Не  допускайте  непрерывную  работу  стартера  более 5 секунд.

Между  последовательными  попытками  пуска  двигателя  следует
выдерживать паузы не менее 1 минуты. Если продолжать удержи-
вать  ключ  в  положении "3" после  того,  как  двигатель  начал  рабо-
тать, то возможна поломка деталей электростартера.

Если двигатель не удалось запустить с первой попытки, то перед каж-

дым следующим включением стартера необходимо повернуть ключ зажи-
гания в положение "1". Если после трех попыток двигатель не запустился,
следует воспользоваться ручным стартером и проверить исправность сис-
темы электрозапуска.

Выключатель аварийного останова двигателя со шнуром
Выключатель (рисунок 10)  находится справа  и предназначен для ос-

танова двигателя в аварийных ситуациях (падение водителя со снегохода,
механическая неисправность и др.).

Перед  тем  как  приступить  к  пуску  двигателя,  прикрепите  конец

шнура  к  петле  на  запястье  или  на  одежде,  затем  наденьте  колпачок
шнура на выключатель.

В  случае  необходимости  экстренной  остановки  двигателя  сдерните

колпачок шнура безопасности с выключателя.



Рисунок 10 – Выключатель аварийного останова двигателя со шнуром

1. Наденьте колпачок на выключатель
2. Прикрепите конец шнура безопасности к петле на верхней одежде
