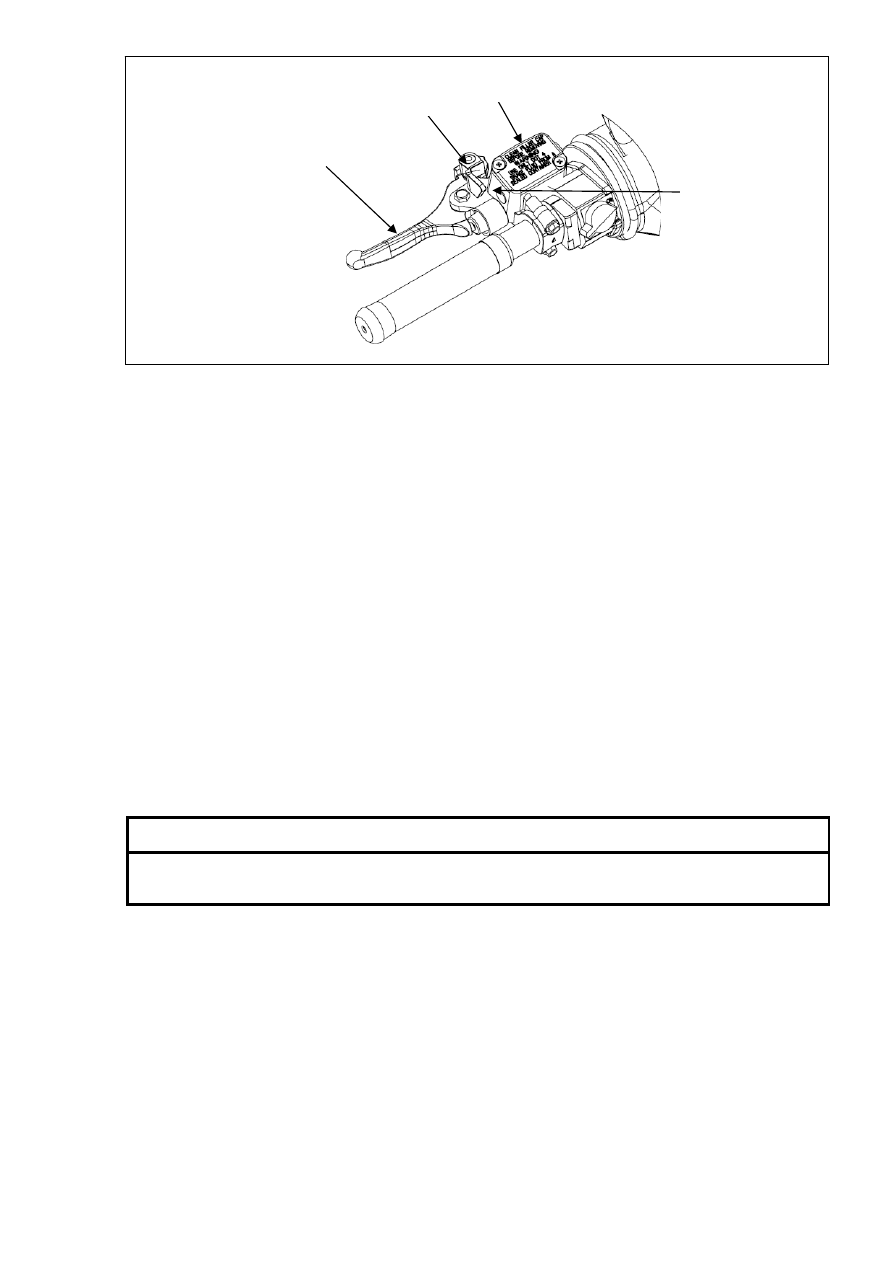

Рисунок 5 – Расположение гидравлической тормозной системы

и фиксатора стояночного тормоза

1 - рычаг тормоза; 2 - рычаг стояночного тормоза; 3 - главный тормозной цилиндр;
4 - минимальный уровень тормозной жидкости ("lower")

Гидравлическая тормозная система
Главный  тормозной  цилиндр  и  емкость  с  тормозной  жидкостью

расположены с левой стороны руля.

Всегда перед поездкой проверяйте уровень тормозной жидкости

в бачке главного тормозного цилиндра 3. Недостаточное количество
тормозной  жидкости  может  привести  к  попаданию  воздуха  в  систе-
му,  тормоз  станет  неэффективным.  Уровень  тормозной  жидкости
контролируется через прозрачное окно в стенке бачка, при этом сне-
гоход  должен  находиться  на  горизонтальной  поверхности.  Уровень
тормозной  жидкости  должен  быть  выше  минимально  допустимого
уровня 4. Надпись "lower" указывает  минимальный уровень тормоз-
ной жидкости. При необходимости долейте тормозной жидкости той
же марки. Рекомендованная тормозная жидкость DOT 4.

ВНИМАНИЕ

До  использования  тормозная  жидкость  должна  храниться  в

герметично закрытой таре

Переключатель света фары
Переключатель света фары (рисунок 6) расположен на левой по-

ловине  руля  и  предназначен  для  переключения  ближнего  и  дальнего
света фары.

1

2

3

4

14

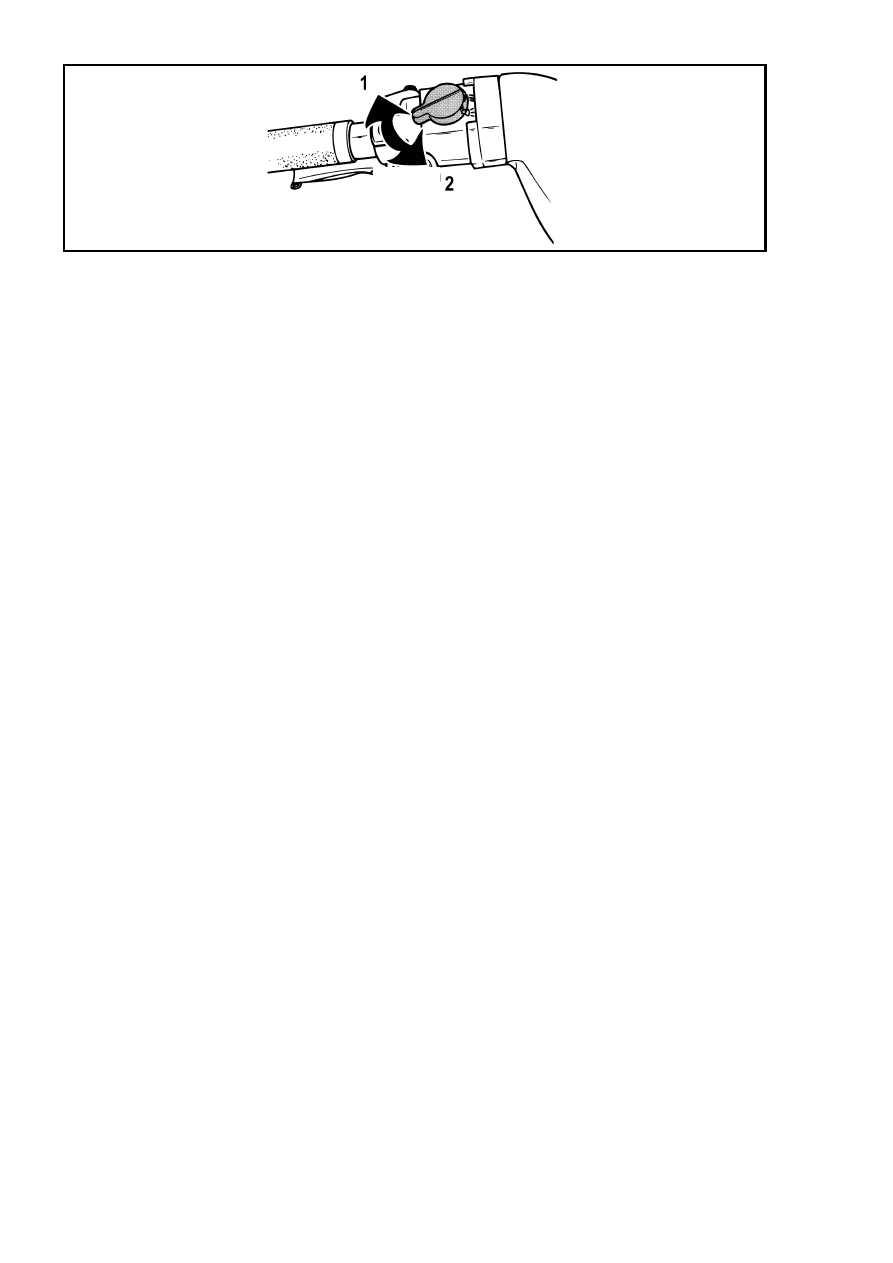

Рисунок 6 – Переключатель света фары

1. Положение "1" (дальний свет)
2. Положение "2" (ближний свет)

Комбинация приборов
На  снегоходе  ТАЙГА  Барс 850 установлена  комбинация  приборов.

(рисунок 7). Комбинация приборов представляет собой аналоговый (стре-
лочный) тахометр, набор ЖК-индикаторов и контрольных ламп, собранных
в едином корпусе. Все подсветки и контрольные лампы выполнены на све-
тодиодах. Комбинация приборов имеет бирюзовый цвет подсветки шкалы
тахометра и ЖК-индикаторов.. Комбинация приборов отображает необхо-
димую информацию для водителя о состоянии снегохода.

При  включении  замка  зажигания  снегохода  комбинация  приборов

переходит  в  режим  самодиагностики:  одновременно  включаются  все
индикаторы, стрелка тахометра совершает круговое движение от нуля
до максимальных оборотов и обратно. После этого комбинация прибо-
ров готова к работе. При выключении зажигания гаснут все подсветки и
индикаторы за исключением индикатора часов.

Индикатор общего пробега снегохода
Отображает  общий  пробег  снегохода.  Представляет  собой  циф-

ровой ЖК-индикатор.  Предел показаний – 99999,9 км.

Индикатор суточного пробега А
Отображает  пробег  снегохода  с  момента  последнего  обнуления

показаний.  Представляет  собой  цифровой  ЖК-индикатор.  Предел  по-
казаний – 999,9 км.

Индикатор суточного пробега В
Отображает  пробег  снегохода  с  момента  последнего  обнуления

показаний.  Представляет  собой  цифровой  ЖК-индикатор.  Предел  по-
казаний – 999,9 км.

Индикатор скорости
Отображает скорость снегохода, (км/ч). Представляет собой циф-

ровой  ЖК-индикатор.  Для  считывания  скорости  используется  датчик
скорости на эффекте Холла.





15

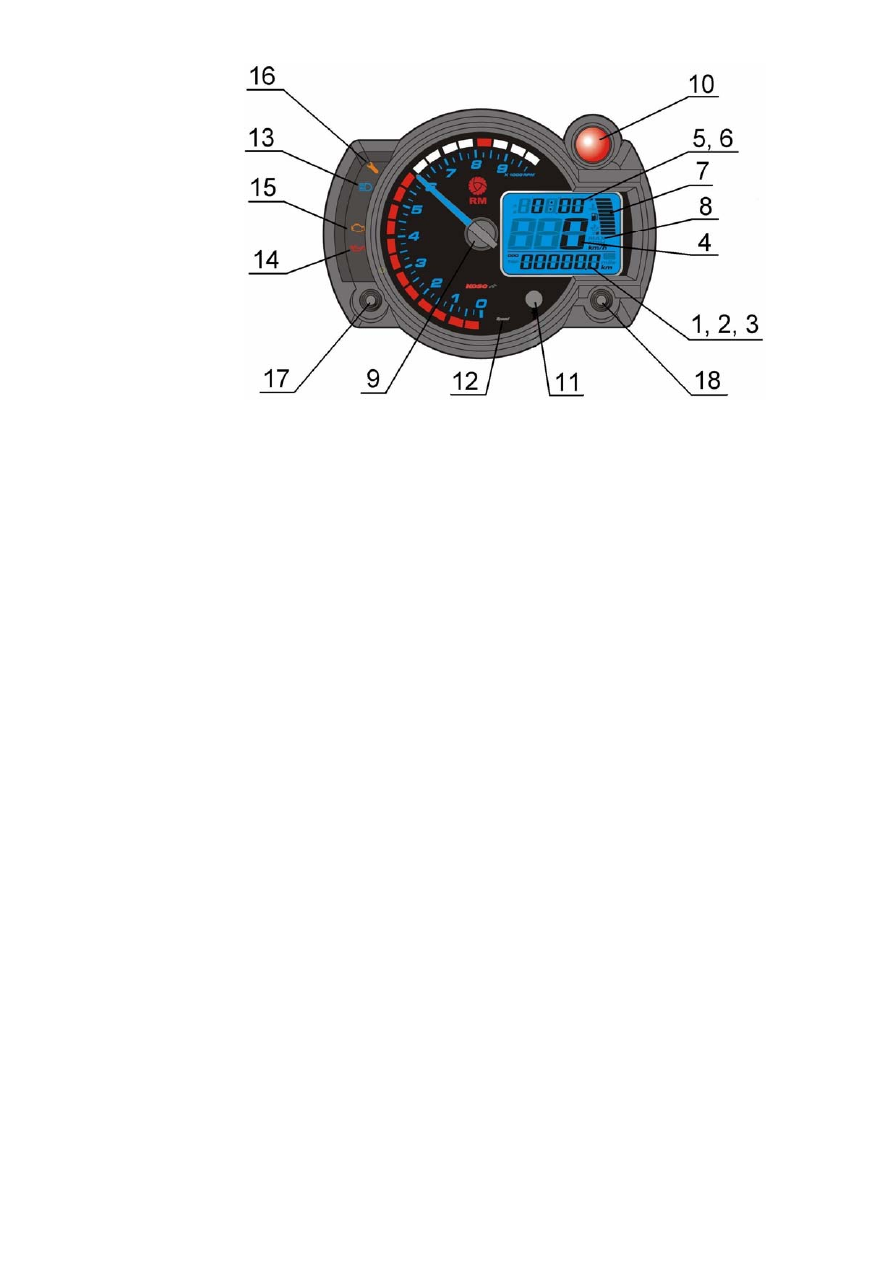

Рисунок 7 – Комбинация приборов



1 – ODO индикатор общего пробега снегохода; 2 - TRIP A индикатор суточного про-
бега А; 3 - TRIP B индикатор суточного пробега В; 4 - индикатор скорости – спидо-
метр; 5 - индикатор  времени – часы;  6 - индикатор  температуры  охлаждающей
жидкости (ТОЖ); 7 - индикатор уровня топлива; 8 - MAX – режим отображения мак-
симальных параметров достигнутых за поездку; 9 – RPM аналоговый тахометр; 10 -
индикатор  превышения  максимальных  оборотов  двигателя; 11- индикатор  превы-
шения максимальной температуры охлаждающей жидкости; 12 - индикатор превы-
шения максимальной скорости; 13 - индикатор включения дальнего света; 14 - ин-
дикатор  низкого  уровня/давления  масла; 15 - индикатор  «Неисправность  двигате-
ля»; 16 - индикатор напоминания прохождения планового технического обслужива-
ния; 17 - кнопка «SELECT» – выбор; 18 - кнопка «ADJUST» – установка.

Часы
Представляют собой цифровой ЖК-индикатор, отображающий те-

кущее  время.  Индикатор  времени  отображается  на  комбинации  при-
боров, как при включенном зажигании, так и при выключенном.

Индикатор ТОЖ
Представляет  собой  цифровой  ЖК-индикатор  температуры  охла-

ждающей  жидкости, (°С).  Указывает  температуру  охлаждающей  жид-
кости двигателя.

Индикатор уровня топлива
Индикатор уровня топлива представляет собой ЖК-индикатор шкалу

из 10-и сегментов. Свечение всех 10 сегментов указывает на то, что топ-
ливный  бак  полон.При  низком  уровне  топлива  (резерв)  шкала  начинает
мигать, предупреждая водителя снегохода о необходимости дозаправки.
Уровень резерва перепрограммируемый в пределах 10…50% от емкости
топливного бака. Для работы индикатора необходима установка электри-
ческого датчика уровня топлива, который поставляется в качестве опции.

16

Режим отображения максимальных параметров, достигнутых

за поездку

В  данном  режиме  на  ЖК-индикаторах  и  аналоговом  тахометре

комбинации  приборов  отображаются  максимальная  скорость,  макси-
мальная температура и максимальные обороты двигателя, достигну-
тые  с  момента  последнего  обнуления.  Показания  можно  обнулить
перед следующей поездкой.

RPM – аналоговый тахометр
Тахометр  предназначен  для  отображения  оборотов  коленвала

двигателя. Представляет собой стрелочный прибор, шкала которого-
размечена  от 0 до 10х1000  об/мин.  По  наружному  диаметру  шкалы
тахометра  имеются  подсвечиваемые  изнутри  сегменты.  При  пере-
мещении стрелки тахометра, за стрелкой образуется красный шлейф
из подсвечиваемых сегментов. Сигнальный провод тахометра считы-
вает сигнал с провода индуктивного датчика положения коленвала.

Индикатор превышения максимальных оборотов двигателя
Представляет  собой  лампу  красного  цвета.  Индикатор  загорает-

ся при превышении максимальных оборотов, предупреждая водителя
о  недопустимом режиме работы двигателя.  Порог  срабатывания  мо-
жет  быть  перепрограммирован  пользователем.  Заводская  установка
– 7600 об/мин.

Индикатор  превышения  максимальной  температуры  охлаж-

дающей жидкости

Представляет собой лампу красного цвета. Лампа загорается, ко-

гда температура поднимается выше установленного порога, двигатель
в этом режиме может работать не более пяти минут. Заводская уста-
новка - 95ºС. Порог может быть перепрограммирован пользователем.

Индикатор превышения максимальной скорости
Представляет  собой  лампу  красного  цвета  в  виде  надписи

«SPEED». Загорается при увеличении скорости выше установленного
порога. Заводская установка – 100 км/ч.

Индикатор включения дальнего света
Представляет собой лампу синего света в виде условного обозна-

чения фары. Загорается при включении дальнего света фары.

Индикатор низкого давления масла
Представляет собой лампу красного цвета в виде условного обо-

значения масленки. Загорается при низком давлении масла.

Индикатор «Неисправность двигателя»
Представляет  собой  лампу  желтого  цвета  в  виде  условного  обо-

значения  двигателя  и  указывает  на  его  неисправность.  Нормальный
