Не  производите  пуск  двигателя  в  закрытых  помещениях.  Вы-

хлопные газы опасны для жизни.

Дополнительные  указания  по  мерам  безопасности  при  выпол-

нении  отдельных  работ  помещены  в  соответствующие  разделы  Ру-
ководства.

Расположение табличек с предупреждениями
Рекомендуем  внимательно  ознакомиться  с  содержанием  преду-

преждающих табличек, прежде чем начинать эксплуатацию снегохода.



















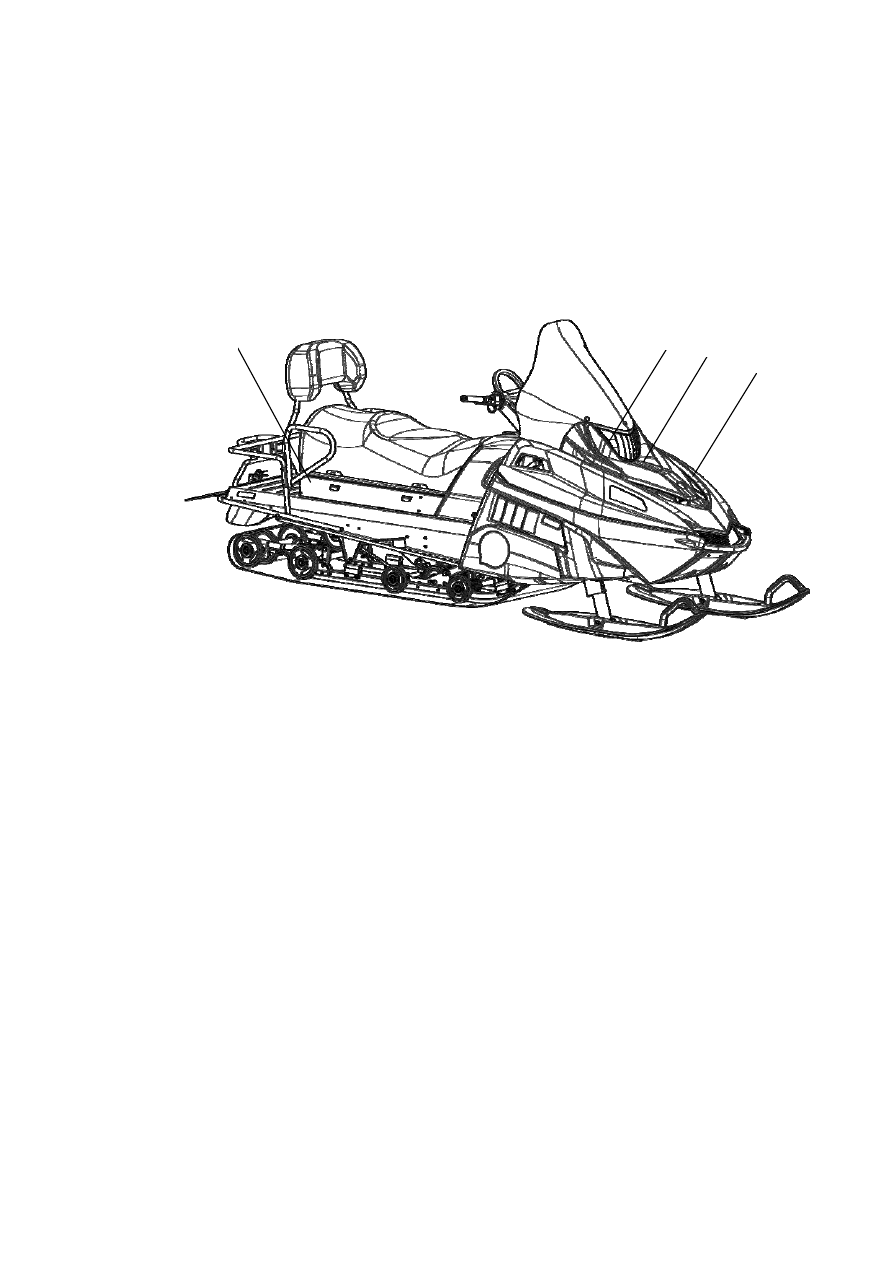

Рисунок 2 – Расположение табличек с предупреждениями

1. На защитном кожухе вариатора
2. На глушителе шума впуска воздуха
3. На приборном щитке и (или) капоте
4. На боковой стенке основания сиденья



Крепление государственного регистрационного знака
Государственный  регистрационный  знак  крепить  сбоку  на  левой

стороне снегохода в его задней части параллельно продольной плос-
кости симметрии. Детали крепления номерного знака поставляются в
комплекте со снегоходом.

Верхнюю часть знака крепить к трубе багажника с помощью хому-

тов, нижнюю часть знака крепить с помощью кронштейна через отвер-
стие  в  корпусе  рамы  крепежными  деталями  из  комплекта  крепления
номерного знака (рисунок 3).

1

 2

3

4

10

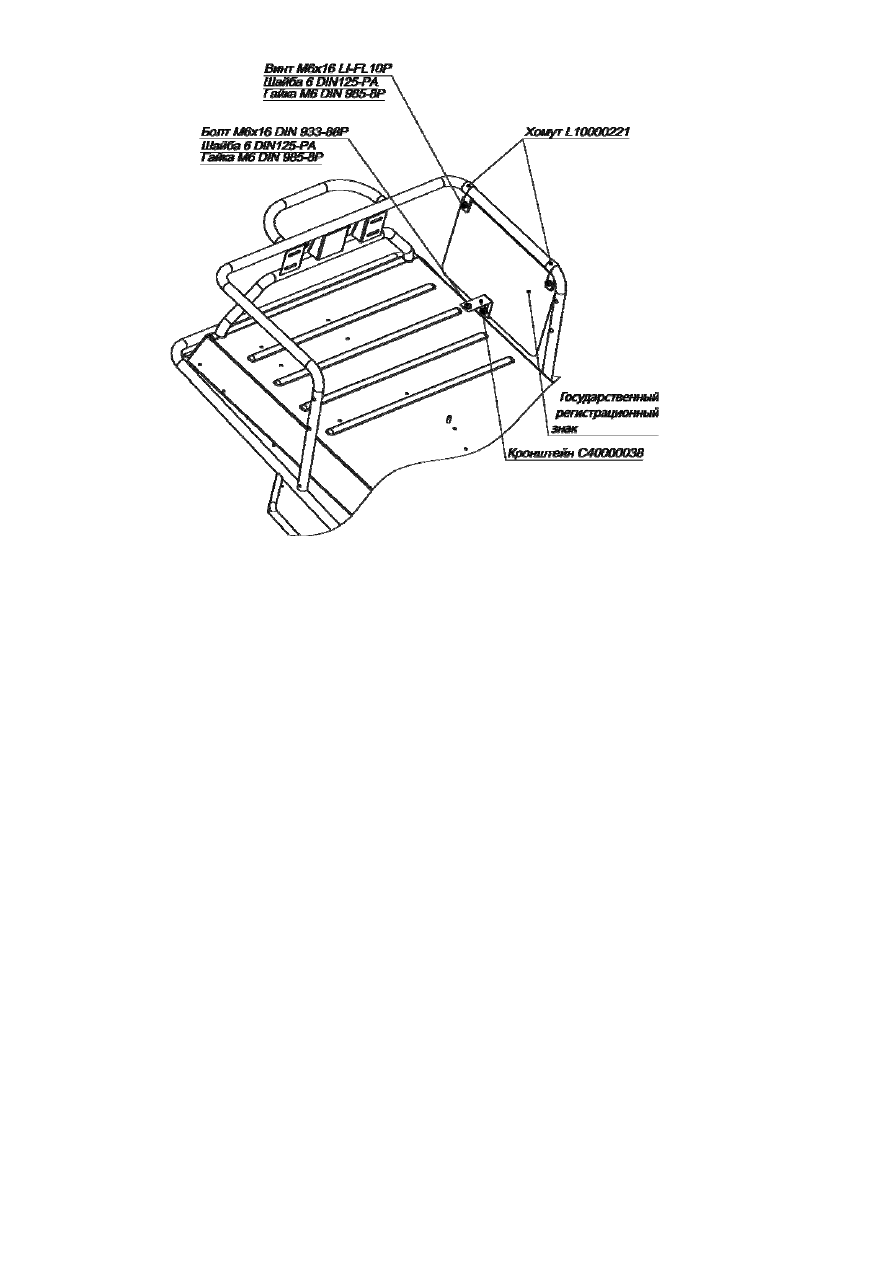

Рисунок  3 – Крепление государственного регистрационного знака





11

2 ОРГАНЫ УПРАВЛЕНИЯ И КОНТРОЛЬНЫЕ ПРИБОРЫ

Расположение  органов  управления  и  контрольных  приборов  сне-

гохода показано на рисунке 4.










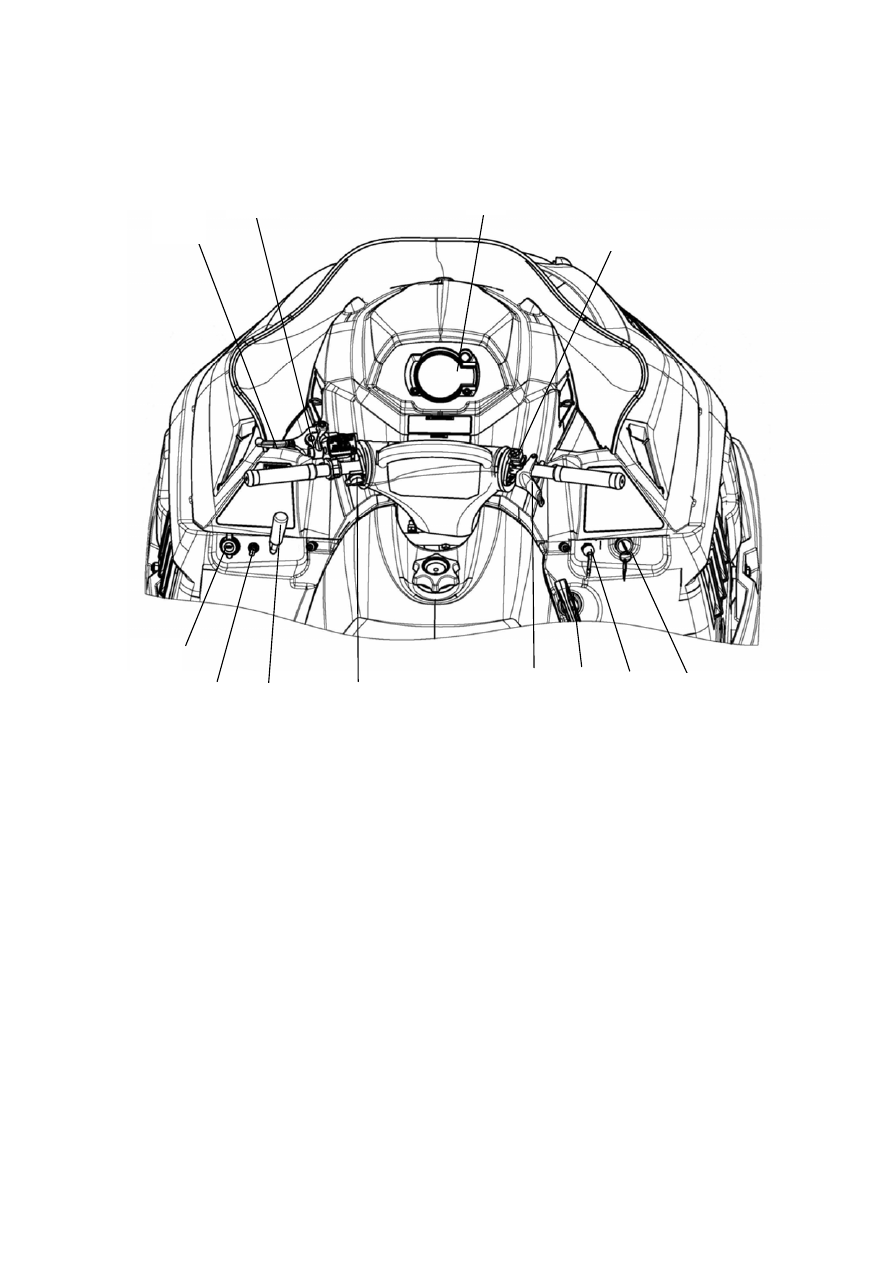

1 – рычаг тормоза; 2 – рычаг стояночного тормоза; 3 – переключатель света фа-
ры;  4 –



комбинация приборов; 5 - выключатель экстренного останова двигателя;

6 – рычаг газа; 7 – замок зажигания; 8 - рукоятка ручного пуска двигателя; 9 - вы-
ключатель аварийного останова двигателя со шнуром ; 10 - рычаг переключения
передач; 11 - выключатель нагревателей рукояток руля и рычага газа; 12 - свето-
вая розетка.



Рисунок 4 – Расположение органов управления и контрольных

приборов снегоходов ТАЙГА Барс 850

Световая розетка
Световая розетка предназначена для подключения навигационного

оборудования, подзарядки мобильного телефона, переносной лампы и
др. На корпусе световой розетки нанесены знаки полярности «+» и «-»,
которые не допускается путать при подключении: «+» клемма световой
розетки соединяется с контактом красного провода жгута, а «-» клемма
световой  розетки  соединяется  с  контактом  черного  провода  жгута.
Красный провод жгута подсоединяется к «+» аккумуляторной батареи,

  1

  2

3

5

6

4

7

12

11

10

9

8

12

а черный провод жгута подсоединяется к «-» аккумуляторной батареи.
На жгуте световой розетки имеется предохранитель (15 А) для защиты
от  короткого  замыкания.  Максимально  допустимая  мощность  подклю-
чаемого оборудования – 120 Вт.

Руль
Руль снегохода мотоциклетного типа, предназначен для курсового

управления снегоходом.

Рычаг тормоза
Рычаг  тормоза  расположен  на  левой  половине  руля.  Нажатие  на

рычаг  приводит  к  включению  тормозного  механизма.  При  отпускании
рычаг  тормоза  автоматически  возвращается  в  исходное  положение.
Замедление  движения  снегохода  при  торможении  зависит  от  состоя-
ния снежного покрова.

ПРЕДОСТЕРЕЖЕНИЕ

Интенсивное  или  частое  торможение  снегохода,  движуще-

гося  на  высокой  скорости,  вызывает  перегрев  тормозного  ме-
ханизма, что может привести к резкому снижению эффективно-
сти торможения.

Рычаг стояночного тормоза
Рычаг  стояночного  тормоза  (рисунок 5)  расположен  на  левой

половине руля. Стояночный тормоз должен включаться после оста-
новки  снегохода.  Для  включения  стояночного  тормоза,  нажмите  на
рычаг тормоза 1 и, удерживая его в нажатом положении, поверните
фиксатор  стояночного  тормоза 2. При  этом  произойдет  блокировка
тормозного рычага в промежуточном положении (примерно на поло-
вине полного хода), обеспечивающая удержание тормозного диска.

Для выключения стояночного тормоза, нажмите на рычаг тормо-

за 1. При  этом  фиксатор  стояночного  тормоза  освободится  и  авто-
матически перейдет в исходное положение. Блокировка рычага тор-
моза  в  промежуточном  положении  будет  снята  и  после  снятия  уси-
лия, он также  вернется в исходное положение.

ВНИМАНИЕ

Перед троганием снегохода с места проверьте, чтобы стоя-

ночный тормоз был выключен.
