Периодическое техническое обслуживание и регулировка

116

жидкости существенно снижает точку
кипения жидкости и может привести к
образованию паровой пробки.

ВНИМАНИЕ

XCS01050

Тормозная жидкость может повредить
окрашенные поверхности или
пластмассовые детали. Разлитую жидкость
следует немедленно удалить.

Поскольку тормозные накладки
изнашиваются, уровень тормозной жидкости
постепенно снижается. Низкий уровень
тормозной жидкости может означать, что
тормозные накладки изношены и/или имеется
утечка в тормозной системе; поэтому следует
проверять степень изношенности тормозных
накладок и наличие утечки в тормозной
системе. Если уровень тормозной жидкости
резко снизился, перед поездкой следует
обратиться к дилеру фирмы Yamaha для
выявления причин.

Замена тормозной жидкости

ОСТОРОЖНО

XWS00471

Замена тормозной жидкости и следующих
деталей должна производиться только
дилером фирмы Yamaha.

Замена тормозной жидкости необходима,
когда в ходе периодического технического
обслуживания или в случае повреждения или
утечки тормозной жидкости заменены
следующие компоненты.

●

Все масляные уплотнения главного
тормозного цилиндра и цилиндра суппорта

●

Тормозной шланг

XSU14270

Обратная ведущая звездочка
(RS90P / RS90PLT / RST90PGT /
RST90PTF)

Проверьте обратную ведущую звездочку на
отсутствие износа и повреждений. В случае
необходимости замените.

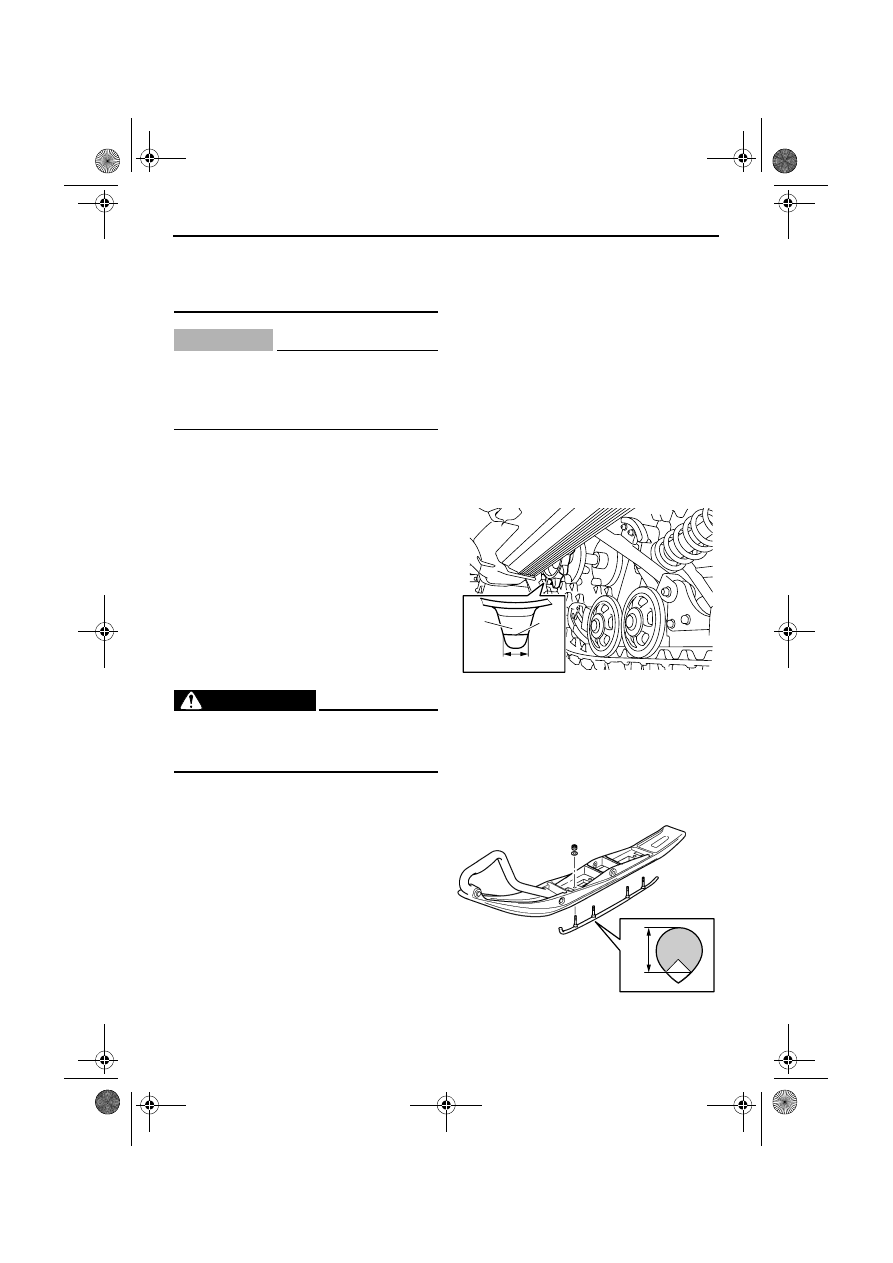

Определение степени износа ведущей
звездочки

Измерьте ширину зубца ведущей звездочки на
измерительной линии (см. рисунок). Если
ширина зубца 13 мм (0.51 дюйма) или менее,
замените ведущую звездочку.

XSU12144

Лыжи и полозья

Проверьте лыжи и полозья на отсутствие
износа и повреждений. В случае
необходимости замените.

1. Зубец ведущей звездочки
2. Измерительная линия
3. Ширина зубца ведущей звездочки

1. Предел износа полозьев

U8HXR0X0.book Page 116 Wednesday, May 25, 2011 10:05 AM

Периодическое техническое обслуживание и регулировка

117

ВНИМАНИЕ

XCS00560

Старайтесь при погрузке или выгрузке
снегохода, при движении по местам с
малым количеством снега или без снега не
поцарапать лыжи об острые края бетонных
покрытий, бордюрные камни и т.п. Это
повредит лыжи или ускорит их износ.

Чтобы отрегулировать параллельность
лыж

Поверните руль таким образом, чтобы
лыжи были направлены строго вперед.

Проверьте следующие параметры
установки лыж:

●

Лыжи направлены вперед.

●

Расхождение лыж (расстояние A –
расстояние B) в норме.

ПРИМЕЧАНИЕ

Поверните передний конец каждой лыжи
полностью внутрь, прежде чем выполнять
измерение или выравнивание.

Если расхождение лыж не соответствует
норме, обратитесь к дилеру фирмы
Yamaha.

XSU12164

Система рулевого управления

Проверьте рукоятки руля на отсутствие
чрезмерного свободного хода.

Чтобы проверить рулевую колонку

Подвигайте рукоятки вверх-вниз и
вперед-назад.

Поверните руль немного вправо и влево.

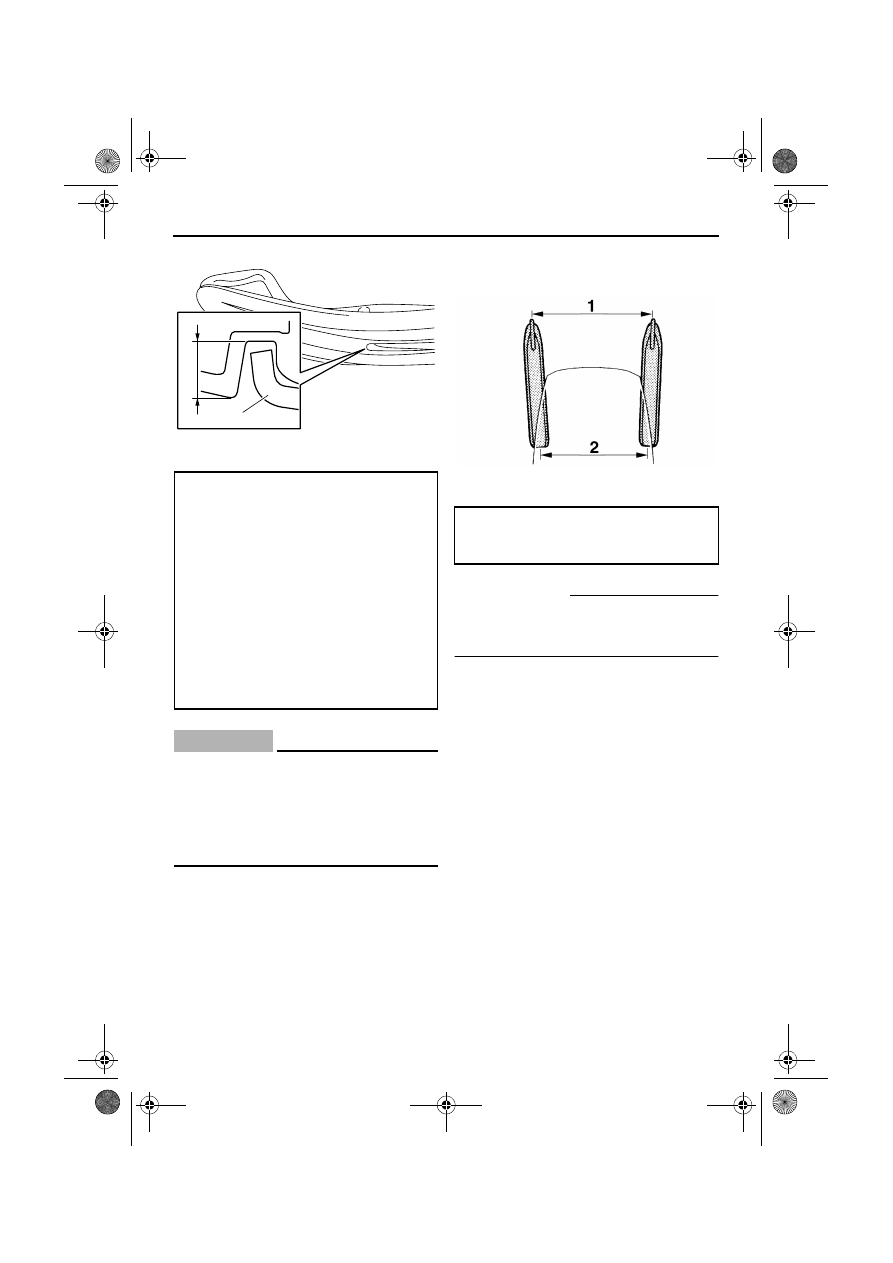

1. Предел износа лыжи
2. Полоз

Предел износа полозьев:

RS90P 6.0 мм (0.24 дюйм)
RS90PLT 6.0 мм (0.24 дюйм)

RST90 8.0 мм (0.31 дюйм)

RST90PGT 6.0 мм (0.24 дюйм)
RST90PTF 8.0 мм (0.31 дюйм)

Предел износа лыжи:

RS90P 12.0 мм (0.47 дюйм)
RS90PLT 12.0 мм (0.47 дюйм)

RST90 24.0 мм (0.94 дюйм)

RST90PGT 12.0 мм (0.47 дюйм)
(CAN)

RST90PGT 24.0 мм (0.94 дюйм)

(FIN)(RUS)(SWE)
RST90PTF 24.0 мм (0.94 дюйм)

1. Расстояние A
2. Расстояние B

Расхождение лыж (расстояние A –

расстояние B):

0.0–15.0 мм (0.00–0.59 дюйм)

U8HXR0X0.book Page 117 Wednesday, May 25, 2011 10:05 AM

Периодическое техническое обслуживание и регулировка

118

При обнаружении чрезмерного свободного
хода обратитесь к дилеру фирмы Yamaha.

RST90

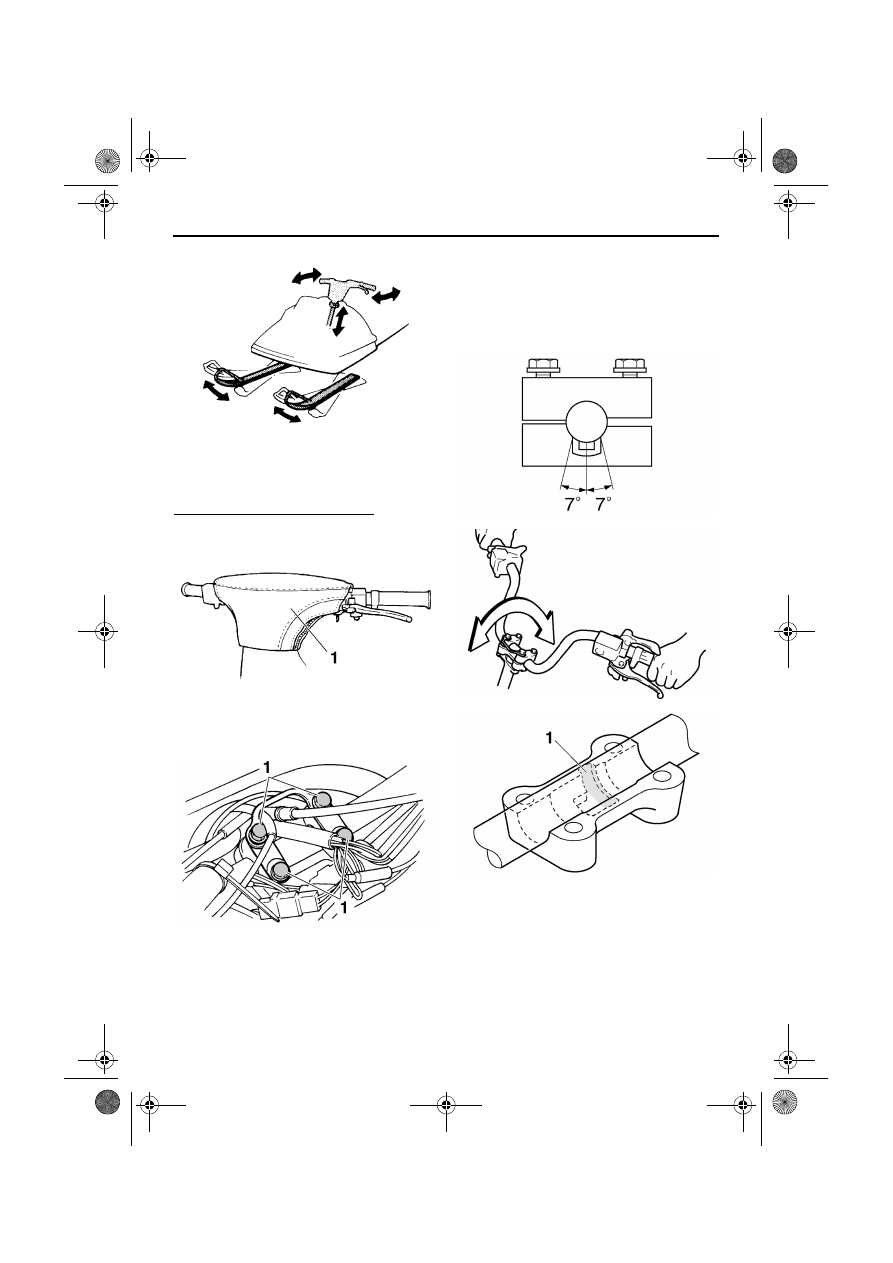

Чтобы отрегулировать высоту руля
1.

Снимите крышку рулевой колонки.

Ослабьте болты руля.

Перемещая руль вверх или вниз,
отрегулируйте его высоту в соответствии
с требуемым положением. ВНИМАНИЕ:
Выступ на руле не должен находиться в
указанной зоне.

[XCS00571]

Затяните передние болты держателя руля
указанным моментом, затем затяните
задние болты держателя руля указанным
моментом. ВНИМАНИЕ: Каждый

1. Крышка руля

1. Болт руля

1. Место, где не должен устанавливаться

выступ

U8HXR0X0.book Page 118 Wednesday, May 25, 2011 10:05 AM

Периодическое техническое обслуживание и регулировка

119

держатель руля устанавливается так,
чтобы маленький зазор был направлен
вперед.

[XCS00582]

Установите верхнюю держателя руля.

XSU13702

Приводная гусеница и
направляющие гусеницы

Приводная гусеница

ОСТОРОЖНО

XWS00481

Разрушение гусеничного трака, его
креплений или разного рода обломки,
вылетающие из-под гусеницы,
представляют опасность для водителя и
окружающих. Соблюдайте следующие
правила безопасности:

●

Не разрешайте никому стоять за
снегоходом при работающем двигателе.

●

Когда необходимо поднять заднюю часть
снегохода для прокрутки гусеницы,
используйте подходящую опору под
заднюю часть. Не разрешайте никому
держать заднюю часть на весу для
прокрутки гусеницы. Не подпускайте
никого близко к вращающейся гусенице.

●

Почаще проверяйте состояние гусеницы.
Заменяйте поврежденные металлические
детали направляющих. При поломке
поддерживающих стержней или
повреждении гусеницы на глубину, на
которой становятся видимыми волокна
армирующего материала, гусеницу
необходимо заменить. В противном
случае повреждение или разрушение
трака может привести к утрате
способности снегохода к торможению,
потере управления и аварии.

Проверка приводной гусеницы

ОСТОРОЖНО

XWS00490

При обнаружении повреждения приводной
гусеницы или нарушения ее регулировки не
пользуйтесь снегоходом. Повреждение или
отказ приводной гусеницы может привести
к потере способности к торможению и
управления снегоходом, что может стать
причиной аварии.

Проверьте центрирование и провисание
приводной гусеницы и проверьте гусеницу на
отсутствие износа и повреждений.
В случае необходимости отрегулируйте или
замените. (Дополнительную информацию см.
в следующем разделе.)

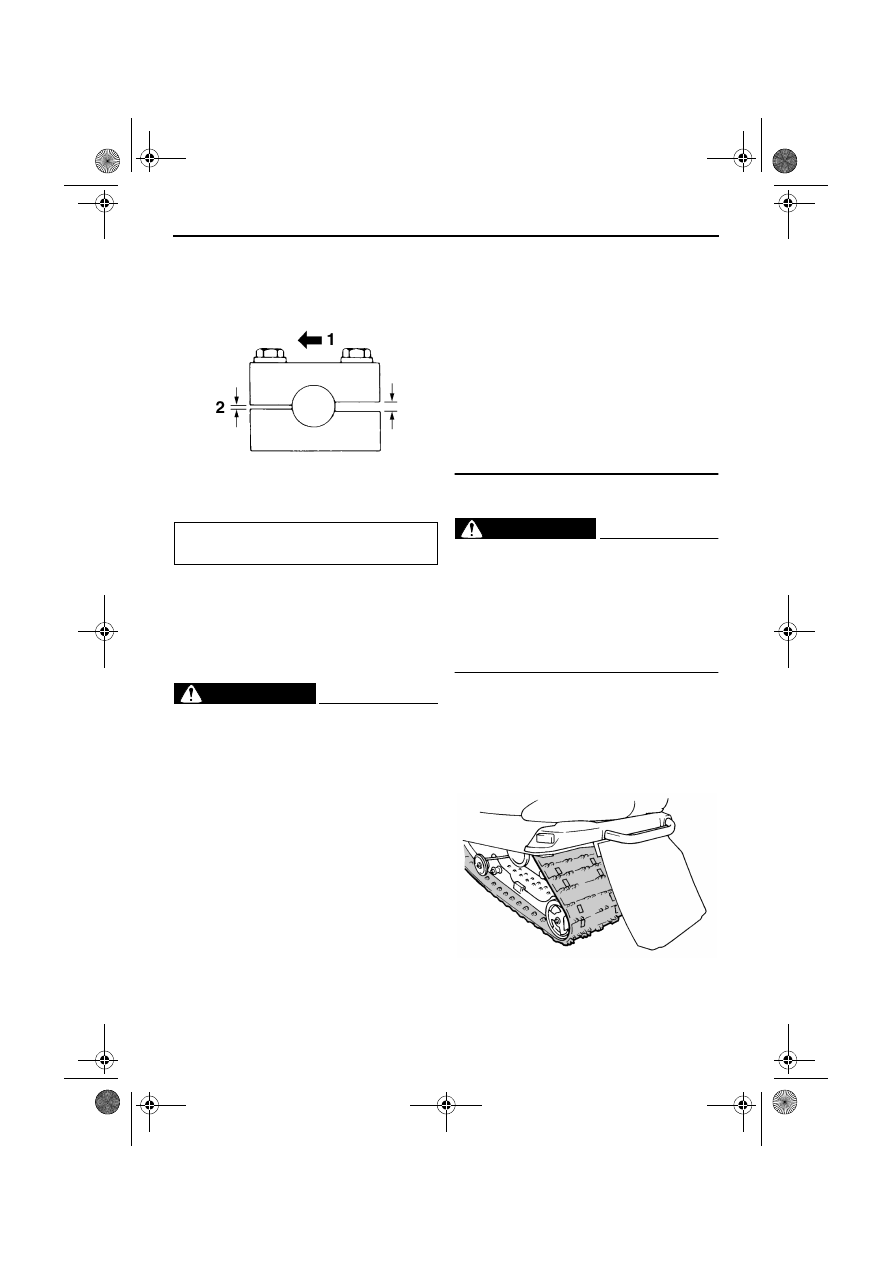

1. Вперед
2. Маленький зазор

Крутящий момент затяжки болтов руля:

23 Нм (2.3 м·кгс, 17 фут·фунт силы)

U8HXR0X0.book Page 119 Wednesday, May 25, 2011 10:05 AM
