Снегоход Yamaha RST90PGT (RS10VTGT), RST90PTF (RS10SUV), RS90P, RS90PLT, RST90. Руководство - часть 30





Периодическое техническое обслуживание и регулировка

112

5.

Вставьте указатель обратно так, чтобы
выемка на ручке указателя совпала с
выступом на картере приводной цепи.

6.

Установите на место правую боковую
крышку и капот (RS90P / RS90PLT /
RST90PGT / RST90PTF) или закройте
капот (RST90).

Чтобы отрегулировать натяжение цепи

1.

Снимите капот и правую боковую крышку
(RS90P / RS90PLT / RST90PGT /
RST90PTF) или откройте капот (RST90).
[Порядок процедуры см. на стр.79
(RS90P / RS90PLT / RST90PGT /
RST90PTF) или на стр. 83 (RST90).]

2.

Ослабьте контргайку.

3.

Вручную поворачивайте регулировочный
болт натяжения цепи по часовой стрелке
до тех пор, пока он не перестанет
закручиваться пальцами, после чего
ослабьте его на 1/4 поворота.

4.

Удерживая регулировочный болт
натяжения цепи при помощи гаечного
ключа, заверните контргайку до
указанного значения момента затяжки.

5.

Установите на место правую боковую
крышку и капот (RS90P / RS90PLT /
RST90PGT / RST90PTF) или закройте
капот (RST90).

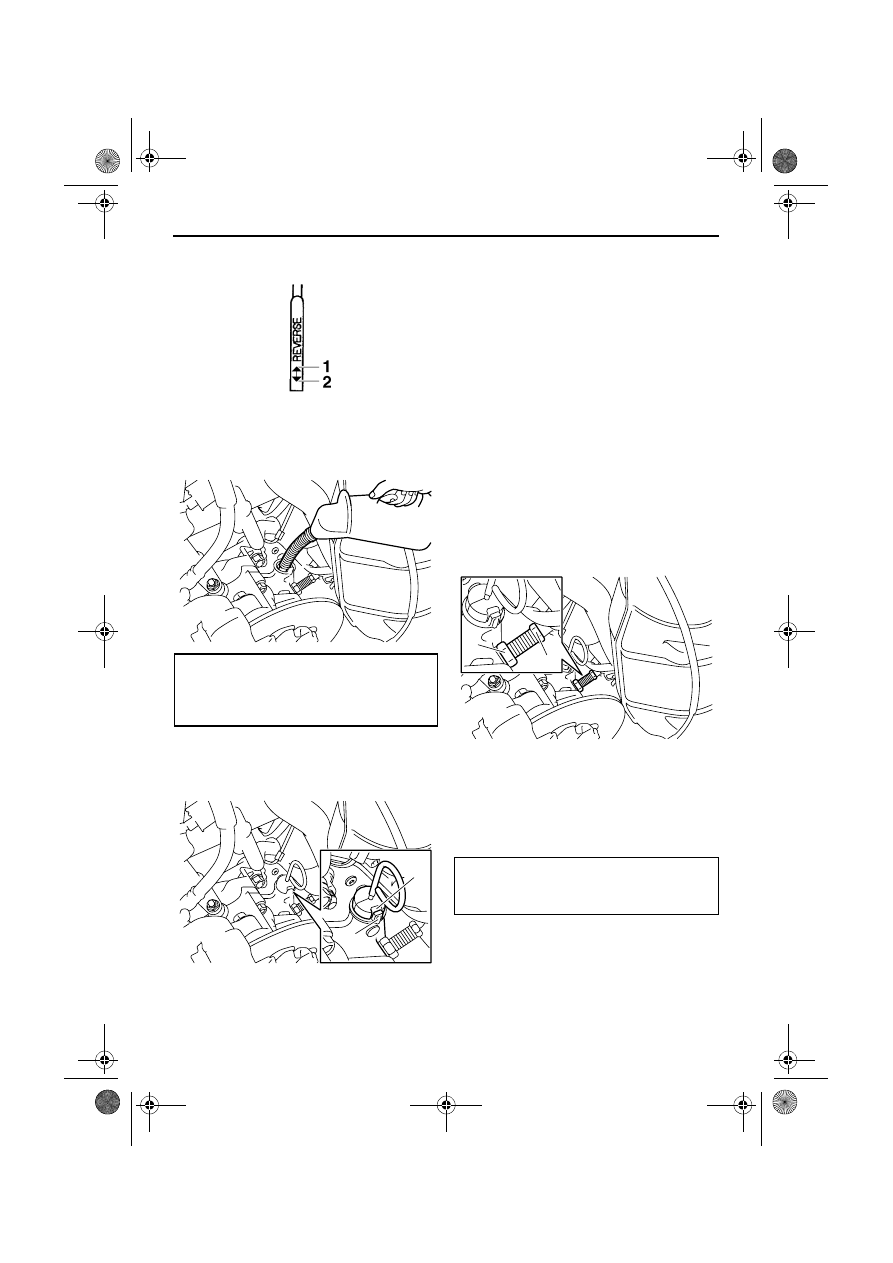

1. Максимальный уровень
2. Минимальный уровень

Рекомендованное масло для приводной

цепи:

Трансмиссионное масло SAE 75W или
80W API GL-3

1. Выемка
2. Выступ

1

2

1. Контргайка
2. Регулировочный болт натяжения цепи

Крутящий момент затяжки:

Контргайка:

25 Нм (2.5 м·кгс, 18 фут·фунт силы)

1

2

U8HXR0X0.book  Page 112  Wednesday, May 25, 2011  10:05 AM

Периодическое техническое обслуживание и регулировка

113

XSU13934

Тормоз и стояночный тормоз

ОСТОРОЖНО

XWS00440

Ощущение мягкости, “рыхлости”
действия рычага тормоза
свидетельствует о неисправности в
тормозной системе.

При обнаружении каких-либо
неисправностей в тормозной системе не
пользуйтесь снегоходом. Во время
движения может произойти отказ
тормоза, что может привести к аварии.
Предоставьте снегоход дилеру фирмы
Yamaha для технического осмотра и
ремонта тормозной системы.

ВНИМАНИЕ

XCS00060

Торец рычага тормоза не должен выступать
за торец рукоятки руля. В противном
случае рычаг может быть поврежден при
укладывании снегохода на бок для
технического обслуживания.

Проверьте работу тормоза, начав движение на
малой скорости. Если тормоз не обладает
надлежащей способностью к торможению,
проверьте его на износ и утечку тормозной
жидкости. (Дополнительную информацию см.
в следующем разделе.)

Проверка тормозных колодок

Проверьте тормозные колодки на износ в
соответствии с описанной ниже процедурой.
1.

Поместите снегоход на ровную
поверхность и поставьте его на
стояночный тормоз.

2.

Снимите капот и правую боковую крышку
(RS90P / RS90PLT / RST90PGT /
RST90PTF) или откройте капот (RST90).
[Порядок процедуры см. на стр.79
(RS90P / RS90PLT / RST90PGT /
RST90PTF) или на стр. 83 (RST90).]

3.

Проверьте тормозные колодки на износ.
Если износ колодок достиг предела,
обратитесь к дилеру фирмы Yamaha для
их замены.

4.

Установите на место правую боковую
крышку и капот (RS90P / RS90PLT /
RST90PGT / RST90PTF) или закройте
капот (RST90).

Проверка накладок стояночного
тормоза

Проверьте накладки стояночного тормоза на
износ в соответствии с описанной ниже
процедурой.
1.

Снимите капот и правую боковую крышку
(RS90P / RS90PLT / RST90PGT /
RST90PTF) или откройте капот (RST90).
[Порядок процедуры см. на стр.79
(RS90P / RS90PLT / RST90PGT /
RST90PTF) или на стр. 83 (RST90).]

2.

Проверьте накладки стояночного тормоза
на износ, измерив их толщину. Если износ
накладок достиг предела, обратитесь к
дилеру фирмы Yamaha для их замены.

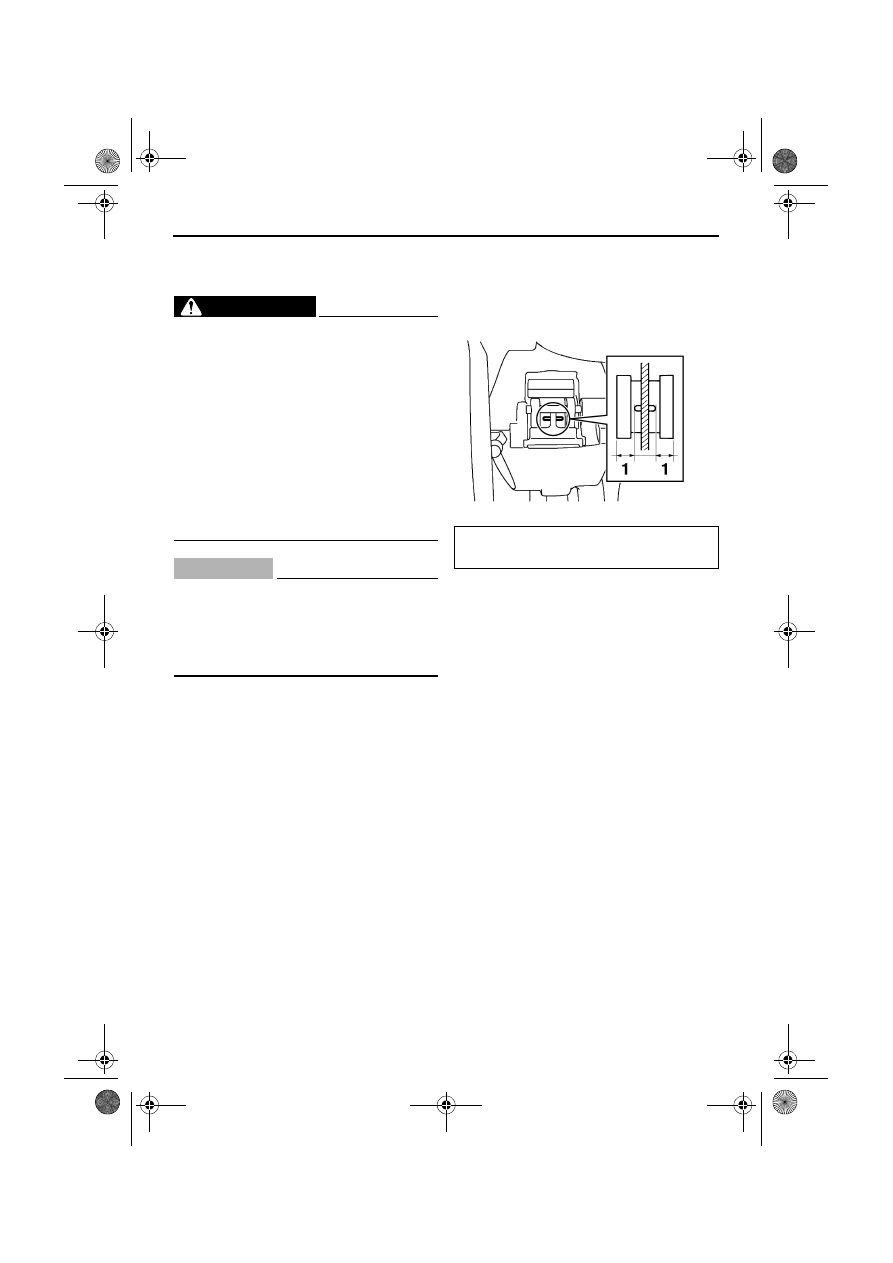

1. Предел износа тормозных колодок

Предел износа тормозных колодок:

7.5 мм (0.30 дюйм)

U8HXR0X0.book  Page 113  Wednesday, May 25, 2011  10:05 AM

Периодическое техническое обслуживание и регулировка

114

3.

Установите на место правую боковую
крышку и капот (RS90P / RS90PLT /
RST90PGT / RST90PTF) или закройте
капот (RST90).

Чтобы отрегулировать стояночный тормоз
По мере износа накладок стояночного тормоза
может возникнуть необходимость в их
регулировке для обеспечения требуемой
тормозной характеристики.
1.

Снимите капот и правую боковую крышку
(RS90P / RS90PLT / RST90PGT /
RST90PTF) или откройте капот (RST90).
[Порядок процедуры см. на стр.79
(RS90P / RS90PLT / RST90PGT /
RST90PTF) или на стр. 83 (RST90).]

2.

Ослабьте контргайку и регулировочный
болт колодки стояночного тормоза.

3.

Ослабьте контргайку троса стояночного
тормоза.

4.

Поворачивайте регулировочный болт
стояночного тормоза в ту или другую
сторону, чтобы отрегулировать длину
троса.

5.

Затяните контргайку троса стояночного
тормоза.

6.

Поворачивайте регулировочный болт
стояночного тормоза в ту или другую
сторону для регулировки зазора между
колодками и тормозным диском.

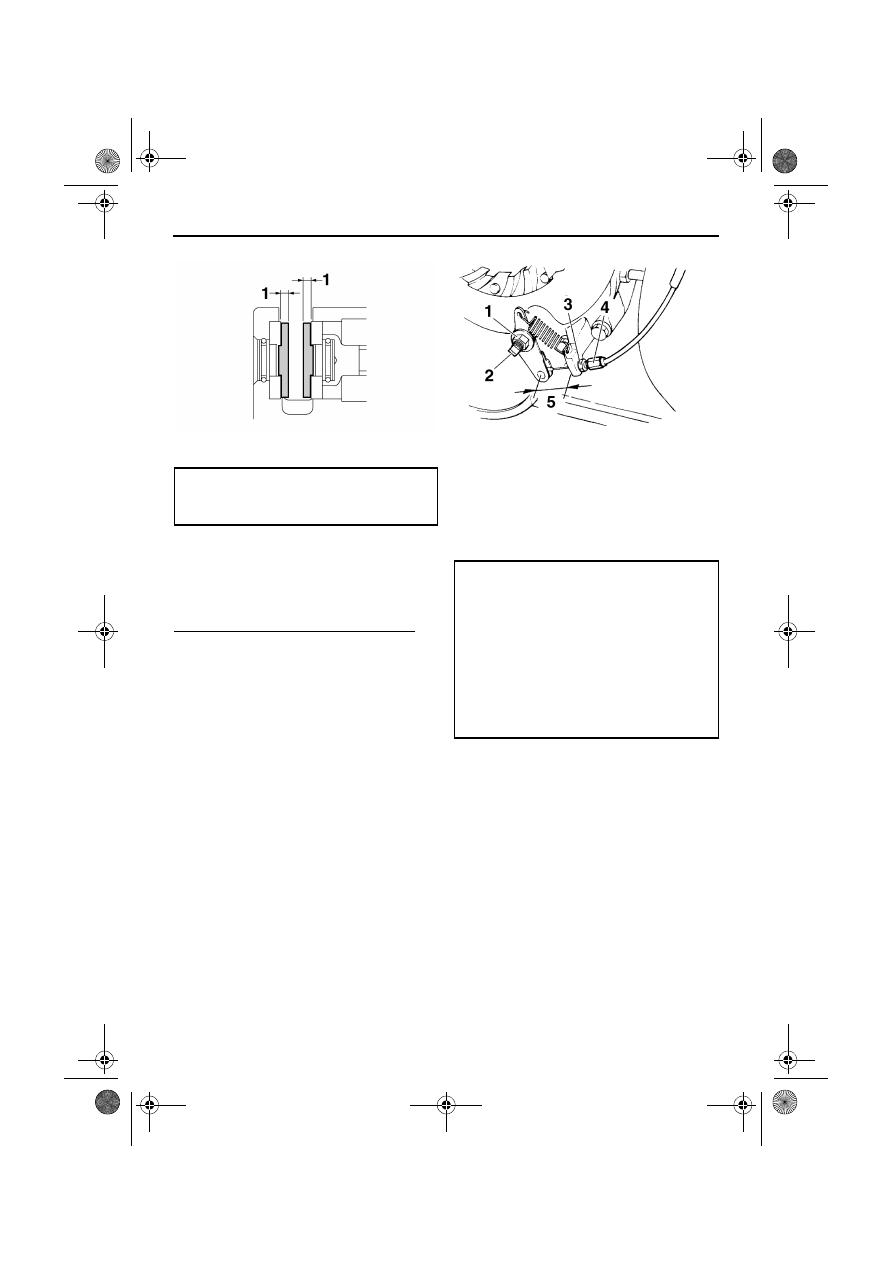

1. Предельный износ колодки стояночного

тормоза

Предельный износ колодки стояночного
тормоза:

1.2 мм (0.047 дюйм)

1. Контргайка регулировочного болта колодки

стояночного тормоза

2. Регулировочной болт колодки стояночного

тормоза

3. Контргайка троса стояночного тормоза
4. Регулировочный болт троса стояночного

тормоза

5. Длина троса стояночного тормоза

Длина троса стояночного тормоза:

RS90P 43.0–46.5 мм (1.693–1.831
дюйм)

RS90PLT 43.0–46.5 мм (1.693–1.831

дюйм)
RST90 43.5–46.5 мм (1.713–1.831

дюйм)

RST90PGT 43.0–46.5 мм (1.693–1.831
дюйм)

RST90PTF 43.0–46.5 мм (1.693–1.831

дюйм)

U8HXR0X0.book  Page 114  Wednesday, May 25, 2011  10:05 AM

Периодическое техническое обслуживание и регулировка

115

7.

Затяните контргайку регулировочного
болта колодки стояночного тормоза.

8.

Установите на место правую боковую
крышку и капот (RS90P / RS90PLT /
RST90PGT / RST90PTF) или закройте
капот (RST90).

Проверка уровня тормозной жидкости

Перед началом движения следует убедиться,
что уровень тормозной жидкости выше метки
минимального уровня. Убедитесь, что
резервуар для тормозной жидкости полон. При
необходимости добавьте тормозную
жидкость.

ОСТОРОЖНО

XWS00820

Ненадлежащее обслуживание может
привести к выходу тормозной системы из
строя. Соблюдайте следующие правила
безопасности.

При недостаточном уровне тормозной
жидкости в тормозную систему может
попасть воздух, что может снизить ее
эффективность.

Очистите крышку наливной горловины
перед открытием. Используйте только
тормозную жидкость класса DOT 4,
хранящуюся в герметичном контейнере.

Используйте только специальную
тормозную жидкость; иначе могут быть
повреждены резиновые прокладки, что
может стать причиной появления утечки.

Доливать можно только тормозную
жидкость того же типа. При добавлении
тормозной жидкости, отличной от
тормозной жидкости класса DOT 4, может
произойти вредная химическая реакция.

Проследите, чтобы во время добавления
тормозной жидкости в резервуар не
попала вода. Наличие воды в тормозной

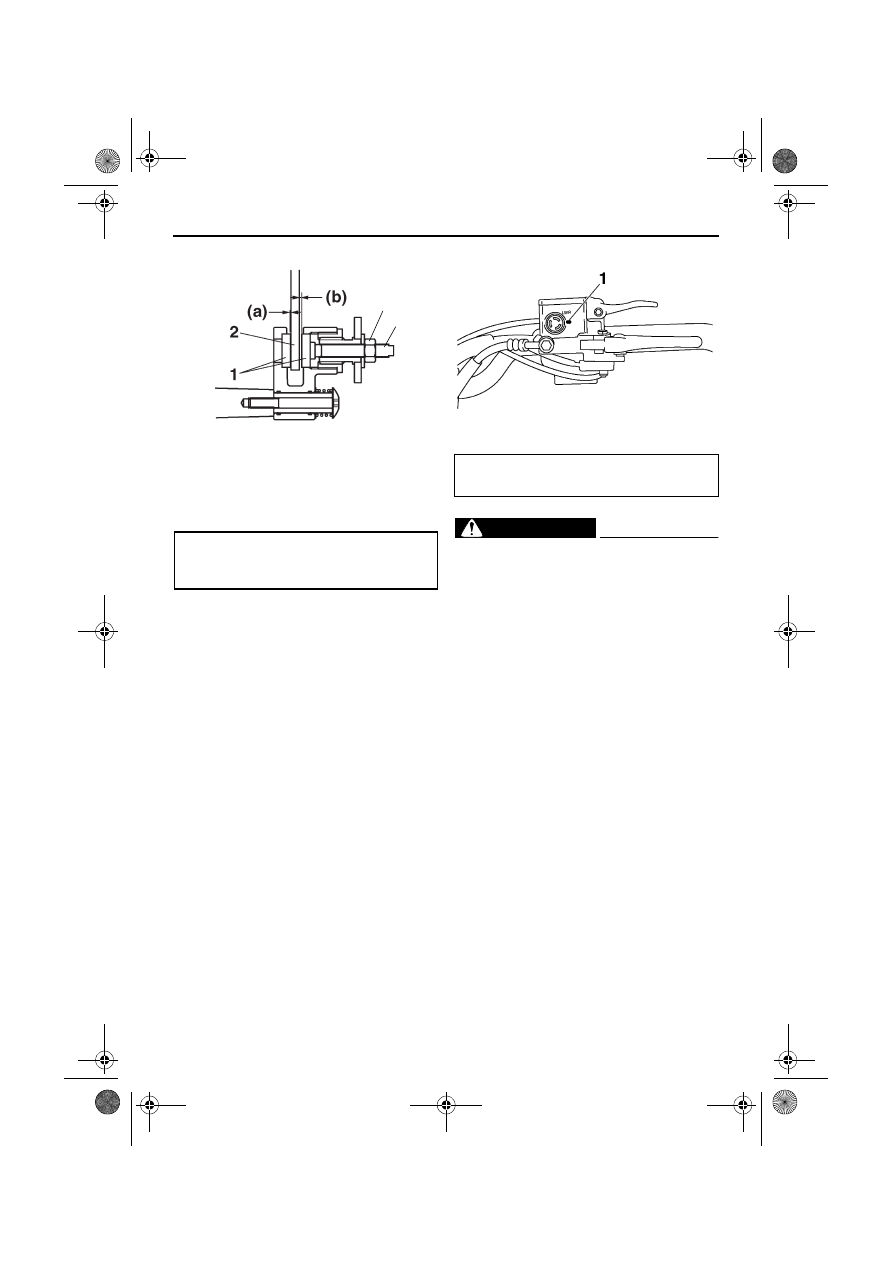

1. Колодка стояночного тормоза
2. Тормозной диск
3. Регулировочной болт колодки стояночного

тормоза

4. Контргайка регулировочного болта колодки

стояночного тормоза

Зазор между колодкой стояночного
тормоза и тормозным диском (a) + (b):

1.5–2.0 мм (0.059–0.079 дюйм)

4

3

1. Минимально допустимый уровень

Предусмотренная тормозная жидкость:

DOT 4

U8HXR0X0.book  Page 115  Wednesday, May 25, 2011  10:05 AM
