Периодическое техническое обслуживание и регулировка

108

гибели, к которым могут привести
оторвавшийся во время эксплуатации
клиновый ремень или другие детали.

ВНИМАНИЕ

XCS00830

Никогда не включайте двигатель, если снят
клиновой ремень. При этом могут быть
повреждены детали сцепления.

Проверяйте клиновой ремень перед каждой
поездкой.

Чтобы проверить клиновой ремень

1.

Снимите капот и левую боковую крышку
(RS90P / RS90PLT / RST90PGT /
RST90PTF) или откройте капот (RST90), а
затем снимите кожух привода. (Порядок
снятия кожуха привода см. на стр. 38.)

2.

Проверьте клиновой ремень на отсутствие
износа и повреждений. В случае
необходимости замените.

3.

Установите кожух привода, а затем
установите левую боковую крышку и
капот (RS90P / RS90PLT / RST90PGT /
RST90PTF) или закройте капот (RST90).

Чтобы заменить и отрегулировать
клиновой ремень

ОСТОРОЖНО

XWS00411

При установке нового клинового ремня
убедитесь, что он правильно расположен. В
противном случае могут измениться
обороты включения сцепления ременной
передачи и снегоход может неожиданно
начать движение после запуска двигателя,
что может привести к аварии.

ВНИМАНИЕ

XCS00511

По мере того, как клиновой ремень
изнашивается, положение ремня будет
меняться. Если положение клинового
ремня выходит за пределы заданных
технических требований, его следует
отрегулировать, чтобы обеспечить
надлежащие характеристики сцепления.
Для выполнения этой регулировки
предоставьте снегоход дилеру фирмы
Yamaha.

1.

Поместите снегоход на ровную
поверхность и поставьте его на
стояночный тормоз.

2.

Снимите капот и левую боковую крышку
(RS90P / RS90PLT / RST90PGT /
RST90PTF) или откройте капот (RST90), а
затем снимите кожух привода. (Порядок
снятия кожуха привода см. на стр. 38.)

3.

Удалите винты и болты, а затем потяните
левую нижнюю крышку наружу, чтобы ее
снять. (RS90P / RS90PLT / RST90PGT /
RST90PTF).

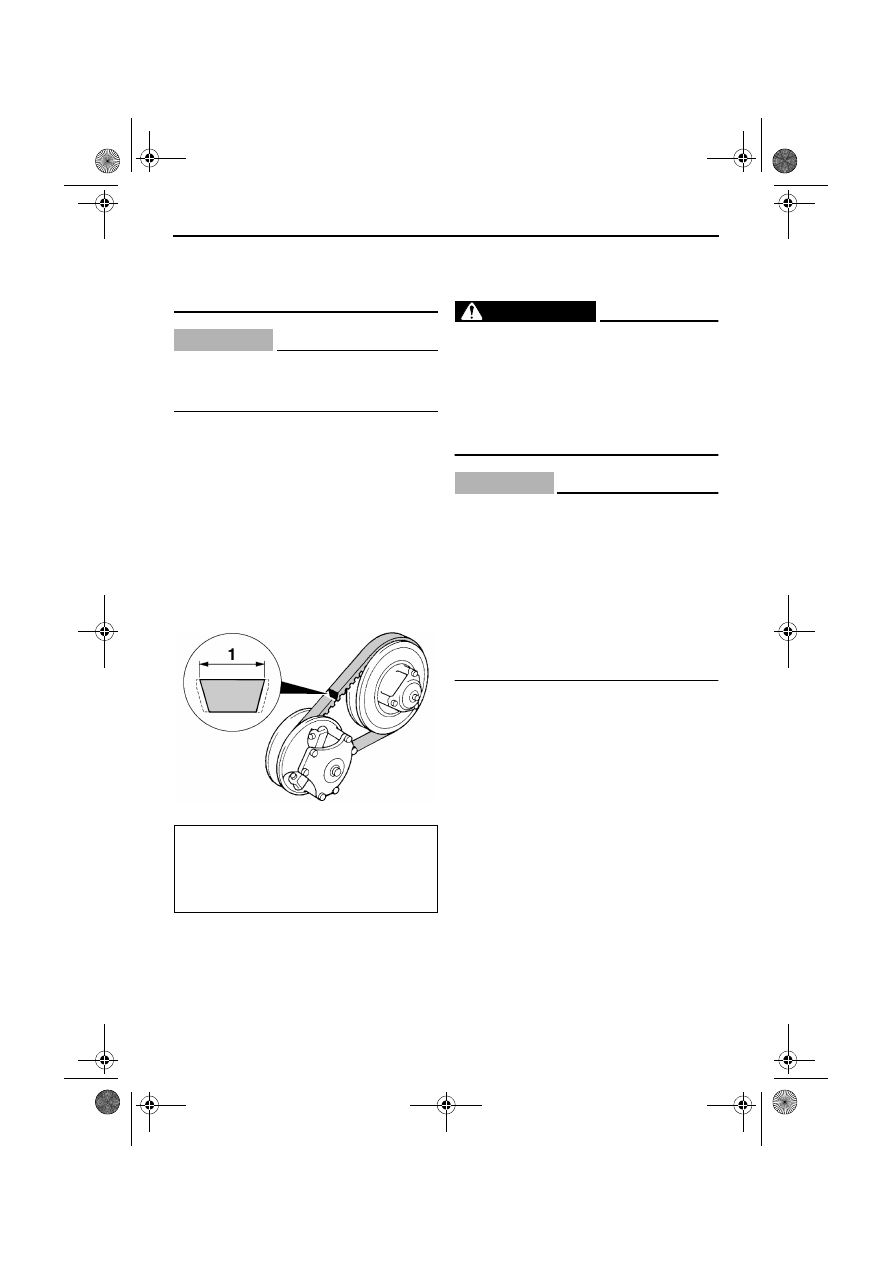

1. Предел износа клинового ремня

Ширина нового клинового ремня:

34.5 мм (1.36 дюйм)

Предел износа клинового ремня по

ширине:

32.5 мм (1.28 дюйм)

U8HXR0X0.book  Page 108  Wednesday, May 25, 2011  10:05 AM

Периодическое техническое обслуживание и регулировка

109

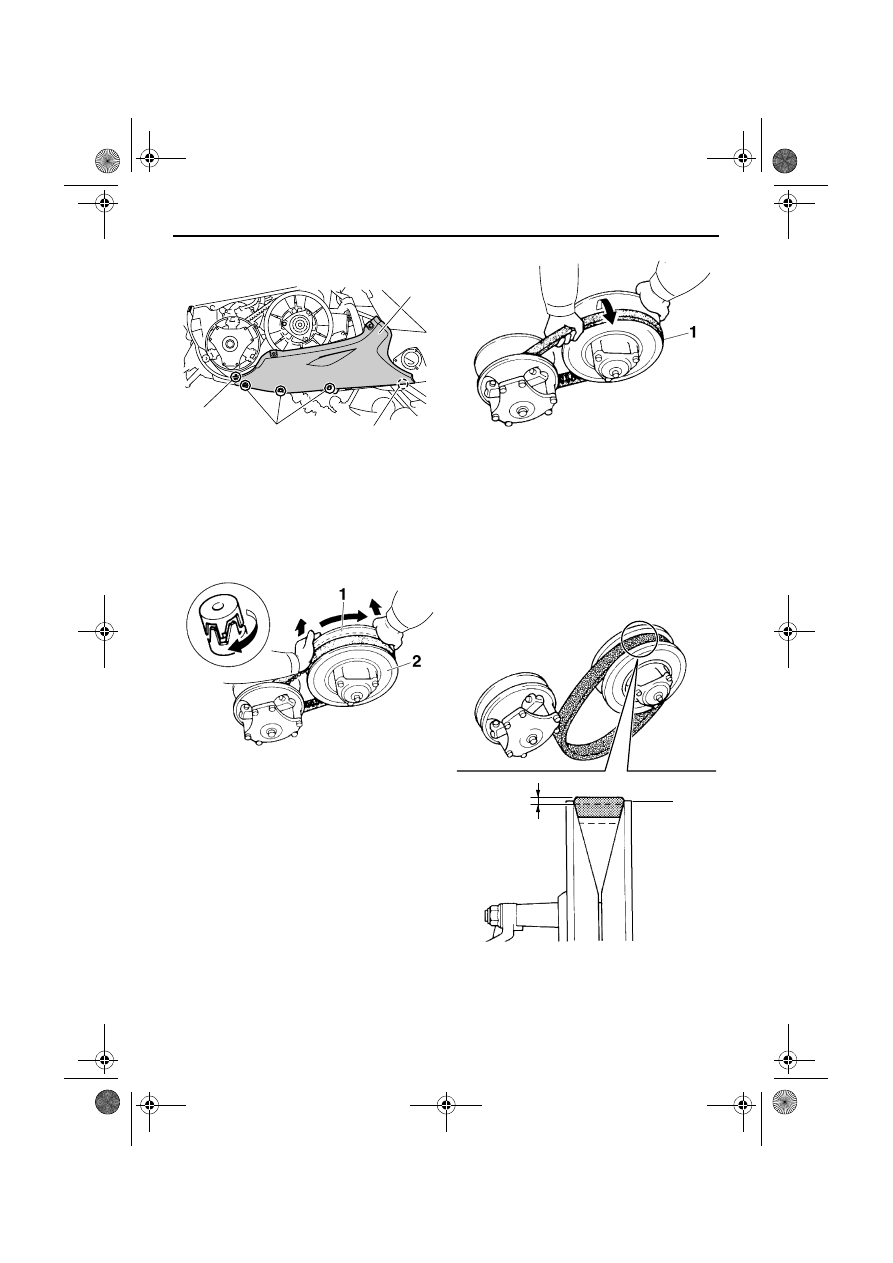

RS90P / RS90PLT / RST90PGT / RST90PTF

4.

Поверните скользящий (вторичный) шкив
по часовой стрелке и надавите на него так,
чтобы он отделился от фиксированного
(вторичного) шкива.

5.

Стяните клиновой ремень с неподвижной
щеки вторичного шкива.

6.

Снимите его с вторичного и первичного
шкивов.

7.

Временно наденьте новый ремень только
на вторичный шкив, после чего измерьте
положение его внешней поверхности. Не
перетягивайте ремень между щеками;
подвижная и неподвижная щеки должны
касаться друг друга.

1. Винт
2. Болт
3. Левая нижняя крышка

1. Подвижная щека вторичного шкива
2. Неподвижная щека вторичного шкива

2

1

1

3

1. Клиновой ремень

1. Край вторичного шкива
2. Стандартное положение клинового ремня

2

1

U8HXR0X0.book  Page 109  Wednesday, May 25, 2011  10:05 AM

Периодическое техническое обслуживание и регулировка

110

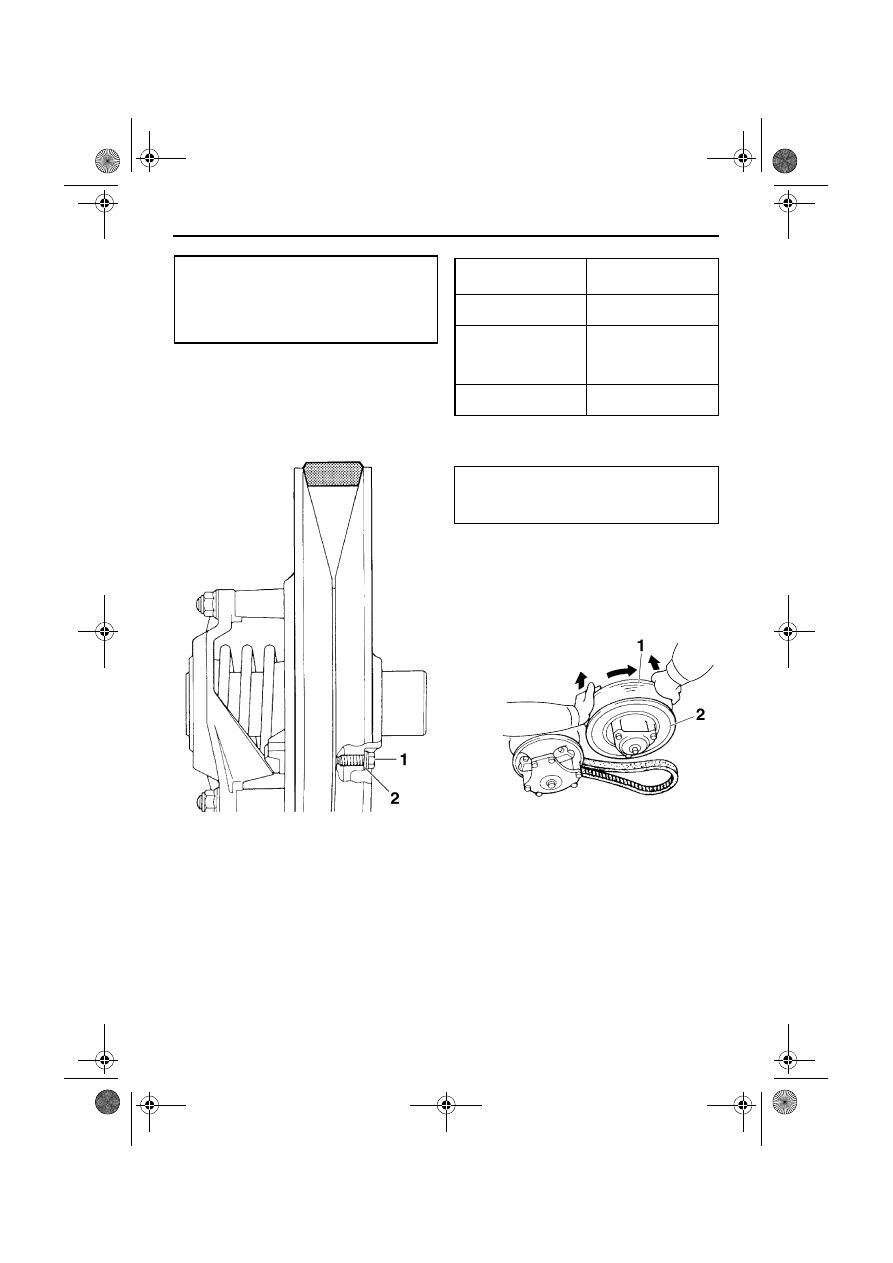

8.

При неправильном положении внешней
поверхности клинового ремня измените
ее, сняв или добавив проставочную шайбу
на каждый регулировочный болт
клинового ремня.

9.

Затяните регулировочные болты
клинового ремня.

10. Наденьте ремень на первичный шкив.
11. Поверните скользящий (вторичный) шкив

по часовой стрелке и надавите на него так,
чтобы он отделился от фиксированного
(вторичного) шкива.

12. Наденьте ремень между скользящим

(вторичным) и фиксированным
(вторичным) шкивами.

Стандартное положение внешней

поверхности клинового ремня:

От 1.5 мм (0.06 дюйма) выше края

вторичного шкива до 0.5 мм (0.02

дюйма) ниже края

1. Регулировочный болт положения клинового

ремня

2. Проставочная шайба

Положение клинового

ремня

Регулировка

Более 1.5 мм (0.06
дюйма) выше края

Снимите
проставочную шайбу.

От 1.5 мм (0.06
дюйма) выше края до
0.5 мм (0.02 дюйма)
ниже края

Не требуется
(правильное
положение).

Более 0.5 мм (0.02
дюйма) ниже края

Добавьте
проставочную шайбу.

Момент затяжки регулировочного болта

клинового ремня:

10 Нм (1.0 м·кгс, 7.2 фут·фунт силы)

1. Подвижная щека вторичного шкива
2. Неподвижная щека вторичного шкива

U8HXR0X0.book  Page 110  Wednesday, May 25, 2011  10:05 AM

Периодическое техническое обслуживание и регулировка

111

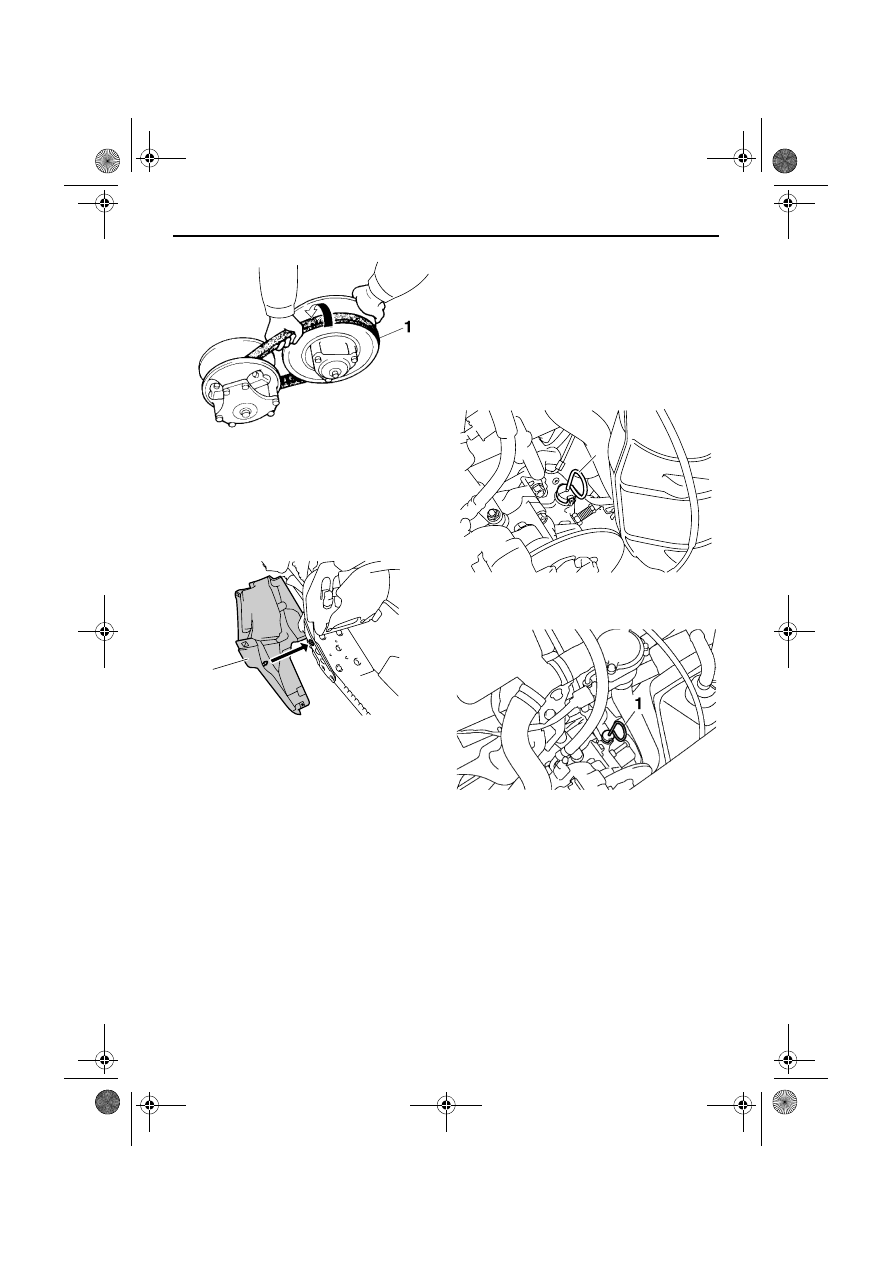

13. Установите левую нижнюю крышку на

место, а затем установите болты и винты.
(RS90P / RS90PLT / RST90PGT /
RST90PTF).

RS90P / RS90PLT / RST90PGT / RST90PTF

14. Установите кожух привода, а затем

установите левую боковую крышку и
капот (RS90P / RS90PLT / RST90PGT /
RST90PTF) или закройте капот (RST90).

XSU13923

Картер приводной цепи

Чтобы проверить уровень масла в
картере приводной цепи

1.

Поместите снегоход на ровную
поверхность и поставьте его на
стояночный тормоз.

2.

Снимите капот и правую боковую крышку
(RS90P / RS90PLT / RST90PGT /
RST90PTF) или откройте капот (RST90).

[Порядок процедуры см. на стр.79
(RS90P / RS90PLT / RST90PGT /
RST90PTF) или на стр. 83 (RST90).]

3.

Извлеките масломерный щуп, протрите
его чистой ветошью, а затем вставьте
назад в отверстие маслоналивного
патрубка.

RS90P / RS90PLT / RST90PGT / RST90PTF

RST90

4.

Выньте масляный щуп и проверьте
уровень масла, который должен
находиться между метками
максимального и минимального уровня на
“REVERSE” (обратной) стороне щупа.
Если уровень масла ниже минимальной
метки, добавьте масло рекомендованного
типа до метки максимального уровня.
ВНИМАНИЕ: Следите за тем, чтобы в
картер приводной цепи не попали
посторонние предметы.

 [XCS00531]

1. Клиновой ремень

1. Левая нижняя крышка

1

1. Масломерный щуп

1. Масломерный щуп

1
