ДЕРЖИТЕ АККУМУЛЯТОРНУЮ
БАТАРЕЮ В МЕСТЕ, НЕДОСТУПНОМ
ДЛЯ ДЕТЕЙ.

Аккумуляторную батарею следует
безотлагательно заряжать самостоятельно или
в дилерском центре Yamaha при наличии
признаков ее разрядки. Помните, что при
наличии электрических аксессуаров на
снегоходе батарея разряжается быстрее.

ОСТОРОЖНО

XWS00610

●

Не курите рядом с батареей во время ее
зарядки. Искры могут вызвать взрыв
водорода, выделяемого при зарядке
батареей.

●

Сначала отсоедините провод от клеммы
отрицательного полюса батареи, а затем
полюс от клеммы положительного
полюса батареи.

●

Сначала подключайте провод к клемме
положительного полюса, а затем —
провод к клемме отрицательного полюса
батареи.

●

Ни в коем случае не подсоединяйте и не
отсоединяйте батарею от снегохода во
время ее зарядки. Искры могут вызвать
взрыв водорода, выделяемого при
зарядке батареей.

●

Убедитесь, что клеммы батареи прочно
закреплены.

ВНИМАНИЕ

XCS00843

●

Для зарядки КРСК (клапанно-
регулируемой свинцово-кислотной)
аккумуляторной батареи требуется
специальное зарядное устройство с
постоянным значением напряжения.
Использование обычного зарядного
устройства приведет к повреждению
батареи.

●

Не пытайтесь зарядить батарею быстро.

XSU12354

Замена предохранителя

ОСТОРОЖНО

XWS00550

Используйте только предохранители
указанного типа. Неподходящий
предохранитель может стать причиной
выхода из строя электрооборудования или
ВОЗНИКНОВЕНИЯ ОПАСНОСТИ
ВОЗГОРАНИЯ.

ВНИМАНИЕ

XCS00631

Во избежание случайного короткого
замыкания перед заменой предохранителя
выключите главный переключатель и
отсоедините отрицательный провод
аккумуляторной батареи.

1.

Снимите правую боковую крышку.
(Порядок снятия см. на стр. 66.)

2.

Отсоедините минусовой вывод батареи,
открутив болт.

3.

Замените перегоревший предохранитель
новым, рассчитанным на
соответствующую амперную нагрузку.

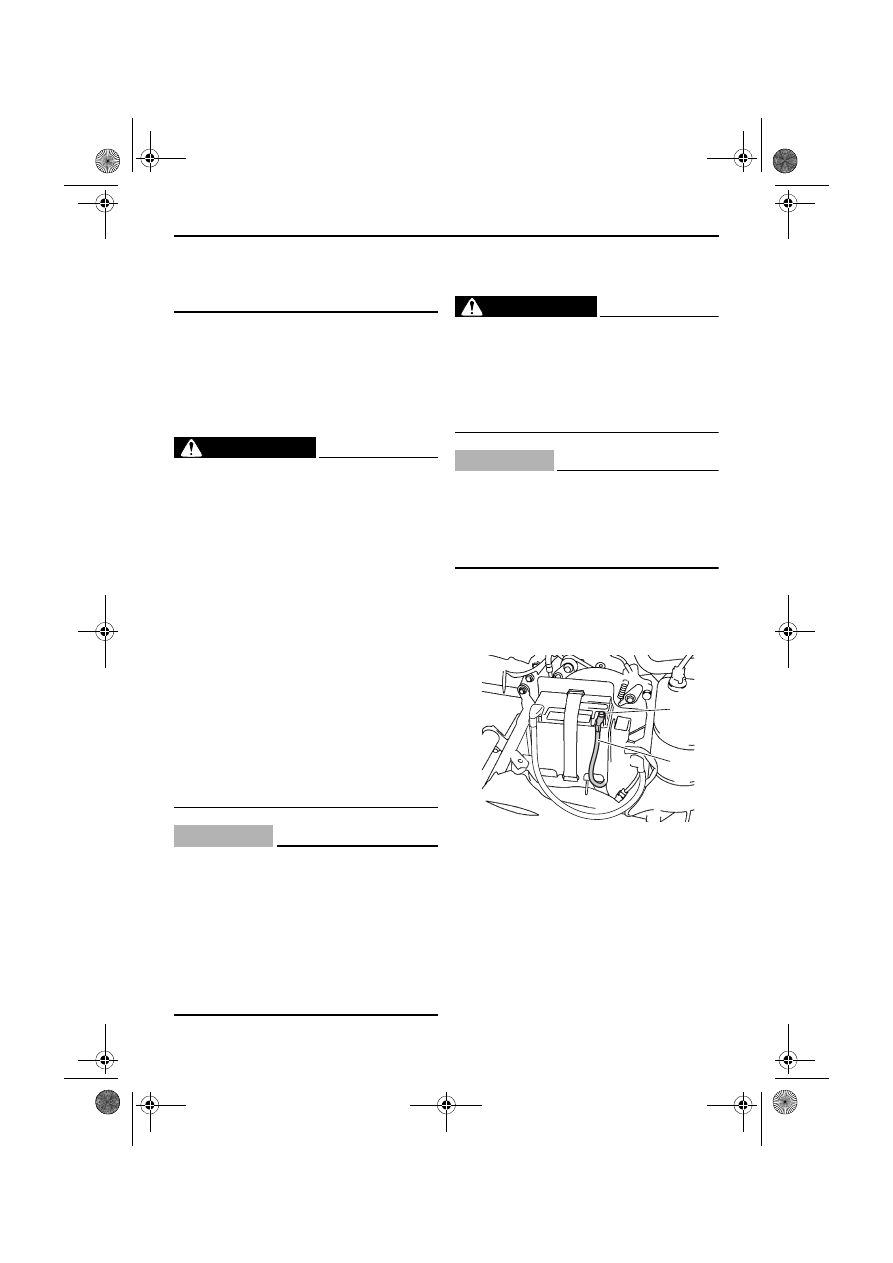

1. Отрицательный провод аккумуляторной

батареи

2. Болт

1

2

U8GKR5X0.book  Page 96  Thursday, April 12, 2012  10:55 AM

Периодическое техническое обслуживание и регулировка

97

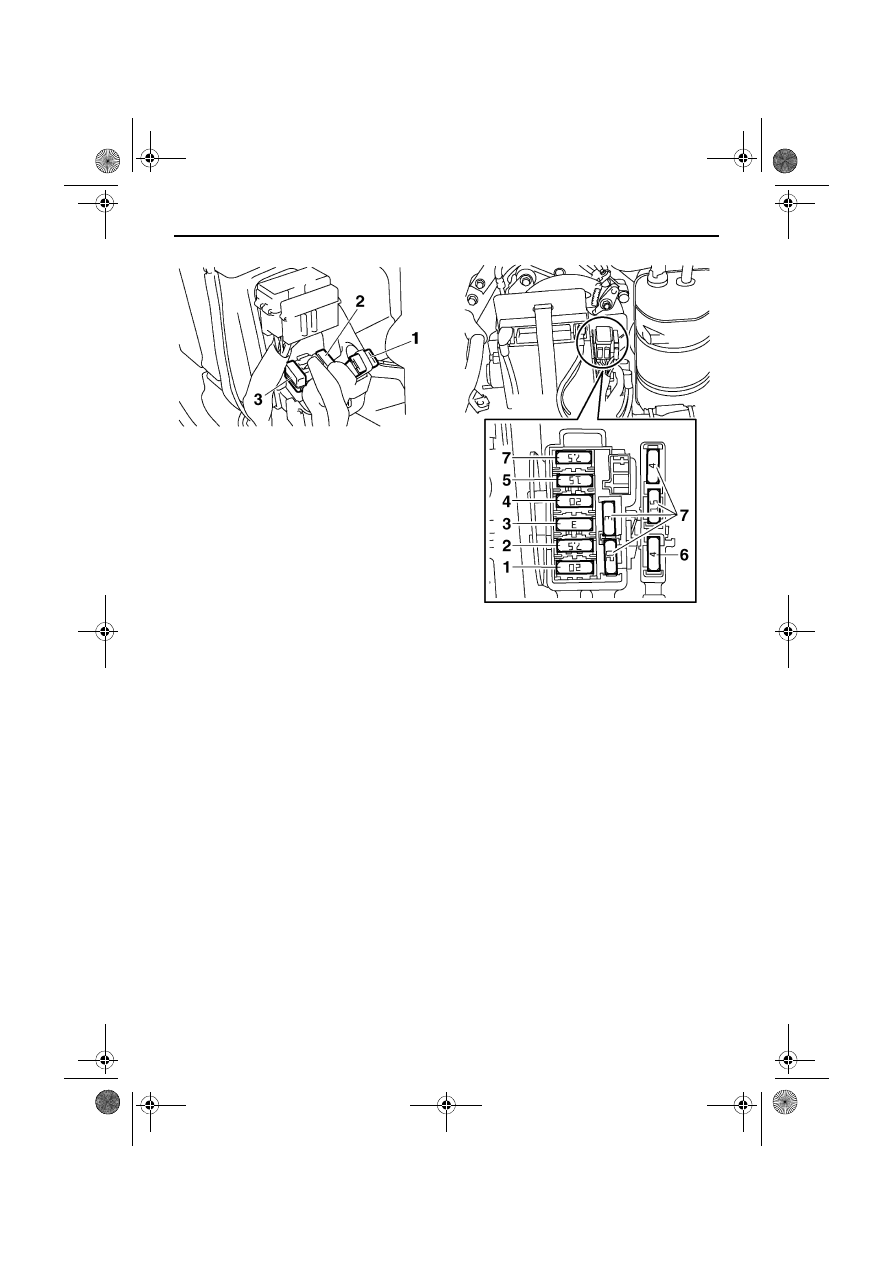

1. Главный предохранитель
2. Запасной предохранитель
3. Предохранитель системы впрыска топлива

1. Предохранитель фары “HEAD”
2. Предохранитель цепи сигнальной системы

“SIG”

3. Предохранитель гнезда для подключения к

источнику постоянного тока “DC TERM”

4. Предохранитель цепи зажигания “IGN”
5. Предохранитель вентилятора радиатора

“FAN”

6. Предохранитель электронной системы

переключения передачи вперед/назад
“GEAR”

7. Запасной предохранитель

U8GKR5X0.book  Page 97  Thursday, April 12, 2012  10:55 AM

Периодическое техническое обслуживание и регулировка

98

4.

Подсоедините минусовой вывод батареи,
вкрутив болт.

5.

Установите правую боковую крышку.

ПРИМЕЧАНИЕ

Если новый предохранитель снова сразу
перегорел, предоставьте снегоход дилеру
фирмы Yamaha для технического осмотра.

Типы предохранителей:

Главный предохранитель:

40.0 А

Предохранитель системы впрыска

топлива:

10.0 А

Предохранитель фары:

20.0 А

Предохранитель сигнальной системы:

7.5 А

Предохранитель гнезда для
подключения к источнику постоянного

тока:

3.0 А

Предохранитель цепи зажигания:

20.0 А

Предохранитель вентилятора
радиатора:

15.0 А

Предохранитель электронной системы
переключения передачи вперед/назад:

4.0 А

Запасные предохранители:

20.0 А, 15.0 А, 10.0 А, 7.5 А, 4.0 А,

3.0 А

U8GKR5X0.book  Page 98  Thursday, April 12, 2012  10:55 AM

Поиск и устранение неисправностей

99

XSU12397

Двигатель проворачивается, но не
запускается

1.

Топливная система

●

Топливо не поступает в камеру
сгорания
• В баке нет топлива:

Залейте топливо.
↓

• Засорился топливопровод:

Прочистите топливопровод.
↓

• Засорился карбюратор:

Предоставьте снегоход дилеру
фирмы Yamaha для проверки.

●

Топливо поступает в камеру сгорания
• Двигатель залит:

Проверните двигатели или насухо
протрите свечи.

2.

Электрическая система

●

Слабая искра или отсутствие искры
• Свечи зажигания покрыты нагаром

или влажные:
Удалите нагар или протрите насухо
свечи зажигания. В случае
необходимости замените.
↓

• Неисправна система зажигания:

Предоставьте снегоход дилеру
фирмы Yamaha для проверки.
↓

• Неисправна система T.O.R.S.:

Отсоедините разъемы выключателя
дроссельной заслонки и соедините их
между собой в обход системы
T.O.R.S. ОСТОРОЖНО! Перед
шунтированием системы T.O.R.S.
убедитесь, что дроссельная
заслонка должным образом
возвращается в полностью
закрытое положение. Система
T.O.R.S. является важным

устройством обеспечения
безопасности; в случае ее
неисправности немедленно
предоставьте снегоход дилеру
фирмы Yamaha для ремонта.



[XWS00561]

3.

Недостаточная

●

Компрессия
• Ослабли гайки головки блока

цилиндров:
Затяните гайки должным образом.
↓

• Изношена или повреждена

прокладка:
Замените прокладку.
↓

• Изношен или поврежден поршень

или цилиндр:
Предоставьте снегоход дилеру
фирмы Yamaha для проверки.

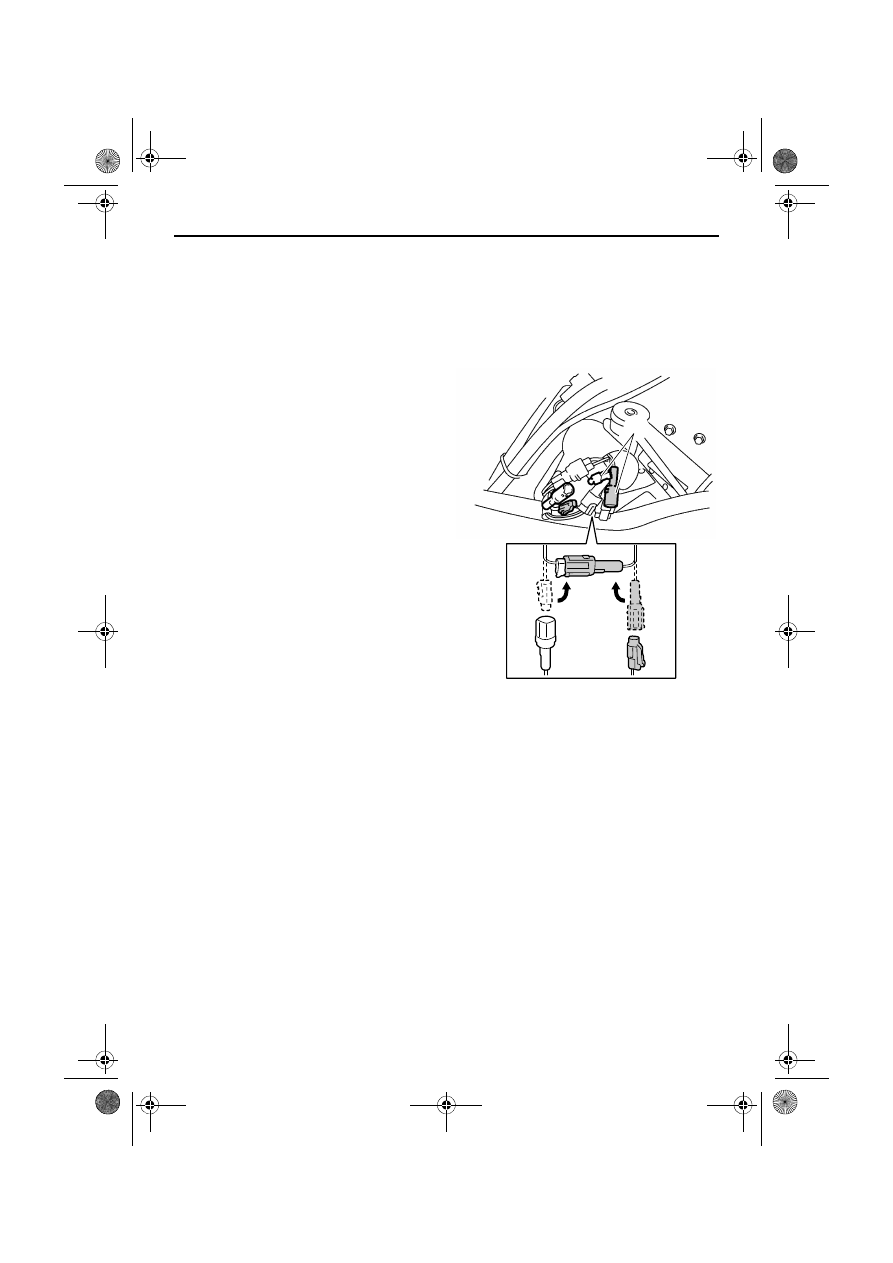

1. Разъем выключателя дроссельной заслонки

1
