Периодическое техническое обслуживание и регулировка

тормозной жидкости может означать, что
тормозные накладки изношены и/или имеется
утечка в тормозной системе; поэтому следует
проверять степень изношенности тормозных
накладок и наличие утечки в тормозной
системе. Если уровень тормозной жидкости
резко снизился, перед поездкой следует
обратиться к дилеру фирмы Yamaha для
выявления причин.

Замена тормозной жидкости

ОСТОРОЖНО

XWS00471

Замена тормозной жидкости и следующих
деталей должна производиться только
дилером фирмы Yamaha.

Замена тормозной жидкости необходима,
когда в ходе периодического технического
обслуживания или в случае повреждения или
утечки тормозной жидкости заменены
следующие компоненты.

●

Все масляные уплотнения главного
тормозного цилиндра и цилиндра суппорта

●

Тормозной шланг

XSU12144

Лыжи и полозья

Проверьте лыжи и полозья на отсутствие
износа и повреждений. В случае
необходимости замените.

ВНИМАНИЕ

XCS00560

Старайтесь при погрузке или выгрузке
снегохода, при движении по местам с
малым количеством снега или без снега не
поцарапать лыжи об острые края бетонных
покрытий, бордюрные камни и т.п. Это
повредит лыжи или ускорит их износ.

Чтобы отрегулировать параллельность
лыж

Поверните руль таким образом, чтобы
лыжи были направлены строго вперед.

Проверьте следующие параметры
установки лыж:

●

Лыжи направлены вперед.

●

Расхождение лыж (расстояние A –
расстояние B) в норме.

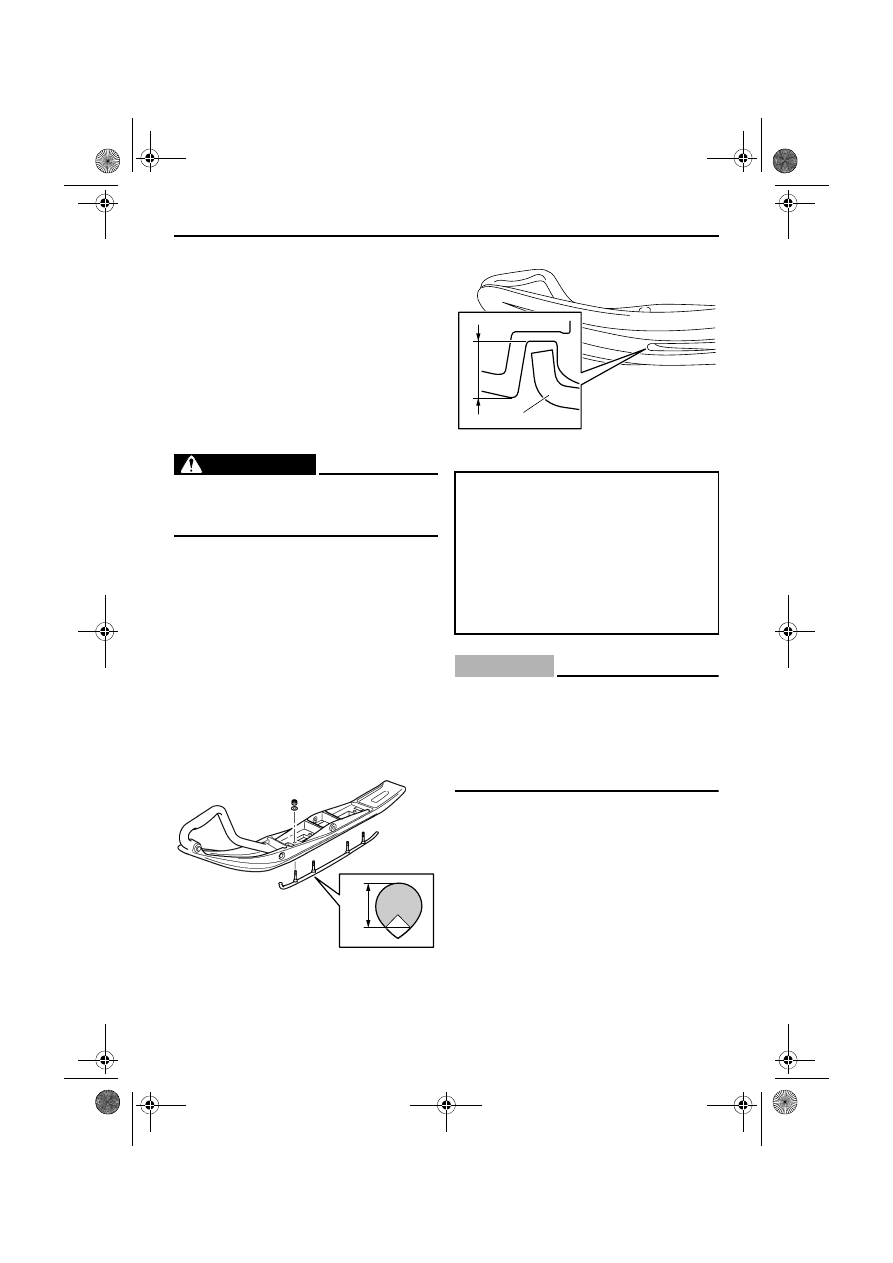

1. Предел износа полозьев

1. Предел износа лыжи
2. Полоз

Предел износа полозьев:

6.0 мм (0.24 дюйм)

Предел износа лыжи:

PZ50GT 13.0 мм (0.51 дюйм)

PZ50MP 24.0 мм (0.94 дюйм)
PZ50MT 24.0 мм (0.94 дюйм)

PZ50RT 13.0 мм (0.51 дюйм)

PZ50VT 13.0 мм (0.51 дюйм) (CAN)
PZ50VT 24.0 мм (0.94 дюйм)

(FIN)(SWE)

U8GKR5X0.book Page 88 Thursday, April 12, 2012 10:55 AM

Периодическое техническое обслуживание и регулировка

ПРИМЕЧАНИЕ

Поверните передний конец каждой лыжи
полностью внутрь, прежде чем выполнять
измерение или выравнивание.

Если расхождение лыж не соответствует
норме, обратитесь к дилеру фирмы
Yamaha.

XSU12152

Система рулевого управления

Проверьте рукоятки руля на отсутствие
чрезмерного свободного хода.

Чтобы проверить рулевую колонку

Подвигайте рукоятки вверх-вниз и
вперед-назад.

Поверните руль немного вправо и влево.

При обнаружении чрезмерного свободного
хода обратитесь к дилеру фирмы Yamaha.

XSU12176

Приводная гусеница и
направляющие гусеницы

Приводная гусеница

ОСТОРОЖНО

XWS00481

Разрушение гусеничного трака, его
креплений или разного рода обломки,
вылетающие из-под гусеницы,
представляют опасность для водителя и
окружающих. Соблюдайте следующие
правила безопасности:

●

Не разрешайте никому стоять за
снегоходом при работающем двигателе.

●

Когда необходимо поднять заднюю часть
снегохода для прокрутки гусеницы,
используйте подходящую опору под
заднюю часть. Не разрешайте никому
держать заднюю часть на весу для
прокрутки гусеницы. Не подпускайте
никого близко к вращающейся гусенице.

●

Почаще проверяйте состояние гусеницы.
Заменяйте поврежденные металлические
детали направляющих. При поломке
поддерживающих стержней или
повреждении гусеницы на глубину, на
которой становятся видимыми волокна
армирующего материала, гусеницу
необходимо заменить. В противном
случае повреждение или разрушение
трака может привести к утрате
способности снегохода к торможению,
потере управления и аварии.

Проверка приводной гусеницы

ОСТОРОЖНО

XWS00490

При обнаружении повреждения приводной
гусеницы или нарушения ее регулировки не
пользуйтесь снегоходом. Повреждение или

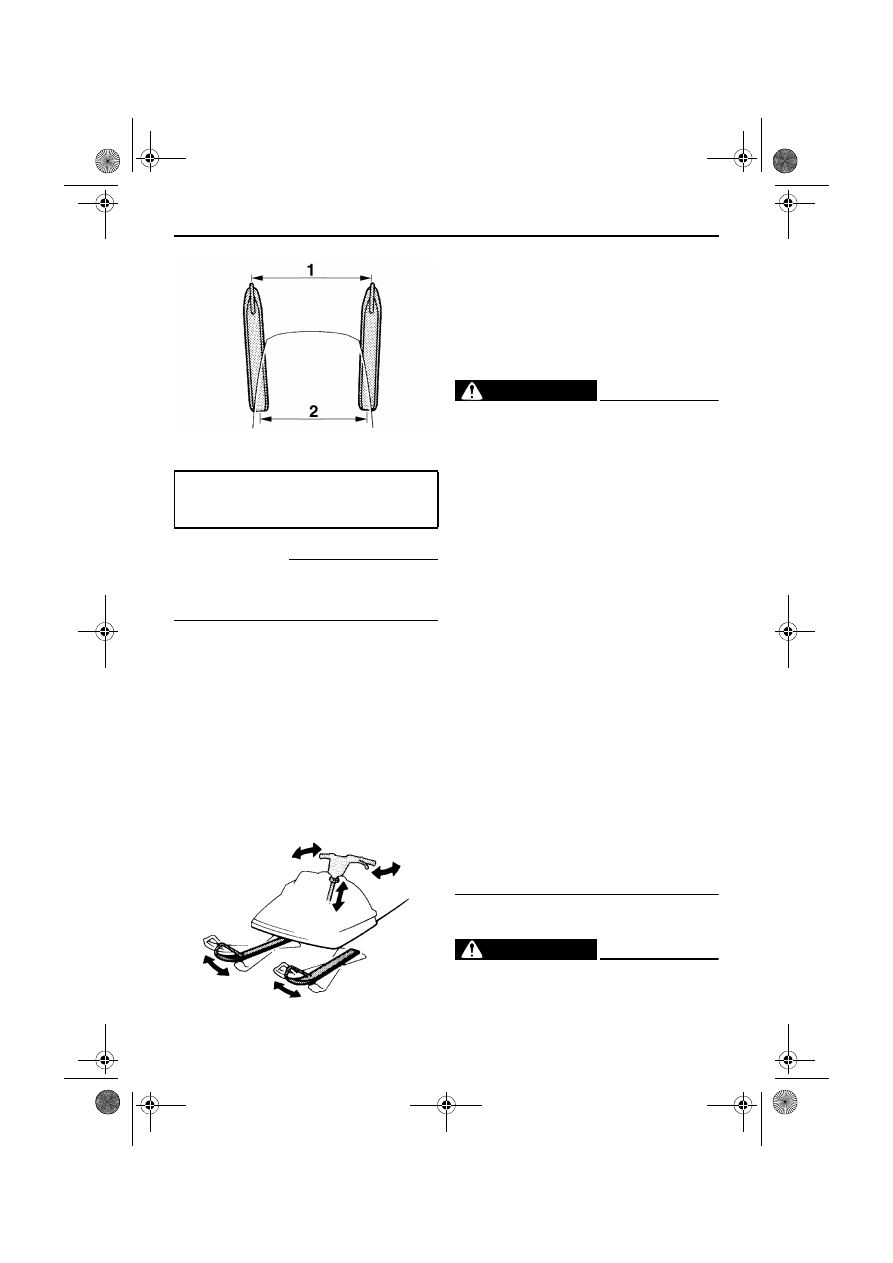

1. Расстояние A
2. Расстояние B

Расхождение лыж (расстояние A –

расстояние B):

0.0–15.0 мм (0.00–0.59 дюйм)

U8GKR5X0.book Page 89 Thursday, April 12, 2012 10:55 AM

Периодическое техническое обслуживание и регулировка

отказ приводной гусеницы может привести
к потере способности к торможению и
управления снегоходом, что может стать
причиной аварии.

Проверьте центрирование и провисание
приводной гусеницы и проверьте гусеницу на
отсутствие износа и повреждений.
В случае необходимости отрегулируйте или
замените. (Дополнительную информацию см.
в следующем разделе.)

Проверка центрирования приводной гусеницы
1.

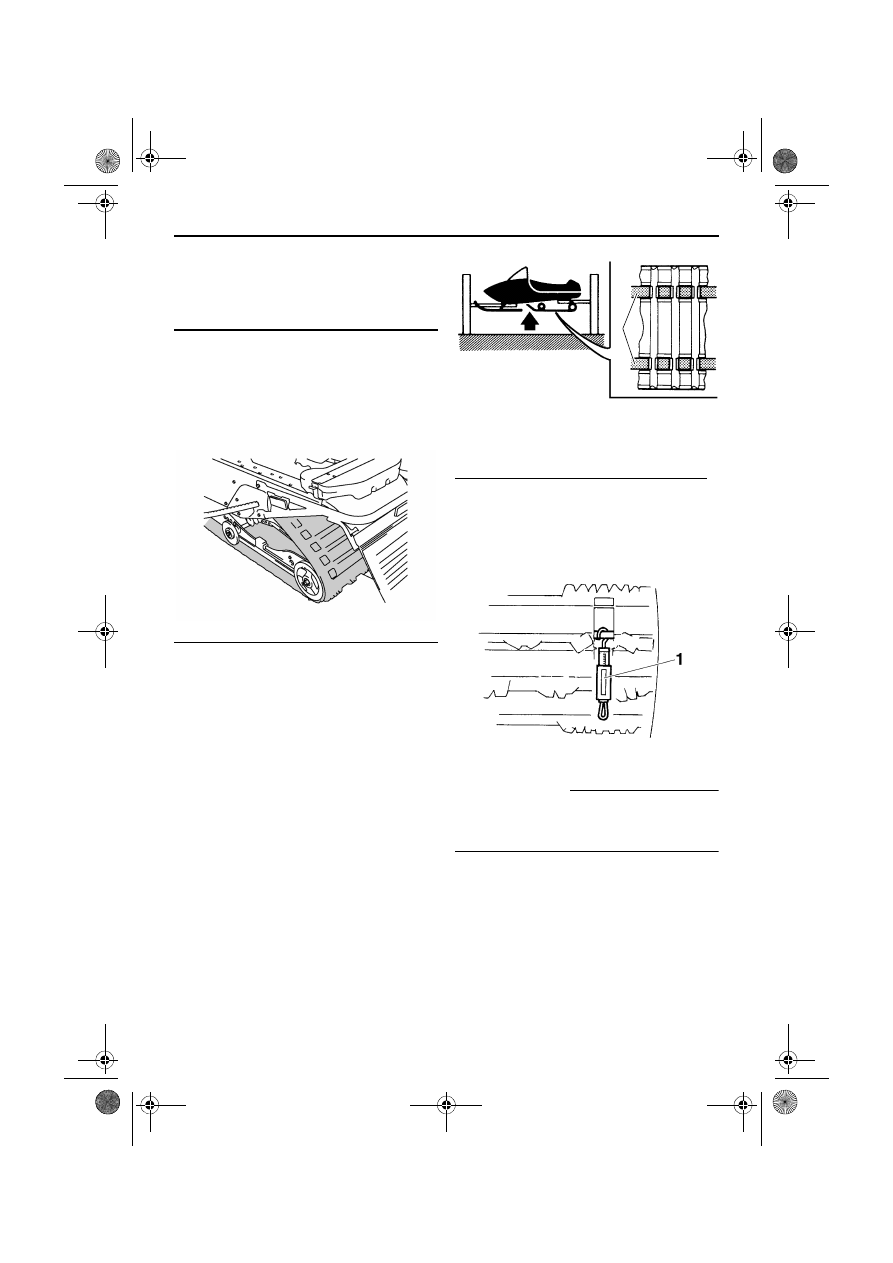

Поднимите заднюю часть снегохода и
установите ее на подходящую опору,
чтобы приподнять гусеницу над
поверхностью.

Запустите двигатель и дайте гусенице
провернуться на один или два оборота.
Выключите двигатель.

Проверьте выравнивание гусеницы
относительно направляющих. Если
центрирование отличается от указанного,
отрегулируйте приводную гусеницу.

Измерение провисания приводной гусеницы
1.

Положите снегоход набок.

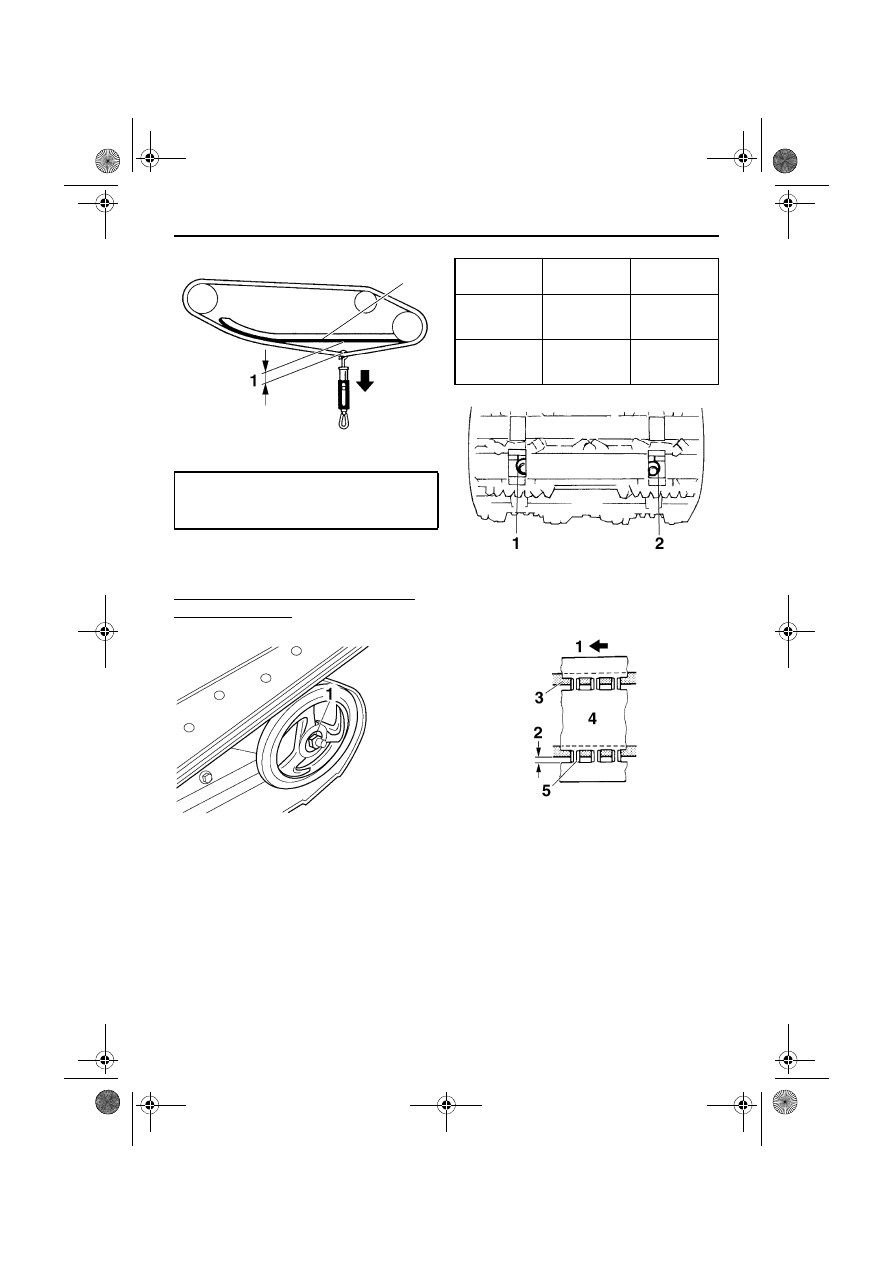

Измерьте провисание гусеницы при
помощи пружинного безмена. Потяните
за центр приводной гусеницы с усилием
100 Н (10 кгс, 22 фунт силы).

ПРИМЕЧАНИЕ

Измерьте зазор между направляющей
гусеницы и краем отверстия для гусеницы с
обеих сторон.

1. Направляющая гусеницы

1. Пружинный безмен

U8GKR5X0.book Page 90 Thursday, April 12, 2012 10:55 AM

Периодическое техническое обслуживание и регулировка

Если провисание отличается от
указанного, отрегулируйте гусеницу.

Регулировка центрирования и провисания
приводной гусеницы
1.

Ослабьте гайку задней оси.

Запустите двигатель и дайте гусенице
провернуться на один или два оборота.
Выключите двигатель.

Отцентрируйте приводную гусеницу,
поворачивая левую и правую
регулировочные гайки.

Смещена вправо

1. Провисание гусеницы
2. Направляющая гусеницы

Стандартное провисание приводной

гусеницы:

30.0–35.0 мм (1.18–1.38 дюйм)

1. Гайка задней оси

Положение

гусеницы

Смещена

вправо

Смещена

влево

Левая
регулировочная
гайка

Вывернуть

Ввернуть

Правая
регулировочная
гайка

Ввернуть

Вывернуть

1. Левая регулировочная гайка
2. Правая регулировочная гайка

1. Вперед
2. Зазор
3. Направляющая гусеницы
4. Приводная гусеница
5. Металлическая деталь направляющей

U8GKR5X0.book Page 91 Thursday, April 12, 2012 10:55 AM
