Периодическое техническое обслуживание и регулировка

92

Смещена влево

5.

Отрегулируйте провисание гусеницы в
соответствии с требуемой величиной.
ВНИМАНИЕ: Правая и левая
регулировочные гайки должны быть
повернуты на одинаковую величину.



[XCS00592]

6.

Проверьте еще раз выравнивание и
провисание. При необходимости
повторите операции с 3-й по 5-ю, пока не
будет достигнуто правильное положение
гусеницы.

7.

Опустите снегоход на землю.

8.

Затяните гайку задней оси.

Направляющие гусеницы

Проверьте направляющие на отсутствие
износа и повреждений.

Если износ направляющих достиг предела, их
необходимо заменить.

ВНИМАНИЕ

XCS00350

Чаще ездите по свежему снегу. Движение по
льду или плотно утрамбованному снегу
вызывает быстрый износ направляющих
гусеницы.

XSU12182

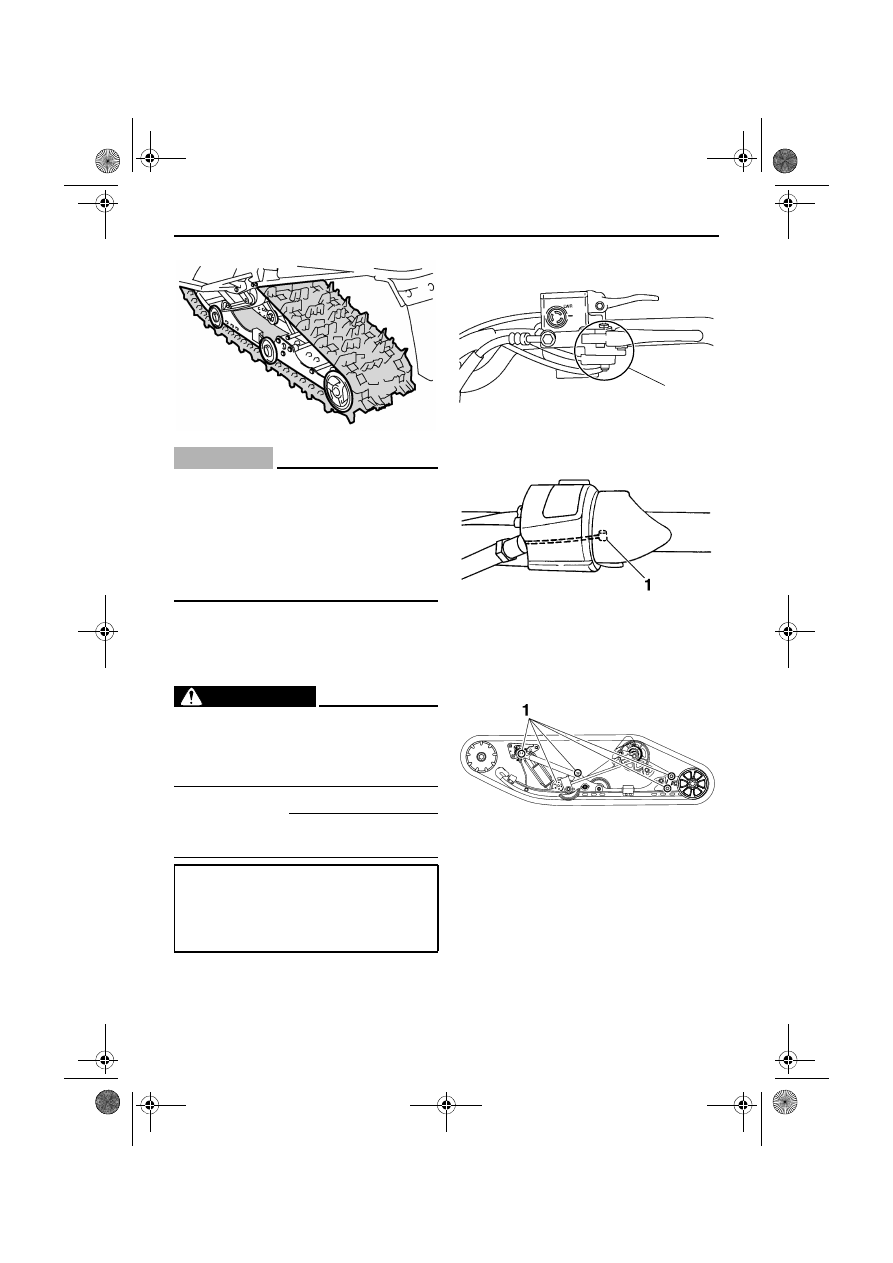

Приводная гусеница с
высокопрофильными
грунтозацепами

(PZ50MT)

Данная модель снегохода изначально
оснащена приводной гусеницей с
высокопрофильными грунтозацепами высотой
38 мм (1.5 дюйма) или более, специально
предназначенной для движения по глубокому
снегу.
В связи с этим для продления срока службы
гусеницы и ее направляющих избегайте
продолжительной езды по твердым
поверхностям, таким, как лед, утрамбованный
снег, грязь и т.п.

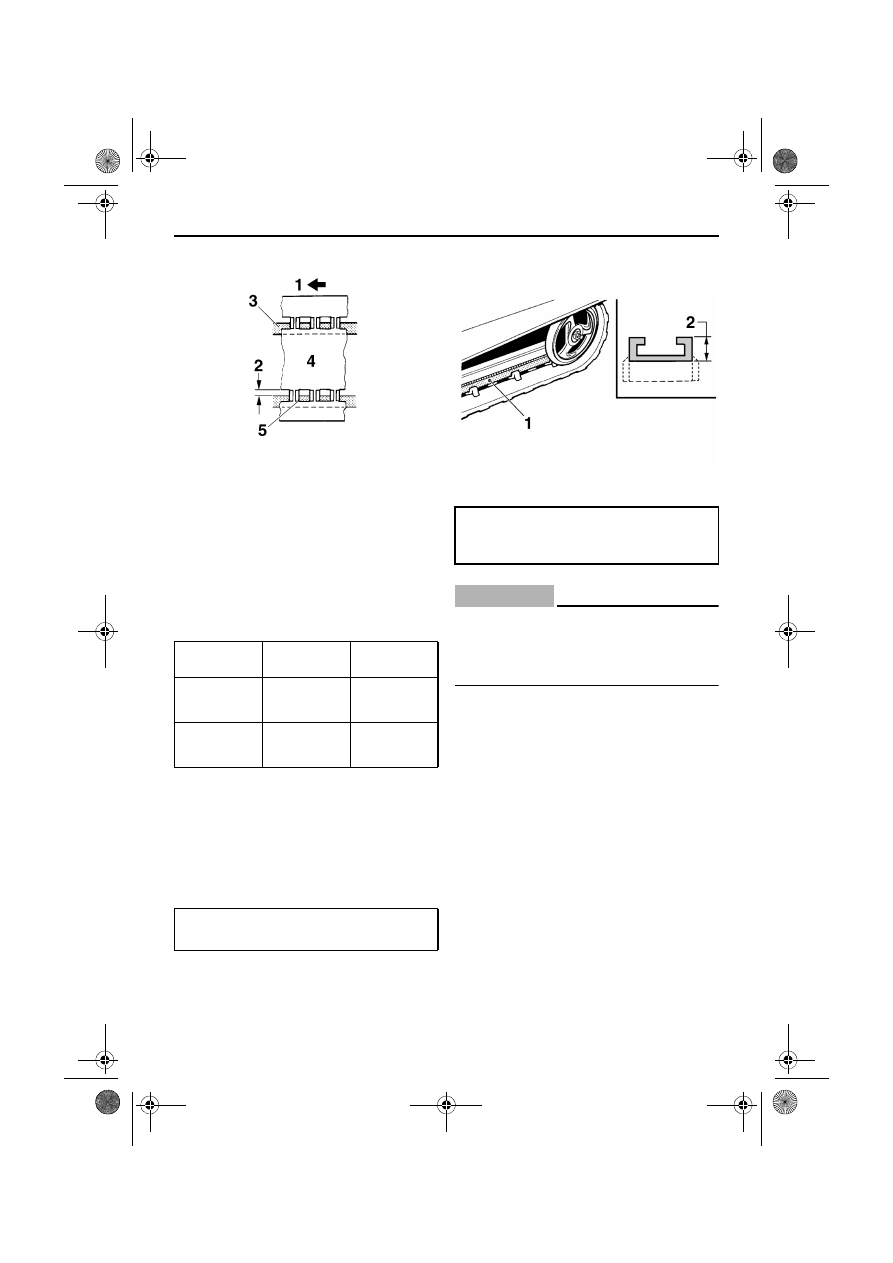

1. Вперед
2. Зазор
3. Направляющая гусеницы
4. Приводная гусеница
5. Металлическая деталь направляющей

Провисание

гусеницы

Больше

нормы

Меньше

нормы

Левая
регулировочная
гайка

Ввернуть

Вывернуть

Правая
регулировочная
гайка

Ввернуть

Вывернуть

Крутящий момент гайки задней оси:

75 Нм (7.5 м·кгс, 54 фут·фунт силы)

1. Направляющая гусеницы
2. Высота предельного износа

Высота предельного износа

направляющей гусеницы:

10.5 мм (0.41 дюйм)

U8GKR5X0.book  Page 92  Thursday, April 12, 2012  10:55 AM

Периодическое техническое обслуживание и регулировка

93

ВНИМАНИЕ

XCS00610

●

Ездите только по глубокому снегу.

●

Езда в местности с небольшим снежным
покровом, по льду, утрамбованному
снегу, грязи или траве приводит к
быстрому износу или повреждению
гусеницы и ее направляющих из-за
нехватки снега, играющего роль смазки.

XSU12198

Смазка

Смазывайте следующие места рекомендуемой
смазкой.

ОСТОРОЖНО

XWS00511

Не смазывайте трос дроссельной заслонки,
поскольку он может замерзнуть, что может
привести к потере управления. Нанесите
каплю смазки только на конец троса.

ПРИМЕЧАНИЕ

Для смазки деталей, оснащенных ниппелем
для смазки, используйте смазочный шприц.

PZ50RT / PZ50GT / PZ50MT

Смазки:

Рычаг тормоза:

Силиконовая смазка

Другие точки смазки:

Низкотемпературная смазка

1. Место смазки

1. Конец троса дроссельной заслонки

1. Ниппель для смазки

1

U8GKR5X0.book  Page 93  Thursday, April 12, 2012  10:55 AM

Периодическое техническое обслуживание и регулировка

94

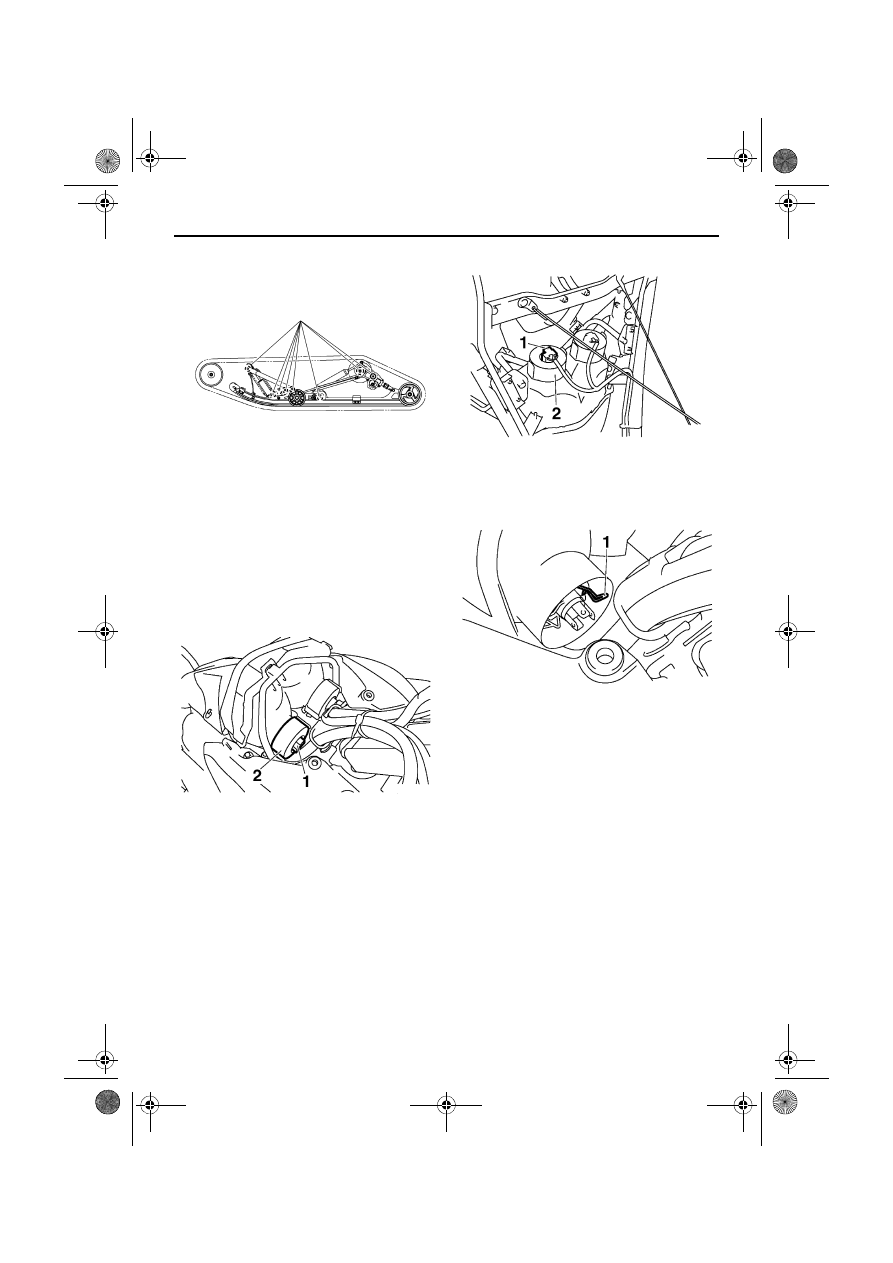

PZ50VT / PZ50MP

XSU12242

Замена лампы фары

1.

Снимите верхнюю крышку (PZ50RT /
PZ50GT / PZ50MT) или откройте капот
(PZ50VT / PZ50MP). (Порядок снятия см.
на стр. 66.)

2.

Отсоедините электрический разъем фары.

3.

Снимите крышку фары.

PZ50RT / PZ50GT / PZ50MT

PZ50VT / PZ50MP

4.

Отсоедините патрон фары, затем
извлеките перегоревшую лампу.

5.

Установите новую лампу, после чего
закрепите патрон на фаре. ВНИМАНИЕ:
Не касайтесь колбы лампы руками и не
допускайте попадания на нее масла, в
противном случае уменьшатся срок
службы и яркость лампы. При
загрязнении колбы маслом тщательно
протрите ее ветошью, смоченной
спиртом или растворителем лака.



[XCS00621]

1. Ниппель для смазки

1. Разъем фары
2. Крышка фары

1

1. Разъем фары
2. Крышка фары

1. Патрон лампы

U8GKR5X0.book  Page 94  Thursday, April 12, 2012  10:55 AM

Периодическое техническое обслуживание и регулировка

95

6.

Установите крышку фары, после чего
подсоедините разъем фары.

7.

Установите верхнюю крышку (PZ50RT /
PZ50GT / PZ50MT) или закройте капот
(PZ50VT / PZ50MP).

XSU12280

Регулировка наклона луча фары

Поворачивая регулировочные винты угла
наклона фар в ту или другую сторону,
отрегулируйте угол наклона фары. Лучи от
фары смещаются, как указано далее, в
зависимости от направления вращения
регулировочных винтов фары.

●

Направление (a): Вниз и влево

●

Направление (b): Вверх и вправо

●

Направление (c): Вниз и вправо

●

Направление (d): Вверх и влево

XSU12290

Соединения и крепежные детали

Проверьте плотность затяжки соединений и
крепежных деталей.
При необходимости подтяните их в нужном
порядке с требуемым крутящим моментом.

XSU13890

Аккумуляторная батарея

Аккумулятор находится под правой боковой
крышкой. (Порядок снятия правой боковой
крышки см. на стр. 66.)
Данная модель оснащена КРСК (клапанно-
регулируемой свинцово-кислотной)
аккумуляторной батареей. Проверять
электролит или добавлять дистиллированную
воду не нужно. Тем не менее, следует
проверять и при необходимости закручивать
соединения выводов аккумуляторной батареи.

ОСТОРОЖНО

XWS00540

Электролит батареи ядовит и опасен. Он
содержит серную кислоту и может вызвать
сильные ожоги. Не допускайте попадания
электролита на кожу, одежду или в глаза.
НЕЙТРАЛИЗАЦИЯ:

●

НАРУЖНАЯ: Смыть водой.

●

ВНУТРЕННЯЯ: Выпить большое
количество воды или молока. Затем
выпить магнезию, взбитое яйцо или
растительное масло. Немедленно
обратиться к врачу.

●

ГЛАЗА: Промывать водой в течение 15
минут, после чего немедленно обратиться
к врачу.

Батареи выделяют взрывоопасные газы.
Рядом с батарей не должны находиться
искрящие провода, открытое пламя,
зажженные сигареты и т.п. Во время
зарядки батареи или ее эксплуатации в
закрытом помещении должна быть
обеспечена достаточная вентиляция. При
работе с батареей всегда защищайте глаза.

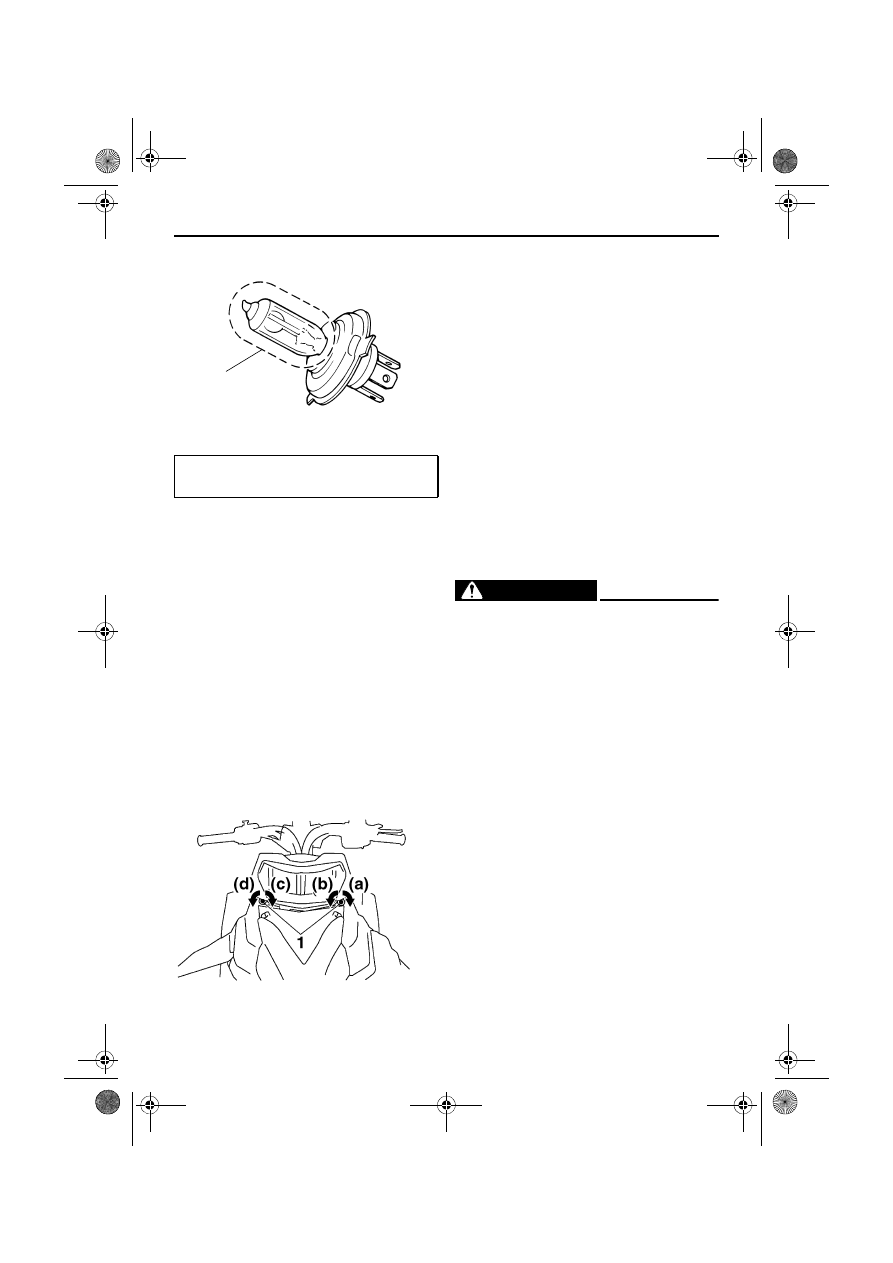

1. Не прикасаться к стеклянной части лампы.

Тип лампы:

Галогенная лампа

1. Регулировочный винт угла наклона фары

1
