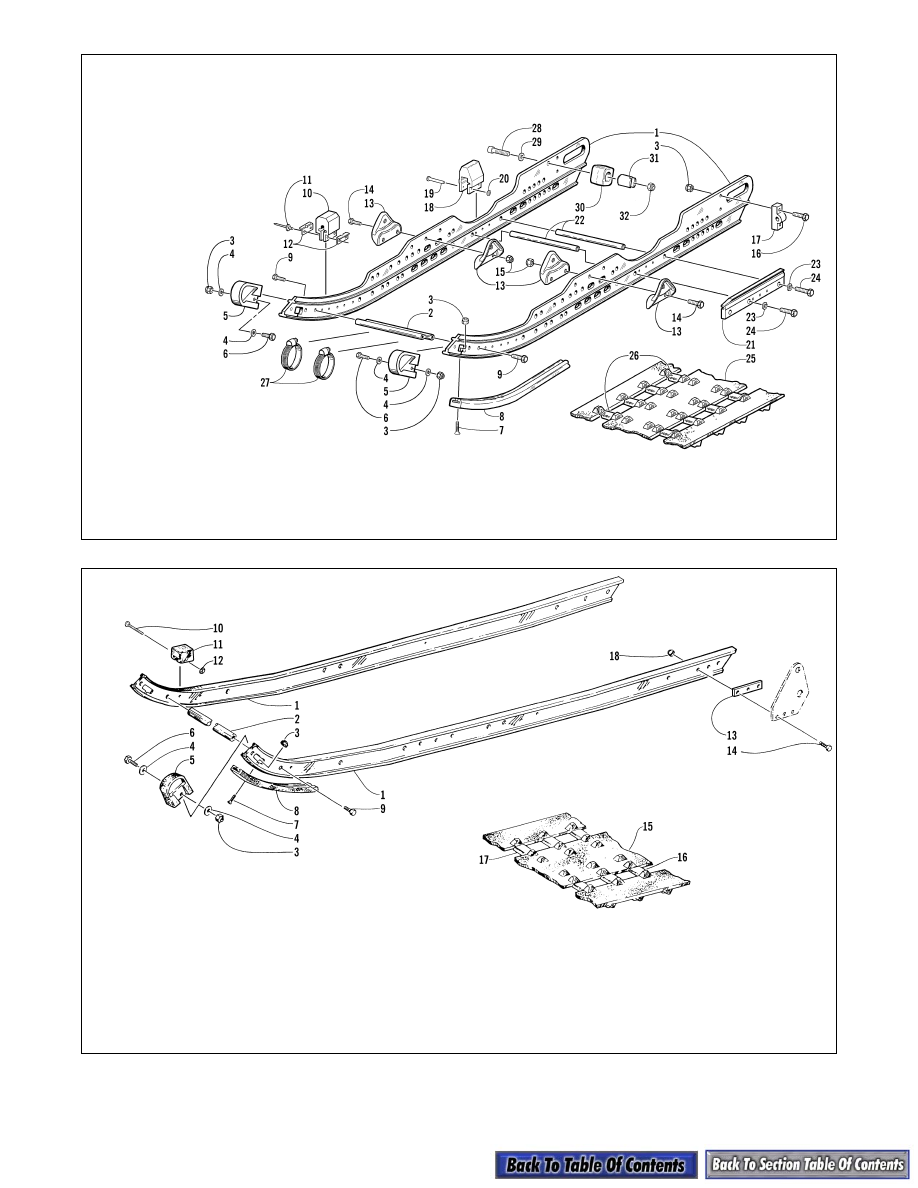

9-18

0736-615

0731-197

KEY

1. Formed Rail
2. Crossbrace
3. Lock Nut
4. Washer
5. End Cap
6. Cap Screw
7. Machine Screw
8. Wear Strip
9. Cap Screw

10. Pad
11. Rivet
12. Retaining Bracket
13. Mounting Bracket
14. Cap Screw
15. Lock Nut
16. Cap Screw
17. Adjuster
18. Pad
19. Rivet
20. Push Nut
21. Brace
22. Axle
23. Lock Washer
24. Cap Screw
25. Track Assy
26. Wear Clip w/Guide
27. Reservoir Clamp
28. Cap Screw
29. Washer
30. Coupler Block
31. Bushing

Style K

KEY

1. Formed

Rail

2. Crossbrace
3. Lock Nut
4. Washer
5. End Cap
6. Cap Screw
7. Machine Screw
8. Wear Strip
9. Cap Screw

10. Solid Rivet
11. Shock Pad
12. Push Nut
13. Rear Axle Housing Spacer
14. Cap Screw
15. Track Assy
16. Guide Clip
17. Wear Clip
18. Lock Nut

Style L

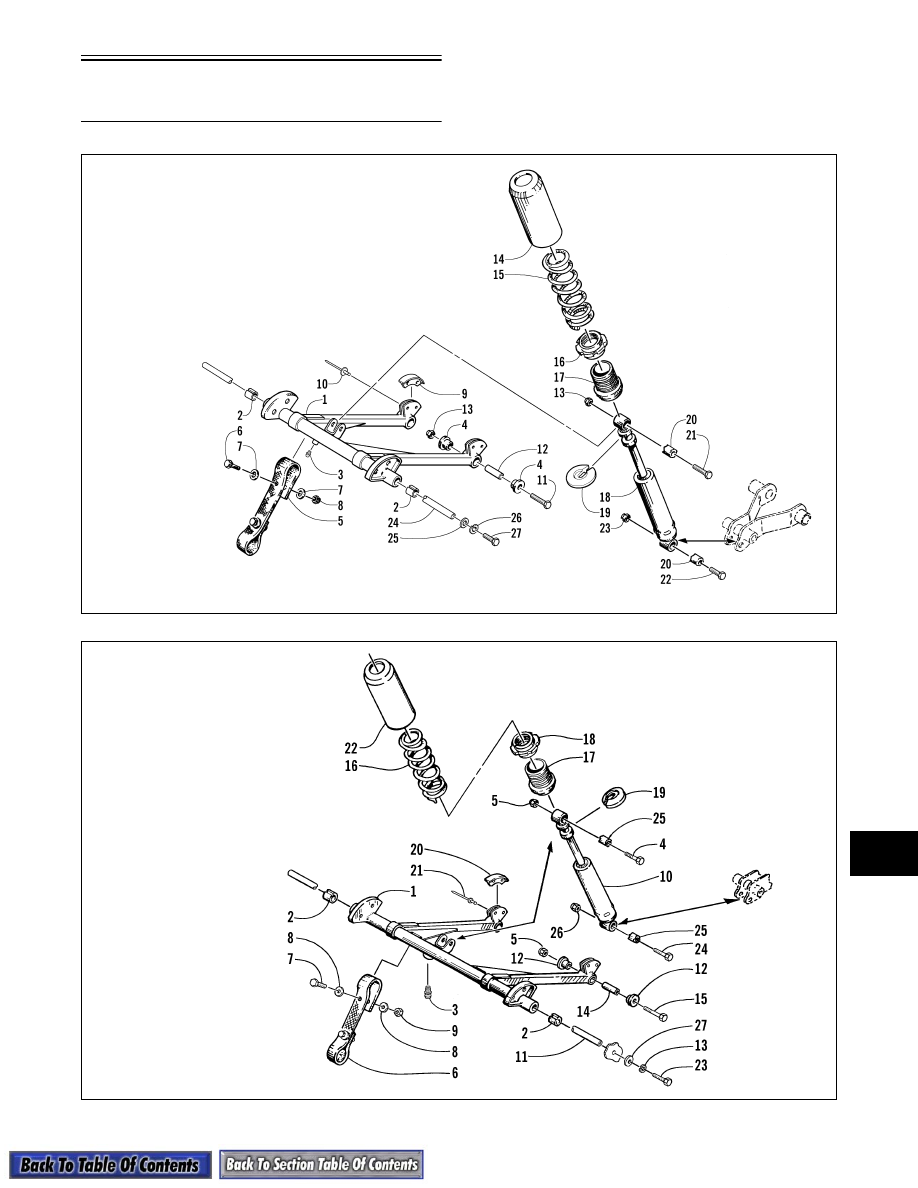

9-19

9

Front Arm

Schematics

0736-494

0736-644

KEY

1. Front Arm
2. Bearing
3. Grease Fitting
4. Bushing
5. Limiter Strap
6. Cap Screw
7. Washer
8. Lock Nut
9. Bumper

10. Rivet
11. Cap Screw
12. Spacer
13. Lock Nut
14. Cover
15. Spring
16. Retainer Nut
17. Sleeve
18. Shock Absorber
19. Retainer
20. Axle
21. Cap Screw
22. Cap Screw
23. Lock Nut
24. Axle
25. Washer
26. Lock Washer
27. Cap Screw

Style A

KEY

1. Front Suspension Arm
2. Bearing
3. Grease Fitting
4. Cap Screw
5. Lock Nut
6. Limiter Strap
7. Cap Screw
8. Washer
9. Lock Nut

10. Shock Absorber
11. Inner Carriage Axle
12. Bushing
13. Lock Washer
14. Spacer
15. Cap Screw
16. Compression Spring
17. Sleeve
18. Retainer Nut
19. Spring Retainer
20. Track Guide Bumper
21. Rivet
22. Compression Spring Cover
23. Cap Screw
24. Cap Screw
25. Serrated Axle
26. Lock Nut
27. Washer

Style B

„

NOTE: Some components illustrated in this

sub-section may vary from actual conditions.
The technician should use discretion and sound
judgment when removing and installing compo-
nents.

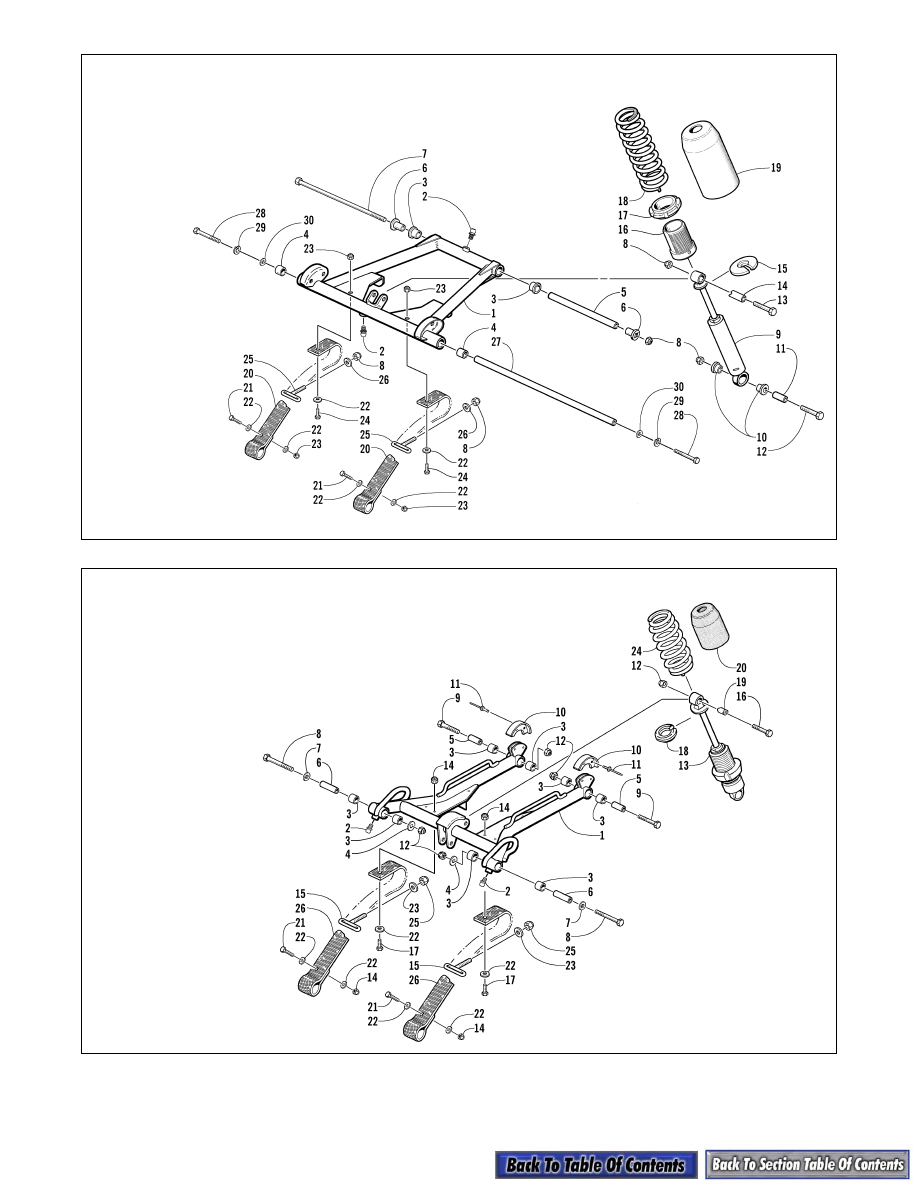

9-20

0736-515

0736-583

KEY

1. Front Arm
2. Grease Fitting
3. Bushing
4. Bearing
5. Axle Tube
6. Axle
7. Cap Screw
8. Lock Nut
9. Shock Absorber

10. Bushing
11. Axle
12. Cap Screw
13. Cap Screw
14. Axle
15. Retainer
16. Sleeve
17. Retainer Nut
18. Spring
19. Shock Cover
20. Limiter Strap
21. Cap Screw
22. Washer
23. Lock Nut
24. Cap Screw
25. Adjuster
26. Washer
27. Axle
28. Cap Screw
29. Lock Washer
30. Washer

Style C

KEY

1. Front Arm
2. Grease Fitting
3. Bushing
4. Washer
5. Spacer
6. Axle
7. Washer
8. Cap Screw
9. Cap Screw

10. Bumper
11. Rivet
12. Lock Nut
13. Shock Absorber
14. Lock Nut
15. Adjuster
16. Cap Screw
17. Cap Screw
18. Spring Retainer
19. Axle
20. Cover
21. Cap Screw
22. Washer
23. Washer
24. Spring
25. Adjuster Nut
26. Limiter Strap

Style D

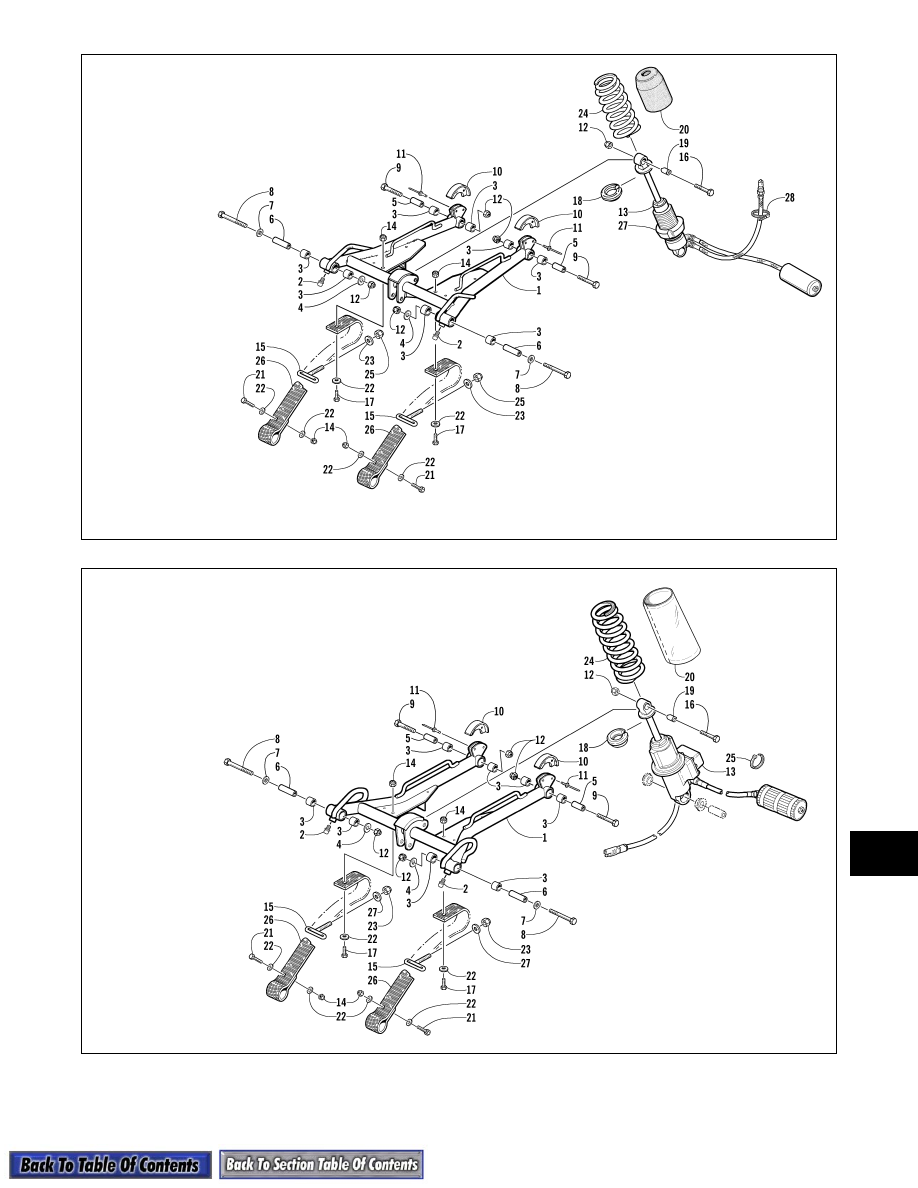

9-21

9

0736-620

0736-457

KEY

1. Front Suspension Arm
2. Grease Fitting
3. Bushing
4. Washer
5. Spacer
6. Axle
7. Washer
8. Cap Screw
9. Cap Screw

10. Bumper
11. Rivet
12. Lock Nut
13. Shock Absorber
14. Lock Nut
15. Adjuster
16. Cap Screw
17. Cap Screw
18. Retainer
19. Axle
20. Cover
21. Cap Screw
22. Washer
23. Washer
24. Spring
25. Lock Nut
26. Limiter Strap
27. Adjuster Nut
28. Cable Tie

Style E

KEY

1. Front Suspension Arm
2. Grease Fitting
3. Bushing
4. Washer
5. Spacer
6. Inner Carriage Axle
7. Washer
8. Cap Screw
9. Cap Screw

10. Bumper
11. Rivet
12. Lock Nut
13. Shock Absorber
14. Lock Nut
15. Adjuster
16. Cap Screw
17. Cap Screw
18. Retainer
19. Axle
20. Cover
21. Cap Screw
22. Washer
23. Adjuster Nut
24. Spring
25. Cable Tie
26. Limiter Strap
27. Washer

Style F
