9-10

0735-288

0737-325

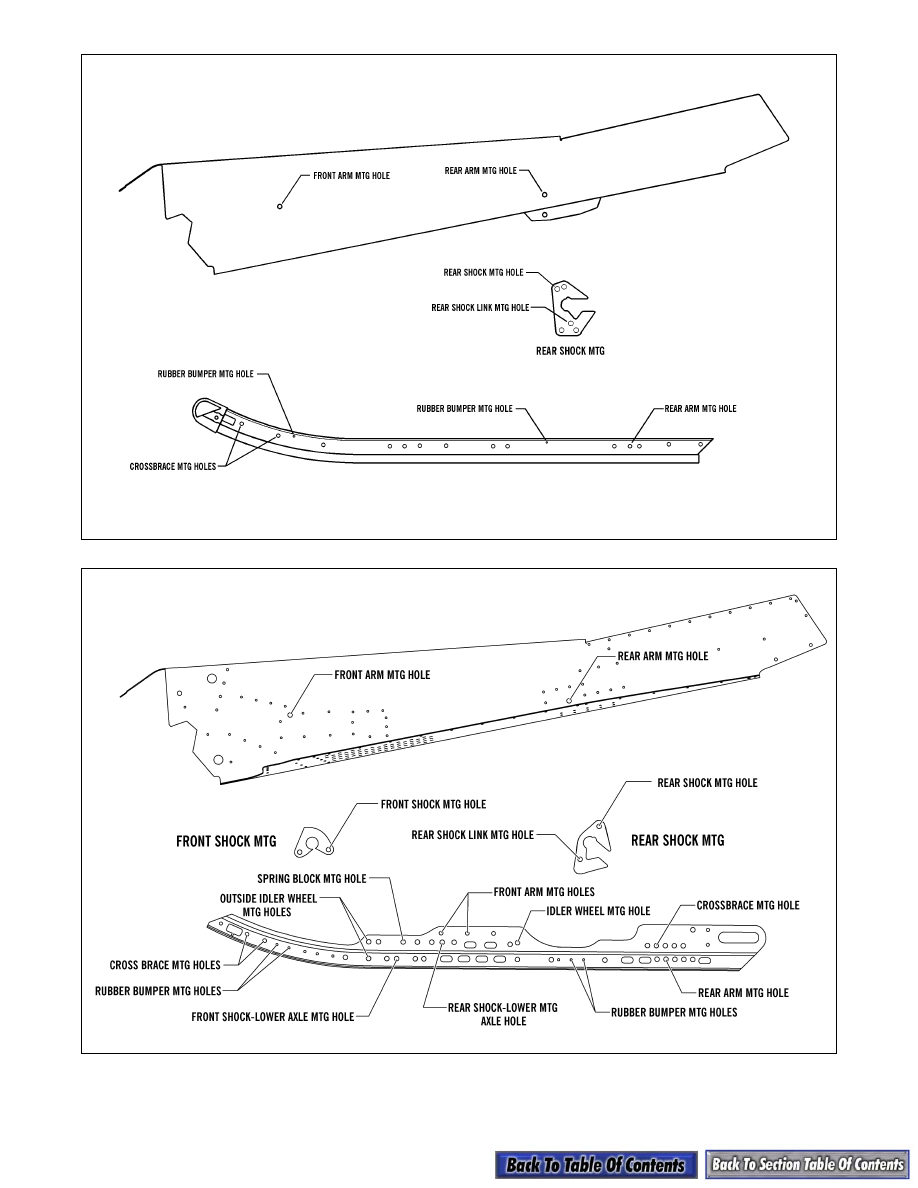

Z 370/370 es — Z 440/440 es — Z 570/570 esr

Thundercat — Z 570 SS — ZL 600 EFI SS — ZL 800 EFI SS

9-11

9

0735-309

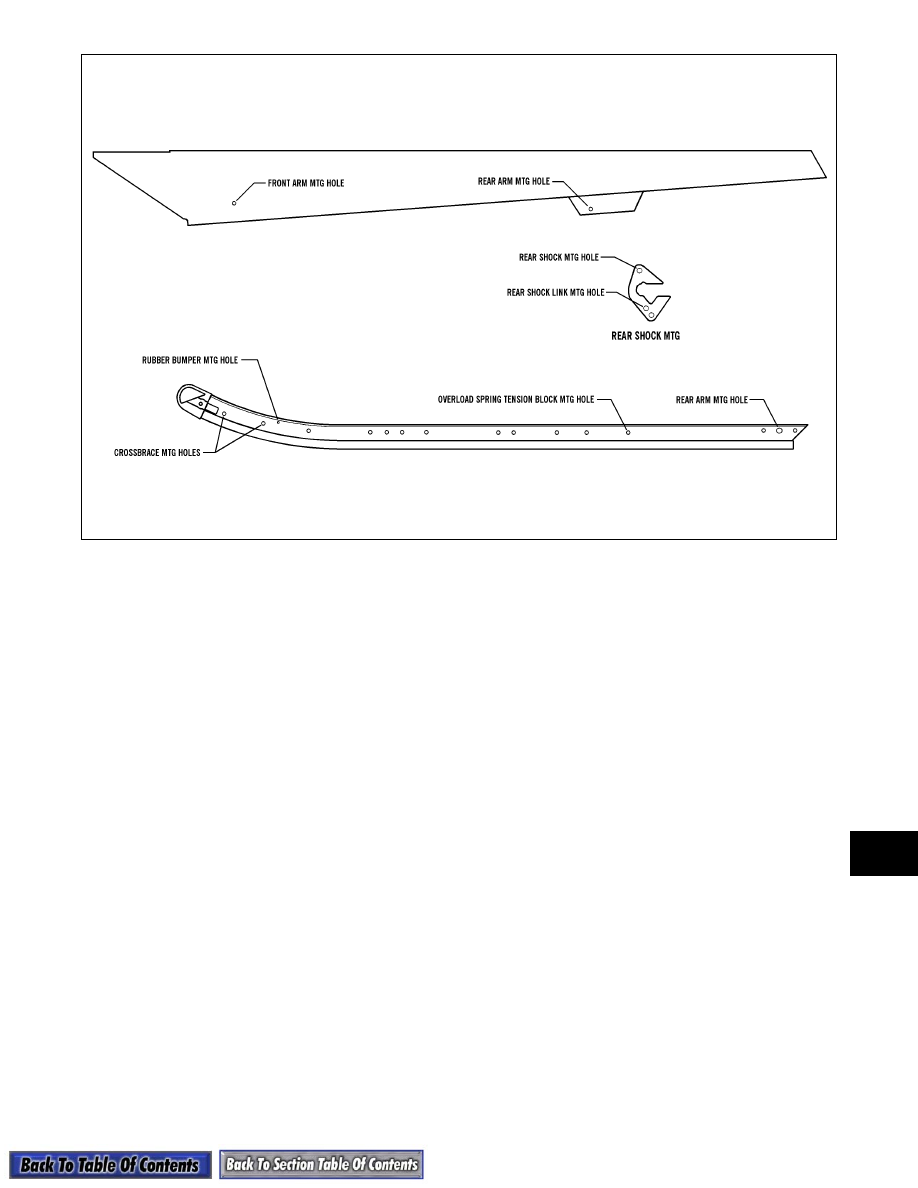

Bearcat Wide Track

9-12

Servicing Chart

This chart is designed to direct the technician to the

appropriate Skid Frame Schematics and Repair Proce-

dure for servicing the rear suspension. Select the

snowmobile model from the list and follow the chart to

attain schematic designation and repair procedure.

Snowmobile Models

Slide Rail

Style

Front Arm

Style

Rear Arm

Style

Idler Wheels

Style

Articulating

Skid Frame

Style

 Repair

Procedure

Bearcat W/T

L

B

C

B

A

4

Mountain Cat 500

D

C

F

I

N/A

3

Mountain Cat 570

D

C

F

I

N/A

3

Mountain Cat 600 EFI

D

C

F

I

N/A

3

Mountain Cat 600 EFI LE

E

D

E

H

N/A

2

Mountain Cat 800/800 EFI

E

D

E

G

N/A

3

Mountain Cat 800 LE/
800 EFI LE

I

D

E

G

N/A

2

Mountain Cat 1000

I

D

E

G

N/A

2

Pantera 550

G

C

B

C

N/A

3

Pantera 600 EFI

G

C

B

C

N/A

3

Pantera 800 EFI

G

C

B

C

N/A

3

Panther 440

G

C

B

C

N/A

3

Panther 570 esr/570 r

G

C

B

C

N/A

3

Thundercat

C

F

K

J

N/A

2

Z 370/370 es

A

A

A

A

N/A

3

Z 440/440 es

A

A

A

A

N/A

3

Z 570/570 esr

A

A

A

A

N/A

3

Z 570 SS

C

F

K

J

N/A

2

ZL 500

B

C

D

D

N/A

3

ZL 550/550 esr

B

C

D

D

N/A

3

ZL 600 EFI/600 EFI esr

B

C

D

D

N/A

3

ZL 600 EFI SS

C

F

K

J

N/A

2

ZL 600 EFI SS (EB)

C

F

H

K

N/A

2

ZL 800 EFI esr

B

C

D

D

N/A

3

ZL 800 EFI SS

C

F

K

J

N/A

2

ZR 120

H

N/A

G

L

N/A

1

ZR 500

F

D

J

E

N/A

2

ZR 500 LE (EB)

J

G

I

M

N/A

2

ZR 500 CC

K

E

J

F

N/A

2

ZR 600

F

D

J

E

N/A

2

ZR 600 EFI

F

D

J

E

N/A

2

ZR 600 EFI CC

K

E

J

F

N/A

2

ZR 800

F

D

J

E

N/A

2

ZR 800 EFI/800 EFI CC

K

E

J

F

N/A

2

ZRT 600

F

H

E

N

N/A

2

9-13

9

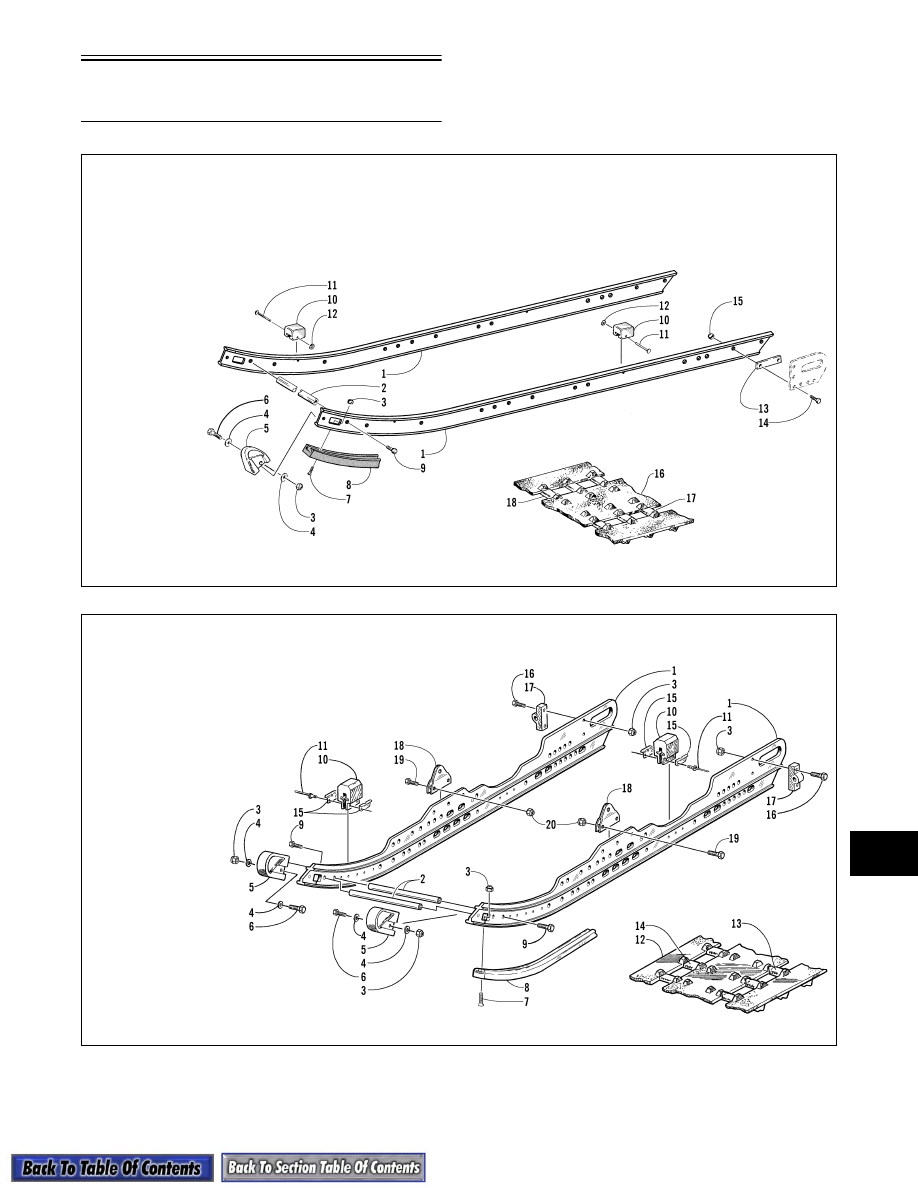

Slide Rail

Schematics

0730-954

0735-060

KEY

1. Formed Rail
2. Crossbrace
3. Lock Nut
4. Washer
5. End Cap
6. Cap Screw
7. Machine Screw
8. Wear Strip
9. Cap Screw

10. Shock Pad
11. Solid Rivet
12. Push Nut
13. Rear Axle Housing Spacer
14. Cap Screw
15. Lock Nut
16. Track Assy
17. Guide Clip
18. Wear Clip

Style A

KEY

1. Formed Rail
2. Crossbrace
3. Lock Nut
4. Washer
5. End Cap
6. Cap Screw
7. Machine Screw
8. Wear Strip
9. Cap Screw

10. Shock Pad
11. Rivet
12. Track Assy
13. Guide Clip
14. Wear Clip
15. Bracket
16. Cap Screw
17. Track Adjuster
18. Mounting Bracket
19. Cap Screw
20. Lock Nut

Style B

„

NOTE: Some components illustrated in this

sub-section may vary from actual conditions.
The technician should use discretion and sound
judgment when removing and installing compo-
nents.
