Snowmobile Arctic Cat (2000 year). Manual - part 127

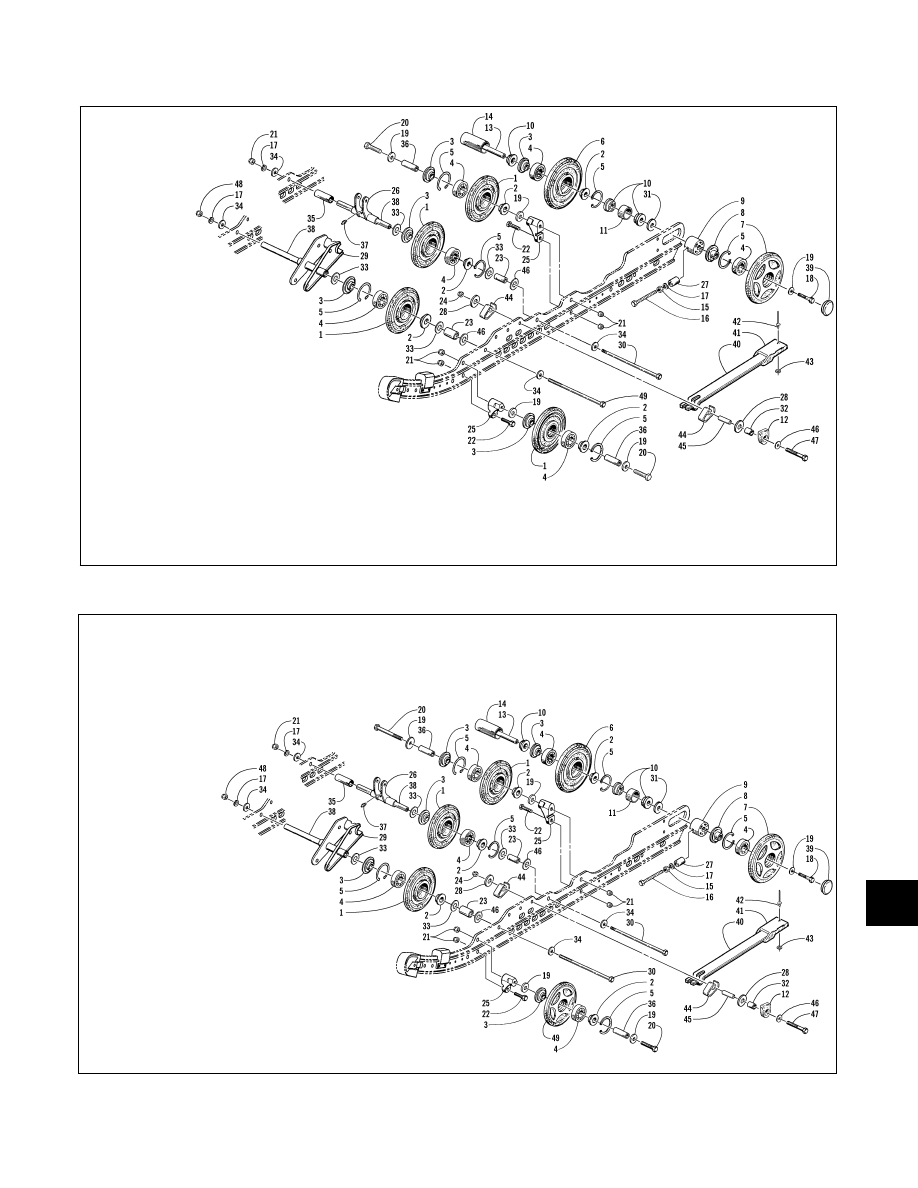

Fig. 9-50

0735-158

Fig. 9-51

0735-081

KEY

1. Idler Wheel
2. Insert
3. Insert
4. Bearing
5. Retaining Ring
6. Idler Wheel
7. Idler Wheel
8. Insert
9. Bushing

10. Spacer Bushing
11. Spacer
12. Spring Slide
13. Axle
14. Spacer
15. Nut
16. Cap Screw
17. Lock Washer
18. Cap Screw
19. Washer
20. Cap Screw
21. Lock Nut
22. Cap Screw
23. Spacer
24. Hex Nut
25. Mounting Block
26. Pivot
27. Spacer
28. Washer
29. Mounting Bracket
30. Cap Screw
31. Washer
32. Spacer
33. Washer
34. Washer

35. Spacer
36. Axle
37. Grease Fitting
38. Axle
39. Cap
40. Overload Spring Assy
41. Wear Block
42. Rivet
43. Washer
44. Retaining Clip
45. Bushing
46. Washer
47. Cap Screw
48. Lock Nut
49. Cap Screw

Style F

Style G

KEY

1. Idler Wheel
2. Insert
3. Insert
4. Bearing
5. Retaining Ring
6. Idler Wheel
7. Idler Wheel
8. Insert
9. Bushing

10. Spacer Bushing
11. Spacer
12. Spring Slide
13. Axle
14. Spacer
15. Nut
16. Cap Screw
17. Lock Washer
18. Cap Screw
19. Washer
20. Cap Screw
21. Lock Nut
22. Cap Screw
23. Spacer
24. Lock Nut
25. Mounting Block
26. Pivot
27. Spacer
28. Washer
29. Mounting Bracket
30. Cap Screw
31. Washer
32. Spacer
33. Washer
34. Washer
35. Spacer

36. Axle
37. Grease Fitting
38. Axle
39. Cap
40. Overload Spring Assy
41. Wear Block
42. Rivet
43. Washer
44. Retaining Clip
45. Bushing
46. Washer
47. Cap Screw
48. Lock Nut
49. Idler Wheel

9

9-31

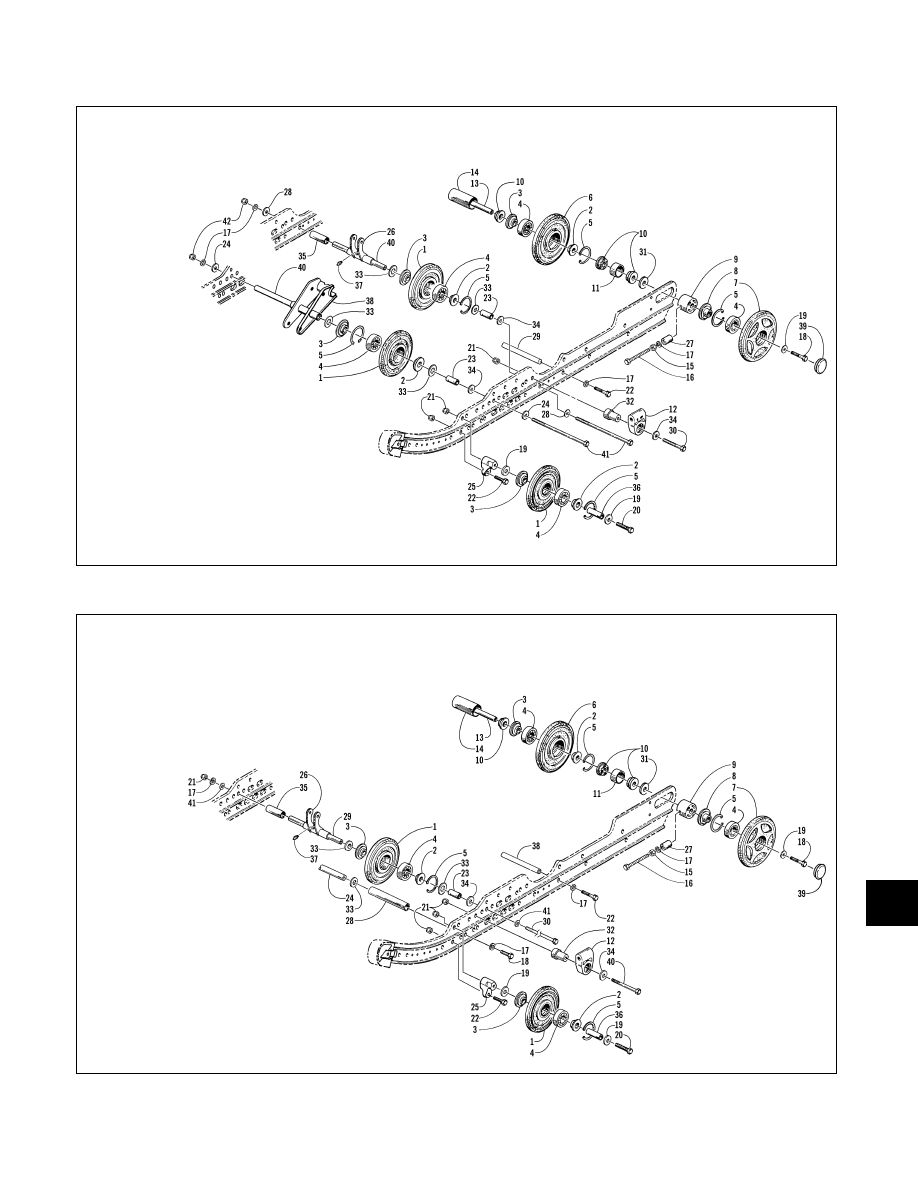

Fig. 9-52

0734-970

Fig. 9-53

0734-377

KEY

1. Idler Wheel
2. Wheel Insert
3. Wheel Insert
4. Bearing
5. Retaining Ring
6. Idler Wheel
7. Idler Wheel
8. Wheel Insert
9. Adjuster Bushing

10. Spacer Bushing
11. Spacer
12. Spring Slide
13. Axle
14. Spacer
15. Nut
16. Cap Screw
17. Lock Washer
18. Flex-Lock Nut
19. Washer
20. Cap Screw
21. Lock Nut
22. Cap Screw
23. Spacer
24. Axle
25. Mounting Block
26. Bracket
27. Spacer
28. Pivot
29. Axle
30. Cap Screw
31. Washer
32. Slide Block
33. Washer
34. Washer

35. Washer
36. Axle
37. Cap Screw
38. Cap Screw
39. Idler Wheel Cap

Style H

Style I

KEY

1. Idler Wheel
2. Wheel Insert
3. Wheel Insert
4. Bearing
5. Retaining Ring
6. Idler Wheel
7. Idler Wheel
8. Wheel Insert
9. Adjuster Bushing

10. Spacer Bushing
11. Spacer
12. Spring Slide
13. Axle
14. Spacer
15. Nut
16. Cap Screw
17. Lock Washer
18. Cap Screw
19. Washer
20. Cap Screw
21. Lock Nut
22. Cap Screw
23. Spacer
24. Axle
25. Mounting Block
26. Pivot
27. Spacer
28. Spacer
29. Axle
30. Support
31. Washer
32. Slide Block
33. Washer
34. Washer
35. Spacer

36. Axle
37. Grease Fitting
38. Idler Wheel
39. Cap Screw
40. Cap Screw
41. Washer
42. Axle
43. Cap

9-32

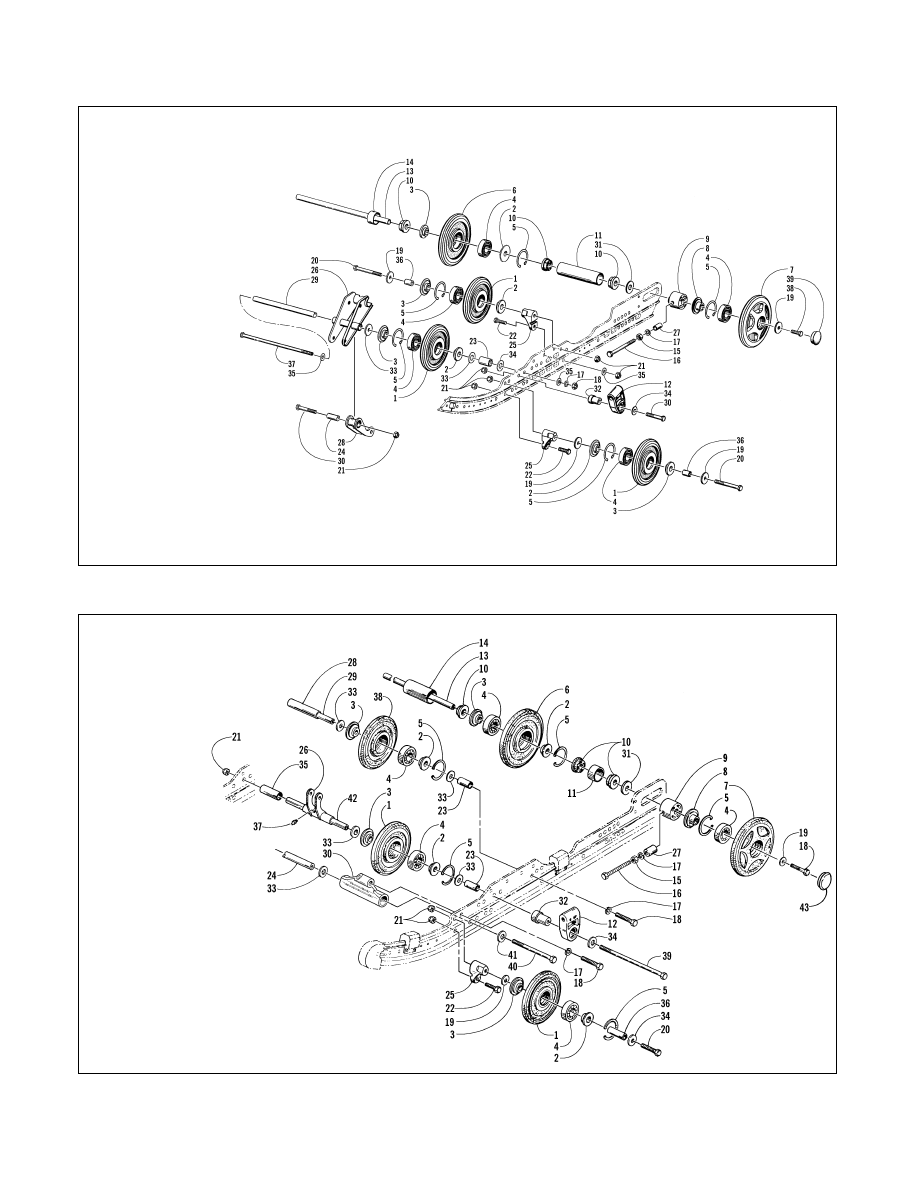

Fig. 9-54

0735-212

Fig. 9-55

0735-246

Style J

36. Axle
37. Grease Fitting
38. Mounting Bracket
39. Idler Wheel Cap
40. Axle
41. Cap Screw
42. Lock Nut

KEY

1. Idler Wheel
2. Wheel Insert
3. Wheel Insert
4. Bearing
5. Retaining Ring
6. Idler Wheel
7. Idler Wheel
8. Wheel Insert
9. Adjuster Bushing

10. Spacer Bushing
11. Spacer
12. Spring Slide
13. Axle
14. Spacer
15. Nut
16. Cap Screw
17. Lock Washer
18. Cap Screw
19. Washer
20. Cap Screw
21. Lock Nut
22. Cap Screw
23. Spacer
24. Axle
25. Mounting Block
26. Pivot
27. Spacer
28. Spacer
29. Axle
30. Cap Screw
31. Washer
32. Slide Block
33. Washer
34. Washer
35. Spacer

36. Axle
37. Grease Fitting
38. Axle
39. Idler Wheel Cap
40. Cap Screw
41. Washer

Style K

KEY

1. Idler Wheel
2. Wheel Insert
3. Wheel Insert
4. Bearing
5. Retaining Ring
6. Idler Wheel
7. Idler Wheel
8. Wheel Insert
9. Adjuster Bushing

10. Spacer Bushing
11. Spacer
12. Spring Slide
13. Axle
14. Spacer
15. Nut
16. Cap Screw
17. Lock Washer
18. Cap Screw
19. Washer
20. Cap Screw
21. Lock Nut
22. Cap Screw
23. Spacer
24. Lock Nut
25. Mounting Block
26. Pivot
27. Spacer
28. Washer
29. Axle
30. Cap Screw
31. Washer
32. Slide Block
33. Washer
34. Washer
35. Spacer

9

9-33

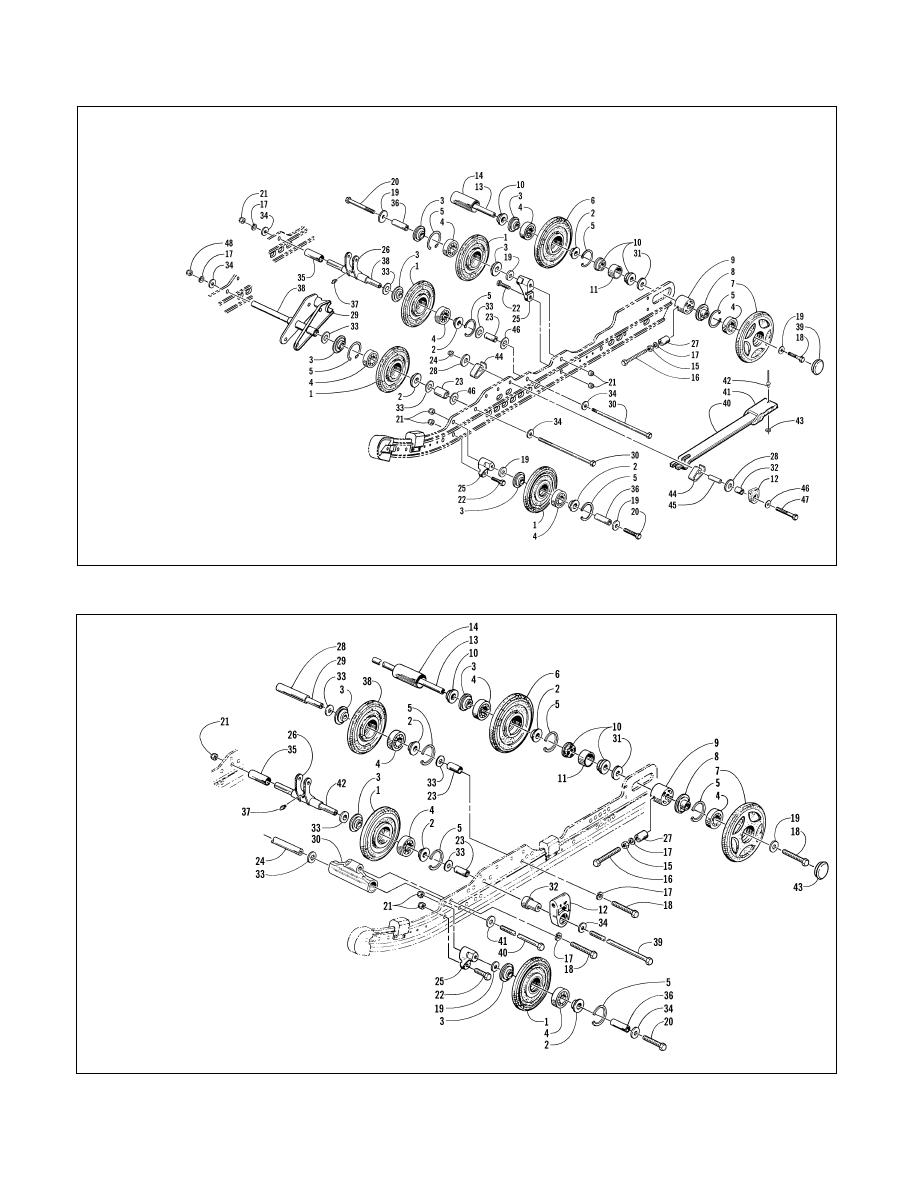

Fig. 9-56

0735-150

Fig. 9-57

0735-192

36. Axle
37. Grease Fitting
38. Axle
39. Idler Wheel Cap
40. Overload Spring
41. Wear Block
42. Rivet
43. Washer
44. Clip
45. Bushing
46. Washer
47. Cap Screw
48. Lock Nut

Style L

KEY

1. Idler Wheel
2. Wheel Insert
3. Wheel Insert
4. Bearing
5. Retaining Ring
6. Idler Wheel
7. Idler Wheel
8. Wheel Insert
9. Adjuster Bushing

10. Spacer Bushing
11. Spacer
12. Spring Slide
13. Axle
14. Spacer
15. Nut
16. Cap Screw
17. Lock Washer
18. Cap Screw
19. Washer
20. Cap Screw
21. Lock Nut
22. Cap Screw
23. Spacer
24. Lock Nut
25. Mounting Block
26. Pivot
27. Spacer
28. Washer
29. Bracket
30. Cap Screw
31. Washer
32. Spacer
33. Washer
34. Washer
35. Spacer

KEY

1. Idler Wheel
2. Wheel Insert
3. Wheel Insert
4. Bearing
5. Retaining Ring
6. Idler Wheel
7. Idler Wheel
8. Wheel Insert
9. Adjuster Bushing

10. Spacer Bushing
11. Spacer
12. Spring Slide
13. Axle
14. Spacer
15. Nut
16. Cap Screw
17. Lock Washer
18. Cap Screw
19. Washer
20. Cap Screw
21. Lock Nut
22. Cap Screw
23. Spacer
24. Axle
25. Mounting Block
26. Pivot
27. Spacer
28. Spacer
29. Axle
30. Support
31. Washer
32. Slide Block
33. Washer
34. Washer
35. Spacer

36. Axle
37. Grease Fitting
38. Idler Wheel
39. Cap Screw
40. Cap Screw
41. Washer
42. Axle
43. Cap

Style M

9-34
