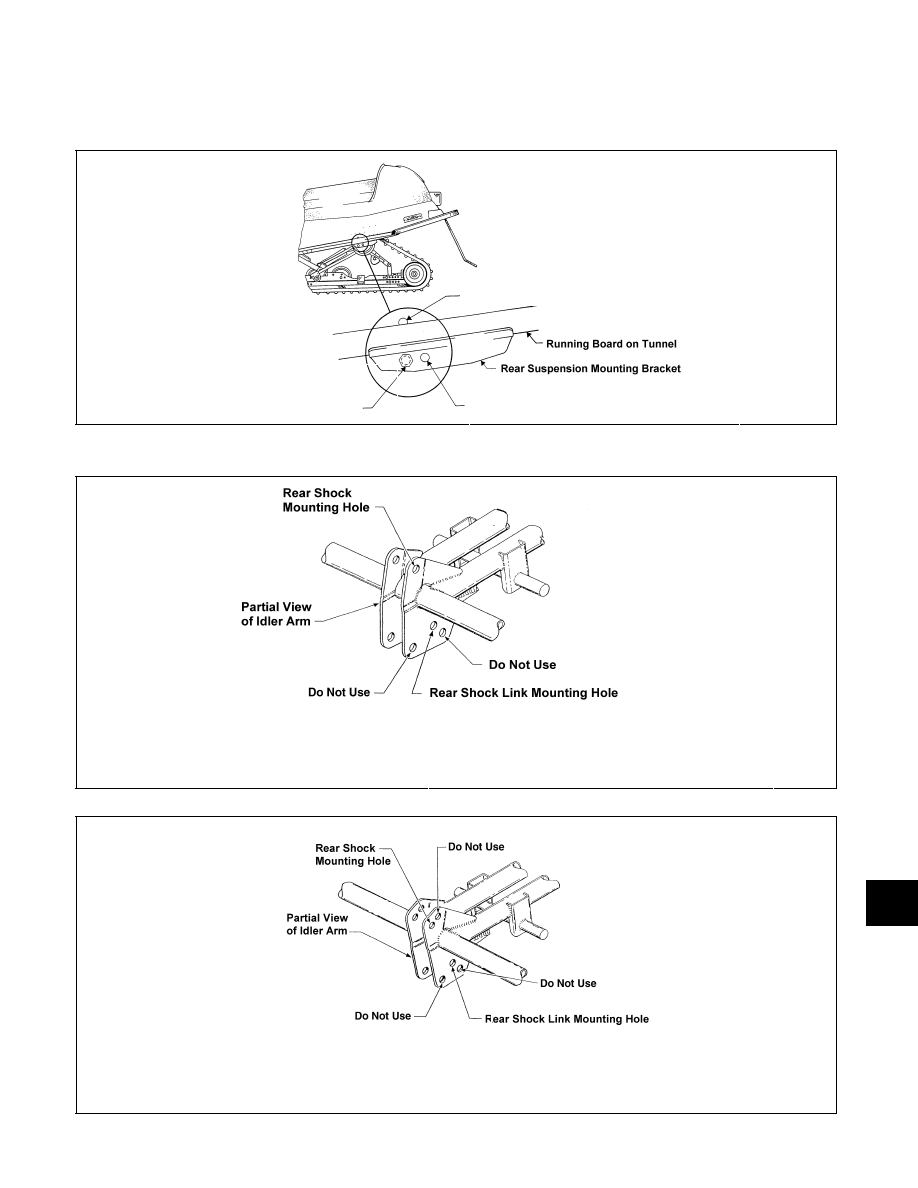

REAR SKID FRAME MOUNTING HOLES

Fig. 9-11

0733-195

REAR SHOCK LINK AND REAR SHOCK MOUNTING LOCATIONS

Fig. 9-12

733-190A

Fig. 9-13

733-190C

All other 2000 Models

Bearcat 440 II
Bearcat Wide Track
Powder Special Models*
Thundercat M/C*

Do Not Use

*In forward (121 in. track)

or rearward (136 in. track) position.

Powder Special 500 EFI/500 EFI LE

ZR 500 EFI

Powder Special 600 EFI/600 EFI LE

ZR 600

Powder Special 700/700 LE ZR 600 EFI/600 EFI LE
Thundercat

ZR 700/700 LE

Thundercat M/C

ZRT 600

ZR 500

ZRT 800

ZL 550

Panther 340

Triple Touring 600

ZL 580 EFI

Panther 440

Z 370

ZL 600

Panther 550

Z 440

ZL 700

Pantera 580 EFI

ZL 440

ZL 500 EFI

Pantera 1000

ZL 500

ZL 600 EFI

9

9-11

CHASSIS AND SKID FRAME

MOUNTING LOCATIONS

The suspensions have several possible mounting
locations in the slide rails and tunnel. However, it is
r e co m m e n d e d b y A r c t i c Ca t I n c . t h a t w h en
disassembling and assembling the suspension, all stock
mounting locations be used as shown in the following
illustrations.

It is extremely important that all stock mounting
locations be used. If any alterations to the skid
frame are made, shock absorber and suspension
damage may occur.

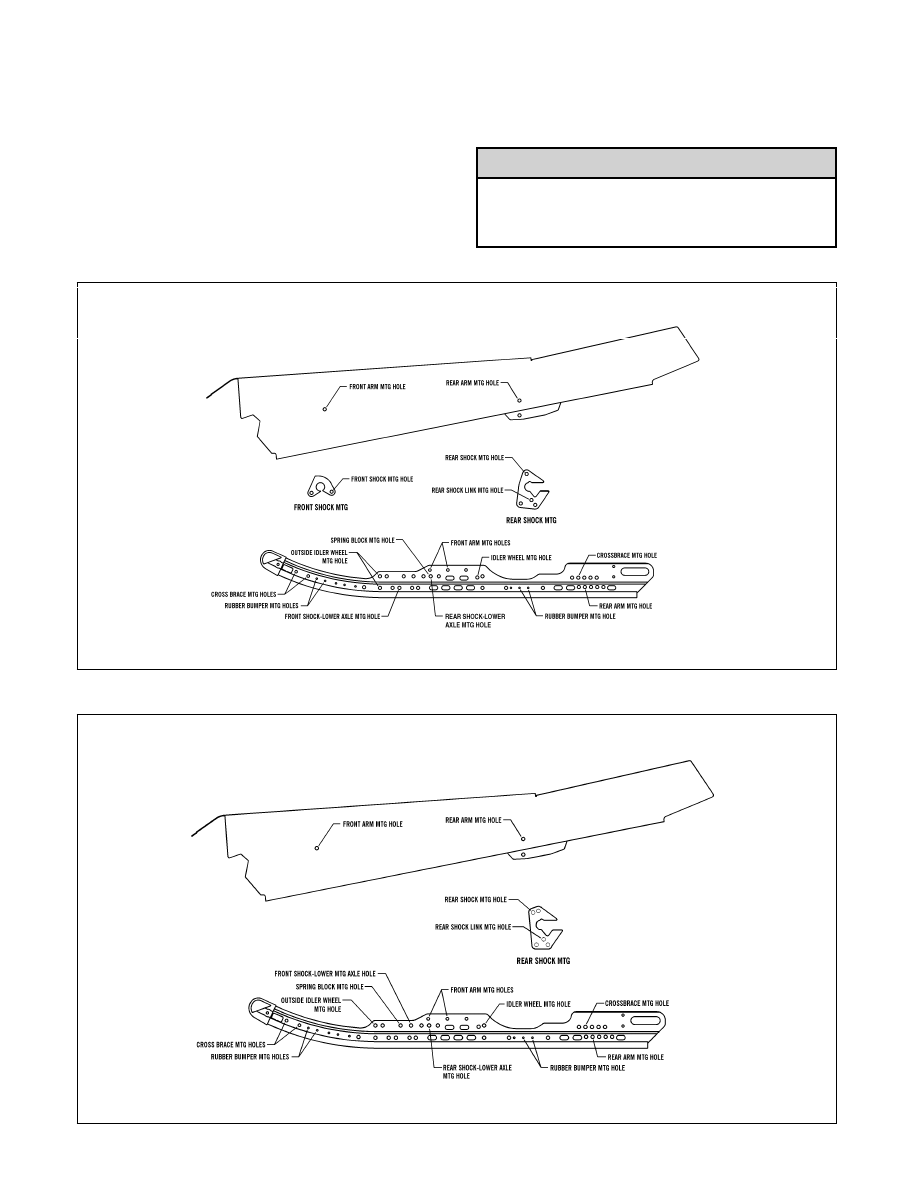

Fig. 9-14

0735-281

Fig. 9-15

0735-284

! CAUTION

Thundercat — ZR 500/500 EFI/500 EFI LE — ZR 600/600 EFI/600 EFI LE — ZR 700/700 LE — ZRT Models

ZL Models

9-12

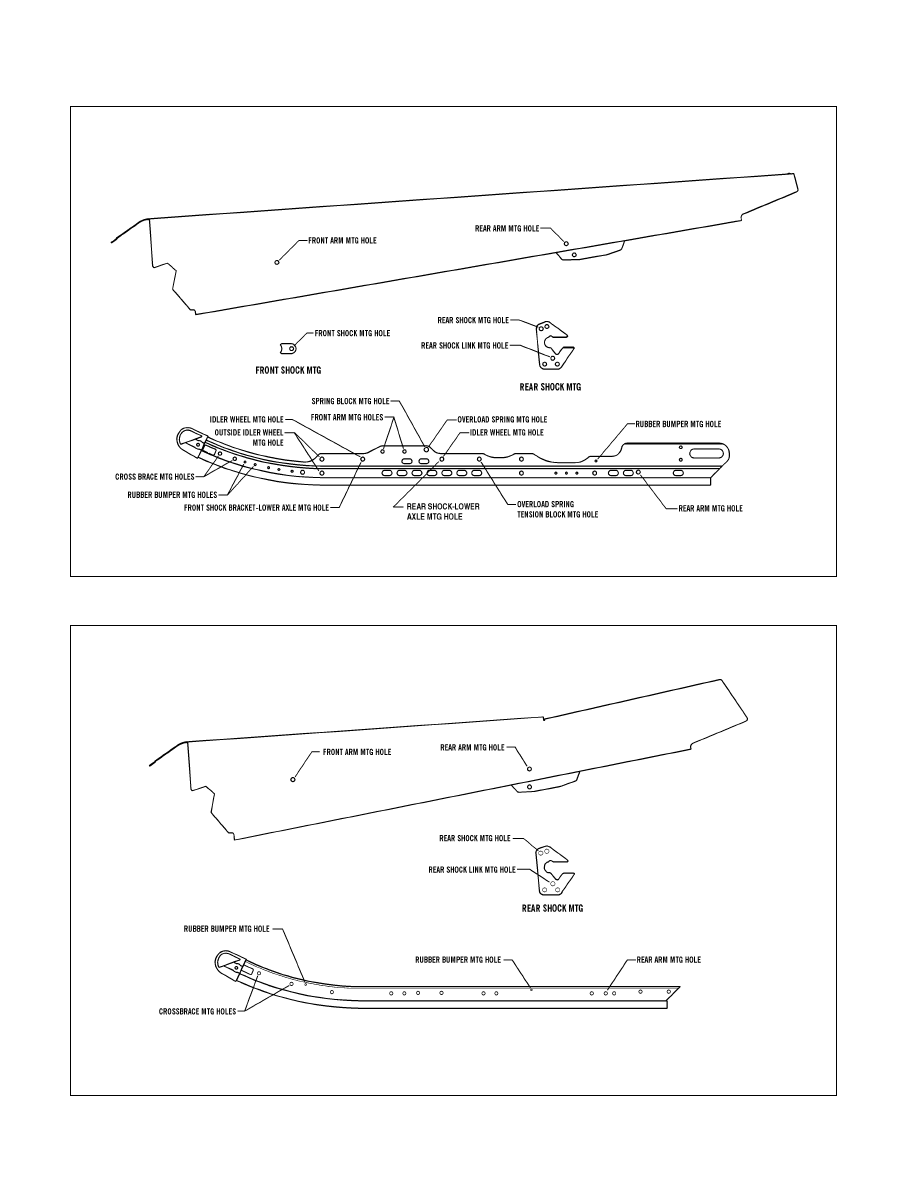

Fig. 9-16

0735-310

Fig. 9-17

0735-282

Bearcat 340 — Bearcat 440 I

Powder Special 500 EFI/500 EFI LE — Powder Special 600/600 EFI/600 EFI LE —

Powder Special 700/700 LE — Thundercat Mountain Cat

9

9-13

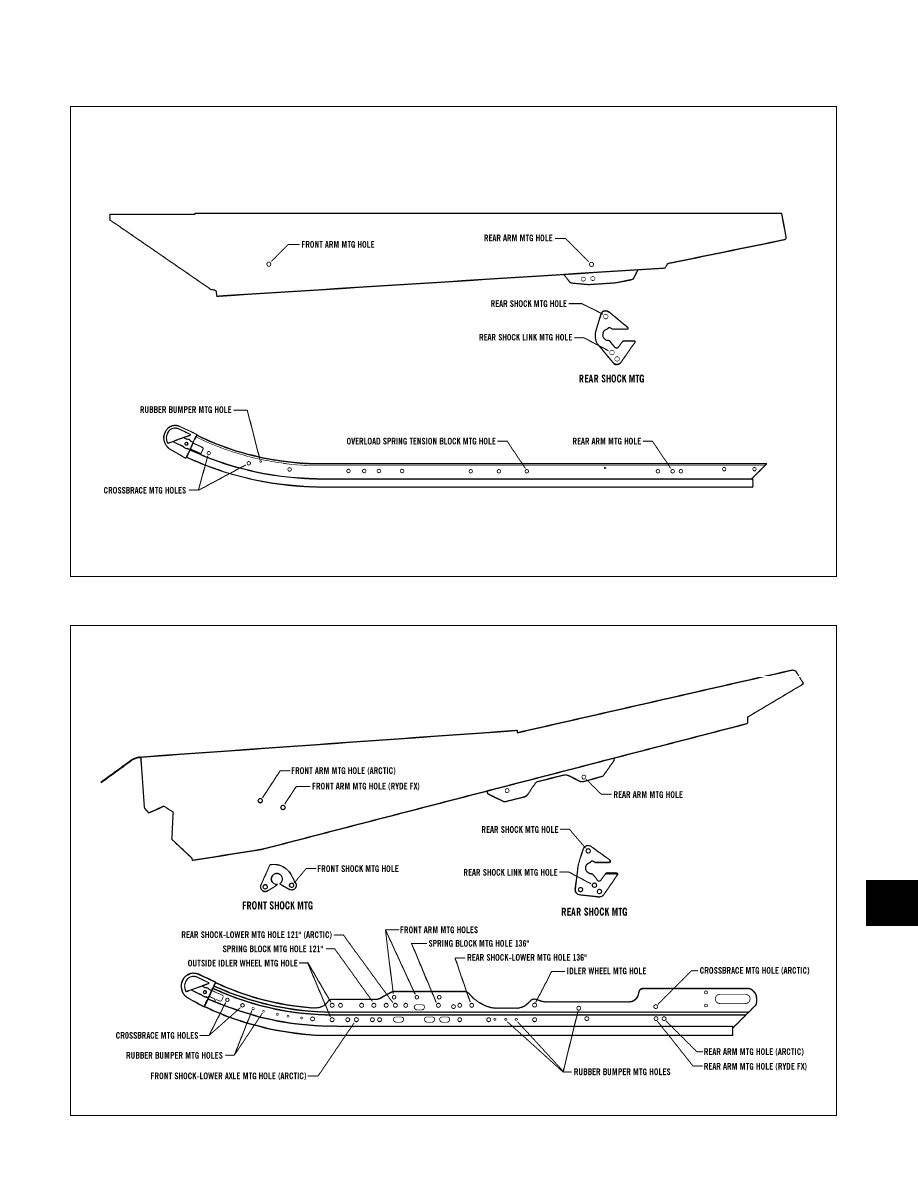

Fig. 9-18

0735-315

Fig. 9-19

0735-288

Pantera Models — Panther 550 — Triple Touring 600

Z 370 — Z 440

9-14
