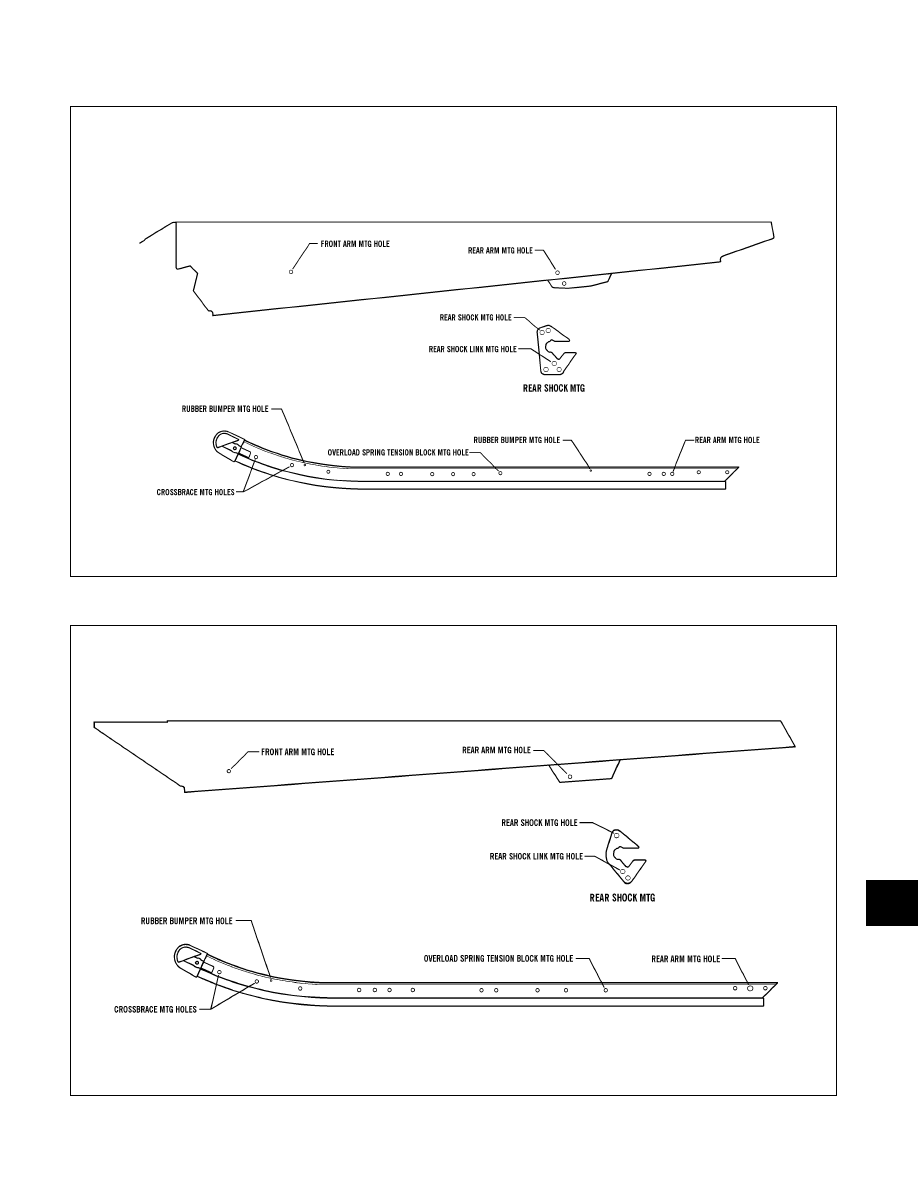

Fig. 9-20

0735-289

Fig. 9-21

0735-309

Panther 340 — Panther 440

Bearcat 440 II — Bearcat Wide Track

9

9-15

Servicing Chart

This chart is designed to direct the technician to the
appropriate Skid Frame Schematics and Repair
Procedure for servicing the rear suspension. Select the
snowmobile model from the list and follow the chart to
attain schematic designation and repair procedure.

Snowmobile Models

Slide

Rail

Style

Front

Arm

Style

Rear

Arm

Style

Idler

Wheels

Style

Articulating

Skid Frame

Style

Repair

Procedure

Bearcat 340

A

B

H

B

N/A

3

Bearcat 440 I

A

B

H

B

N/A

3

Bearcat 440 II

A

C

C

C

A

3

Bearcat W/T

A

C

D

D

B

3

Pantera 580 EFI

G

E

B

G

N/A

2

Pantera 1000

G

E

B

G

N/A

2

Panther 340

A

D

B

E

N/A

3

Panther 440

A

D

B

E

N/A

3

Panther 550

G

E

B

F

N/A

2

Powder Special 500 EFI

D

E

G

J

N/A

2

Powder Special 500 EFI LE

E

F

F

K

N/A

1

Powder Special 600

E

E

G

J

N/A

2

Powder Special 600 LE

E

F

F

K

N/A

1

Powder Special 600 EFI

E

E

G

J

N/A

2

Powder Special 600 EFI LE

E

F

F

K

N/A

1

Powder Special 700

E

F

F

K

N/A

1

Powder Special 700 LE

E

F

F

K

N/A

1

Thundercat

F

F

F

M

N/A

1

Thundercat M/C

E

F

F

K

N/A

1

Triple Touring 600

G

E

B

L

N/A

2

Z 370

A

A

A

A

N/A

3

Z 440

A

A

A

A

N/A

3

ZL 440

B

E

E

H

N/A

2

ZL 500

B

E

E

H

N/A

2

ZL 500 EFI

B

E

E

H

N/A

2

ZL 550

B

E

E

H

N/A

2

ZL 580 EFI

B

E

E

H

N/A

2

ZL 600

B

E

E

H

N/A

2

ZL 600 EFI

B

E

E

H

N/A

2

ZL 700

B

E

E

H

N/A

1

ZR 500

F

F

F

I

N/A

1

ZR 500 EFI

F

F

F

I

N/A

1

ZR 600

F

F

F

I

N/A

1

ZR 600 EFI

F

F

F

I

N/A

1

ZR 600 EFI LE (Clicker)

C

H

F

I

N/A

1

ZR 600 EFI LE (Reverse)

F

F

F

I

N/A

1

ZR 700

F

F

F

I

N/A

1

ZR 700 LE (Clicker)

C

G

F

I

N/A

1

ZR 700 LE (Reverse)

F

F

F

I

N/A

1

ZRT 600

F

F

F

M

N/A

1

ZRT 800

F

F

F

M

N/A

1

9-16

Slide Rail

Schematics

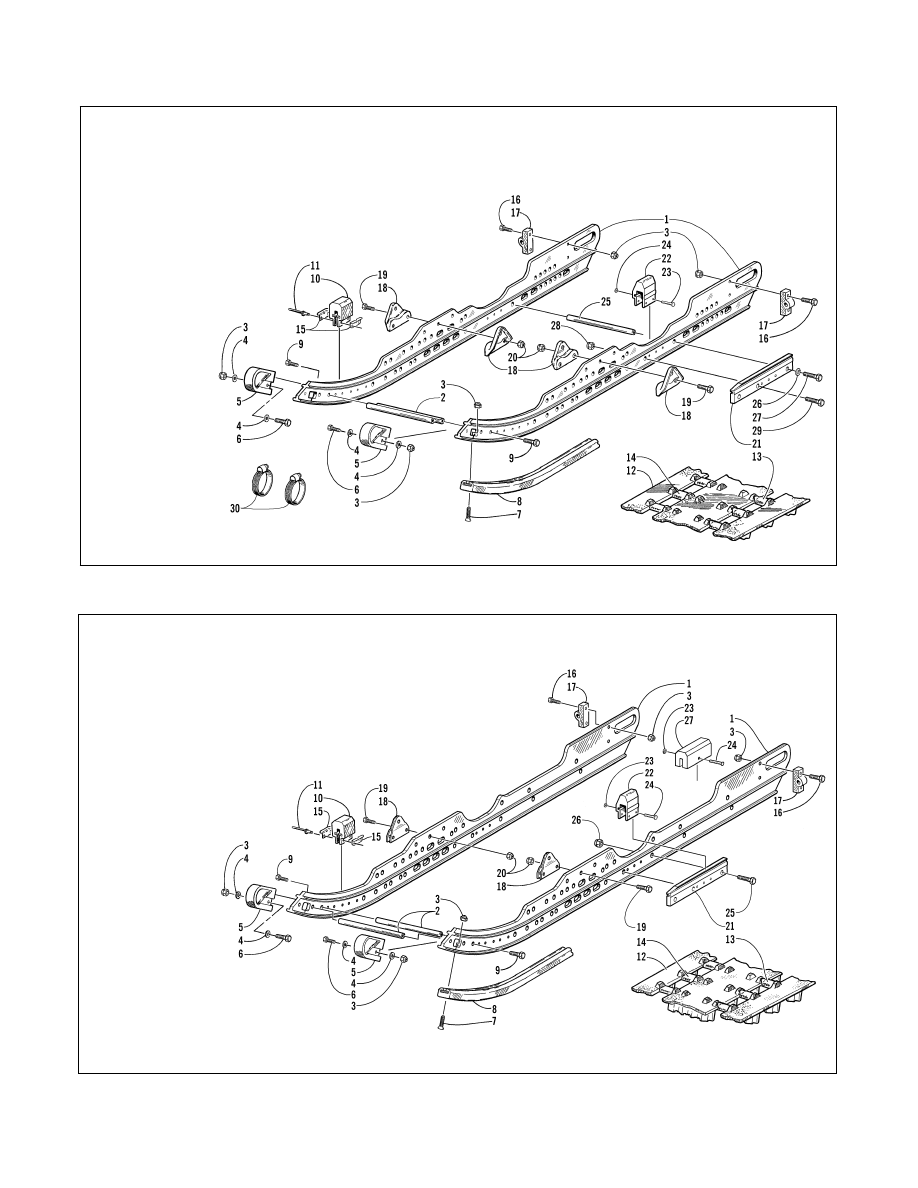

Fig. 9-22

0730-954

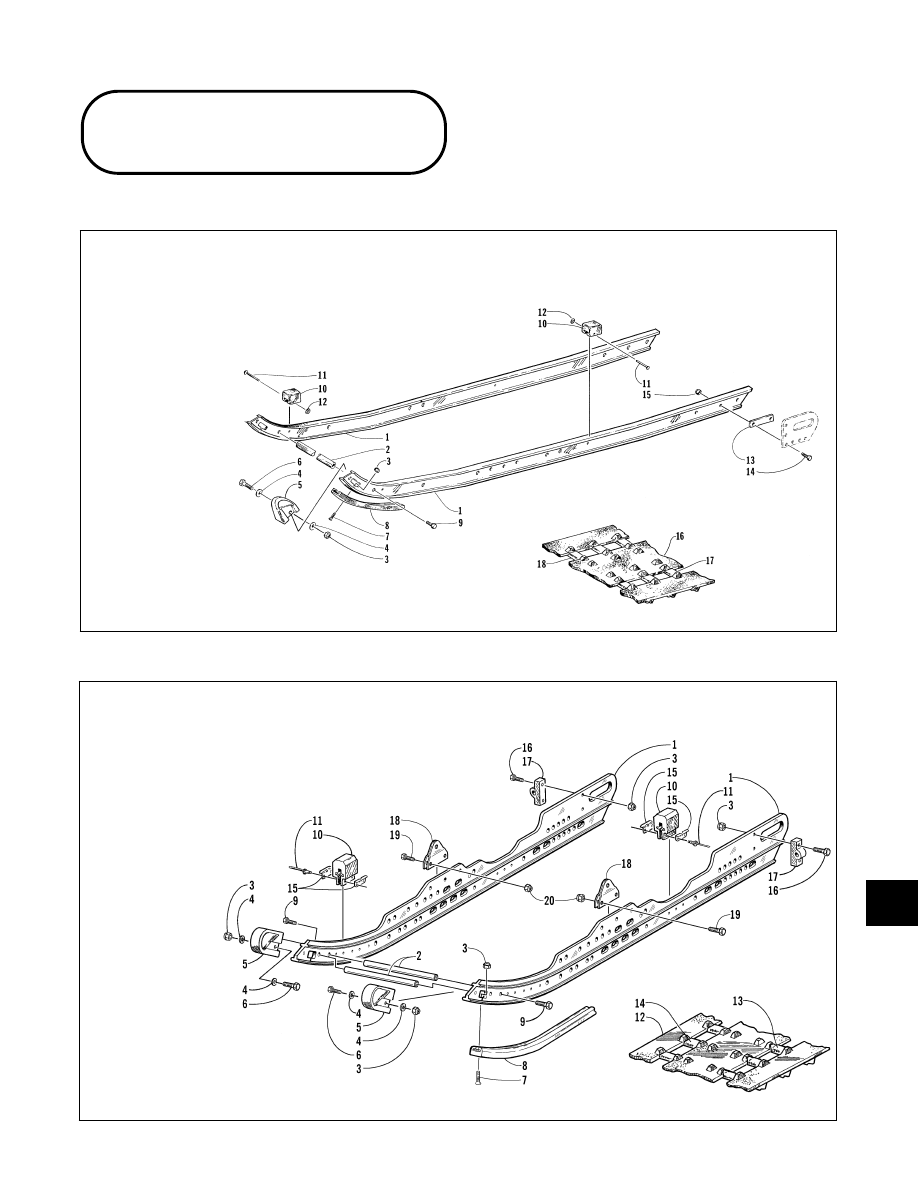

Fig. 9-23

0735-060

KEY

1. Formed Rail
2. Crossbrace
3. Lock Nut
4. Washer
5. End Cap
6. Cap Screw
7. Machine Screw
8. Wear Strip
9. Cap Screw

10. Shock Pad
11. Solid Rivet
12. Push Nut
13. Rear Axle Housing Spacer
14. Cap Screw
15. Lock Nut
16. Track Assy
17. Guide Clip
18. Wear Clip

Style A

KEY

1. Formed Rail
2. Crossbrace
3. Lock Nut
4. Washer
5. End Cap
6. Cap Screw
7. Machine Screw
8. Wear Strip
9. Cap Screw

10. Shock Pad
11. Rivet
12. Track Assy
13. Guide Clip
14. Wear Clip
15. Bracket
16. Cap Screw
17. Track Adjuster
18. Mounting Bracket
19. Cap Screw
20. Lock Nut

Style B

9

9-17

Fig. 9-24

0735-257

Fig. 9-25

0735-262

KEY

1. Formed Rail
2. Crossbrace
3. Lock Nut
4. Washer
5. End Cap
6. Cap Screw
7. Machine Screw
8. Wear Strip
9. Cap Screw

10. Pad
11. Rivet
12. Track Assy
13. Guide Clip
14. Wear Clip
15. Retaining Bracket
16. Cap Screw
17. Adjuster
18. Mounting Bracket
19. Cap Screw
20. Lock Nut
21. Brace
22. Pad
23. Rivet
24. Push Nut
25. Axle
26. Lock Washer
27. Cap Screw
28. Lock Nut
29. Cap Screw
30. Reservoir Clamp

Style C

KEY

1. Formed Rail
2. Crossbrace
3. Lock Nut
4. Washer
5. End Cap
6. Cap Screw
7. Machine Screw
8. Wear Strip
9. Cap Screw

10. Shock Pad
11. Rivet
12. Track Assy
13. Guide Clip
14. Wear Clip
15. Retaining Bracket
16. Cap Screw
17. Track Adjuster
18. Mounting Bracket
19. Cap Screw
20. Nut
21. Brace
22. Shock Pad
23. Push Nut
24. Rivet
25. Cap Screw
26. Lock Nut
27. Shock Pad

Style D
