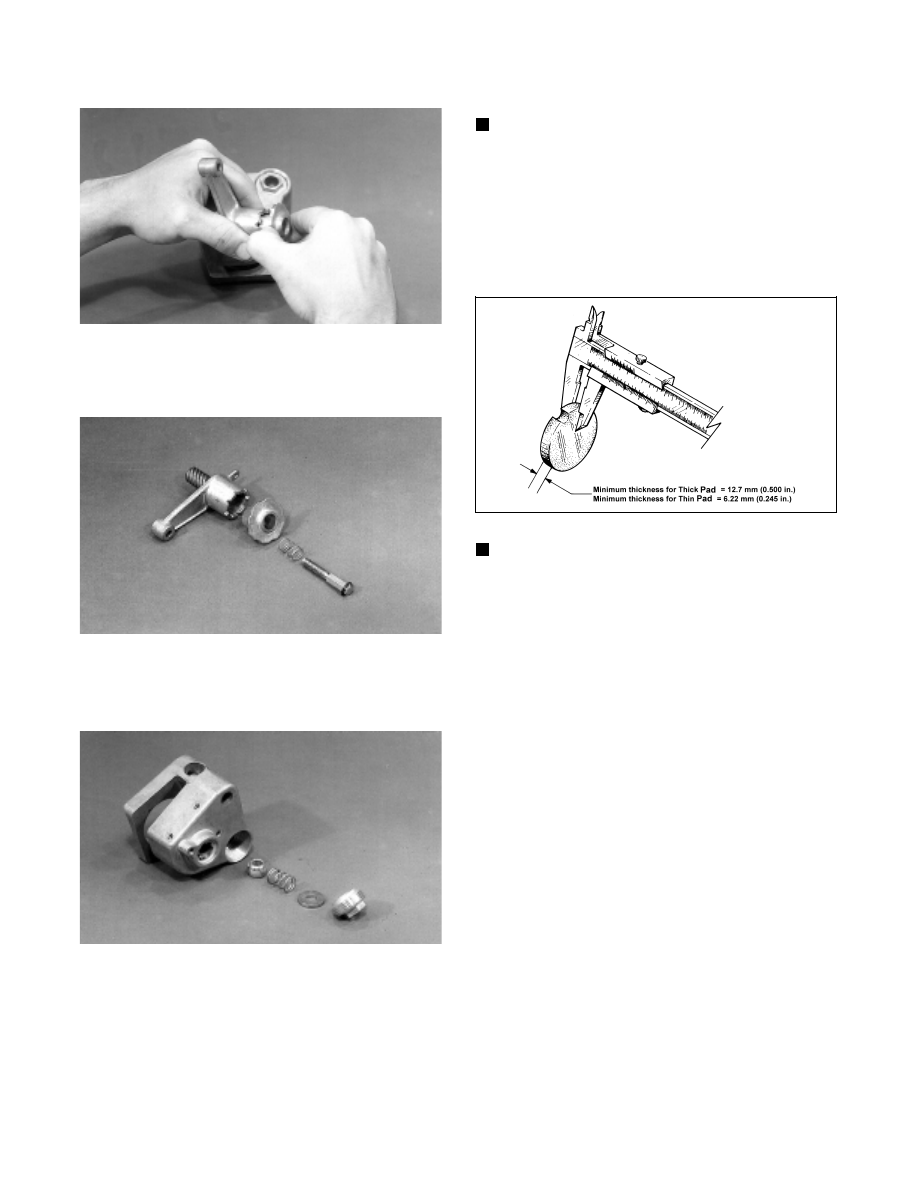

Fig. 8-225

AF328

10. Remove the adjustment bolt and spring from the

quick-adjust knob.

Fig. 8-226

AF333

11. On the rear of the caliper, loosen and remove the

jam nut, washer, spring, and ball assembly.

Fig. 8-227

AF331

CLEANING AND INSPECTING

NOTE: Whenever a part is worn excessively,

cracked, or damaged in any way, replacement is
necessary.

1. Using a calipers, measure the stationary and

movable brake pads. The movable brake pad
thickness must exceed 12.7 mm (0.500 in.). The
stationary brake pad thickness must exceed 6.22
mm (0.245 in.).

Fig. 8-228

0730-504

NOTE: When replacing brake pads, always

replace both pads as a set.

2. Wash  all brake  components with parts-cleaning

solvent and dry thoroughly.

3. Inspect all brake components for signs of wear,

fatigue, cracks, or stripped threads.

4. Inspect the spring for cracks, stretching, or unusual

bends.

5. Inspect the brake cable for any signs of fraying or

broken strands. Replace as needed.

ASSEMBLING

1. In the rear mounting hole of the caliper, temporarily

install the mounting cap screw. In sequence, install
the alignment ball (apply a small amount of grease
to the ball), spring, washer, and jam nut. Turn the
jam nut in until slight spring pressure is felt; then
remove the mounting cap screw.

8-58

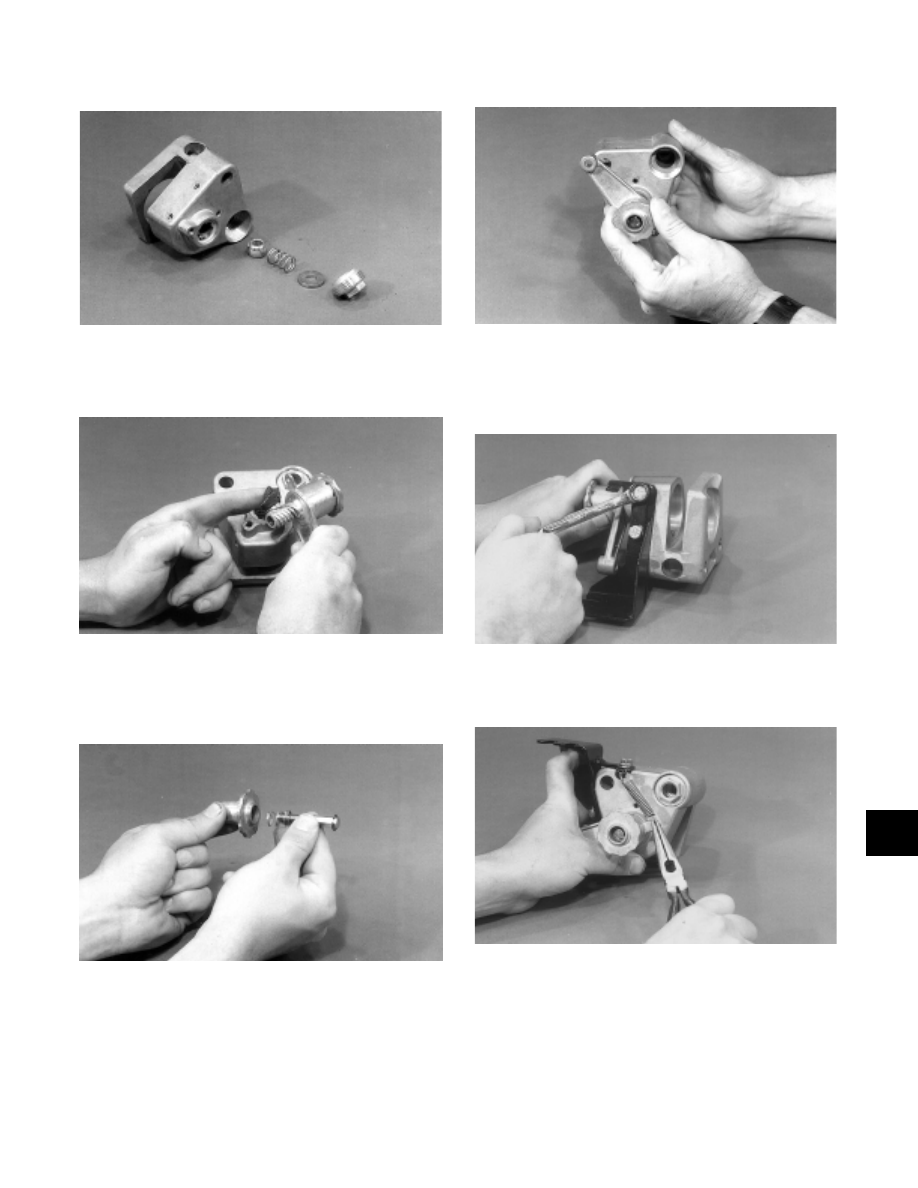

Fig. 8-229

AF331

2. Apply Arctic Cat Hi-Temp Wheel Bearing Grease

(p/n 0436-094) to the actuator shaft.

Fig. 8-230

AF327

3. Insert the adjustment bolt with spring and

quick-adjust knob into the actuator assembly and
turn in 2 or 3 turns.

Fig. 8-231

AF329

4. With the actuator shaft arm in the 11 o’clock

position (located over the front mounting hole),
install the actuator shaft  into the  brake  caliper
assembly.

Fig. 8-232

AF338

5. Place the brake cable bracket and rope guide into

position and secure with the three cap screws and
lock washers.

Fig. 8-233

AF352A

6. Install the brake arm actuator return spring.

Fig. 8-234

AF351A

7. Install the brake piston making sure that the slot in

the piston aligns with the roll pin in the caliper.

8

8-59

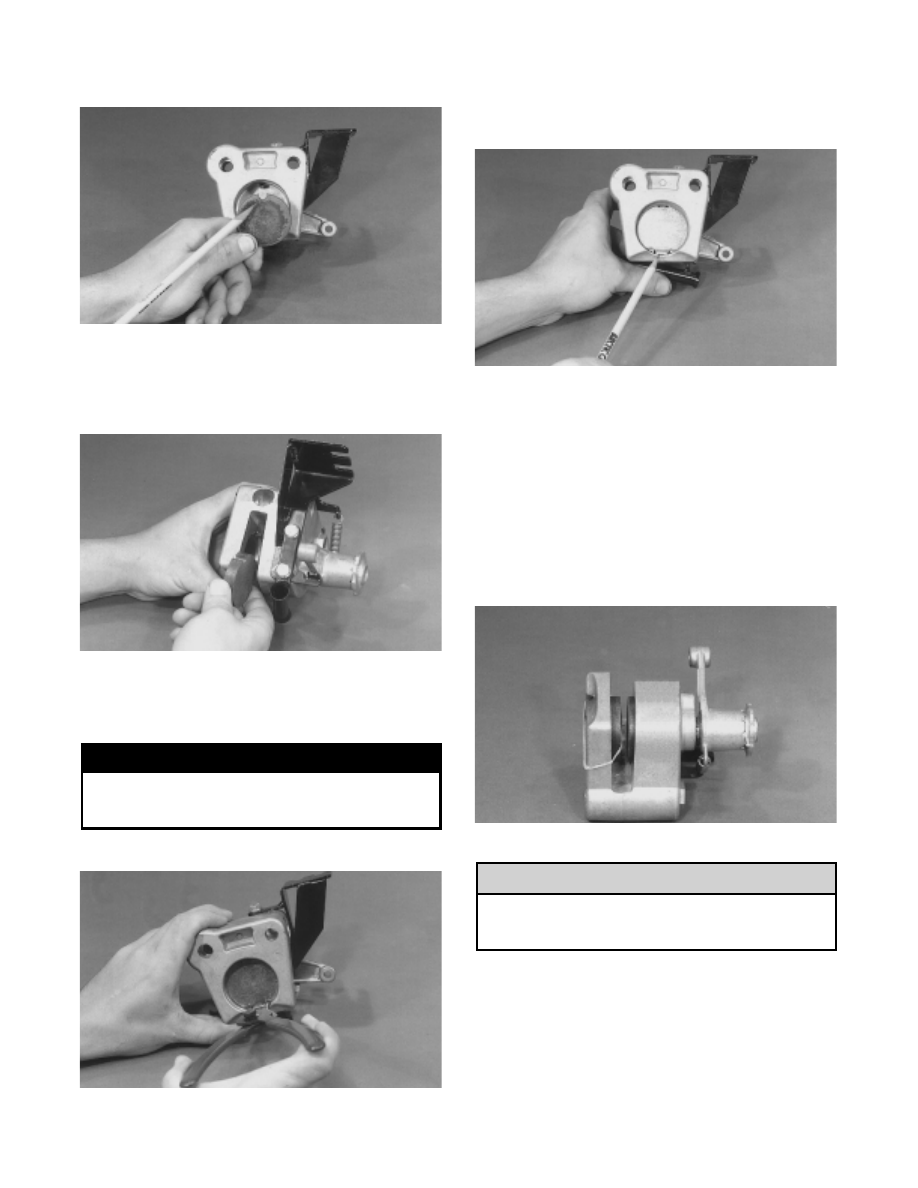

Fig. 8-235

AF325A

8. Install the movable (thick) brake pad into the

caliper making sure that the slot in the pad aligns
with the roll pin in the caliper.

Fig. 8-236

AF320

9. Install the snap ring into the caliper making sure

that the sharp edge of the snap ring faces out and the
opening faces down.

! WARNING

Be sure the snap ring is fully seated. Personal
injury may result if the snap ring isn’t seated
properly within the slot of the caliper.

Fig. 8-237

AF318A

10. Install the brake pad support plate with the large tab

located in the opening of the snap ring.

Fig. 8-238

AF322

11. Install the stationary  (thin) brake pad  into  the

caliper making sure the slot in the pad aligns with
the small tab on the support plate. Use a rubber
band to hold the pad and plate in position.

INSTALLING

1. With the rubber band holding the stationary pad and

support plate in position, install the caliper
assembly over the brake disc. Remove the rubber
band.

Fig. 8-239

AF321A

Make sure that the brake pads are properly
positioned in the caliper or damage to the brake
system will result.

2. Apply green Loctite #609 to the rear mounting cap

screw with washer and install. DO NOT TIGHTEN
AT THIS TIME.

! CAUTION

8-60

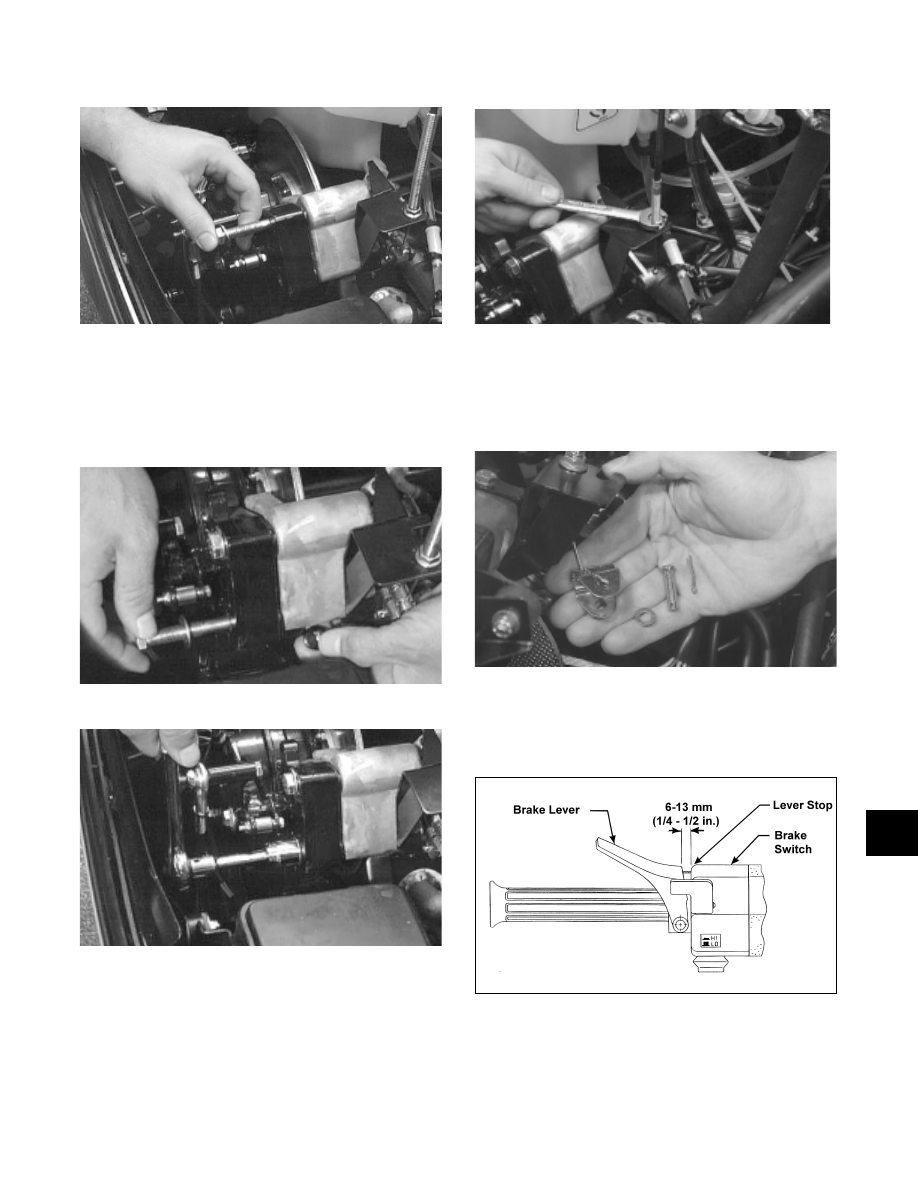

Fig. 8-240

AF460D

3. Apply a small amount of grease to the alignment

ball and install into the front of the caliper. Apply
green Loctite #609 to the front cap screw with
washer; then install and tighten both cap screws to
4.2 kg-m (30 ft-lb).

Fig. 8-241

AF293D

Fig. 8-242

AF458D

4. Place the brake cable into the rear slot of the brake

cable bracket and tighten securely.

Fig. 8-243

AF462D

5. Insert the cable end into the rear slot of the clevis.

Install the pin through the clevis and actuator arm;
then install the washer. Install a new cotter pin into
the clevis pin and spread the cotter pin.

Fig. 8-244

AF340

6. Pull out on the quick-adjust knob and turn

clockwise until there is 6-13 mm (1/4-1/2 in.)
free-play at the brake lever.

Fig. 8-245

0727-451

7. Set the parking brake; then securely tighten the jam

nut on the upper mounting cap screw.
