Drive Train

Schematics

(W/O Reverse)

NOTE: Determine which type of drive train  is

being serviced and refer to the appropriate
i l l u s t r a t i o n

fo r c o m p o n e n t

d e t a i l s ; t h e n

disassemble and assemble accordingly.

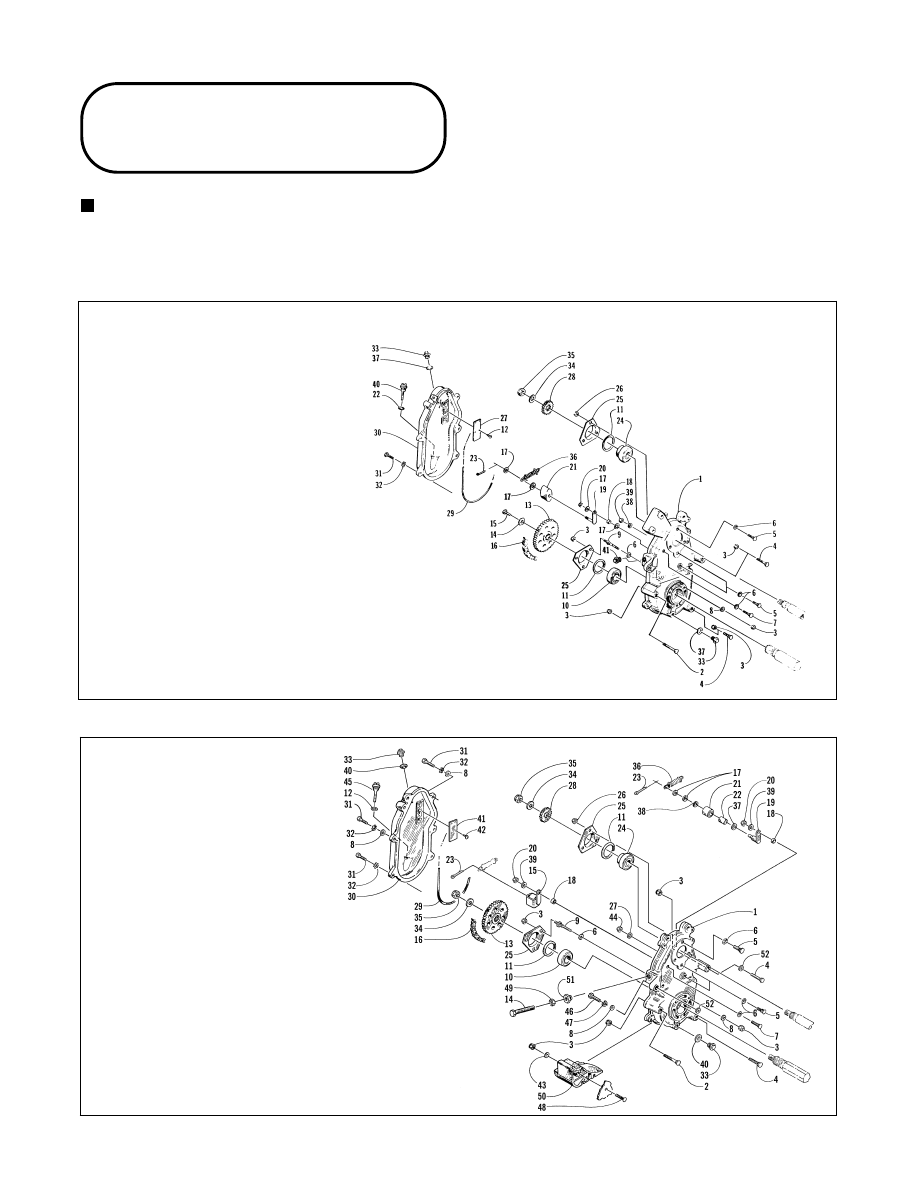

Fig. 8-70

0733-211

Fig. 8-71

0734-139

KEY

1. Chain Case w/Plugs
2. Carriage Bolt
3. Lock Nut
4. Carriage Bolt
5. Ribbed Bolt
6. Stud O-Ring
7. Ribbed Bolt
8. Washer
9. Stud

10. Bearing
11. Seal
12. Machine Screw
13. Sprocket
14. Pyramidal Washer
15. Cap Screw
16. Chain
17. Washer
18. Bushing
19. Tightener Arm
20. Lock Nut
21. Pad
22. O-Ring
23. Cotter Pin
24. Bearing
25. Flange Plate
26. Lock Nut
27. Cover

28. Sprocket
29. Seal
30. Cover
31. Cap Screw
32. Lock Washer
33. Plug
34. Spring Washer
35. Lock Nut
36. Spring Assy
37. Washer
38. Washer
39. Nut
40. Oil Level Stick
41. Plug

Chain Case Assy

KEY

1. Chain Case
2. Carriage Bolt
3. Lock Nut
4. Cap Screw
5. Ribbed Bolt
6. O-Ring
7. Ribbed Bolt
8. Washer
9. Stud

10. Bearing
11. Seal
12. O-Ring
13. Sprocket
14. Chain Adjuster
15. Tightener Arm Assy
16. Chain
17. Washer
18. Bushing
19. Tightener Arm
20. Lock Nut
21. Roller
22. Bearing
23. Cotter Pin
24. Bearing
25. Flange Plate
26. Lock Nut
27. Washer

28. Sprocket
29. Seal
30. Cover
31. Cap Screw
32. Lock Washer
33. Plug
34. Spring Washer
35. Lock Nut
36. Spring Assy
37. Washer
38. Washer
39. Washer
40. Fiber Washer
41. Vent Cover
42. Self-Tapping Screw
43. Washer
44. Nut
45. Oil Level Stick
46. Cap Screw
47. Lock Washer
48. Ribbed Bolt
49. Nut
50. Guard
51. Adapter
52. Washer

Chain Case Assy

8-22

Fig. 8-72

0734-999

Fig. 8-73

0734-203

KEY

1. Track Drive Assy
2. Drive Sprocket
3. Driveshaft
4. Drive Bushing
5. Bearing
6. Flange Plate
7. Carriage Bolt
8. Lock Nut
9. Drive Adapter

10. Grease Fitting
11. Cable Adapter
12. Driven Shaft
13. Key
14. Disc Hub
15. Brake Disc
16. Socket-Head Cap Screw
17. Lock Nut
18. Stub Shaft
19. Key
20. Bearing
21. Flange Plate
22. Lock Nut
23. Cap Screw
24. Washer
25. Driven Pulley
26. Washer
27. Washer
28. Washer
29. Cap Screw
30. Brake Caliper
31. Alignment Ball
32. Compression Spring
33. Washer
34. Brake Caliper Nut
35. Spring Pin
36. Return Spring

37. E-Ring
38. Compression Spring
39. Brake Adjuster Screw
40. Brake Adjuster Knob
41. Pin
42. Activator Arm
43. Cotter Pin
44. Washer
45. Clevis
46. Cap Screw
47. Lock Washer
48. Brake Cable Bracket
49. Brake Pad Piston
50. Brake Pad Set
51. Mounting Bolt
52. Backing Plate
53. Snap Ring
54. Washer
55. Flange Plate Assy
56. Solder Ring

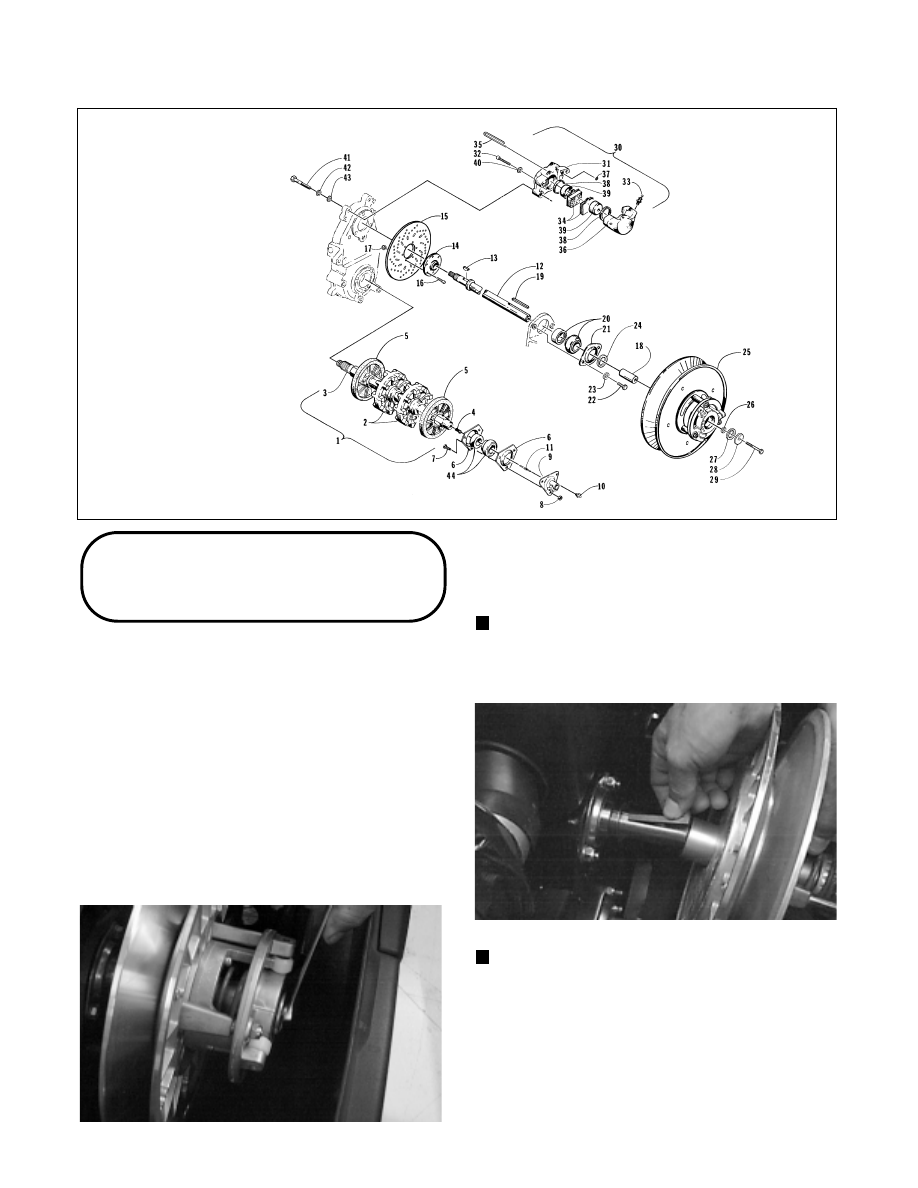

Drive & Driven Shafts/
Quick-Adjust Brake Assy

8

8-23

Fig. 8-74

0733-639

Drive Train/Brake Disc

(w/Reverse)

DISASSEMBLING

1. Remove the chain-case drain plug located on the

lower back side of the chain case inside the tunnel
and drain the chain case lubricant.

2. Disconnect the battery cables. Remove the battery

and battery tray.

3. Open the belt guard and remove the drive belt.

4. Remove the cap screw and washer securing the

driven pulley; then account for and note the position
of any alignment washers.

Fig. 8-75

SC013D

5. Slide the driven pulley off the driven shaft; then

remove the driven pulley from the engine
compartment. Account for the key, stub shaft, and
alignment washers.

NOTE: If the driven pulley is tight on the driven

shaft, pull the driven pulley off using the Driven
Pulley Puller (p/n 0744-023).

Fig. 8-76

AF120D

NOTE: Tip the snowmobile on its left side

positioning the chain case side of the snowmobile
up. Place a piece of cardboard under the side of the
snowmobile to prevent scratching of bumper and
belly pan.

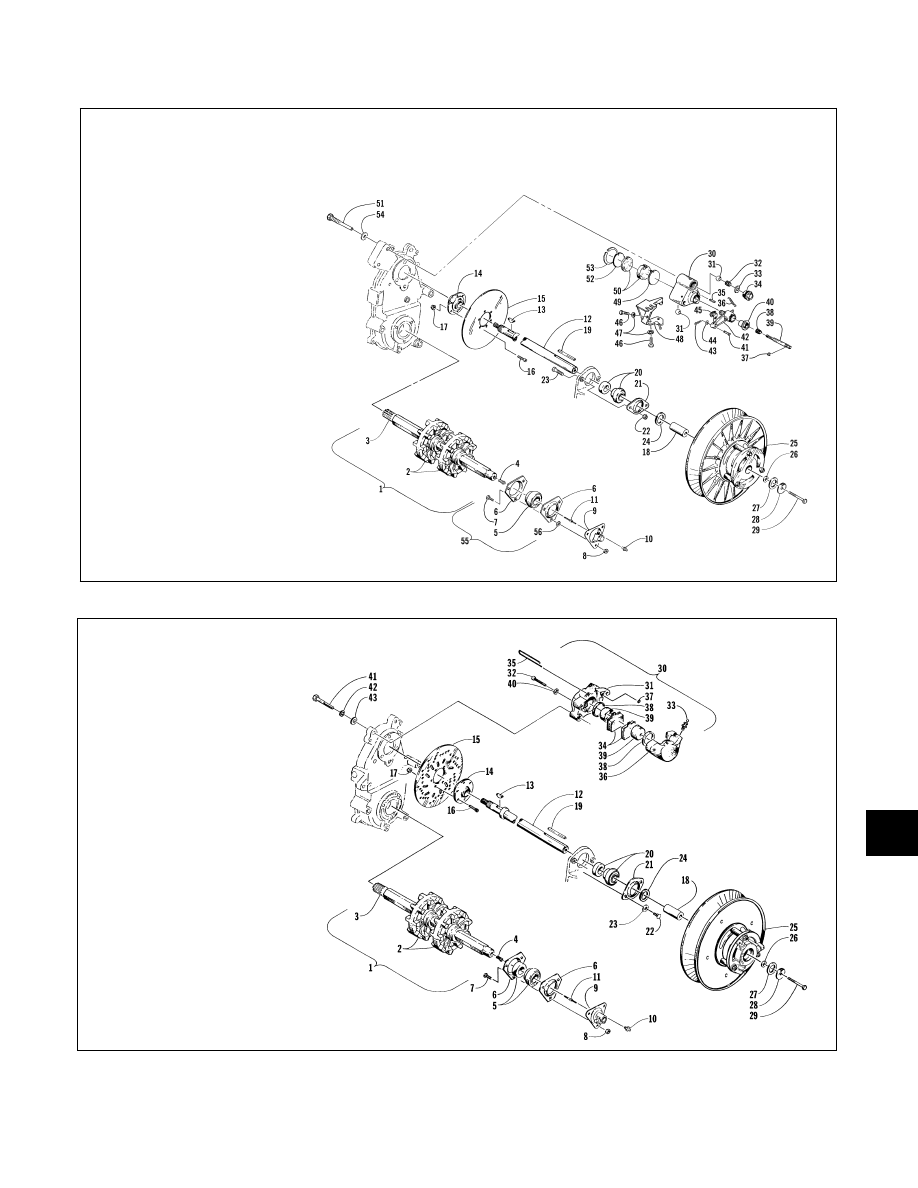

Drive & Driven Shafts/
Hydraulic Brake Assy

KEY

1. Track Drive Assy
2. Drive Sprocket
3. Driveshaft
4. Drive Bushing
5. Idler
6. Flange Plate
7. Carriage Bolt
8. Lock Nut
9. Drive Adapter

10. Grease Fitting
11. Cable Adapter
12. Driven Shaft
13. Key
14. Hub
15. Disc
16. Cap Screw
17. Lock Nut
18. Stub Shaft
19. Key
20. Bearing
21. Flange Plate
22. Cap Screw
23. Washer
24. Washer
25. Driven Pulley
26. Washer
27. Washer
28. Washer
29. Cap Screw
30. Brake Caliper Assy
31. Housing

32. Cap Screw
33. Bleeder Fitting
34. Brake Pad Set
35. Retaining Pin
36. Housing
37. O-Ring
38. O-Ring
39. Piston
40. Washer
41. Cap Screw
42. Lock Washer
43. Washer
44. Bearing w/Lock Collar

8-24

Before tipping the snowmobile on its side, pull
the mirrors close to the hood or damage may
occur.

6. Disconnect the shift linkage from the arm on chain

case.

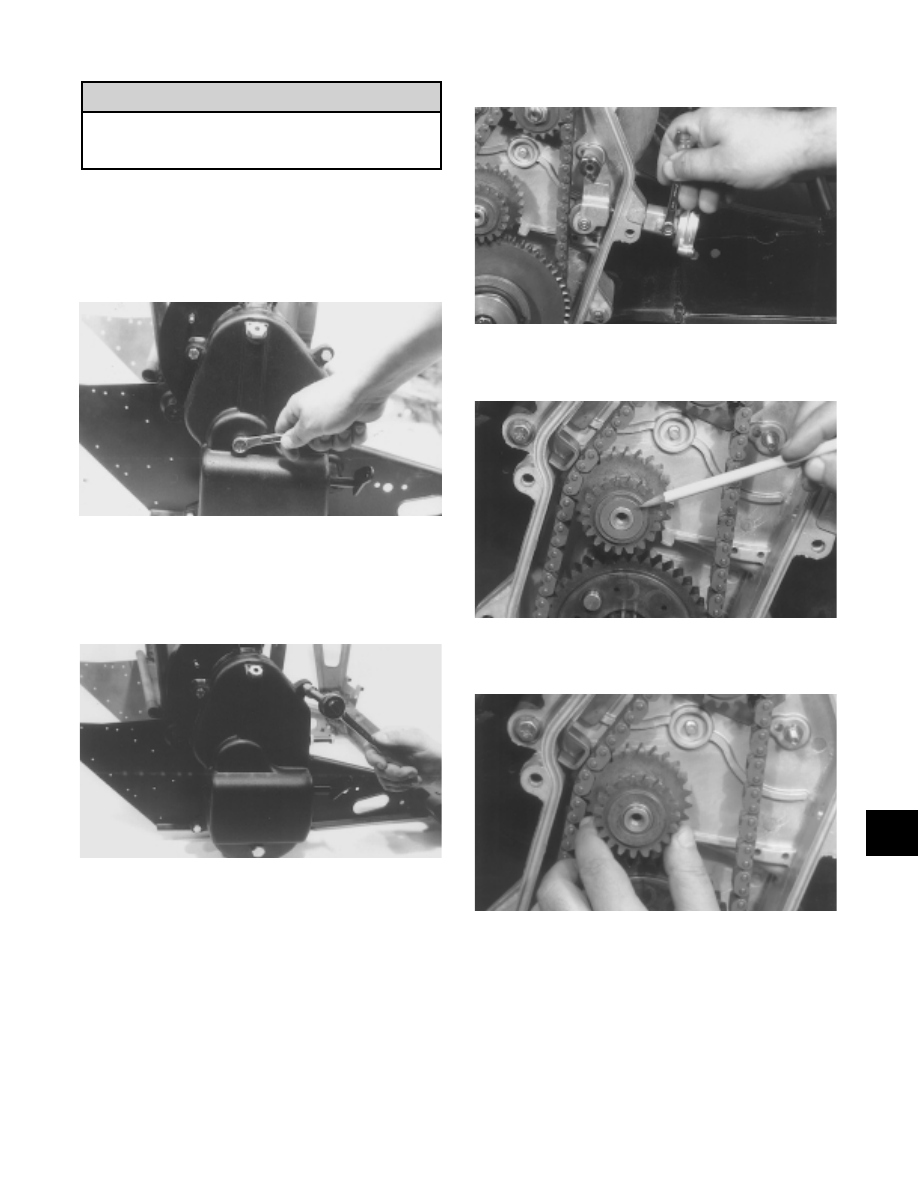

7. Remove the cap screw from the center of the chain

case.

Fig. 8-77

AI025

8. Remove the cap screws securing the chain case

cover; then remove the cover by pulling outward
and lifting up so the shift fork clears the large inner
washer.

Fig. 8-78

AI010

9. Remove the screw from the chain adjuster housing

and install an 8-32 set screw to lock the chain
adjuster in position.

Fig. 8-79

AF426

10. Remove the shim washer from the idler sprocket.

Fig. 8-80

AF436

11. Remove the outer idler sprocket from the shaft.

Fig. 8-81

AF437

12. Slide the small rubber alignment pin from the face

of the inner idler sprocket and place in safe location
until assembly.

! CAUTION

8

8-25
