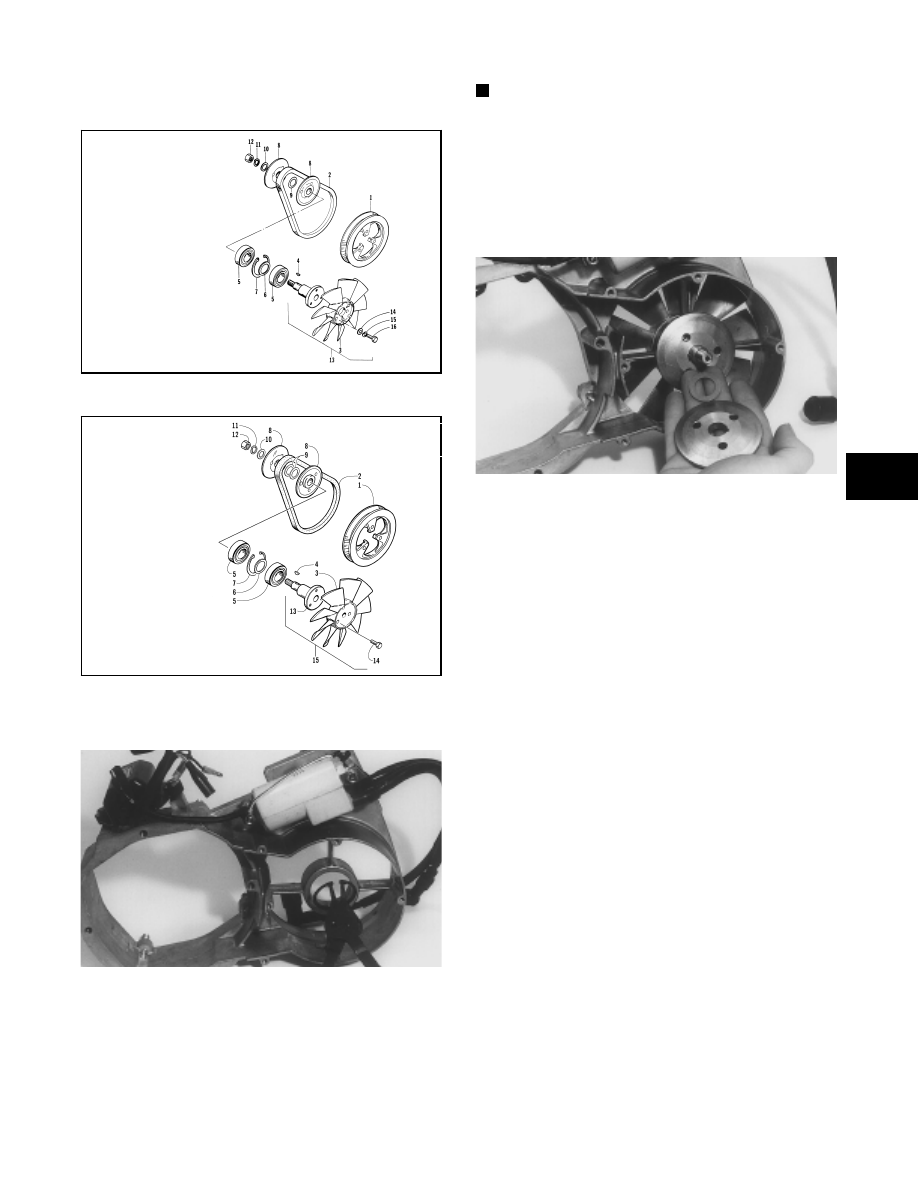

ASSEMBLING

Fig. 3-5

0731-820

Fig. 3-6

0733-277

1. Install the circlip into the groove of the fan case.

Fig. 3-7

A911

2. Press a bearing into the fan case until it is “seated”

against the circlip.

3. From the opposite side of the fan case, install the

spacer and press the remaining bearing into the fan
case until it is “seated.”

NOTE: The spacer is positioned between the two

fan-case bearings.

4. Insert the fan with shaft through the fan bearings.

5. Install the key into the shaft.

6. Slide the inner pulley half, required shim(s), fan

belt, and outer pulley half onto the shaft.

Fig. 3-8

A913

7. Using the fan spanner wrench, secure the pulley

with a washer, lock washer, and nut. Tighten the nut
to 2.5-4 kg-m (18-29 ft-lb).

INSTALLING FAN

1. Place the fan case assembly on the engine; then

secure with four flange nuts and three cap screws.
Tighten the flange nuts and 8 mm cap screw to
1.8-2.2 kg-m (13-16 ft-lb). Tighten the 6 mm cap
screws to 0.8-1.2 kg-m (6-9 ft-lb).

2. Place the new fan belt into position on the upper

pulley.

3. Place the fan drive pulley onto the fan belt and align

one of its holes with one of the mounting holes in
the flywheel; then start a cap screw into the aligned
holes and finger-tighten.

4. Rotate the fan drive pulley clockwise while

observing the other two holes in the pulley. When
they align with the two holes in the flywheel, start
the remaining two mounting cap screws.

5. Tighten the three cap screws only to position the fan

drive pulley on the flywheel; then remove the three
cap screws and install the  recoil starter pulley.
Apply red Loctite #271 to the threads of the three
cap  screws and  install them into the flywheel.
Tighten the three cap screws evenly to 0.8-1.2 kg-m
(6-9 ft-lb).

6. Check the fan belt tension. Adjust as necessary.

7. Install the fan cover and secure with six screws.

8. Install the recoil starter. Secure with  four  cap

screws.

340 cc

KEY

1. Drive Pulley
2. Belt
3. Fan
4. Key
5. Bearing
6. Spacer
7. Circlip
8. Pulley Half
9. Shim

10. Washer
11. Lock Washer
12. Nut
13. Shaft/Fan Assy
14. Washer
15. Lock Washer
16. Cap Screw

370/440 cc

KEY

1. Drive Pulley
2. Belt
3. Fan
4. Key
5. Bearing
6. Spacer
7. Circlip
8. Pulley Half
9. Shim

10. Washer
11. Lock Washer
12. Nut
13. Shaft
14. Cap Screw
15. Fan Assy

3

3-3

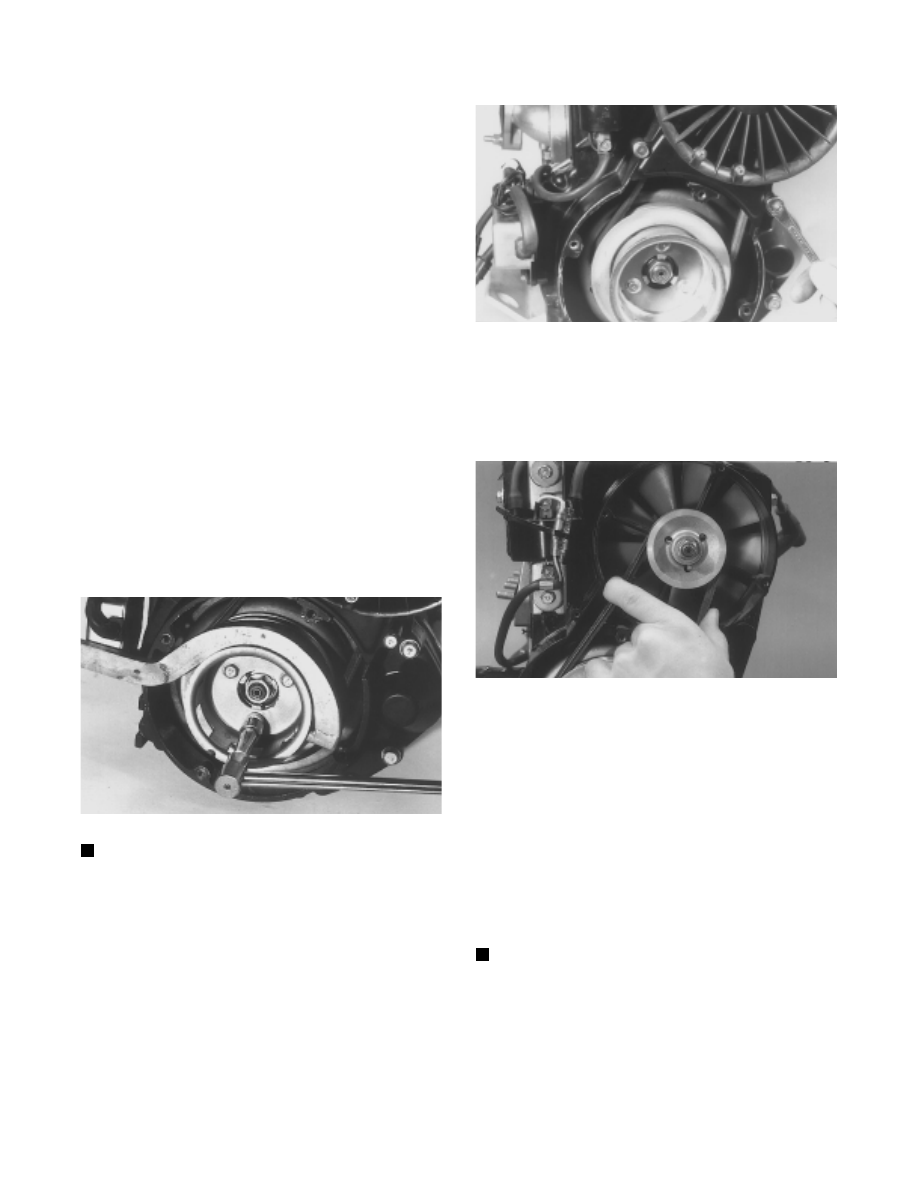

REPLACING FAN BELT

1. Remove the fan cover and the recoil starter.

2. Remove the three cap screws securing the recoil

starter pulley and the fan drive pulley to the
flywheel.

3. Remove the fan drive pulley and fan belt from the

engine.

4. Place the new fan belt into position on the upper

pulley.

5. Place the fan drive pulley onto the fan belt and align

one of its holes with one of the mounting holes in
the flywheel; then start a cap screw into the aligned
hole and finger-tighten.

6. Rotate the fan drive pulley clockwise while

observing the other two holes in the pulley. When
they align with the two holes in the flywheel, start
the remaining two cap screws.

7. Tighten the three cap screws only to position the fan

drive pulley on the flywheel; then remove the three
cap screws  and  install the recoil starter  pulley.
Apply red Loctite #271 to the threads of the three
cap screws and install into the flywheel. Tighten the
three cap screws evenly to 0.8-1.2 kg-m (6-9 ft-lb).

Fig. 3-9

AB040

NOTE: With the new belt installed, check fan belt

tension (see Checking Belt Tension).

8. Install the fan cover and recoil starter.

CHECKING BELT TENSION

1. Remove the fan cover.

Fig. 3-10

AB075

2. Squeeze the belt at midspan and observe the belt

deflection. The maximum belt deflection on either
side must not exceed 6 mm (1/4 in.). If the
deflection is not within specifications, adjust the
belt tension.

Fig. 3-11

B075

3. Install the fan cover.

ADJUSTING BELT TENSION

1. Remove the fan cover.

2. Using the fan spanner wrench, remove the nut, lock

washer, and washer securing the pulley halves.

3. Slide the outer pulley half off the shaft and account

for any shim(s).

4. Add or remove shim(s) to attain correct belt

tension.

NOTE: To increase belt tension, remove shim(s);

to decrease belt tension, install shim(s).

5. Install the fan belt and the outer pulley half on the

shaft and, using the fan spanner wrench, secure
pulley with a washer, lock washer, and nut. Tighten
to 2.5-4 kg-m (18-29 ft-lb).

6. Recheck belt tension; adjust if necessary.

7. Install fan cover.

3-4

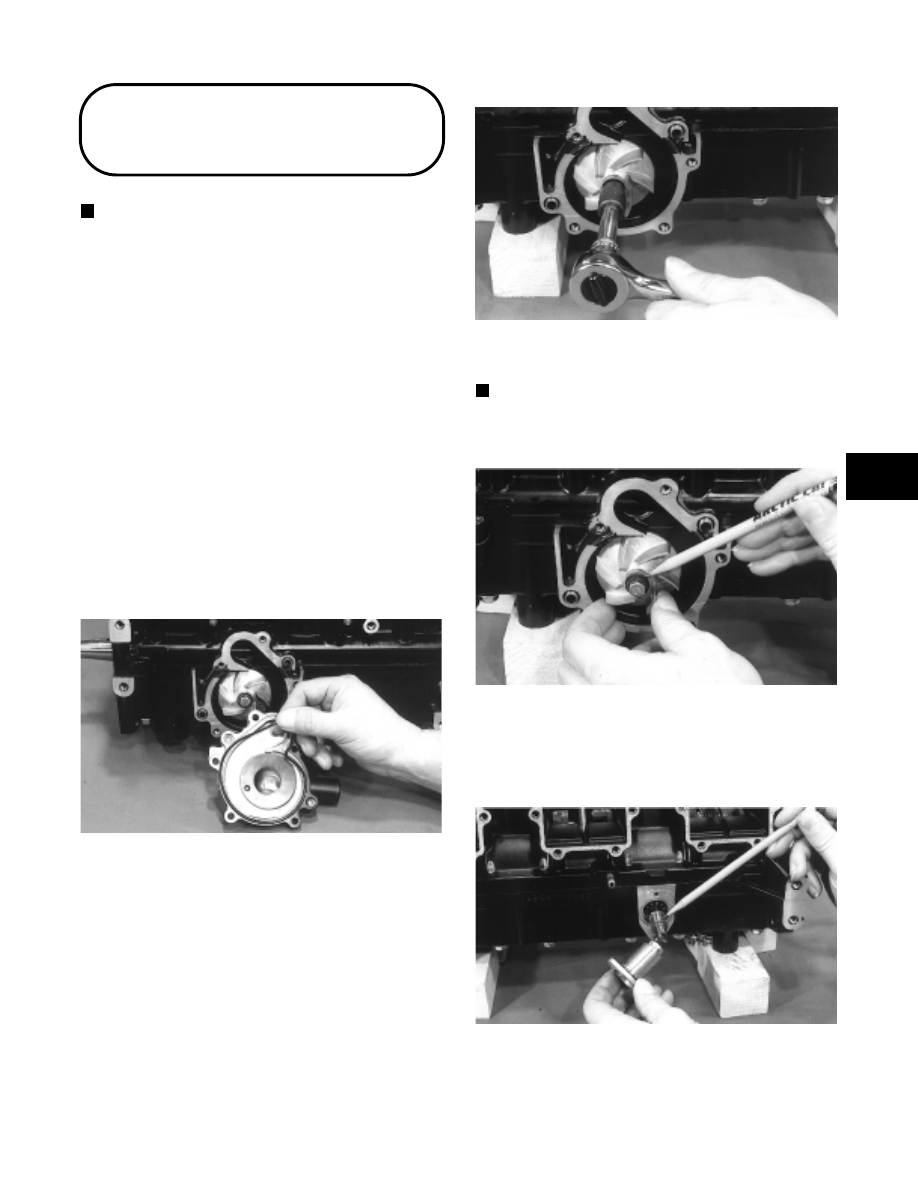

Repairing

Water Pump

(Twin)

NOTE: A bleed hole is located at the bottom of the

water pump housing. If there are any signs of
coolant leakage from the bleed hole, the water pump
seals must be replaced. When servicing the water
pump, use Water Pump Bearing and Seal Kit (p/n
0644-084).

1. Remove the expansion chamber from the engine

compartment.

2. Attach  a  long piece  of fuel  hose to the  engine

coolant drain valve (located on the front lower half
of the crankcase). Route the fuel hose outside the
engine compartment and into a container. Open the
drain valve and remove the filler cap. Once the
coolant stops flowing, remove the hose and tighten
the drain valve.

3. Remove the coolant hose from the water pump

cover.

4. Remove the screws securing the water pump cover;

then remove the cover and account for the O-ring
seal.

Fig. 3-12

AN180

5. Loosen the throttle body/carburetor flange clamps;

then remove the throttle body/carburetors.

6. Remove the mounting hardware securing the

engine to the front-end assembly. Remove the hose
from the thermostat housing and tip the engine
forward.

7. Remove either lower union cap screw securing the

lower check valve assembly. Remove the two
screws securing the oil-injection pump and pull the
oil pump from the engine. Leave the pump hose and
cable attached.

8. Remove the cap screw securing the impeller.

Fig. 3-13

AN233

9. Remove the impeller from the shaft.

NOTE: If the impeller won’t slide off the shaft, start

the cap screw into the shaft and tap on the cap
screw driving the shaft back out of the impeller.

Fig. 3-14

AN232

10. Remove the oil-injection pump retainer and shaft

from the opposite side of the crankcase. Account for
the thrust washer located between the retainer and
shaft flange.

Fig. 3-15

AN231

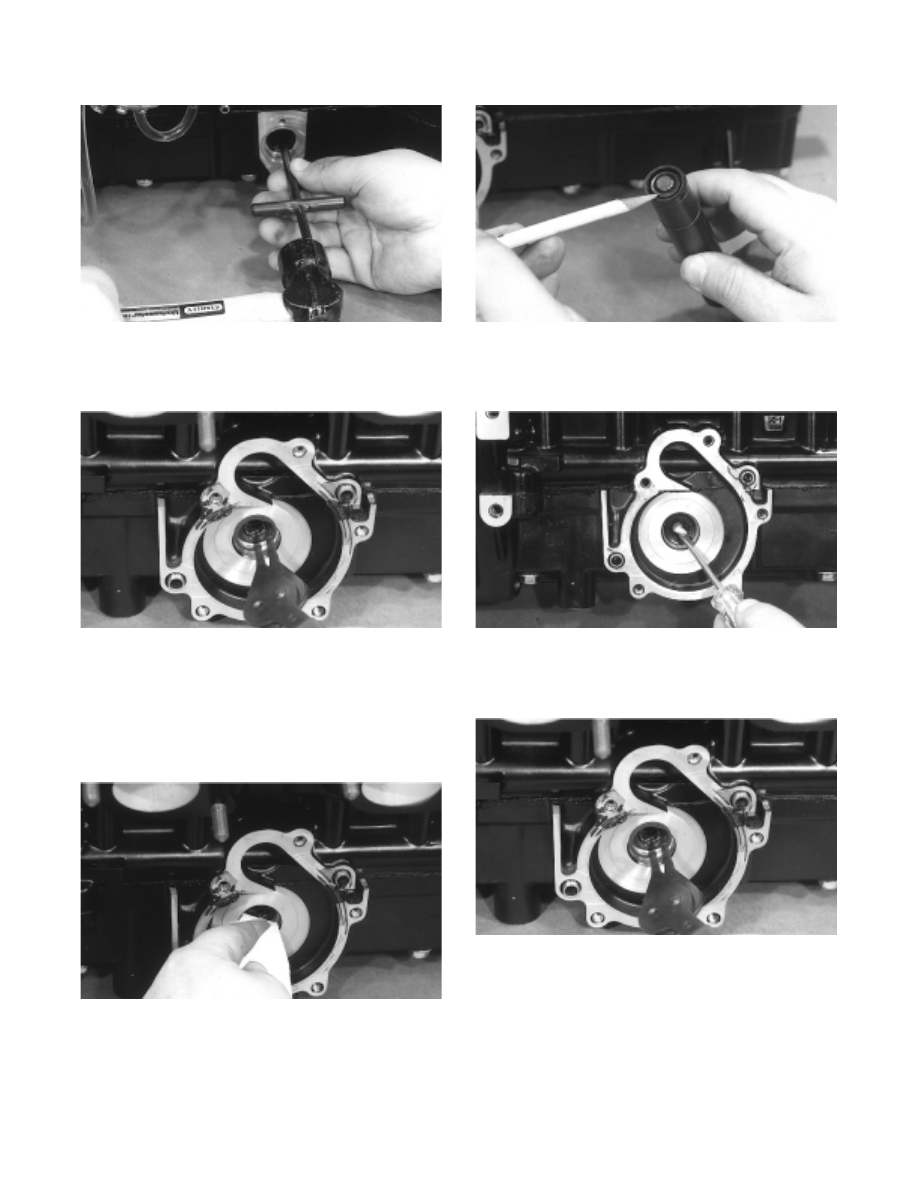

11. Using the long seal driver, drive the water pump

seal from the crankcase.

3

3-5

Fig. 3-16

AN250

12. Using a pair of snap ring pliers, remove the snap

ring securing the inner seal in the crankcase.

Fig. 3-17

AN249

13. Using the hooked end of the long seal driver, pull

the inner seal free of the crankcase.

ASSEMBLING

1. Wipe the seal area clean using a clean rag.

Fig. 3-18

AN248

2. Position the inner seal onto the seal driver (spring

side towards the crankshaft). Gently tap into
position.

Fig. 3-19

AN259

3. Using a small screwdriver, apply a light coat of

grease to the inner seal lips.

Fig. 3-20

AN262

4. Using a pair of snap ring pliers, install the snap ring

securing the inner seal in the crankcase.

Fig. 3-21

AN249

5. Using the seal driver, carefully install the outer

water pump seal. Gently tap the seal down into
position until it seats itself against its flange.
