23. In turn for each cylinder, install the gasket, reed

assembly, and carburetor flange to the crankcase;
then secure with six cap screws. Tighten to 0.8-1.2
kg-m (6-9 ft-lb).

Fig. 2-417

AQ066

24. Place the thrust washer on the outward end of the

oil-injection pump driveshaft. Lubricate the shaft
and install into the crankcase.

25. Apply a light coat of oil to the shaft adapter; then

install the O-ring and slide the adapter into position
on the oil-injection pump driveshaft.

26. Being careful to align the slot of the oil-injection

pump shaft with the flat end of the oil-injection
pump driveshaft, install the pump on the crankcase
and secure with two screws.

When installing the oil-injection pump, the pump
driveshaft must align with the pump shaft or
serious damage will result.

27. Place the PTO-end plate into position on the

crankcase; then apply blue Loctite #242 to the four
screws and secure.

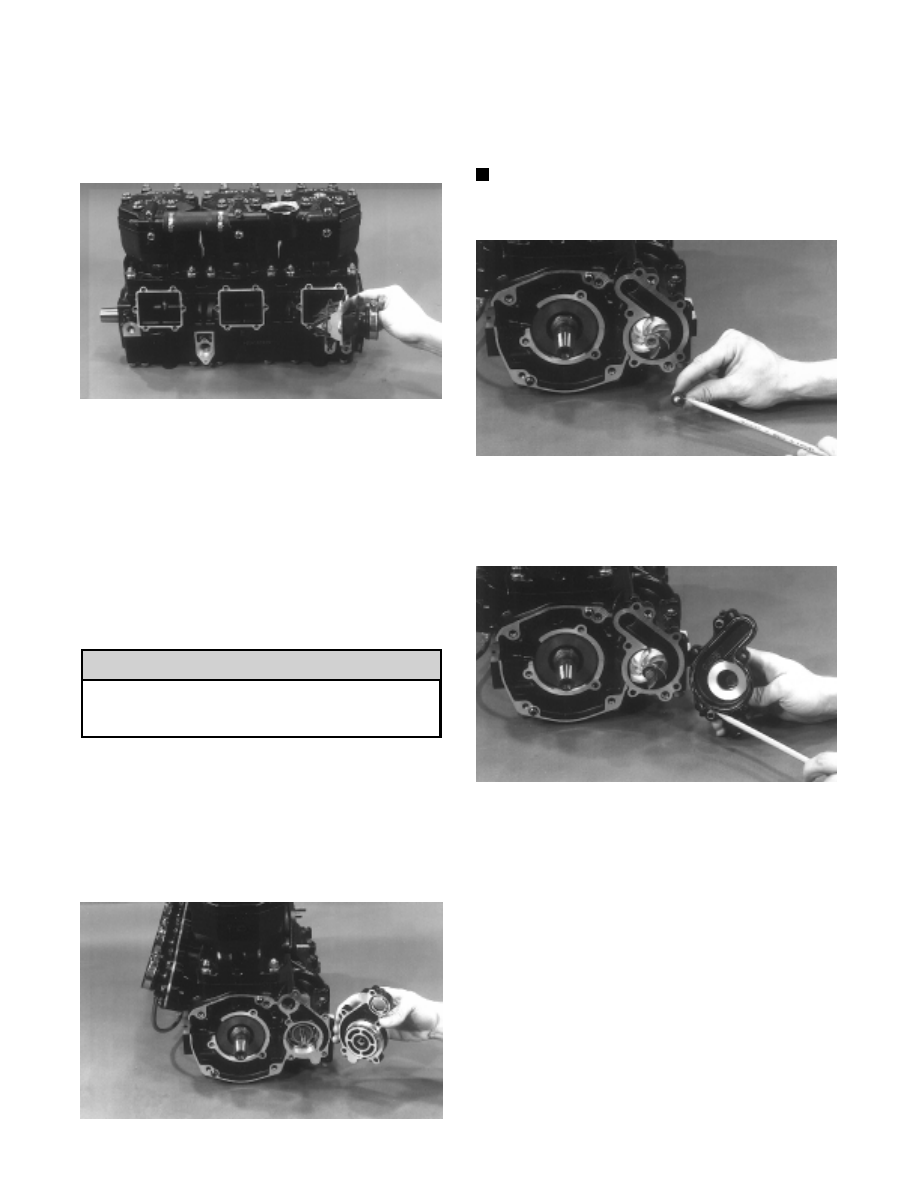

28. Place the water pump housing into position on the

crankcase. Make sure the two O-ring seals on the
backside are in their proper position.

Fig. 2-418

AQ068

29. Install the water pump impeller. Apply blue Loctite

#242 to the threads of the impeller cap screw; then
install the washer and cap screw. Tighten to 0.8-1.2
kg-m (6-9 ft-lb).

NOTE: The rubber side of the washer must be

toward the impeller.

Fig. 2-419

AQ069

30. Install the alignment pins in the water pump cover

and apply a low-temperature grease to the cover
O-ring seal.

Fig. 2-420

AQ070

31. Place the water pump cover into position and

secure.

32. Install the stator plate with the notch for the wiring

harness in the 10 o’clock position; then secure.

33. Install  the stator; then route  the wiring harness

through the stator plate and crankcase housing and
install the rubber grommet.

34. Apply blue Loctite #242 to the threads of the three

Allen-head cap screws and secure the stator to the
stator plate.

! CAUTION

2-96

Fig. 2-421

AQ073

NOTE: Wipe the flywheel and crankshaft taper

with a clean cloth to remove any foreign material.

35. Install the flywheel key in the crankshaft; then slide

the flywheel onto the crankshaft making sure the
keyways align. Install, but do not tighten, the
flywheel cap screw.

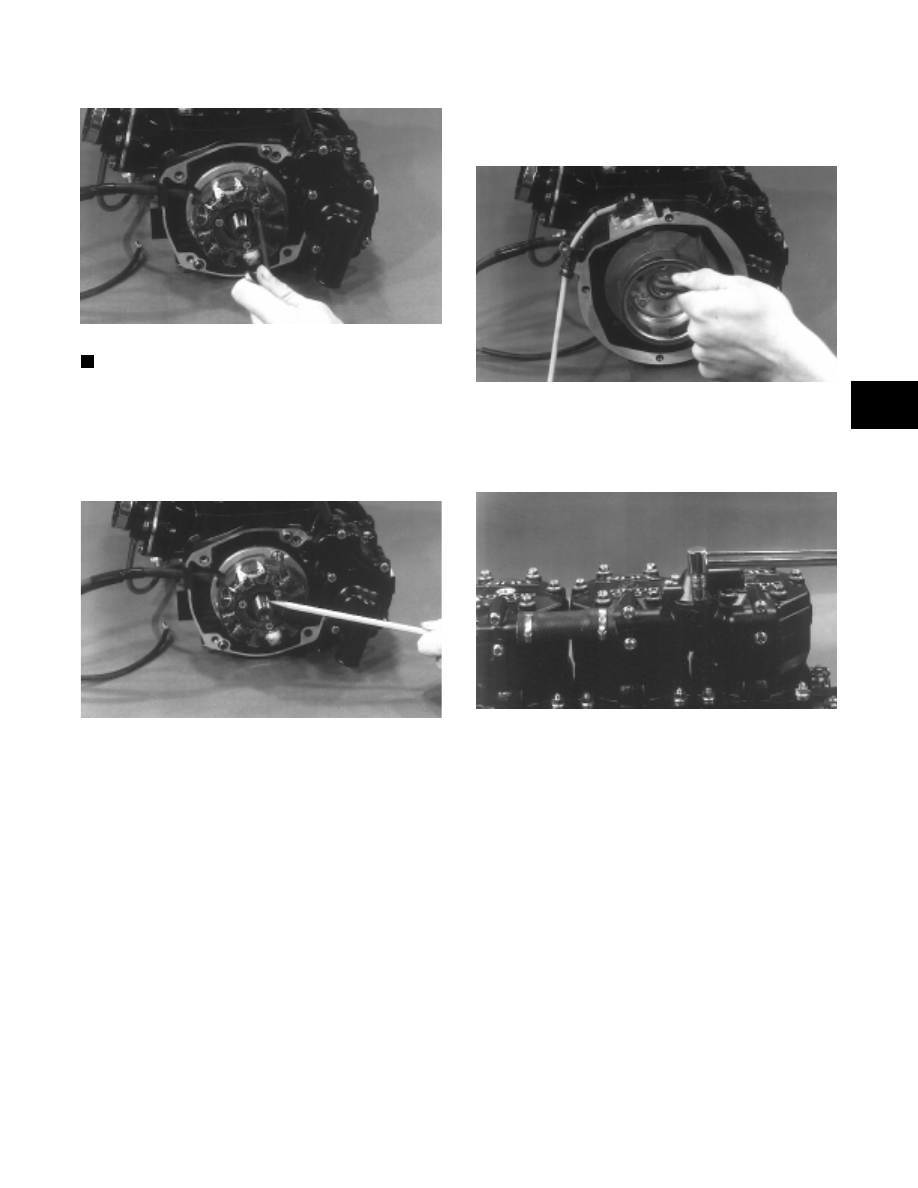

Fig. 2-422

AQ074

36. Install the starter pulley and secure with three cap

screws. Tighten to 0.8-1.2 kg-m (6-9 ft-lb).

37. Tighten the flywheel cap screw to 4 kg-m (29 ft-lb).

38. Install the magneto housing; then apply blue

Loctite #242 to the four Allen-head cap screws and
secure. Tighten to 1.8-2.2 kg-m (13-16 ft-lb).

Fig. 2-423

AQ076

39. Install the thermostat with its rubber  seal and

thermostat cover. Secure with three cap screws.
Tighten to 0.7-1 kg-m (5-7 ft-lb).

Fig. 2-424

AQ079

40. Cap the MAG-side impulse fitting. Secure with a

clamp.

41. Pressure test the engine (see Section 3).

2

2-97

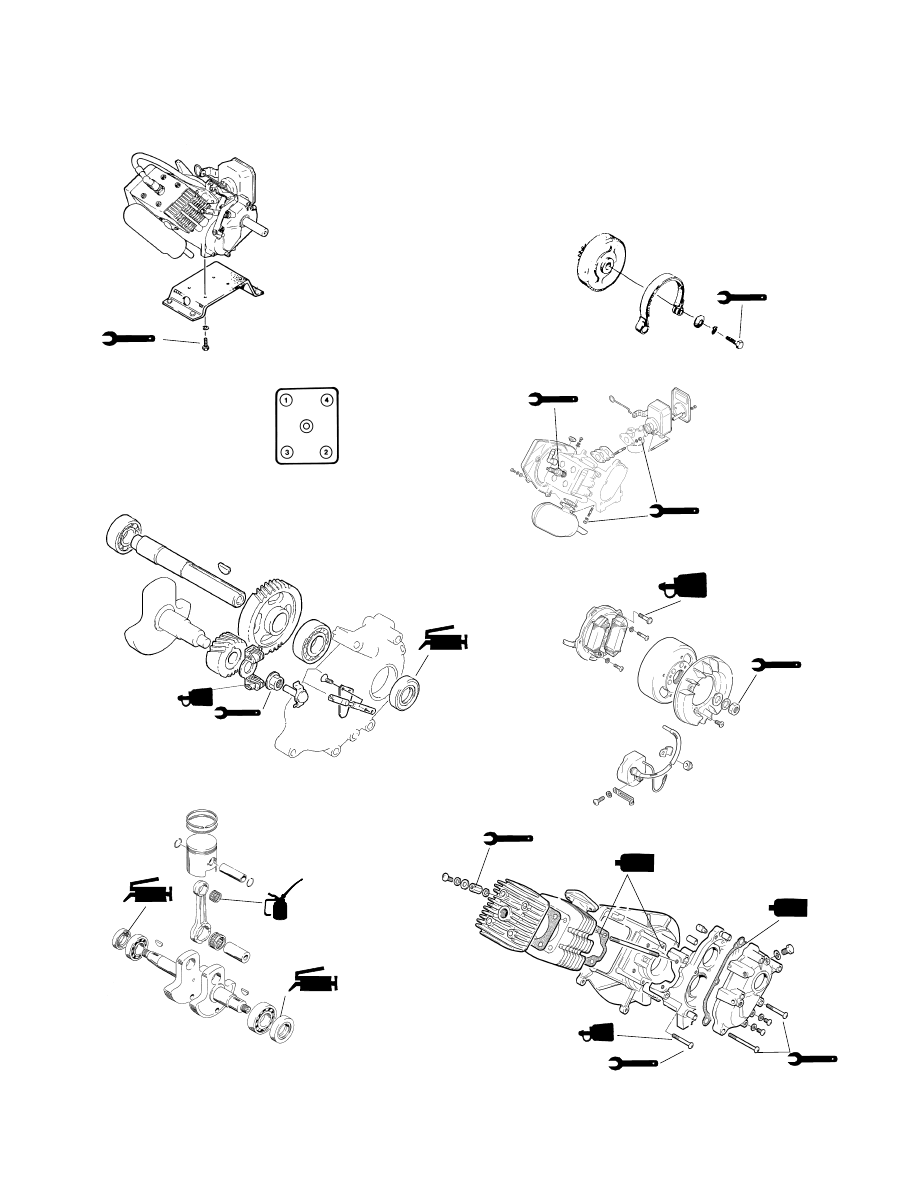

Assembly Schematics

Table of Contents

60  cc . . . . . . . . . . . . . . . . . . . . . 2-100
340 cc

. . . . . . . . . . . . . . . . . . . . 2-101

370 & 440 cc F/C . . . . . . . . . . . . . . . 2-102
440 cc L/C . . . . . . . . . . . . . . . . . . 2-104
500 & 600 cc . . . . . . . . . . . . . . . . . 2-106
550 cc

. . . . . . . . . . . . . . . . . . . . 2-108

580 cc

. . . . . . . . . . . . . . . . . . . . 2-110

700 cc

. . . . . . . . . . . . . . . . . . . . 2-112

600 cc Triple

. . . . . . . . . . . . . . . . . 2-114

800 & 1000 cc

. . . . . . . . . . . . . . . . 2-116

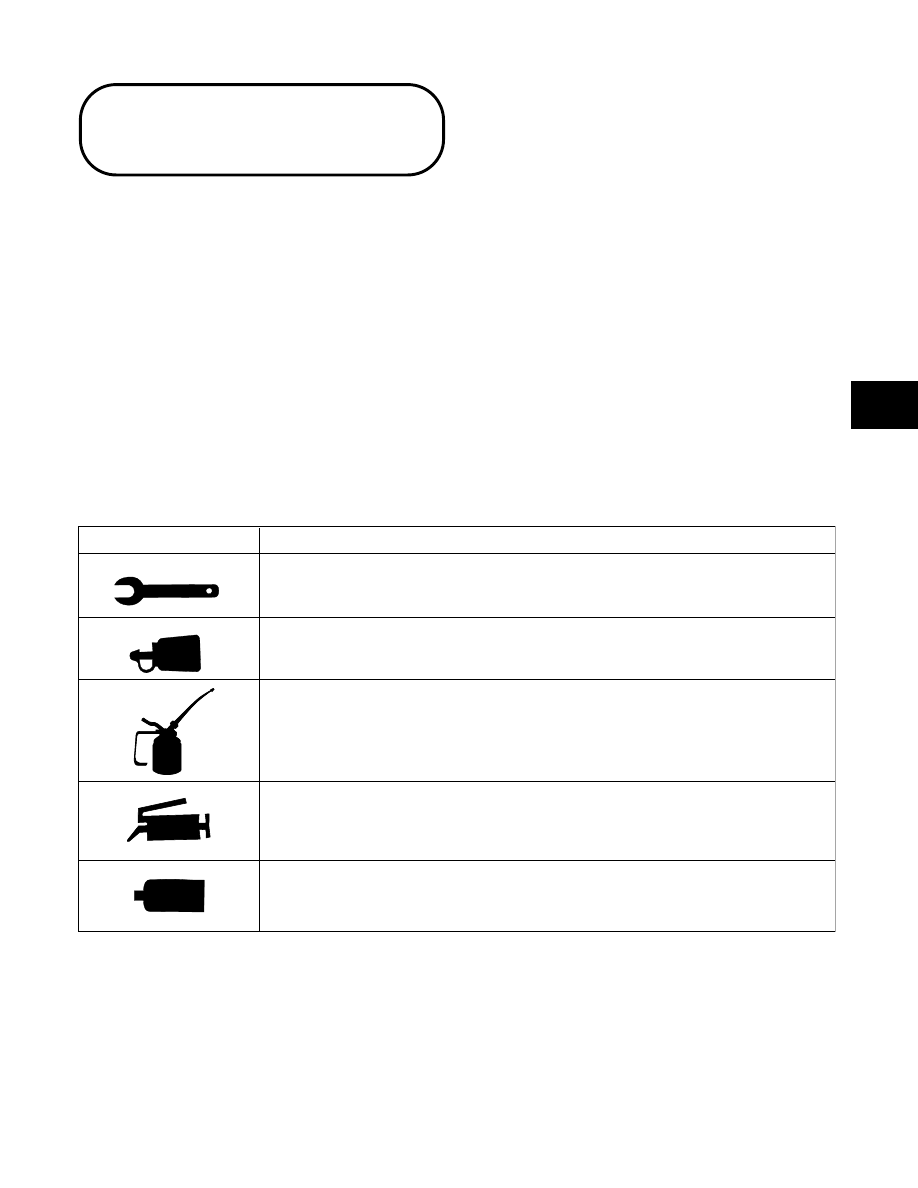

Listed in the table below are symbols indicating special
instructions and other important information necessary
for proper servicing. Please note the definition for each
symbol. These symbols are used throughout this
two-volume set.

SYMBOL

DESCRIPTION

Torque control required

243 - apply blue Loctite #243 (p/n 1048-028)
270 - apply green Loctite #270 (p/n 1048-030)

Lubricate with Arctic Cat 50:1 Injection Oil (p/n 0636-286)

Lubricate with Arctic Cat Low Temp Grease (p/n 0636-593)

3B - Three Bond Sealant (p/n 0636-070)
HT - High-Temp Sealant (p/n 0636-069)
AS - Anti-Seize Thread Compound (p/n 0678-146)

2

2-99

3-4 kg-m
(22-29 ft-lb)

242

3-4 kg-m
(22-29 ft-lb)

271

60 cc

0.8-1.1 kg-m
(6-8 ft-lb)

2.5-2.8 kg-m
(18-20 ft-lb)

4.2 kg-m
(30 ft-lb)

0.8-1 kg-m
(6-7 ft-lb)

242

HT

HT

0.8-1.2 kg-m
(6-9 ft-lb)

0.6-1 kg-m (4.5-7 ft-lb)

2-100
