ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

АКБ

Туннель шириной 16 дюймов

Снятие аккумуляторной батареи

УВЕДОМЛЕНИЕ

ЧЕРНЫЙ (–) провод аккумуляторной батареи всегда необ-

ходимо отсоединять первым и подсоединять последним.

Никогда не заряжайте и не подзаряжайте батарею, устано-

вленную на машине.

1. Снимите сиденье.

2. Снимите крышку батарейного отсека.

302

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

ТИПОВОЙ ВАРИАНТ

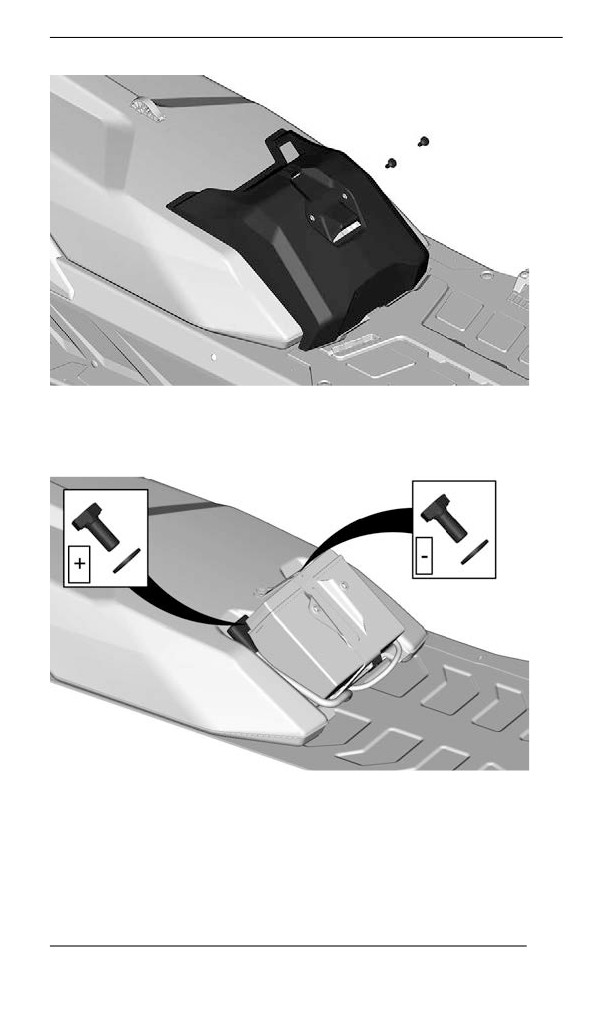

3. Сначала отсоедините отрицательную клемму, затем

положительную.

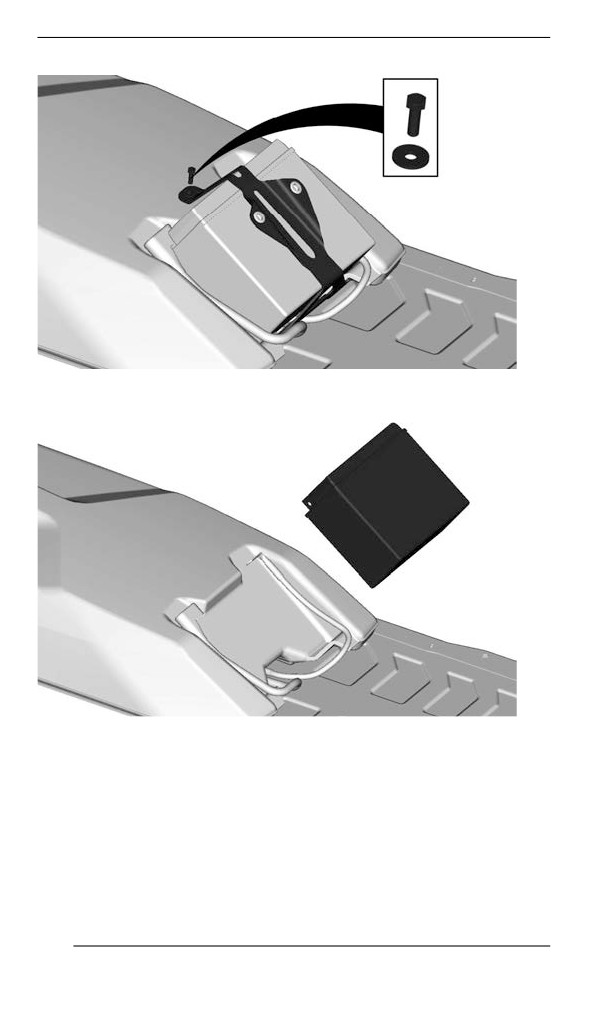

4. Снимите кронштейн аккумуляторной батареи

303

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

5. Снимите аккумуляторную батарею.

Установка аккумуляторной батареи

Установка осуществляется в последовательности, обратной сня-

тию. Однако обратите внимание на следующее.

304

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

МОМЕНТ ЗАТЯЖКИ

Клеммы аккумуляторной

10 ±2 Нм (89 ±18 (в фунтах

батареи (положительная и

силы-дюйм))

отрицательная)

Кронштейн аккумуляторной

5 ±0,5 Нм (44 ±4 (в фунтах

батареи

силы-дюйм))

Винты крепления крышки

1,5 ±0,5 Нм (13 ±4 (в фунтах

аккумуляторной батареи

силы-дюйм))

Туннель шириной 20 и 24 дюйма

Снятие аккумуляторной батареи

1. Снимите пассажирское сиденье и спинку (при наличии).

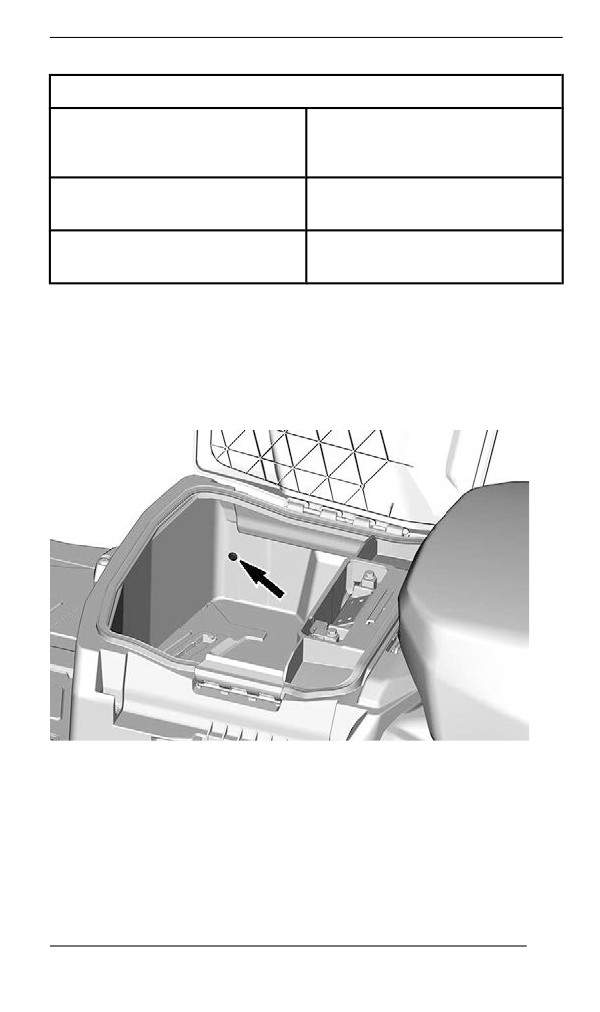

2. Откройте багажный кофр, снимите крышку аккумуляторной ба-

тареи и выверните все болты крепления.

ПОКАЗАН ЛЕВЫЙ БОЛТ

3. Снимите багажный кофр.

305

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

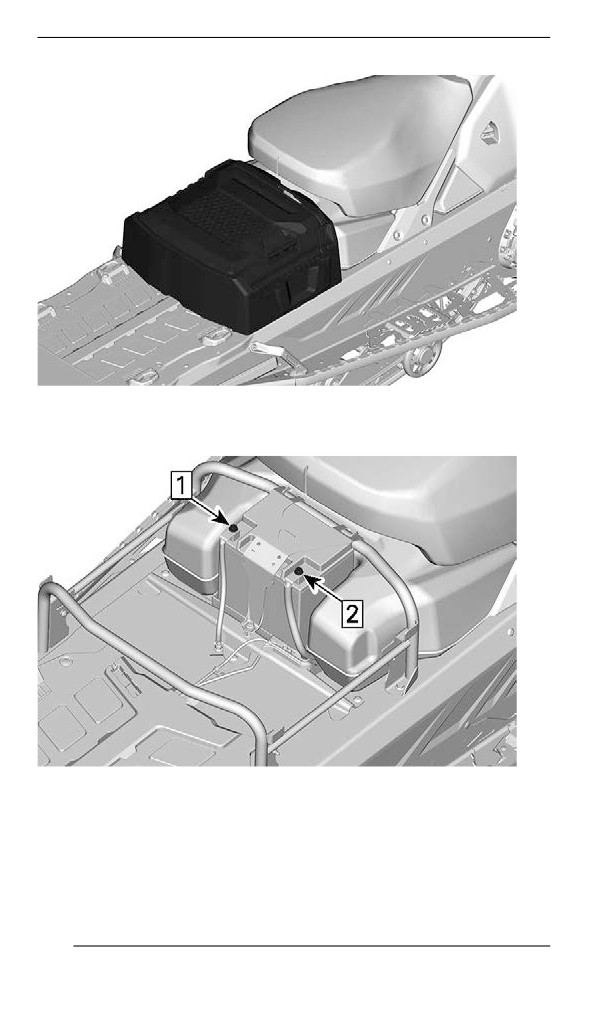

4. Сначала отсоедините отрицательную клемму, затем

положительную.

1. Отсоедините отрицательную клемму

2. Отсоедините положительную клемму

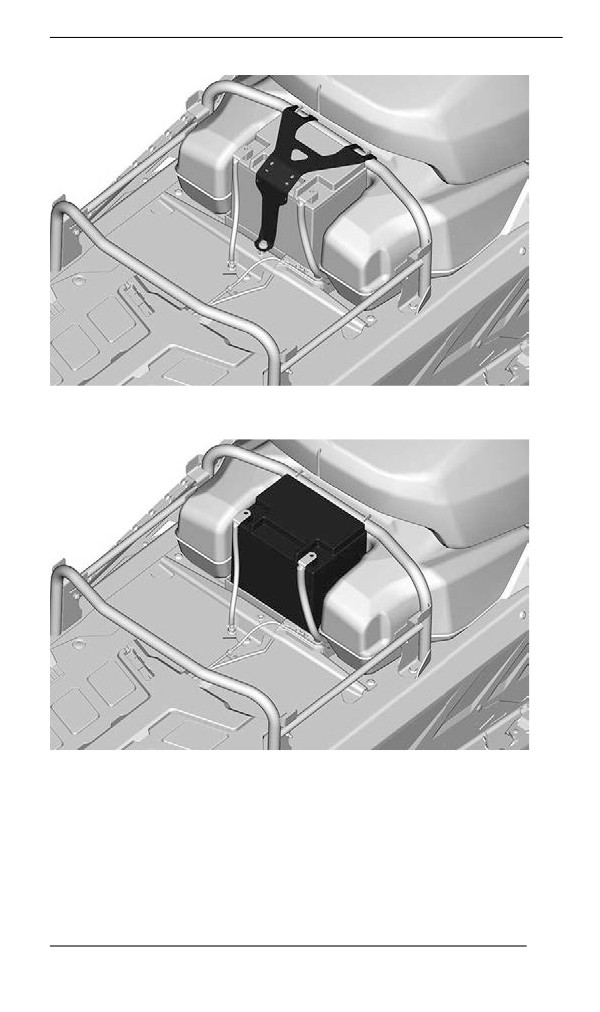

5. Снимите кронштейн аккумуляторной батареи

306

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

6. Снимите аккумуляторную батарею.

Установка аккумуляторной батареи

Установка осуществляется в последовательности, обратной сня-

тию. Однако обратите внимание на следующее.

307

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

МОМЕНТ ЗАТЯЖКИ

Клеммы аккумуляторной

10 ±2 Нм (89 ±18 (в фунтах

батареи (положительная и

силы-дюйм))

отрицательная)

Кронштейн аккумуляторной

5 ±0,5 Нм (44 ±4 (в фунтах

батареи

силы-дюйм))

Винты крепления крышки

5 ±0,5 Нм (44 ±4 (в фунтах

аккумуляторной батареи

силы-дюйм))

308

УХОД ЗА СНЕГОХОДОМ

Обслуживание после поездки

Удалите скопления снега и льда с компонентов задней подвески,

гусеницы, компонентов передней подвески, рулевого управления

и лыж.

ОСТОРОЖНО

Прежде чем вставать перед снегоходом, приближаясь к гу-

сенице или компонентам задней подвески, убедитесь, что

ключ DESS извлечен из стойки DESS.

В случае, если вы оставляете снегоход на улице на ночь, а также

в течение длительных перерывов в эксплуатации, всегда накры-

вайте снегоход чехлом. Это защитит снегоход от обмерзания и

позволит надолго сохранить его привлекательный внешний вид.

Чистка и защитная обработка снегохода

Промойте снегоход водным раствором мягкого моющего сред-

ства. Используйте только салфетку из микроволокна.

УВЕДОМЛЕНИЕ

Для мойки транспортного средства не используйте моеч-

ные аппараты высокого давления. ПОДАВАЙТЕ ВОДУ

ТОЛЬКО ПОД НИЗКИМ ДАВЛЕНИЕМ (пример: садовый

шланг).

УВЕДОМЛЕНИЕ

Никогда не используйте для очистки пластмассовых дета-

лей чистящее средство для тормозов и деталей XPS, а так-

же любые чистящие средства на нефтяной основе.

Неподходящие чистящие средства

тип материала

не совместимые очистители

ЧИСТЯЩЕЕ СРЕДСТВО ДЛЯ

Все пластмассы,

ТОРМОЗОВ И ДЕТАЛЕЙ, А ТАКЖЕ

винилы, окрашенная

ЛЮБЫЕ ЧИСТЯЩИЕ СРЕДСТВА НА

сталь и алюминий.

НЕФТЯНОЙ ОСНОВЕ

309

ХРАНЕНИЕ

В случае, если не предполагается эксплуатация снегохода в тече-

ние 3-х и более месяцев, а также в летний период, следует подго-

товить его к хранению.

Хранение

Очистите снегоход

Добавить в топливо стабилизатор, следуя указаниям,

предоставленным производителем препарата.

После добавления препарата в топливо запустить двигатель.

Смажьте двигатель.

Смажьте шарнир рычага тормоза

Смазать заднюю подвеску

Ежемесячно заряжайте АКБ для поддержания ее полного

заряда в течение периода хранения

Заткните глушитель ветошью

Поднимите заднюю часть, оторвав гусеницу от поверхности.

Не ослабляйте натяжения гусеницы

ВНИМАНИЕ

Используйте подходящее подъемное устройство или по

возможности обратитесь за помощью, чтобы распределить

нагрузку. Используйте правильную технику поднятия тяжес-

тей, используя силу ног, в случае, если подъемное устрой-

ство недоступно. Не пытайтесь поднять какую-либо часть

снегохода в случае, если это выше ваших сил.

УВЕДОМЛЕНИЕ

Снегоход должен храниться в сухом прохладном месте, на-

крытый непрозрачным чехлом. Это предотвратит повре-

ждение полировки и пластиковых элементов снегохода

солнечным светом или грязью.

311

ИДЕНТИФИКАЦИОННЫЕ НОМЕРА

ТРАНСПОРТНОГО СРЕДСТВА

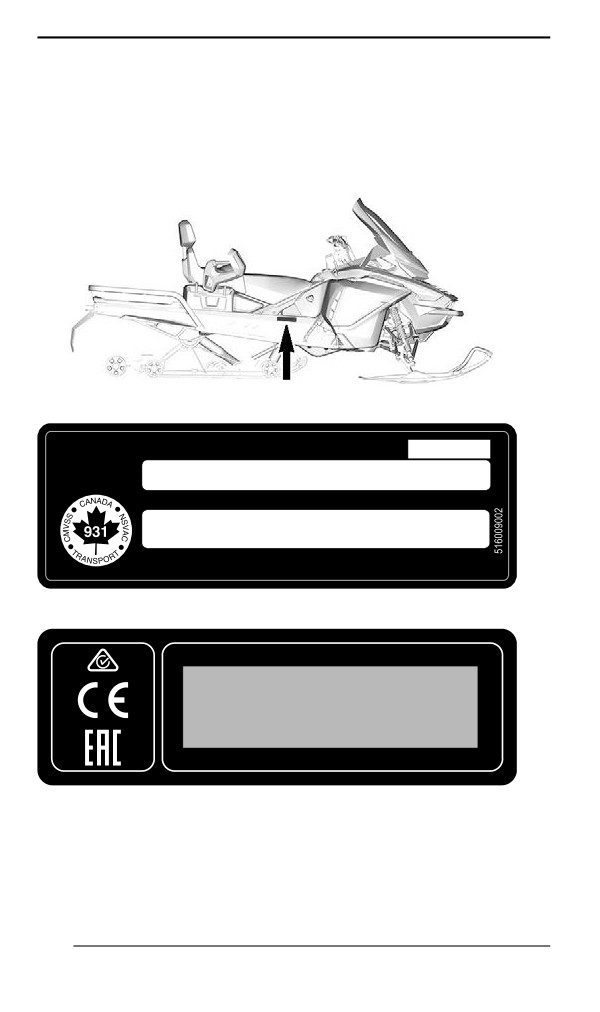

Наклейка с описанием снегохода

Наклейка с описанием снегохода расположена на правой стороне

туннеля.

ТИПОВОЙ ВАРИАНТ

BOMBARDIER RECREATIONAL PRODUCTS Inc.

Дата:

VIN. / NIV.

Описание

Тип: SNO/MNG

СОБРАНО В КАНАДЕ / ASSEMBLED IN CANADA

ТРАНСПОРТНОЕ СРЕДСТВО, ИЗГОТОВЛЕННОЕ В КАНАДЕ

BRP FINLAND OY, ISOAAVANTIE 7, 96320 ROVANIEMI, FINLAND (ФИНЛЯНДИЯ)

Тип: СНЕГОХОД СДЕЛАНО В ФИНЛЯНДИИ

520001926

ТРАНСПОРТНОЕ СРЕДСТВО, ИЗГОТОВЛЕННОЕ В

ФИНЛЯНДИИ

Идентификационные номера снегохода

Для облегчения идентификации на раму и двигатель снегохода

нанесены серийные номера. Эти номера вам понадобятся при

314

ИДЕНТИФИКАЦИОННЫЕ НОМЕРА ТРАНСПОРТНОГО СРЕДСТВА

наступлении гарантийного случая или в случае хищения снегохо-

да. Идентификационные номера необходимы уполномоченному

дилеру снегоходов BRP для правильного оформления гарантий-

ной заявки. Компания BRP настоятельно рекомендует вам запи-

сать все идентификационные номера и предоставить их вашей

страховой компании.

Идентификационный номер транспортного средства (VIN)

Данный идентификационный номер размещен на наклейке с опи-

санием снегохода. Обратитесь к предыдущей главе. Также он на-

несен на туннель рядом с наклейкой с описанием снегохода.

Номер модели и модельный год включены в идентификационный

номер транспортного средства. Обратитесь к иллюстрации.

2BP

S

LSAB

9

A

V

000001

2BP = Канада

Номер

Серийный

YH2 =

модели

номер

Финляндия

Завод

S = Ski-Doo

V = Валькур

L = Lynx

Цифровой или

R = Рованиеми

буквенный

Модельный год: K = 2019

L = 2020

M= 2021 и т.д.

315

ИДЕНТИФИКАЦИОННЫЕ НОМЕРА ТРАНСПОРТНОГО СРЕДСТВА

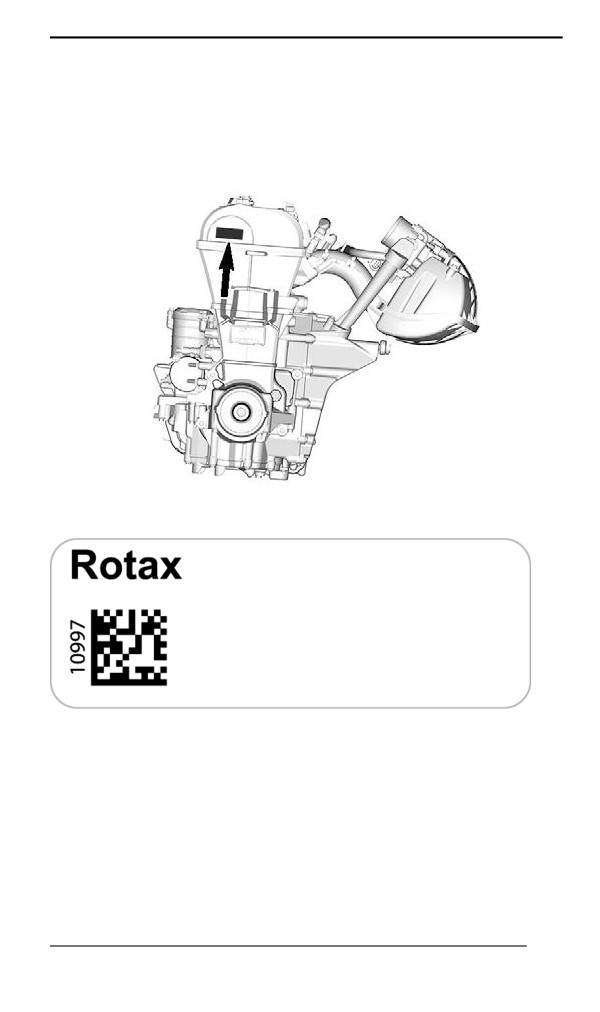

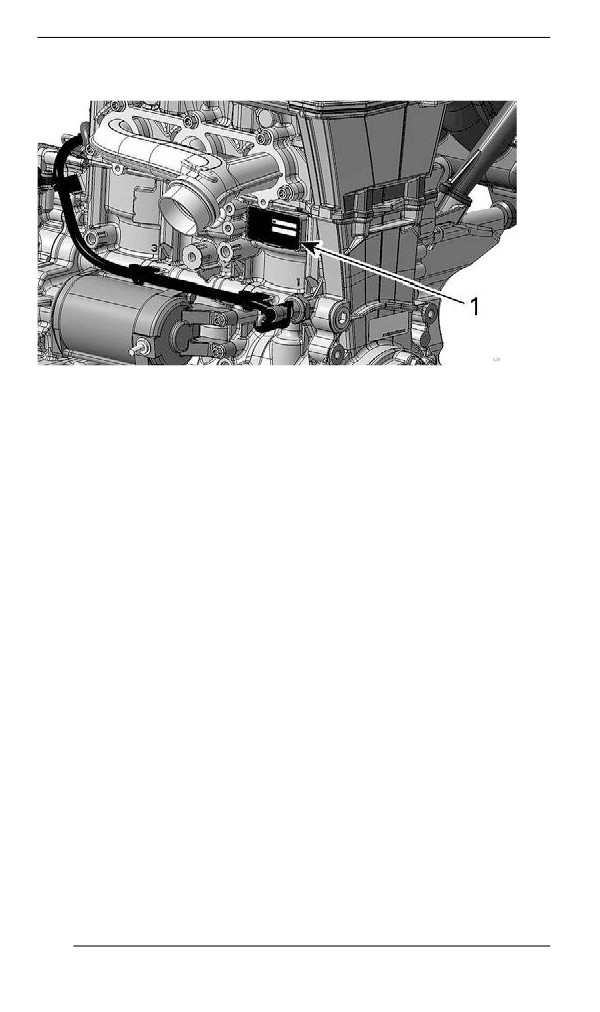

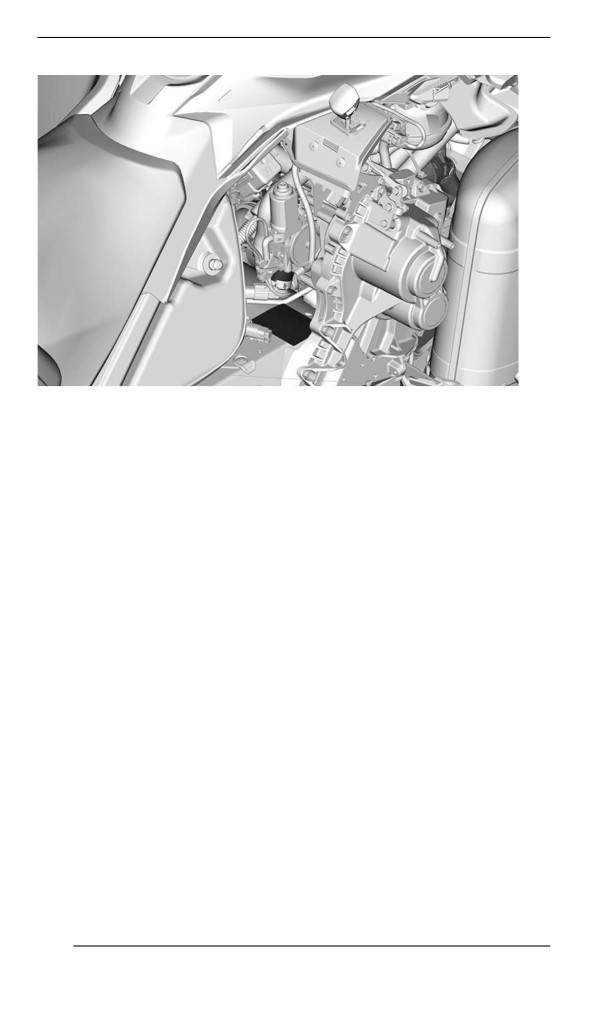

Расположение номера двигателя

1. Расположение идентификационного номера двигателя

316

ПРАВИЛО (ЕС) 2016/1628

РАСПРОСТРАНЯЕТСЯ НА ВНЕДОРОЖНЫЕ

ТРАНСПОРТНЫЕ СРЕДСТВА

Транспортные средства, соответствующие требованиям норма-

тивного акта (ЕС) 2016/1628 (NRMM), имеют соответствующую

идентификацию на крышке клапанного механизма двигателя.

ТИПОВОЙ ВАРИАНТ

ИДЕНТИФИКАЦИЯ СОГЛАСНО ТРЕБОВАНИЯМ NRMM НА

ДВИГАТЕЛЕ

317

ПРАВИЛО (ЕС) 2016/1628 РАСПРОСТРАНЯЕТСЯ НА ВНЕДОРОЖНЫЕ

ТРАНСПОРТНЫЕ СРЕДСТВА

В зависимости от конкретной конфигурации транспортного сред-

ства дополнительная идентификационная наклейка NRMM может

располагаться на туннеле рядом с коробкой передач.

ТИПОВОЙ ВАРИАНТ — НА ПРАВОЙ СТОРОНЕ ТУННЕЛЯ

Bombardier Recreational

Products Inc.

565 de la Montagne,

Valcourt,QC, Canada

J0E 2L0

BRP Europe N.V.

Skaldenstraat 125, Gent

Belgium, 9042

Rotax

ИДЕНТИФИКАЦИОННАЯ НАКЛЕЙКА NRMM НА ТРАНС-

ПОРТНОМ СРЕДСТВЕ

318

ТАБЛИЧКИ СООТВЕТСТВИЯ

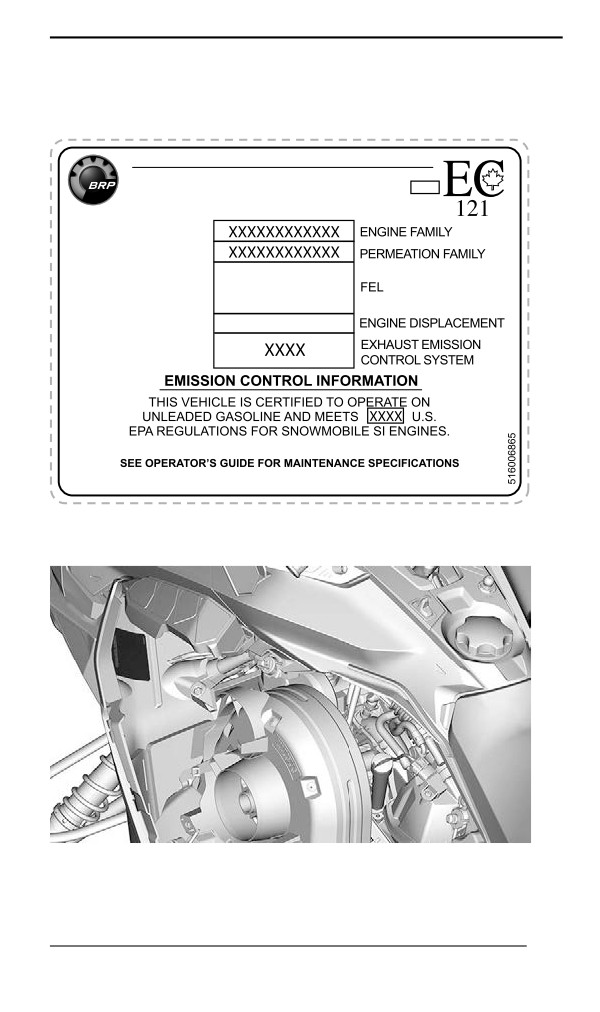

Табличка соответствия нормам Агентства по

защите окружающей среды

ИНФОРМАЦИЯ О СНИЖЕНИИ ТОКСИЧНОСТИ

ЭТО ТРАНСПОРТНОЕ СРЕДСТВО СЕРТИФИЦИРОВАНО ДЛЯ РАБОТЫ НА

НЕЭТИЛИРОВАННОМ БЕНЗИНЕ И СООТВЕТСТВУЕТ ТРЕБОВАНИЯМ

ХХХХ

УПРАВЛЕНИЯ ПО ОХРАНЕ ОКРУЖАЮЩЕЙ СРЕДЫ США В ОТНОШЕНИИ

СНЕГОХОДНЫХ ДВИГАТЕЛЕЙ С ИСКРОВОЙ СИСТЕМОЙ ЗАЖИГАНИЯ.

СЕМЕЙСТВО ДВИГАТЕЛЕЙ

КЛАСС ПРОНИЦАЕМОСТИ

XX г/кВт-ч HC

ПРЕДЕЛЬНОЕ ЗНАЧЕНИЕ ВЫБРОСОВ

XXX г/кВт-ч СО

ДЛЯ СЕМЕЙСТВА (FEL)

X.X г/ м2 / день

РАБОЧИЙ ОБЪЕМ ДВИГАТЕЛЯ

XXX cm³

СИСТЕМА СНИЖЕНИЯ

ТОКСИЧНОСТИ

СМ. УКАЗАНИЯ ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ В РУКОВОДСТВЕ ПО ЭКСПЛУАТАЦИИ

BOMBARDIER RECREATIONAL PRODUCTS INC.

ТАБЛИЧКА СООТВЕТСТВИЯ НОРМАМ АГЕНТСТВА ПО ЗА-

ЩИТЕ ОКРУЖАЮЩЕЙ СРЕДЫ

МОДЕЛИ С ГУСЕНИЦАМИ ШИРИНОЙ 16 И 20 ДЮЙМОВ (400

И 500 ММ)

319

ТАБЛИЧКИ СООТВЕТСТВИЯ

МОДЕЛИ С ГУСЕНИЦАМИ ШИРИНОЙ 24 ДЮЙМА (600 ММ)

320

ТАБЛИЧКИ СООТВЕТСТВИЯ

Табличка соответствия требованиям Комитета

по безопасности и сертификации снегоходов

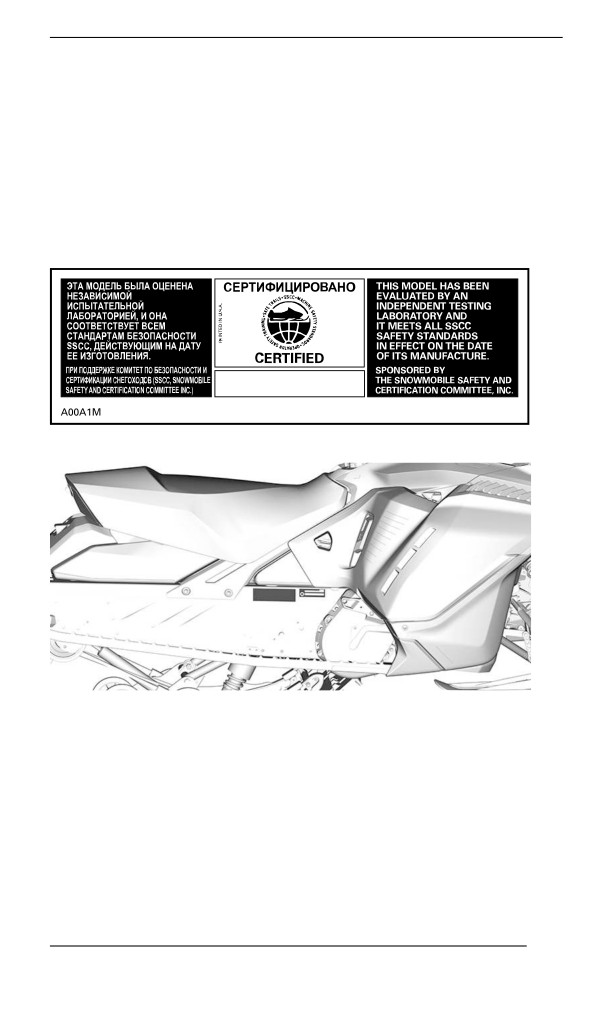

Стандарты безопасности снегоходов приняты Комитетом по без-

опасности и сертификации снегоходов, участником которого явл-

яется и компания BRP. Проверить, соответствует ли ваш

снегоход этим стандартам, можно обратившись к табличке, раз-

мещенной на правом вертикальном элементе снегохода.

Данная табличка означает, что независимая лаборатория призна-

ла снегоход соответствующим требованиям Комитета.

ТАБЛИЧКА 2

321

ТАБЛИЧКИ СООТВЕТСТВИЯ

Наклейка подтверждения соответствия

стандартам Йеллоустонского национального

парка

Этот снегоход отвечает требованиям Управления

национальных парков Новые требования BAT

MY 202X

ЙЕЛЛОУСТОУНСКИЙ НАЦИОНАЛЬНЫЙ ПАРК — ТАБЛИЧКА

ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ СТАНДАРТАМ

322

ШУМОВОЕ ИЗЛУЧЕНИЕ И

ВИБРАЦИОННЫЕ ВОЗДЕЙСТВИЯ

900 ACE

МОДЕЛЬ

600 ACE

900 ACE

Turbo

ШУМОВОЕ ИЗЛУЧЕНИЕ И ВИБРАЦИОННЫЕ ВОЗДЕЙСТВИЯ¹

90,4 дБ при

91,2 дБ при

98,4 дБ при

Уровень

3625 об/мин

3625 об/мин

3625 об/мин

звукового

Шум

(допустимое

(допустимое

(допустимое

давления

отклонение

отклонение

отклонение

(LWA)

(Kwa) 3 дБ)

(Kwa) 3 дБ)

(Kwa) 3 дБ)

<2,5 м/с²

<2,5 м/с²

Система

3,15 м/с² @

при 3625 об/

при 3625 об/

кисть - рука

3625 об/мин

мин

мин

Вибрация

На все тело,

<0,5 м/с²

<0,5 м/с² @

<0,5 м/с² @

через

при 3625 об/

3625 об/мин

3625 об/мин

сиденье

мин

¹: Величины шумового давления и вибраций измеряются в

соответствии с Приложениями А и В регламента ISMA 1 на

снеговой или травяной поверхности на нейтральной передаче

или без ремня.

323

ТЕХНИЧЕСКИЕ ДАННЫЕ

Двигателя

ДВИГАТЕЛЬ

600 ACE

Rotax 600,

жидкостное

охлаждение,

4-тактный, два

Тип двигателя

распределитель

ных вала

верхнего

расположения,

сухой картер

Число цилиндров

2

74 мм

Диаметр цилиндра

(2,91 дюйма)

69,7 мм

Ход поршня

(2,74 дюйма)

600 см³ (36,6 (в

Рабочий объём

дюймах³))

Частота вращения коленчатого вала

двигателя, на которой двигатель

7250 об/мин

развивает максимальную мощность

ДВИГАТЕЛЬ

900 ACE

Rotax 903,

жидкостное

охлаждение,

4-тактный, два

Тип двигателя

распределитель

ных вала

верхнего

расположения,

сухой картер

Число цилиндров

3

74 мм

Диаметр цилиндра

(2,9 дюйма)

335

ТЕХНИЧЕСКИЕ ДАННЫЕ

ДВИГАТЕЛЬ

900 ACE

69,7 мм

Ход поршня

(2,74 дюйма)

899 см³ (54,9 (в

Рабочий объём

дюймах³))

Частота вращения коленчатого вала

двигателя, на которой двигатель

7250 об/мин

развивает максимальную мощность

ДВИГАТЕЛЬ

900 ACE Turbo

Rotax 903,

жидкостное

охлаждение,

четырехтактный,

два

распределитель

Тип двигателя

ных вала

верхнего

расположения

(DOHC), сухой

картер,

турбонаддув с

интеркулером

Число цилиндров

3

74 мм

Диаметр цилиндра

(2,9 дюйма)

69,7 мм

Ход поршня

(2,74 дюйма)

899 см³ (54,9 (в

Рабочий объём

дюймах³))

Частота вращения коленчатого вала

двигателя, на которой двигатель

7300 об/мин

развивает максимальную мощность

336

ТЕХНИЧЕСКИЕ ДАННЫЕ

СИСТЕМА ПОДАЧИ ТОПЛИВА

Электронный

распределенный

впрыск (EFI),

Система подачи топлива

подогреваемый

корпус

дроссельной

заслонки 46 мм

Холостой ход (регулировка не

(1200 ± 200) об/

предусмотрена)

мин

ЭЛЕКТРООБОРУДОВАНИЕ

30 A @ 14,5 В

420 Вт или 650

Общая выходная мощность системы

Вт @ 6000 об/

мин

NGK MR7BI или

Тип

аналогичная

Ме

600 ACE

жэлектрод

0,8 мм (0,031

ный

дюйма)

зазор, мм

NGK MR8BI или

Тип

аналогичная

Свеча

Ме

900 ACE

Не регулируется

зажигания⁽¹⁾

жэлектрод

0,6-0,7 мм

ный

(0,024-0,028 дюй

зазор, мм

ма)

NGK LMAR9AI-8

Тип

или аналогичная

900 ACE

Ме

Не регулируется

Turbo

жэлектрод

от 0,7 до 0,8 мм

ный

(от 0,028 до

зазор, мм

0,031 дюйма)

337

содержание      ..     9      10      11      12     ..
