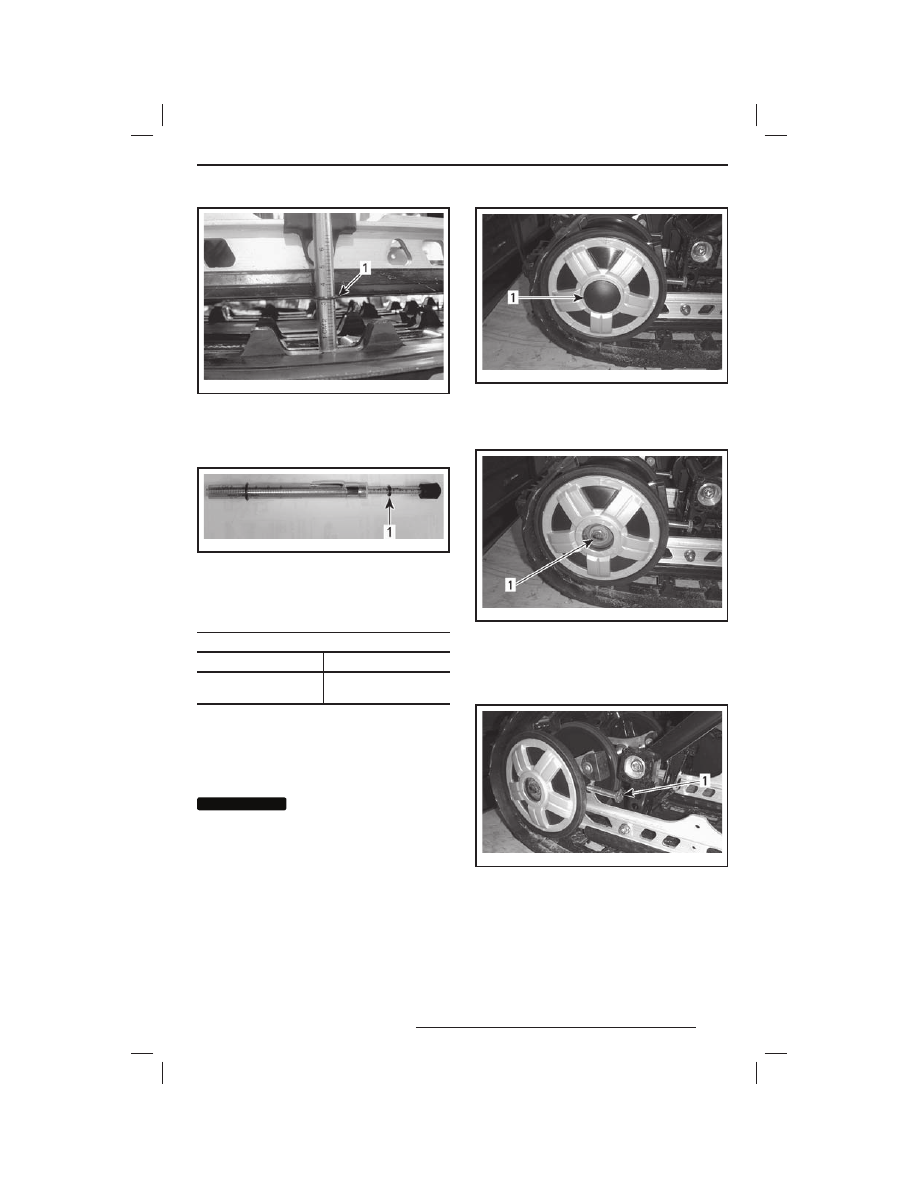

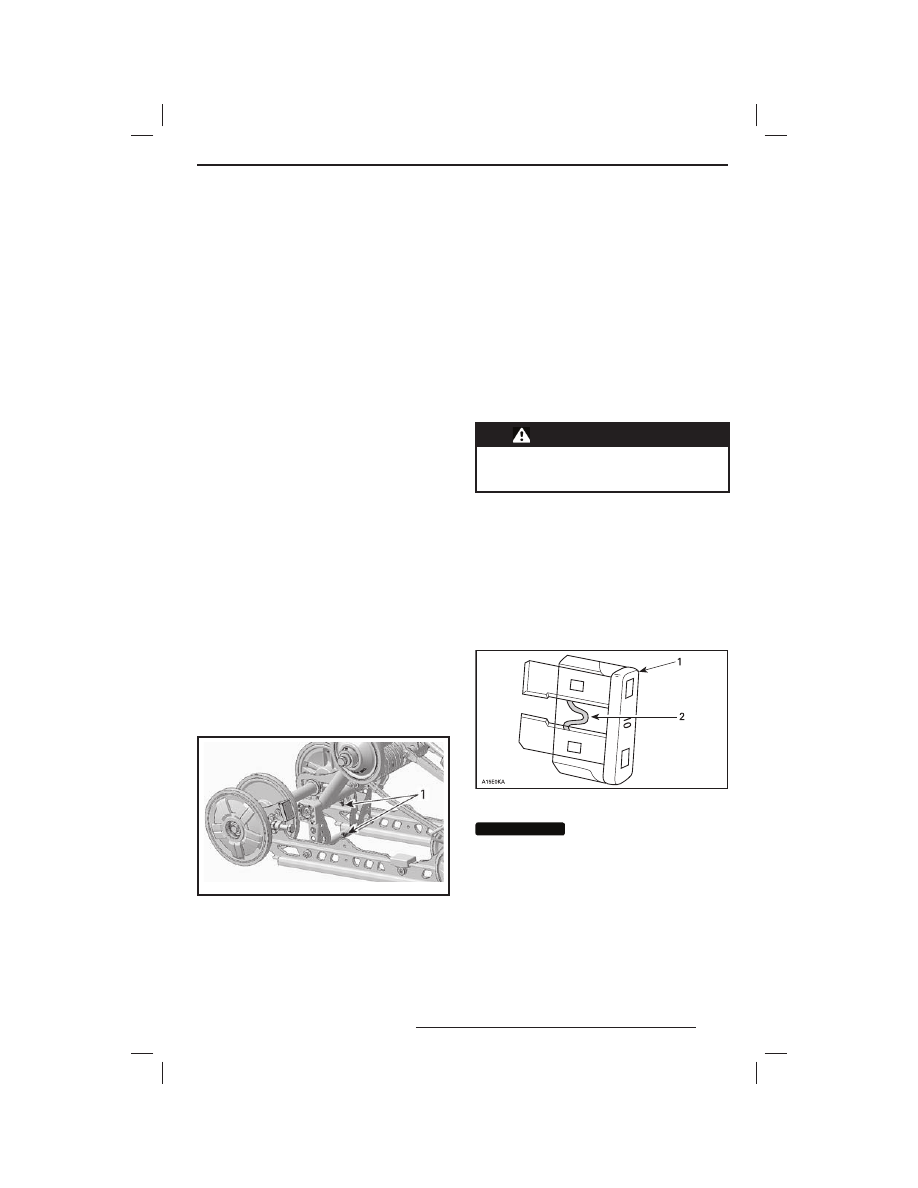

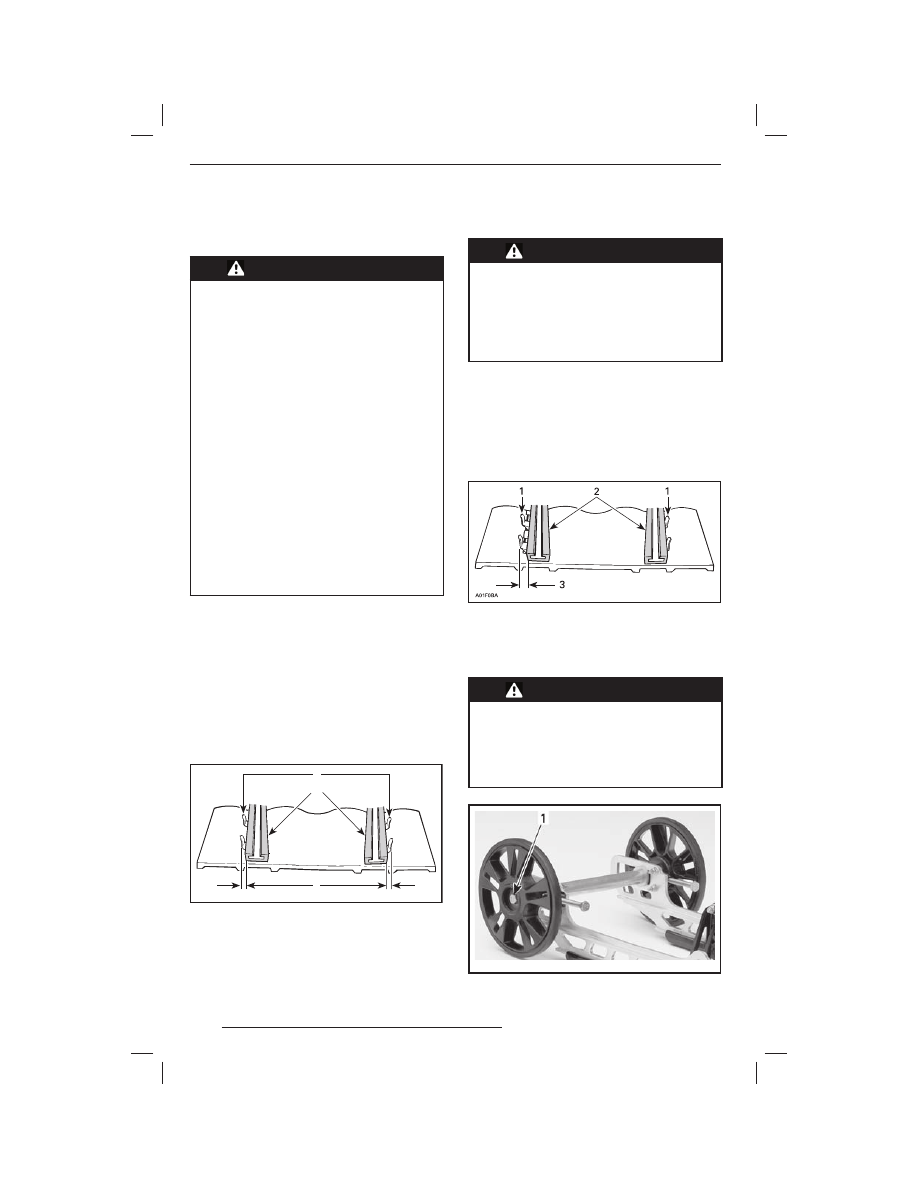

77 mmr200 9-133-0 02_ a 1. Нижнее кольцо инструмента на одном уровне с нижней частью накладки опорного полоза. 9. Считайте величину нагрузки, зафиксиро- ванную с помощью верхнего кольца ин- mmr200 9-133-0 03_ a СЧИТЫВАНИЕ ЗНАЧЕНИЯ НАГРУЗКИ 10. Полученное значение должно соответ- ствовать данными, приведёнными в рас- РЕГУЛИРОВКА НАТЯЖЕНИЯ ГУСЕНИЦЫ Величина прогиба, мм 30—35 Полученное значение нагрузки, кг 7,3 11. Если полученное значение не соответ- ствует данным, приведённым в таблице, ВНИМАНИЕ ВНИМАНИЕ Слишком большое на- тяжение гусеницы приводит к поте- ре мощности и чрезмерной нагрузке на компоненты подвески. 1. Отсоедините колпачок шнура безопас- ности от выключателя двигателя. 2. Снимите колпачки задних катков (при на- личии). mmr200 8-048-0 07_ a 1. Колпачок правого заднего направляющего катка 3. Ослабьте крепёжные болты задних на- правляющих катков. mmr200 8-048-0 08_ a 1. Болт крепления правого заднего направляю- щего катка 4. Вращением регулировочных болтов установите требуемое натяжение гусе- mmr200 8-048-0 09_ a 1. Правый регулировочный болт 5. Если Вам не удалось правильно отрегу- лировать натяжение гусеницы, обрати- 6. Затяните крепёжные болты моментом (48 ± 6) Н•м. ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ |
